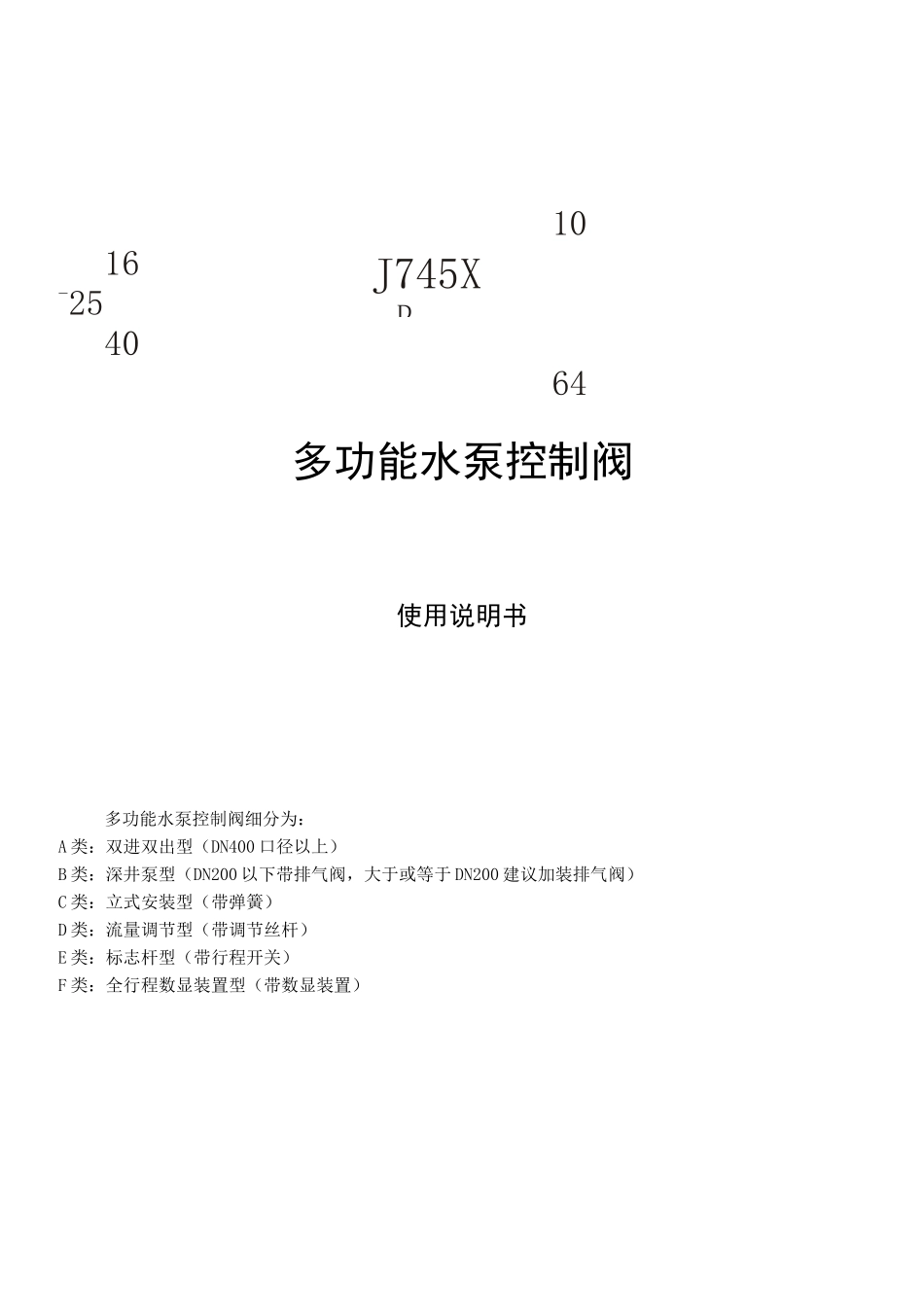

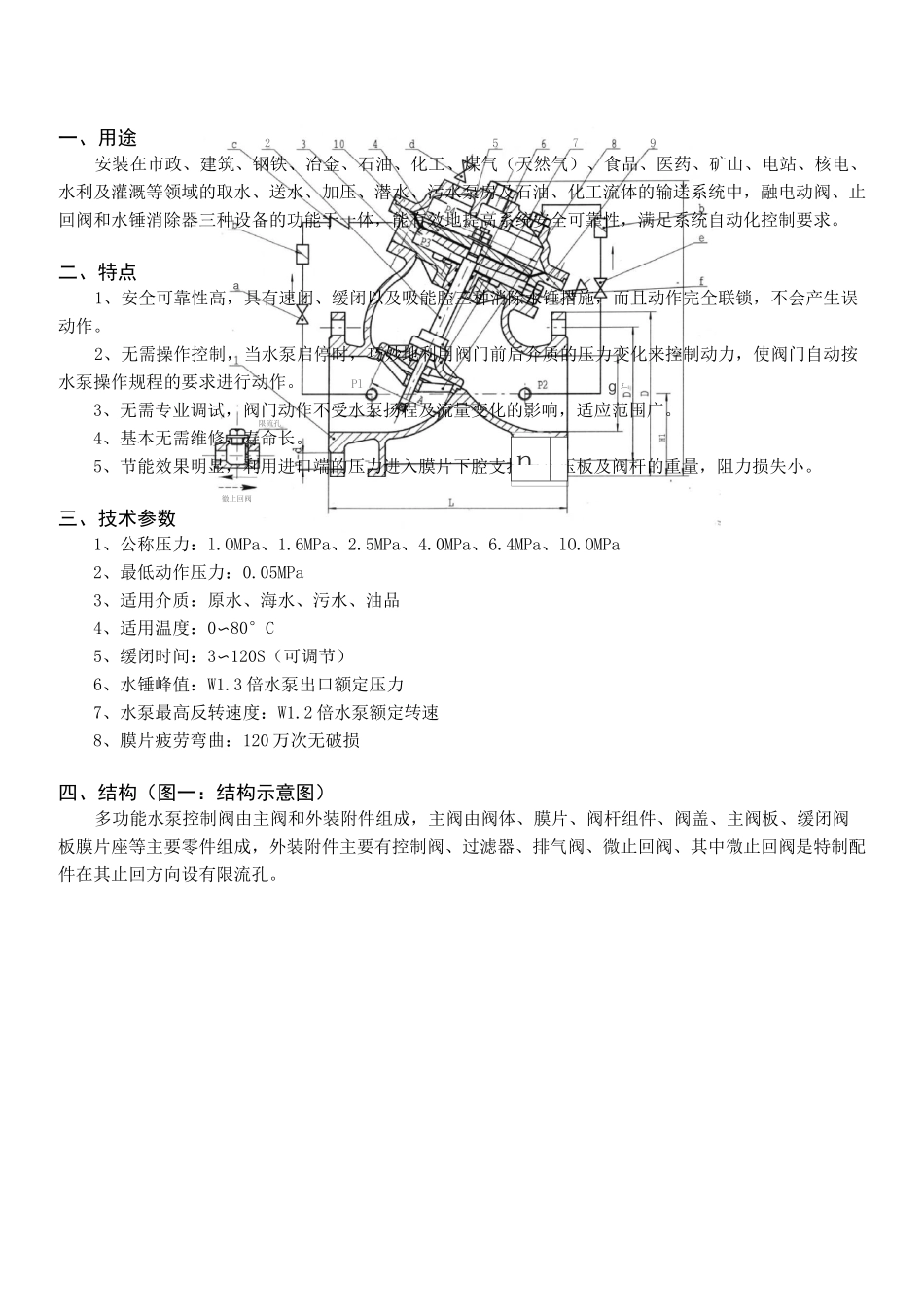

J745XD1016-254064多功能水泵控制阀使用说明书多功能水泵控制阀细分为：A类：双进双出型（DN400口径以上）B类：深井泵型（DN200以下带排气阀，大于或等于DN200建议加装排气阀）C类：立式安装型（带弹簧）D类：流量调节型（带调节丝杆）E类：标志杆型（带行程开关）F类：全行程数显装置型（带数显装置）一、用途安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。二、特点1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。2、无需操作控制，当水泵启停时，巧妙地利用阀门前后介质的压力变化来控制动力，使阀门自动按水泵操作规程的要求进行动作。3、无需专业调试，阀门动作不受水泵扬程及流量变化的影响，适应范围广。4、基本无需维修，寿命长。5、节能效果明显，利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量，阻力损失小。三、技术参数1、公称压力：l.OMPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、lO.OMPa2、最低动作压力：0.05MPa3、适用介质：原水、海水、污水、油品4、适用温度：0〜80°C5、缓闭时间：3〜120S（可调节）6、水锤峰值：W1.3倍水泵出口额定压力7、水泵最高反转速度：W1.2倍水泵额定转速8、膜片疲劳弯曲：120万次无破损四、结构（图一：结构示意图）多功能水泵控制阀由主阀和外装附件组成，主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板膜片座等主要零件组成，外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件在其止回方向设有限流孔。2759AaPli―ig限流孔徹止回阀n图一结构示意图序号零件名称材质i阀体灰铸铁、球铁、铸钢、不锈钢2阀杆不锈钢3O型密封圈丁腈橡胶4膜片压板铸钢、碳钢、不锈钢5阀盖灰铸铁、球铁、铸钢、不锈钢6缓闭阀板铜合金、不锈钢7主阀板铸钢、不锈钢8主阀板座铜合金、不锈钢9膜片座灰铸铁、球铁、铸钢、不锈钢10膜片尼龙网+天然橡胶或丁腈橡胶a、e控制阀铜合金、不锈钢b过滤器铜合金、不锈钢c微止回阀铜合金、不锈钢d、f排空阀铜合金、不锈钢五、工作原理1、启闭过程示意图（水力控制正常工作过程）^一停泵状态，阀口端及隔膜上腔静下完全关闭。N缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。当流量接近于零时，主阀板关闭；主阀板上留有泄流孔以减弱水锤冲击力；主阀板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排入阀门进口，缓闭阀板开始缓闭水泵启动时，进水端水压从旁通管传入下腔，主阀板及缓闭阀板在进口端及下腔水压作用下缓慢开启。四停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑落。在压力作阀板上大开口开口咼量决定阡通水力拎^阀DNL50D192001//////二厂//—/—/.XNr一"—k一—一-h—AhW曽il水力控懈DN15ODN2003DQ10Q500600流量一一水头损失曲线比较小A关闭规律曲线比较2、手动操作启闭在管路有压时，可手动操作控制管上的阀门和排气阀，实现阀门的手动操作启闭。1）开启进口控制管上阀门a,关闭出口控制管上阀门e,然后开启阀盖上排气阀d,这时P3为进口压力,P4=0主阀板被压力水托起而实现开启动作，并带动缓闭阀板和阀杆组件上升，阀门完全开启。2）开启出口控制管上阀门e,关闭进口控制管上阀门a,然后开启膜片座上排气阀f,这时P4为出口压力,P3=0因B的面积大于A的面积，主阀板、缓闭阀板被P4的压力向下推，主阀板、缓闭阀板被推至关闭的位置上,阀门完全关闭。六、安装注意事项（结构型式与安装图示见十一）1、安装前，请先检查主阀各部件是否完好，紧固件齐全，无松动。2、检查各连接管路是否完好，接头紧固。3、保证最低动作压力符合技术参数要求。4、最佳的安装方式是将主阀安装于水平管道上，阀盖朝上。（典型安装一）5、若将主阀安装于阴井内，应留一定空间以备技术人员检修。6、安装时，请注意阀体上箭头指示方向，不得反装。7、如果要进行调试及观测工...
