高考物理三轮复习模拟试题9 VIP免费

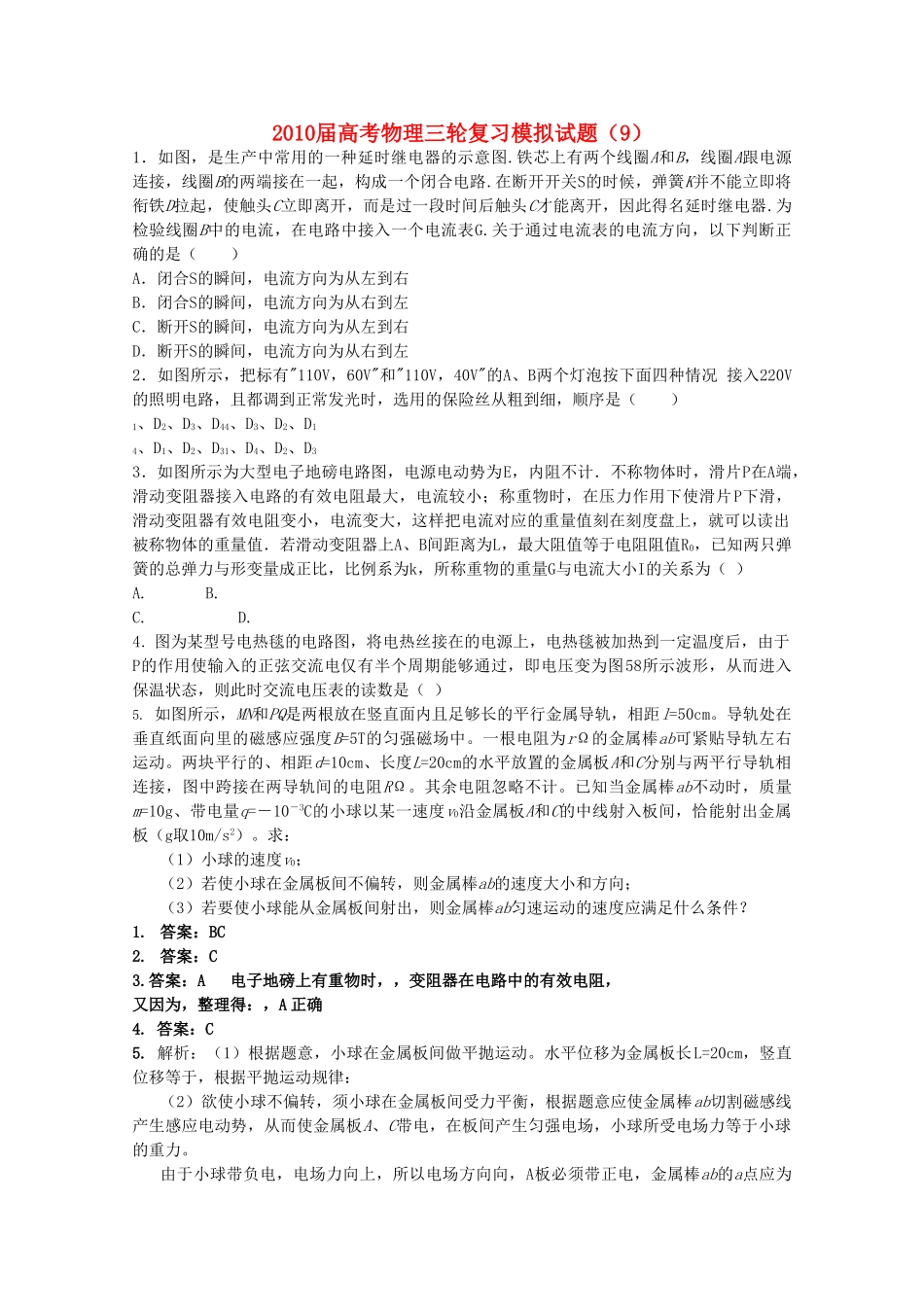

2010届高考物理三轮复习模拟试题（9）1．如图，是生产中常用的一种延时继电器的示意图.铁芯上有两个线圈A和B，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合电路.在断开开关S的时候，弹簧K并不能立即将衔铁D拉起，使触头C立即离开，而是过一段时间后触头C才能离开，因此得名延时继电器.为检验线圈B中的电流，在电路中接入一个电流表G.关于通过电流表的电流方向，以下判断正确的是（）A．闭合S的瞬间，电流方向为从左到右B．闭合S的瞬间，电流方向为从右到左C．断开S的瞬间，电流方向为从左到右D．断开S的瞬间，电流方向为从右到左2．如图所示，把标有"110V，60V"和"110V，40V"的A、B两个灯泡按下面四种情况接入220V的照明电路，且都调到正常发光时，选用的保险丝从粗到细，顺序是（）1、D2、D3、D44、D3、D2、D14、D1、D2、D31、D4、D2、D33．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计．不称物体时，滑片P在A端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑片P下滑，滑动变阻器有效电阻变小，电流变大，这样把电流对应的重量值刻在刻度盘上，就可以读出被称物体的重量值．若滑动变阻器上A、B间距离为L，最大阻值等于电阻阻值R0，已知两只弹簧的总弹力与形变量成正比，比例系为k，所称重物的重量G与电流大小I的关系为（）A.B.C.D.4．图为某型号电热毯的电路图，将电热丝接在的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图58所示波形，从而进入保温状态，则此时交流电压表的读数是（）5.如图所示，MN和PQ是两根放在竖直面内且足够长的平行金属导轨，相距l=50cm。导轨处在垂直纸面向里的磁感应强度B=5T的匀强磁场中。一根电阻为rΩ的金属棒ab可紧贴导轨左右运动。两块平行的、相距d=10cm、长度L=20cm的水平放置的金属板A和C分别与两平行导轨相连接，图中跨接在两导轨间的电阻RΩ。其余电阻忽略不计。已知当金属棒ab不动时，质量m=10g、带电量q=－10－3C的小球以某一速度v0沿金属板A和C的中线射入板间，恰能射出金属板（g取10m/s2）。求：（1）小球的速度v0；（2）若使小球在金属板间不偏转，则金属棒ab的速度大小和方向；（3）若要使小球能从金属板间射出，则金属棒ab匀速运动的速度应满足什么条件？1.答案：BC2.答案：C3.答案：A电子地磅上有重物时，，变阻器在电路中的有效电阻，又因为，整理得：，A正确4.答案：C5.解析：（1）根据题意，小球在金属板间做平抛运动。水平位移为金属板长L=20cm，竖直位移等于，根据平抛运动规律：（2）欲使小球不偏转，须小球在金属板间受力平衡，根据题意应使金属棒ab切割磁感线产生感应电动势，从而使金属板A、C带电，在板间产生匀强电场，小球所受电场力等于小球的重力。由于小球带负电，电场力向上，所以电场方向向，A板必须带正电，金属棒ab的a点应为感应电动势的正极，根据右手金属棒ab应向右运动。设金属棒ab的速度为V1，则：E=BLV1金属板A、C间的电压：金属板A、C间的电场小球受力平衡：联立以上各式解得：（3）当金属棒ab的速度增大时，小球所受电场力大于小球的重力，小球将向上做类平抛运动，设金属棒ab的速度达到V2，小球恰沿A金属板右边缘飞出。根据小球运动的对称性，小球沿A板右边缘飞出和小球沿C板右边缘飞出，其运动加速度相同，故有：根据上式中结果得到：所以若要使小球能射出金属板间，则金属棒ab的速度大小：（也给分）方向向右。
