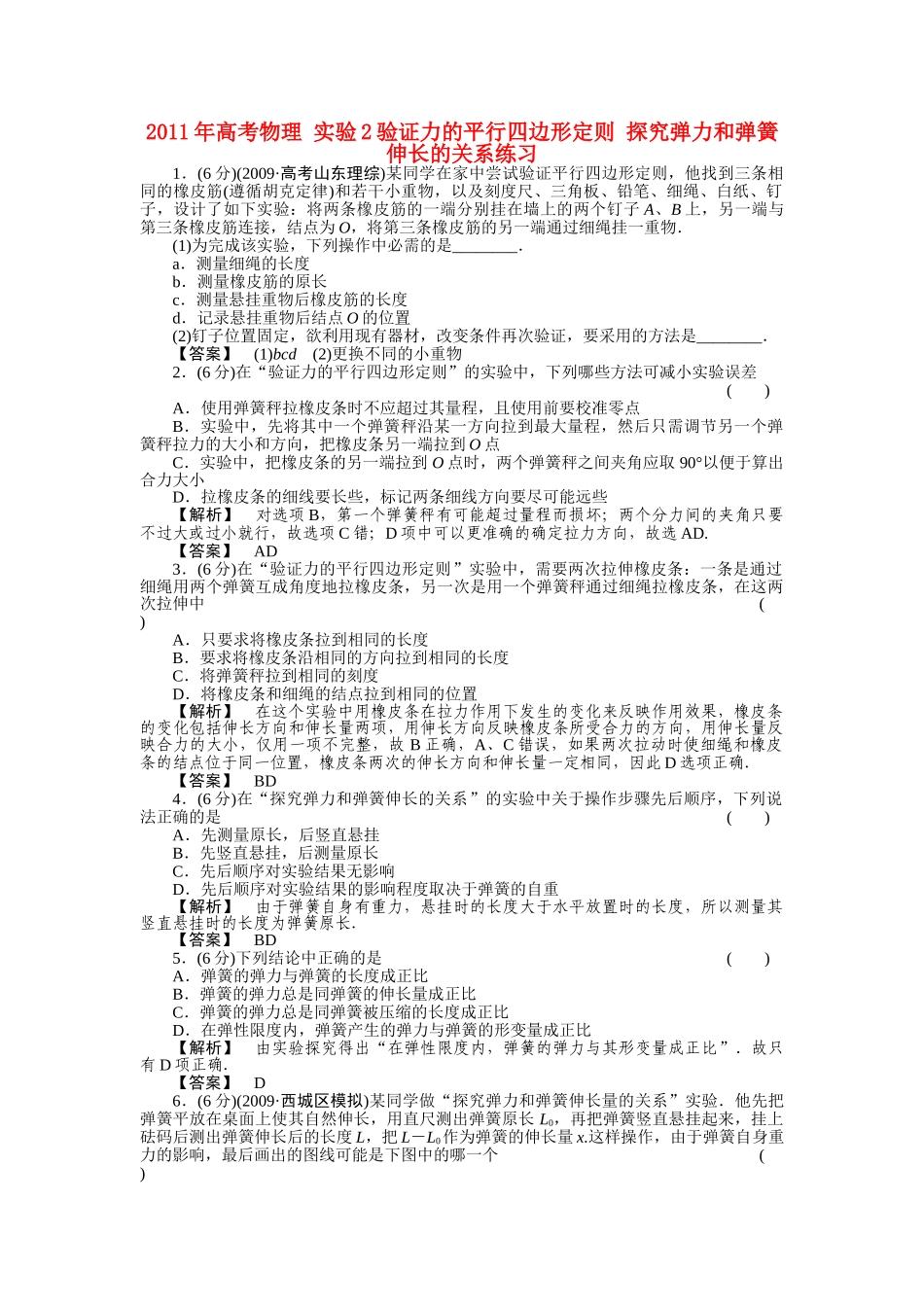

2011年高考物理实验2验证力的平行四边形定则探究弹力和弹簧伸长的关系练习1．(6分)(2009·高考山东理综)某同学在家中尝试验证平行四边形定则，他找到三条相同的橡皮筋(遵循胡克定律)和若干小重物，以及刻度尺、三角板、铅笔、细绳、白纸、钉子，设计了如下实验：将两条橡皮筋的一端分别挂在墙上的两个钉子A、B上，另一端与第三条橡皮筋连接，结点为O，将第三条橡皮筋的另一端通过细绳挂一重物．(1)为完成该实验，下列操作中必需的是________．a．测量细绳的长度b．测量橡皮筋的原长c．测量悬挂重物后橡皮筋的长度d．记录悬挂重物后结点O的位置(2)钉子位置固定，欲利用现有器材，改变条件再次验证，要采用的方法是________．【答案】(1)bcd(2)更换不同的小重物2．(6分)在“验证力的平行四边形定则”的实验中，下列哪些方法可减小实验误差()A．使用弹簧秤拉橡皮条时不应超过其量程，且使用前要校准零点B．实验中，先将其中一个弹簧秤沿某一方向拉到最大量程，然后只需调节另一个弹簧秤拉力的大小和方向，把橡皮条另一端拉到O点C．实验中，把橡皮条的另一端拉到O点时，两个弹簧秤之间夹角应取90°以便于算出合力大小D．拉橡皮条的细线要长些，标记两条细线方向要尽可能远些【解析】对选项B，第一个弹簧秤有可能超过量程而损坏；两个分力间的夹角只要不过大或过小就行，故选项C错；D项中可以更准确的确定拉力方向，故选AD.【答案】AD3．(6分)在“验证力的平行四边形定则”实验中，需要两次拉伸橡皮条：一条是通过细绳用两个弹簧互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条，在这两次拉伸中()A．只要求将橡皮条拉到相同的长度B．要求将橡皮条沿相同的方向拉到相同的长度C．将弹簧秤拉到相同的刻度D．将橡皮条和细绳的结点拉到相同的位置【解析】在这个实验中用橡皮条在拉力作用下发生的变化来反映作用效果，橡皮条的变化包括伸长方向和伸长量两项，用伸长方向反映橡皮条所受合力的方向，用伸长量反映合力的大小，仅用一项不完整，故B正确，A、C错误，如果两次拉动时使细绳和橡皮条的结点位于同一位置，橡皮条两次的伸长方向和伸长量一定相同，因此D选项正确．【答案】BD4．(6分)在“探究弹力和弹簧伸长的关系”的实验中关于操作步骤先后顺序，下列说法正确的是()A．先测量原长，后竖直悬挂B．先竖直悬挂，后测量原长C．先后顺序对实验结果无影响D．先后顺序对实验结果的影响程度取决于弹簧的自重【解析】由于弹簧自身有重力，悬挂时的长度大于水平放置时的长度，所以测量其竖直悬挂时的长度为弹簧原长．【答案】BD5．(6分)下列结论中正确的是()A．弹簧的弹力与弹簧的长度成正比B．弹簧的弹力总是同弹簧的伸长量成正比C．弹簧的弹力总是同弹簧被压缩的长度成正比D．在弹性限度内，弹簧产生的弹力与弹簧的形变量成正比【解析】由实验探究得出“在弹性限度内，弹簧的弹力与其形变量成正比”．故只有D项正确．【答案】D6．(6分)(2009·西城区模拟)某同学做“探究弹力和弹簧伸长量的关系”实验．他先把弹簧平放在桌面上使其自然伸长，用直尺测出弹簧原长L0，再把弹簧竖直悬挂起来，挂上砝码后测出弹簧伸长后的长度L，把L－L0作为弹簧的伸长量x.这样操作，由于弹簧自身重力的影响，最后画出的图线可能是下图中的哪一个()【解析】原长的测量值小于真实值，设误差为Δl，弹簧的实际伸长量x′＝x－Δl，弹力与伸长量成正比，即F＝k(x－Δl)．所以最后的图线是C.【答案】C7．(6分)做“验证力的平行四边形定则”的实验时，在水平放置的木板上铺一张白纸，把橡皮条的一端固定在板的A点，橡皮条的另一端拴有两细绳套，如图所示，两个弹簧秤分别勾住细绳套，互成角度地拉橡皮条使之伸长．到达某一位置O时需记下________、________，描下________，再用一个弹簧秤勾住细绳套把橡皮条拉长，使结点达到位置________，再记下弹簧秤的读数________．【答案】(1)两弹簧秤的读数两细绳的方向结点O的位置O点细绳的方向(前两空的顺序可以交换)8．(6分)下面列出的措施中，有利于改进实验结果的是()A．橡皮条弹性要好，拉到O点时拉力应适当大些B．两个分力F1和F2间的夹角要尽量大些C．拉橡皮条时，...
