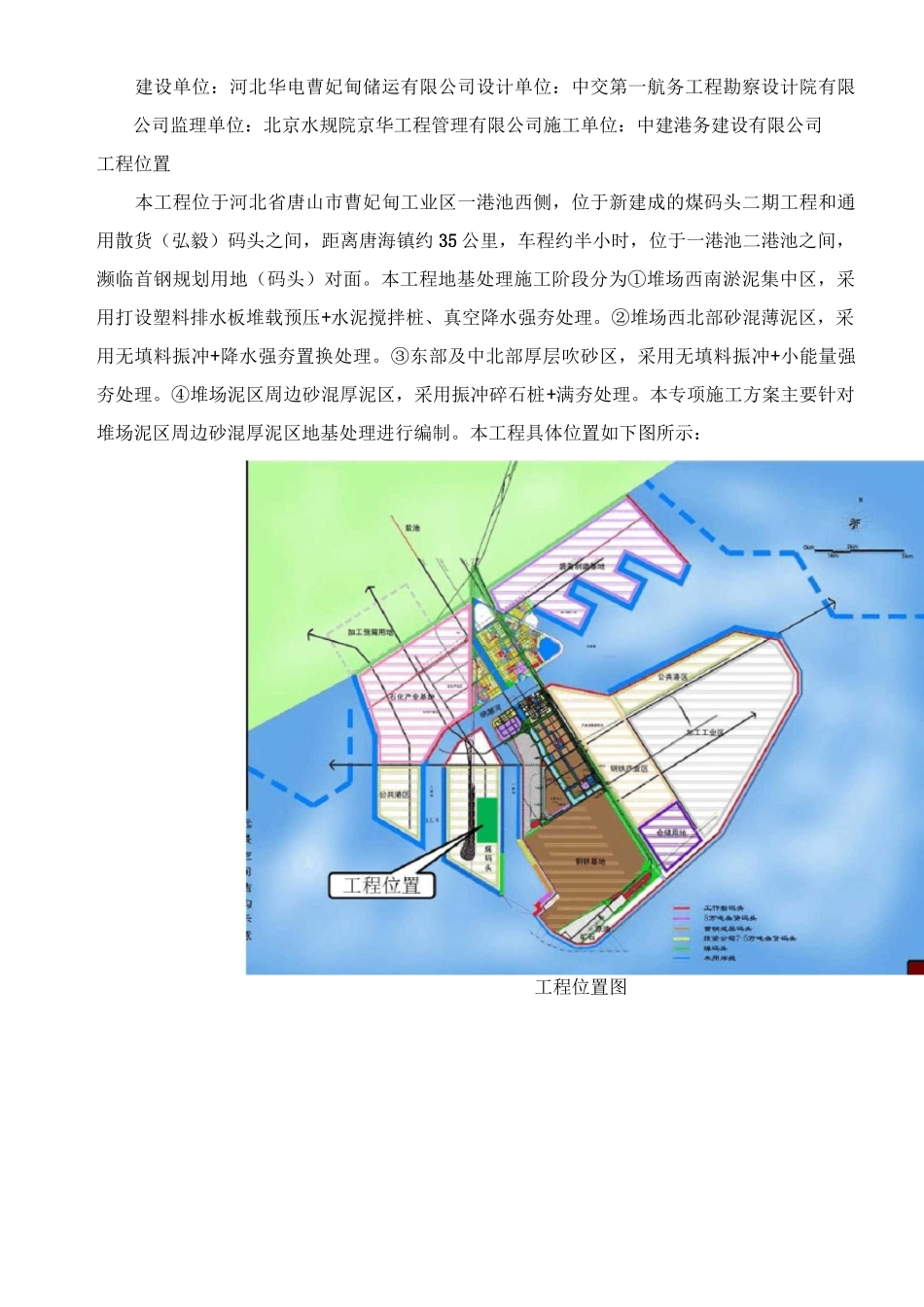

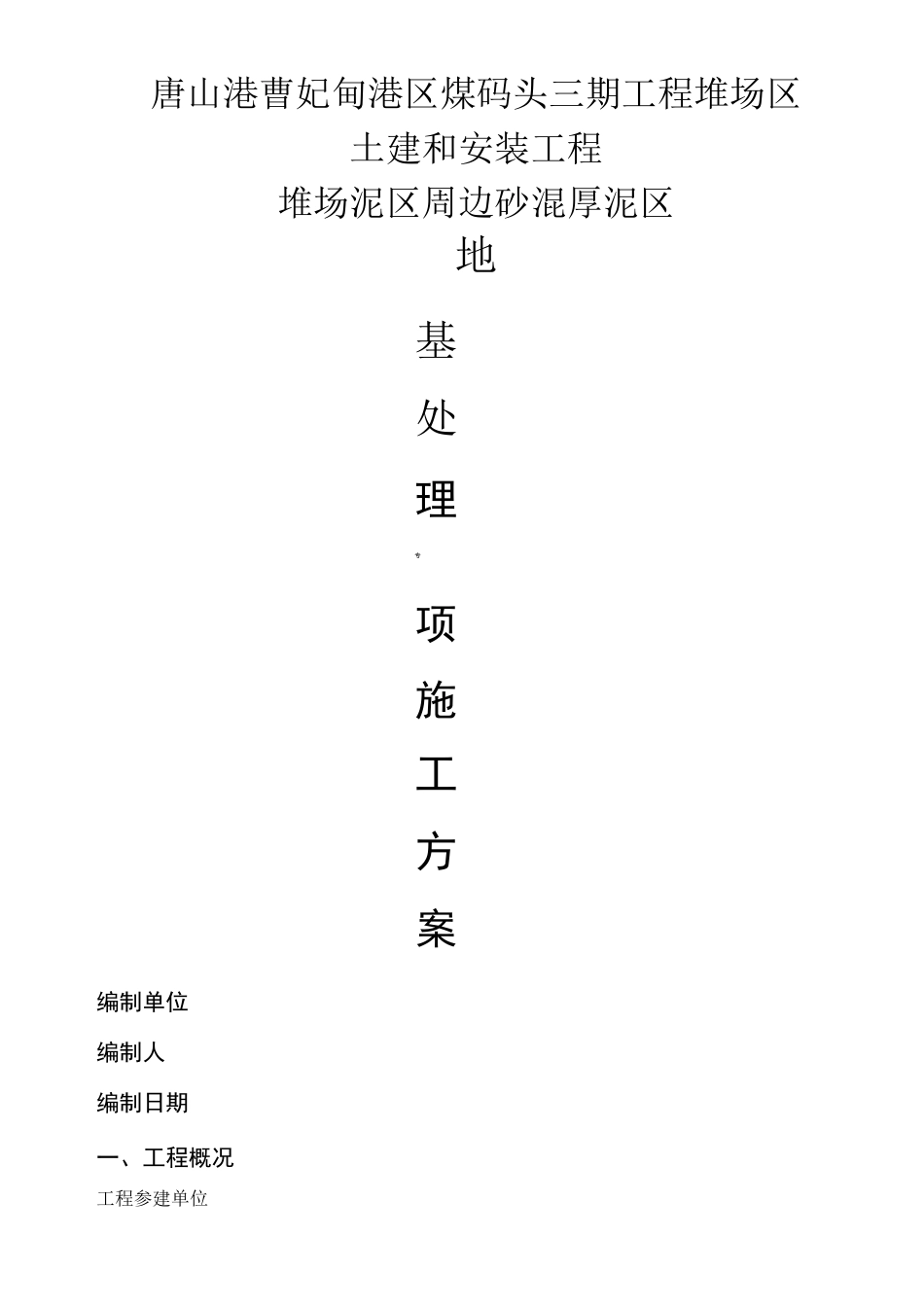

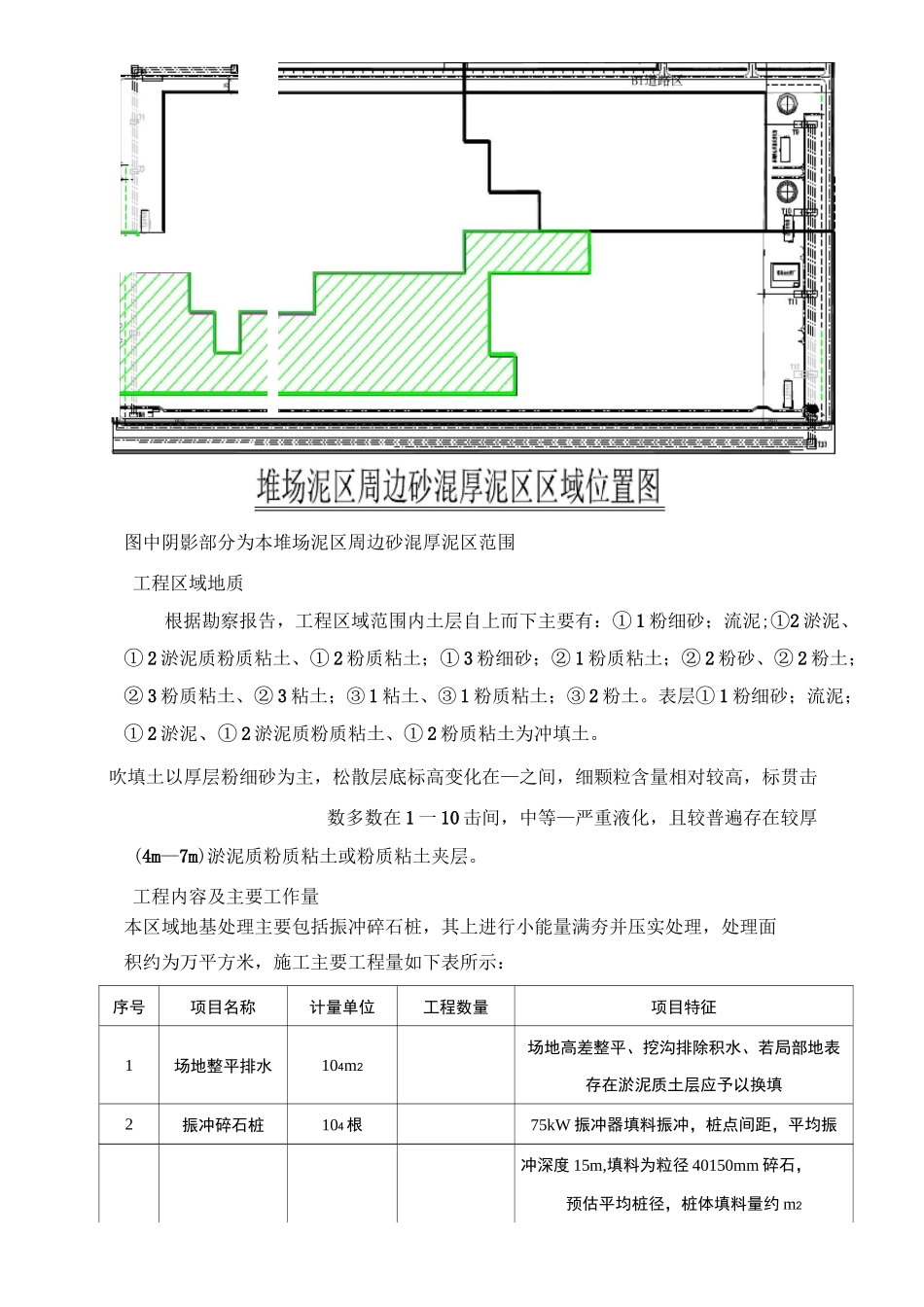

唐山港曹妃甸港区煤码头三期工程堆场区土建和安装工程堆场泥区周边砂混厚泥区地基处理专项施工方案编制单位编制人编制日期一、工程概况工程参建单位建设单位：河北华电曹妃甸储运有限公司设计单位：中交第一航务工程勘察设计院有限公司监理单位：北京水规院京华工程管理有限公司施工单位：中建港务建设有限公司工程位置本工程位于河北省唐山市曹妃甸工业区一港池西侧，位于新建成的煤码头二期工程和通用散货（弘毅）码头之间，距离唐海镇约35公里，车程约半小时，位于一港池二港池之间，濒临首钢规划用地（码头）对面。本工程地基处理施工阶段分为①堆场西南淤泥集中区，采用打设塑料排水板堆载预压+水泥搅拌桩、真空降水强夯处理。②堆场西北部砂混薄泥区，采用无填料振冲+降水强夯置换处理。③东部及中北部厚层吹砂区，采用无填料振冲+小能量强夯处理。④堆场泥区周边砂混厚泥区，采用振冲碎石桩+满夯处理。本专项施工方案主要针对堆场泥区周边砂混厚泥区地基处理进行编制。本工程具体位置如下图所示：工程位置图图中阴影部分为本堆场泥区周边砂混厚泥区范围工程区域地质根据勘察报告，工程区域范围内土层自上而下主要有：①1粉细砂；流泥;①2淤泥、①2淤泥质粉质粘土、①2粉质粘土；①3粉细砂；②1粉质粘土；②2粉砂、②2粉土；②3粉质粘土、②3粘土；③1粘土、③1粉质粘土；③2粉土。表层①1粉细砂；流泥；①2淤泥、①2淤泥质粉质粘土、①2粉质粘土为冲填土。吹填土以厚层粉细砂为主，松散层底标高变化在—之间，细颗粒含量相对较高，标贯击数多数在1一10击间，中等—严重液化，且较普遍存在较厚(4m—7m)淤泥质粉质粘土或粉质粘土夹层。工程内容及主要工作量本区域地基处理主要包括振冲碎石桩，其上进行小能量满夯并压实处理，处理面积约为万平方米，施工主要工程量如下表所示：序号项目名称计量单位工程数量项目特征1场地整平排水104m2场地高差整平、挖沟排除积水、若局部地表存在淤泥质土层应予以换填2振冲碎石桩104根75kW振冲器填料振冲，桩点间距，平均振冲深度15m,填料为粒径40150mm碎石，预估平均桩径，桩体填料量约m23满夯m2夯锤直径大于，满夯2遍4场地整平碾压m2场地整平至标高〜，200kN振动压路机碾压6—8遍5标贯试验点个35在桩间进行，检测深度约20m，每米标贯试验次，初拟5000平米个测点重型动探试验点个35在桩点上进行，检测深度约20m，初拟5000平米个测点载何板试验个9比较标贯及动探结果后选取代表区域进行，载荷板米用直径圆板，地基承载力特征值不小于200kPa设计指标根据钻探，本工程为软土地基，需进行处理。通过对软土的厚度和力学性能以及软基处理的施工工期和经济指标的综合分析，本工程的软土地基处理选用振冲碎石桩复合地基、满夯、压实等处理方法，初拟碎石桩设计参数：①平均桩径：（有效桩径），平均桩长；②桩位布置：正三角形布置，间距米；③桩体材料：含泥量不大于5%的碎石，不宜使用风化易碎的石料。粒径：40_150mm；④桩顶垫层：山皮石m2；⑤满夯二遍，单击能600kN・m;⑥用20t振动压路机碾压6_8遍，达到无明显轮迹为止。工程特点及难点1、本区域现地形高低不平、起伏较大，现状地表高，距碎石桩桩顶标高2~4米，前期土方平整工作量大，地基强度低，不利于大面积施工展开。2、振冲碎石桩施工过程中产生的大量泥浆，对现场的环境将造成一定的影响，泥浆的循环与处理是文明施工的重点;3、振冲碎石桩施工时所需的大量水将成为制约碎石桩机投入数量的瓶颈，水源问题严重制约着施工进度；二、施工组织与部署施工工期规划1、根据煤码头三期工程堆场节点工期的安排，软基处理的施工制约着整体的堆场工程的工期，而振冲碎石桩工程数量较大，试验检验也需要占用一定的时间，所以必须保证碎石桩施工的连续性及足够的日完成量；2、堆场泥区周边砂混厚泥区总共面积约万平方米，计划分南区北区两个施工区域由东向西同时施工。总体工期要求：南侧300m范围堆取料机基础施工时间为159天,其余施工时间212天要求日完成量：4000-5000延米。施工总体部署1、分区：根据现场实际情况，按南区和北区分成两个施工工区，由两家劳务组从东向西同时进行劳务作业。2、材料的堆...
