A36结构用热轧钢板生产实践VIP专享VIP免费

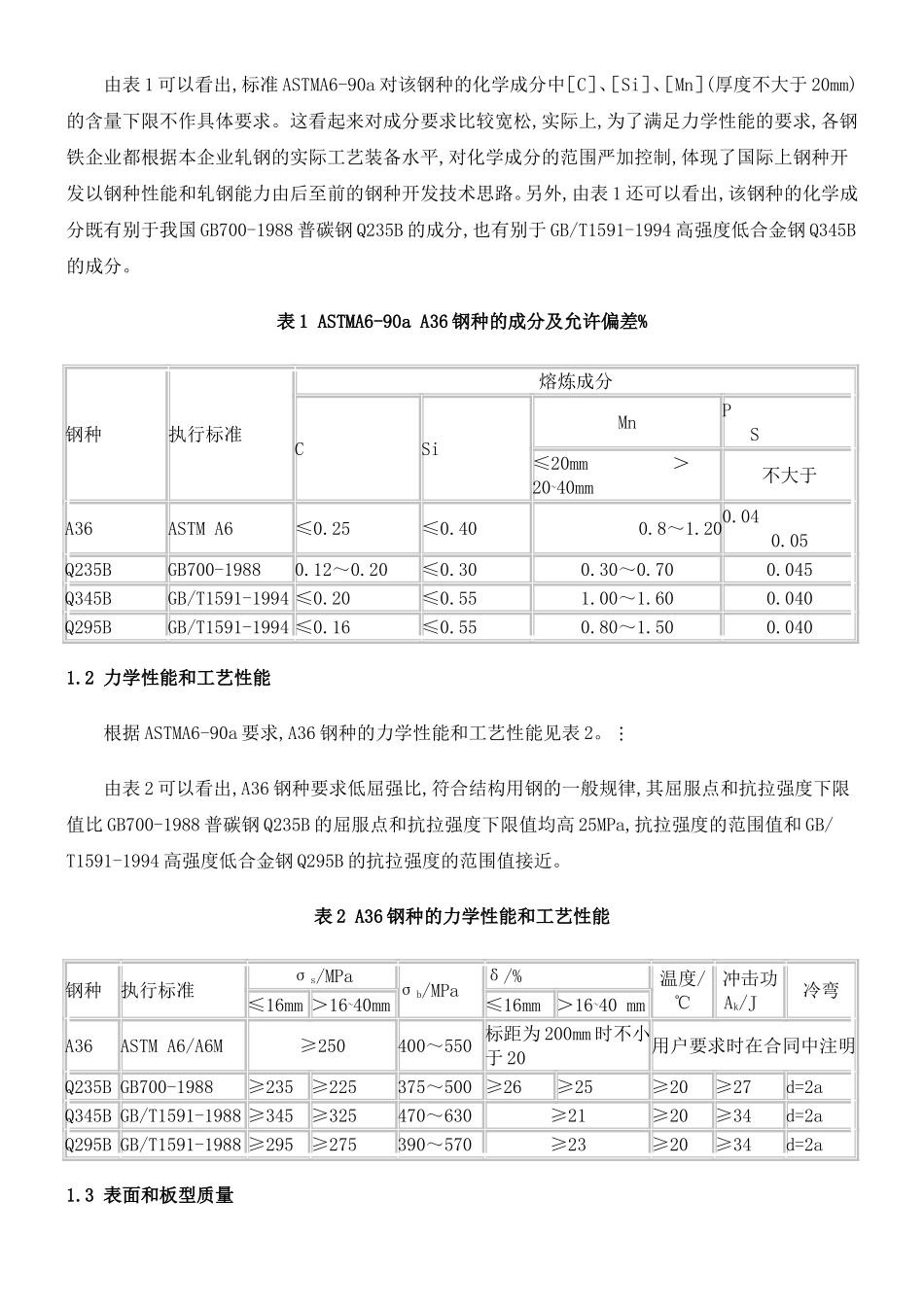

A36结构用热轧钢板生产实践唐愈,房轲,谢中坤,栾玉武(济南钢铁集团总公司技术监督处,山东济南250101)摘要：通过分析A36结构用热轧钢板的技术要求,进行了产品的成分设计及生产工艺和主要操作规程的制订,使产品性能达到了ASTMA6-90a标准要求。关键词：热轧钢板;成分设计;轧制;力学性能中图分类号：ＴＧ335.5文献标识码：Ｂ文章编号：1004-4620(2001)01-0022-03PracticeofHotRollingA36StructuralSteelPlateTANGYu,FANGKe,XIEZhong-kun,LUANYu-wu(TheTechniqueSupervisionDepartmentofJinanIronandSteelGroup,Jinan250101,China)Abstract：ThroughanalyzingthetechnicalrequirementsforhotrollingA36structuralsteelplate,thechemicalcompositionhasbeendesignedandtheproductiontechnologyandmainoperatingruleshavebeenworkedout,thusthepropertiesofthisproducthavesatisfiedtherequirementsofthestandardASTMA6-90a.Keywords：hotrollingsteelplate;designofcomposition;rolling;mechanicalproperties1998年以来,为了稳定国内钢铁市场,国家出台了限制钢铁产量,鼓励钢铁产品出口的政策。在这一政策的鼓励下,济南钢铁集团总公司(简称济钢)新开发了ASTMA6-90a(美国标准)A36结构用热轧钢板,作为济钢的主要出口产品之一。为了确保A36结构用热轧钢板具有良好的产品质量,根据现有的装备水平,济钢制订了一套完整的生产工艺。1主要技术条件1.1化学成分根据ASTMA6-90a要求,A36钢种需要做熔炼成分和成品成分分析,并且成品成分和熔炼成分的偏差应在允许的范围之内。A36钢种熔炼成分及其与成品成分的允许偏差见表1。由表1可以看出,标准ASTMA6-90a对该钢种的化学成分中［C］、［Si］、［Mn］(厚度不大于20mm)的含量下限不作具体要求。这看起来对成分要求比较宽松,实际上,为了满足力学性能的要求,各钢铁企业都根据本企业轧钢的实际工艺装备水平,对化学成分的范围严加控制,体现了国际上钢种开发以钢种性能和轧钢能力由后至前的钢种开发技术思路。另外,由表1还可以看出,该钢种的化学成分既有别于我国GB700-1988普碳钢Q235B的成分,也有别于GB/T1591-1994高强度低合金钢Q345B的成分。表1ASTMA6-90aA36钢种的成分及允许偏差%钢种执行标准熔炼成分CSiMnPS≤20mm＞20~40mm不大于A36ASTMA6≤0.25≤0.400.8～1.200.040.05Q235BGB700-19880.12～0.20≤0.300.30～0.700.045Q345BGB/T1591-1994≤0.20≤0.551.00～1.600.040Q295BGB/T1591-1994≤0.16≤0.550.80～1.500.0401.2力学性能和工艺性能根据ASTMA6-90a要求,A36钢种的力学性能和工艺性能见表2。由表2可以看出,A36钢种要求低屈强比,符合结构用钢的一般规律,其屈服点和抗拉强度下限值比GB700-1988普碳钢Q235B的屈服点和抗拉强度下限值均高25MPa,抗拉强度的范围值和GB/T1591-1994高强度低合金钢Q295B的抗拉强度的范围值接近。表2A36钢种的力学性能和工艺性能钢种执行标准σs/MPaσb/MPaδ/%温度/℃冲击功Ak/J冷弯≤16mm＞16~40mm≤16mm＞16~40mmA36ASTMA6/A6M≥250400～550标距为200mm时不小于20用户要求时在合同中注明Q235BGB700-1988≥235≥225375～500≥26≥25≥20≥27d=2aQ345BGB/T1591-1988≥345≥325470～630≥21≥20≥34d=2aQ295BGB/T1591-1988≥295≥275390～570≥23≥20≥34d=2a1.3表面和板型质量根据ASTMA6-90a要求:材料应无有害缺陷,并且应有良好的表面。生产厂可用修磨的方法对钢板进行清理,以清理钢板上下表面的不完善和凹陷,但修磨区应平滑,轮廓外形无陡变,并且修磨应满足:(1)对以每平方英寸重(或每平方米重)订货的钢板,修磨不应使钢板厚度的减少超过公称厚度的7%;(2)对以厚度(英寸或毫米)订货的钢板,修磨不应使钢板厚度的减少小于钢板的最小允许厚度。上下表面缺陷用凿铲进行清理的面积不应大于进行清理表面面积的2%。板型方面,除要求剪切为正确的矩形外,平直度要求:宽度方向要求以整个板宽(板宽小于4000mm时)作为测量单位,长度方向要求以任意4000mm作为测量单位。钢板厚度负偏差全部为0.3mm,钢板厚度偏差带也较GB700-1988窄。这些要求不仅增加了钢板轧制时厚度控制的难度,也增加了钢板在线检验的难度。2内控标准的制订根据ASTMA6-90a标准,...
