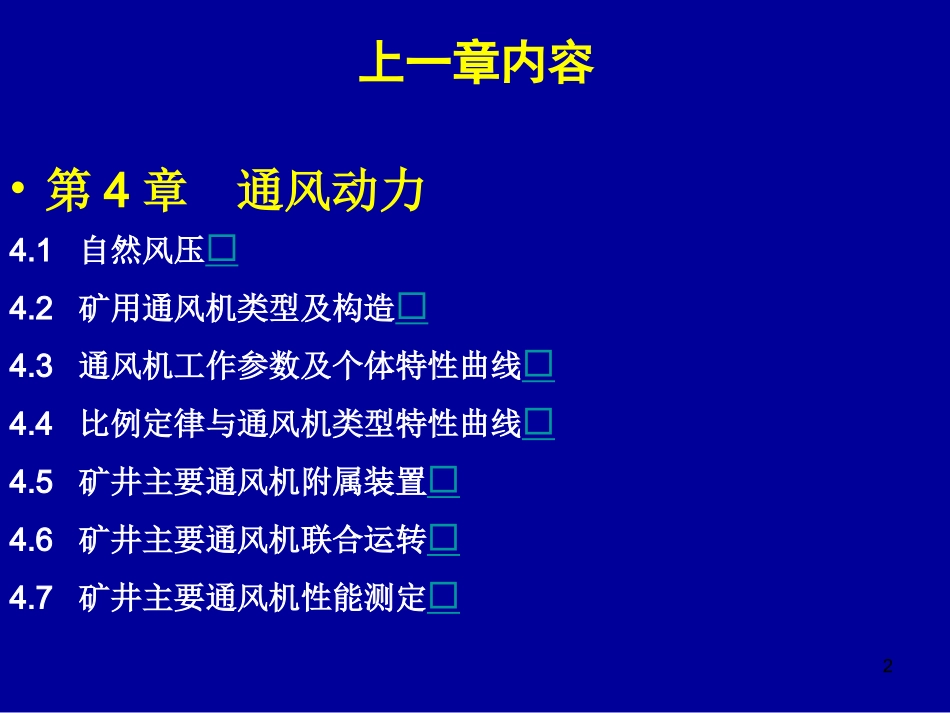

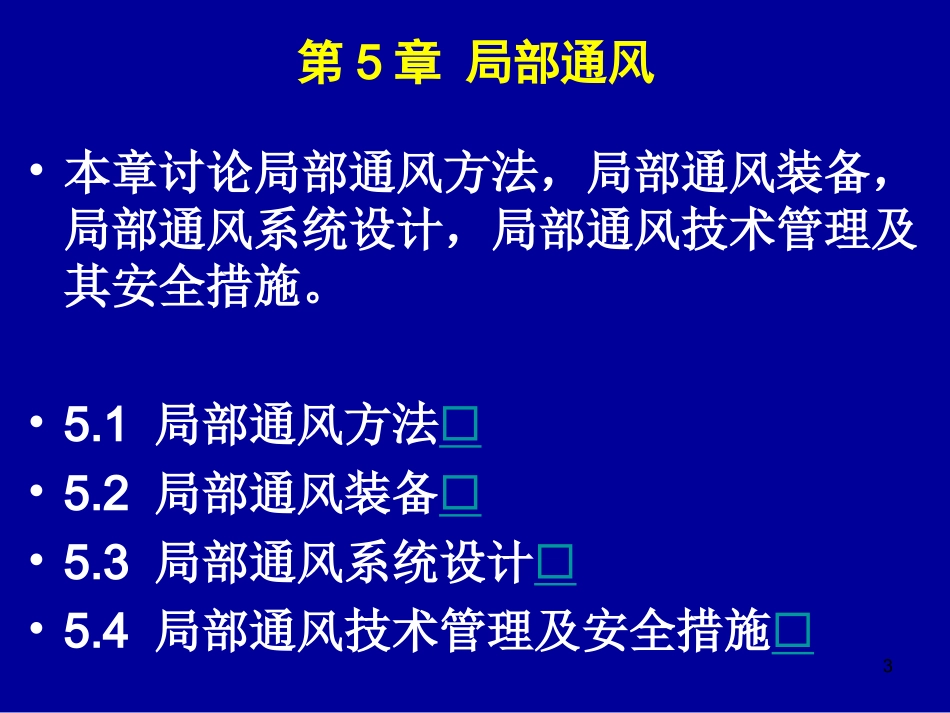

1第5章局部通风中国矿业大学多媒体教学课件2上一章内容•第4章通风动力4.1自然风压4.2矿用通风机类型及构造4.3通风机工作参数及个体特性曲线4.4比例定律与通风机类型特性曲线4.5矿井主要通风机附属装置4.6矿井主要通风机联合运转4.7矿井主要通风机性能测定3第5章局部通风•本章讨论局部通风方法，局部通风装备，局部通风系统设计，局部通风技术管理及其安全措施。•5.1局部通风方法•5.2局部通风装备•5.3局部通风系统设计•5.4局部通风技术管理及安全措施4局部通风的概念矿井新建、扩建或生产时，都要掘进巷道，在掘进过程中，为了稀释和排出自煤(岩)体涌出的有害气体、爆破产生的炮烟和矿尘，以及创造良好的气候条件，必须对独头掘进工作面进行通风。CH4炮烟粉尘怎么工作嘛？？？5矿井风压通风方法局部动力设备通风局部通风6当总风压不能满足掘进通风的要求时，借助专门的动力设备对掘进巷道进行局部通风。局部动力设施主要有局部通风机和引射器。一、局部通风机通风7局部通风机通风8局部通风机通风是矿井广泛采用的局部通风方法，按其工作方式分为压入式、抽出式和混合式三种。1)压入式通风局部通风机和启动装置安装在离掘巷道口10m外的进风侧，局部通风机把新鲜风流经风筒压送到掘进工作面，污风沿巷道排出。9扒斗装载机10掘进机重车车场空车压入式风筒压入式风机11工作面爆破后，烟、尘充满迎头，形成一个炮烟抛掷区。风流由风筒射出后，按紊动射流的特性使炮烟被卷吸到射出的风流中，二者掺混共同向前移动。风流从风筒出口到转向点的距离叫有效射程Lj，风筒出口与工作面的距离不能超过有效射程，否则会在工作附近出现烟流停滞区。据经验，压入式风筒出口到工作面的距离Lp约为：Lp≤Lj＝(4～5)，m(S——掘进巷道净断面积，m2。122)抽出式通风这种通风方式是把局部通风机安装在离巷道口10m以外的回风侧。新鲜风流沿巷道流入，污风通过铁风筒由局部通风机排出。13SCF-6湿式除尘风机可伸缩风筒胶带输送机水管转载机掘进机14这种通风方式在风筒吸口附近形成一股流入风筒的风流，离风筒越远风速越小，只能在一定距离以内有吸入炮烟的作用，这段距离称为有效吸程ls。在有效吸程以外的炮烟处于停滞状态。因此，抽出式风筒口离工作面的距离le应小于有效吸程：le≤ls＝1.5S^0.5，m15压入式通风与抽出式通风优缺点比较：(1)压入式通风时，局部通风机及其附属电气设备均布置在新鲜风流中，污风不通过局部通风机，安全性好；而抽出式通风时，含瓦斯的污风通过局部通风机，若局部通风机防爆性能出现问题，则非常危险。(2)压入式通风风筒出口风速和有效射程均较大，可防止瓦斯层状积聚，且因风速较大而提高散热效果。而抽出式通风有效吸程小，掘进施工中难以保证风筒吸入口到工作面的距离在有效吸程之内。与压入式通风相比，抽出式风量小，工作面排污风所需时间长、速度慢。•(3)压入式通风时，掘进巷道涌出的瓦斯向远离工作面方向排走，而用抽出式通风时，巷道壁面涌出的瓦斯随风流流向工作面，安全性较差。16•(4)抽出式通风时，新鲜风流沿巷道进入工作面，整个井巷空气清新，劳动环境好；而压入式通风时，污风沿巷道缓慢排出，掘进巷道越长，排污风速越慢，受污染时间越久。这种情况在大断面长距离巷道掘进中尤为突出。•(5)压入式通风可用柔性风筒，其成本低、重量轻，便于运输，而抽出式通风的风筒承受负压作用，必须使用刚性或带刚性骨架的可伸缩风筒，成本高，重量大，运输不便。•基于上述分析，当以排除瓦斯为主的煤巷、半煤岩巷掘进时应采用压入式通风，而当以排除粉尘为主的井巷掘进时，宜采用抽出式通风。173）混合式通风混合式通风的布置如图所示。其中压入式风筒出风口与工作面的距离仍应小于有效射程长度，抽出式风筒吸风口与工作面的距离和压入式局部通风机所在位置有关。压入式局部通风机可随工作面的推进及时向前移动。抽出式风筒吸风口应超前压入式局部通风机10米以上，同时其风筒吸风口距工作面的距离还应大于炮烟抛掷长度，一般为30米左右。压抽结合18当局部通风机的吸入风量大于全压供给设置通风机巷道的风量时，则部分由局部用风地点排出的污...
