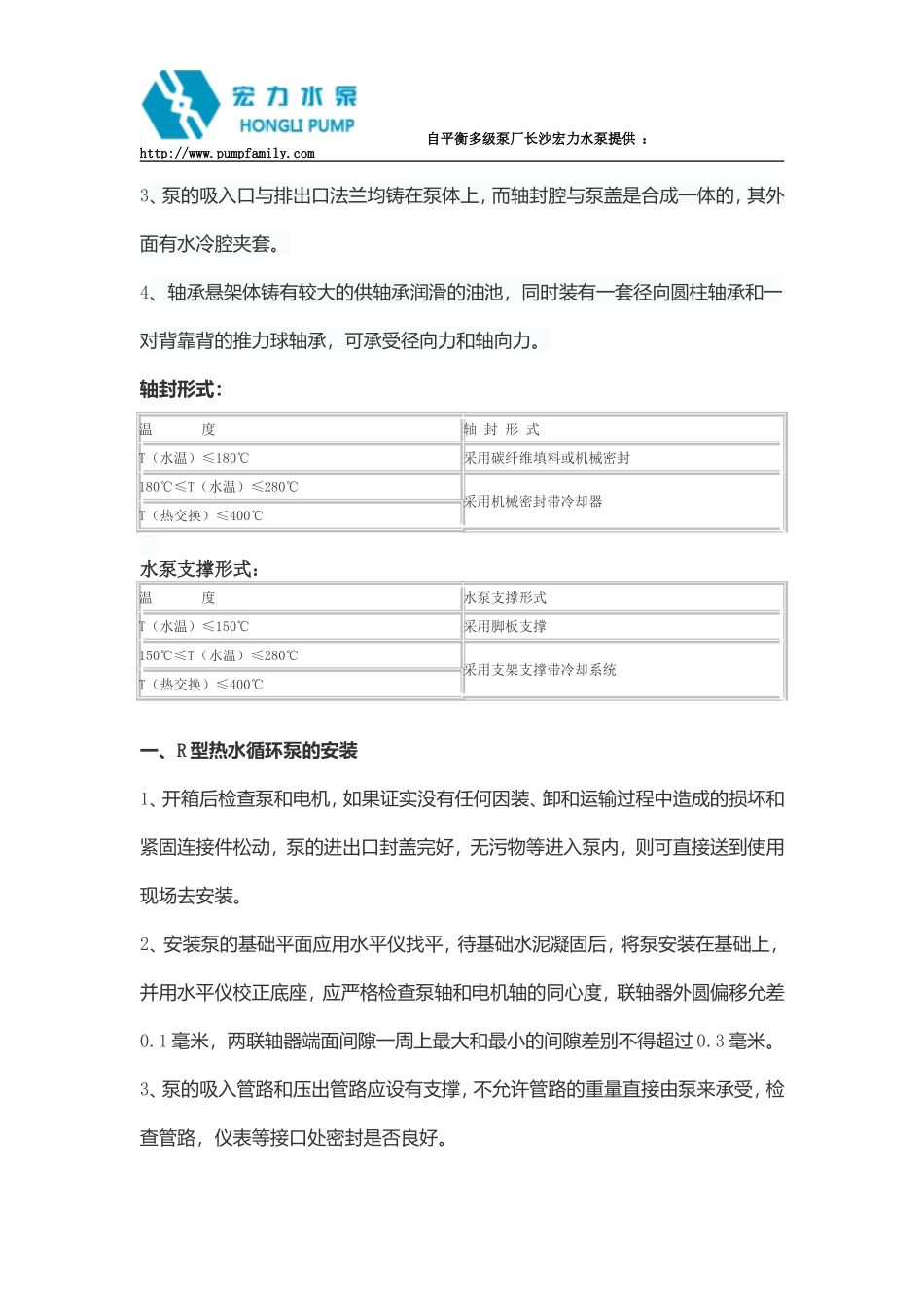

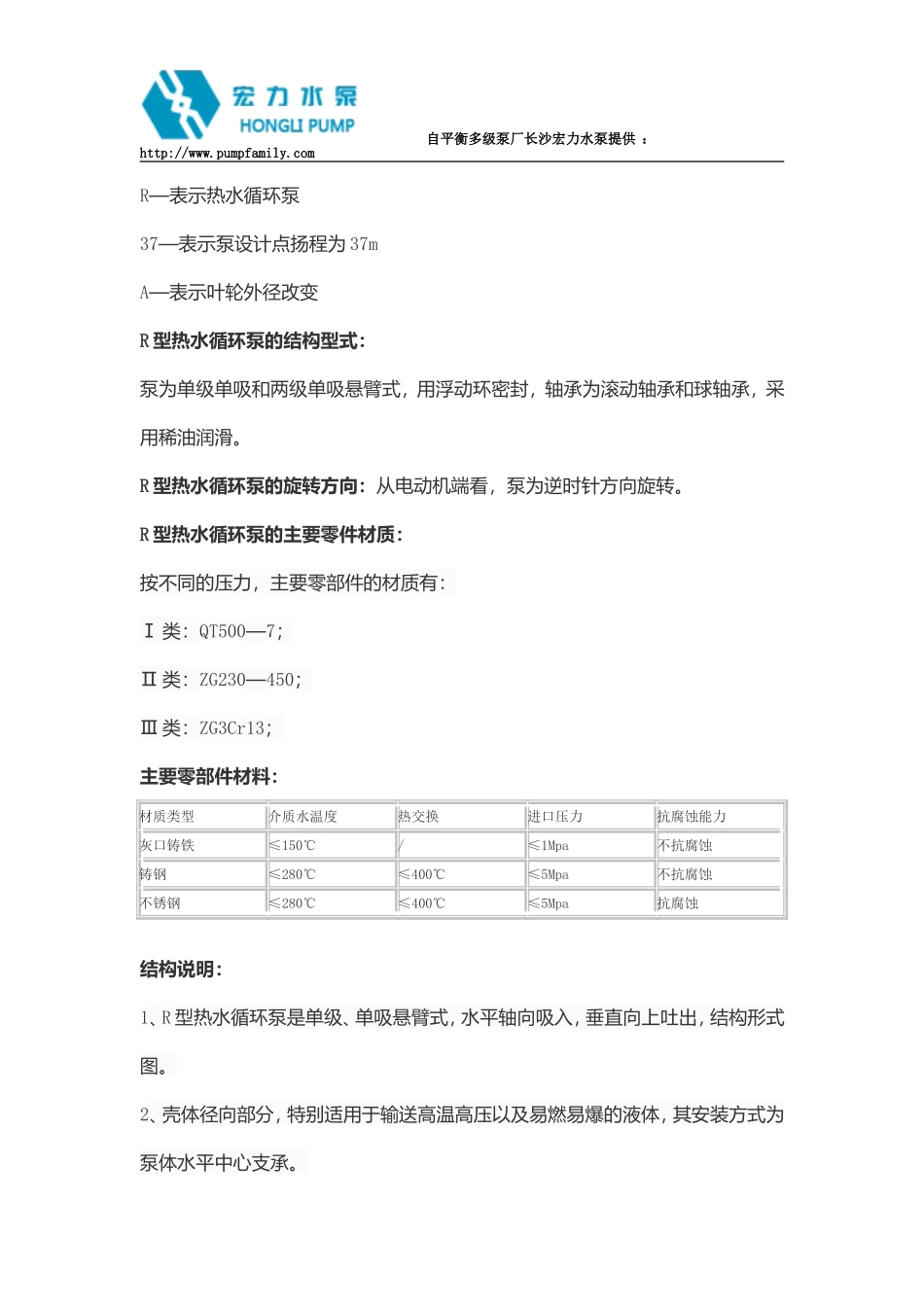

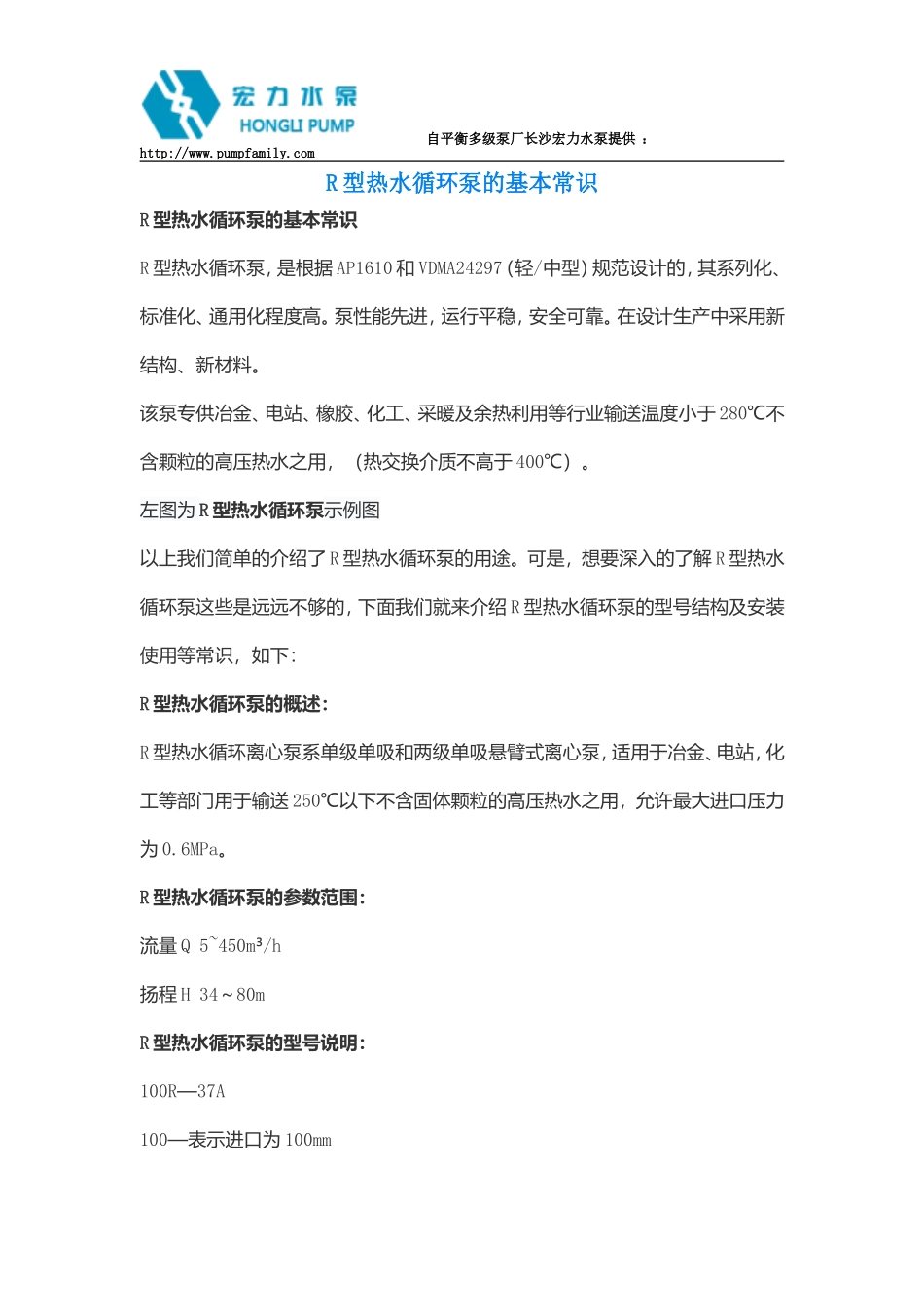

自平衡多级泵厂长沙宏力水泵提供：http://www.pumpfamily.comR型热水循环泵的基本常识R型热水循环泵的基本常识R型热水循环泵，是根据AP1610和VDMA24297（轻/中型）规范设计的，其系列化、标准化、通用化程度高。泵性能先进，运行平稳，安全可靠。在设计生产中采用新结构、新材料。该泵专供冶金、电站、橡胶、化工、采暖及余热利用等行业输送温度小于280℃不含颗粒的高压热水之用，（热交换介质不高于400℃）。左图为R型热水循环泵示例图以上我们简单的介绍了R型热水循环泵的用途。可是，想要深入的了解R型热水循环泵这些是远远不够的，下面我们就来介绍R型热水循环泵的型号结构及安装使用等常识，如下：R型热水循环泵的概述：R型热水循环离心泵系单级单吸和两级单吸悬臂式离心泵，适用于冶金、电站，化工等部门用于输送250℃以下不含固体颗粒的高压热水之用，允许最大进口压力为0.6MPa。R型热水循环泵的参数范围：流量Q5~450m³/h扬程H34～80mR型热水循环泵的型号说明：100R—37A100—表示进口为100mm自平衡多级泵厂长沙宏力水泵提供：http://www.pumpfamily.comR—表示热水循环泵37—表示泵设计点扬程为37mA—表示叶轮外径改变R型热水循环泵的结构型式：泵为单级单吸和两级单吸悬臂式，用浮动环密封，轴承为滚动轴承和球轴承，采用稀油润滑。R型热水循环泵的旋转方向：从电动机端看，泵为逆时针方向旋转。R型热水循环泵的主要零件材质：按不同的压力，主要零部件的材质有：Ⅰ类：QT500—7；Ⅱ类：ZG230—450；Ⅲ类：ZG3Cr13；主要零部件材料：材质类型介质水温度热交换进口压力抗腐蚀能力灰口铸铁≤150℃/≤1Mpa不抗腐蚀铸钢≤280℃≤400℃≤5Mpa不抗腐蚀不锈钢≤280℃≤400℃≤5Mpa抗腐蚀结构说明：1、R型热水循环泵是单级、单吸悬臂式，水平轴向吸入，垂直向上吐出，结构形式图。2、壳体径向部分，特别适用于输送高温高压以及易燃易爆的液体，其安装方式为泵体水平中心支承。自平衡多级泵厂长沙宏力水泵提供：http://www.pumpfamily.com3、泵的吸入口与排出口法兰均铸在泵体上，而轴封腔与泵盖是合成一体的，其外面有水冷腔夹套。4、轴承悬架体铸有较大的供轴承润滑的油池，同时装有一套径向圆柱轴承和一对背靠背的推力球轴承，可承受径向力和轴向力。轴封形式：温度轴封形式T（水温）≤180℃采用碳纤维填料或机械密封180℃≤T（水温）≤280℃采用机械密封带冷却器T（热交换）≤400℃水泵支撑形式：温度水泵支撑形式T（水温）≤150℃采用脚板支撑150℃≤T（水温）≤280℃采用支架支撑带冷却系统T（热交换）≤400℃一、R型热水循环泵的安装1、开箱后检查泵和电机，如果证实没有任何因装、卸和运输过程中造成的损坏和紧固连接件松动，泵的进出口封盖完好，无污物等进入泵内，则可直接送到使用现场去安装。2、安装泵的基础平面应用水平仪找平，待基础水泥凝固后，将泵安装在基础上，并用水平仪校正底座，应严格检查泵轴和电机轴的同心度，联轴器外圆偏移允差0.1毫米，两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3毫米。3、泵的吸入管路和压出管路应设有支撑，不允许管路的重量直接由泵来承受，检查管路，仪表等接口处密封是否良好。自平衡多级泵厂长沙宏力水泵提供：http://www.pumpfamily.com二、R型热水循环泵的使用1、启动1）、准备必要的工具2）、检查悬架体储油室之油位，应控制在油位计中心线2毫米左右的位置上。3）、检查电动机的转动方向是否与泵的转向相符，严禁反转。4）、用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无磨擦声和异物滚动等杂音，如有应设法排除。5）、关闭吐出管道闸阀及出口压力表、排净泵内空气，使泵内和吸入管内充满液体。6）、输送液体温度高于80℃时，泵要均匀预热，即用输送的高温液体注入泵体，打开各处的冷水管和密封室泄漏量控制旋塞，检查其流动情况及温度。7）、启动电机（最好先点动，确认泵转动方向正确后才正式运行），打开进出口压力表，再慢慢打开出口管路闸阀到所需位置，将密封室泄漏量控制旋塞跳到适当位置。2、运转1）、要经常检查泵和电机的温升情况，轴承的温升不应大于35℃，极限温度不应大于75℃。2）...
