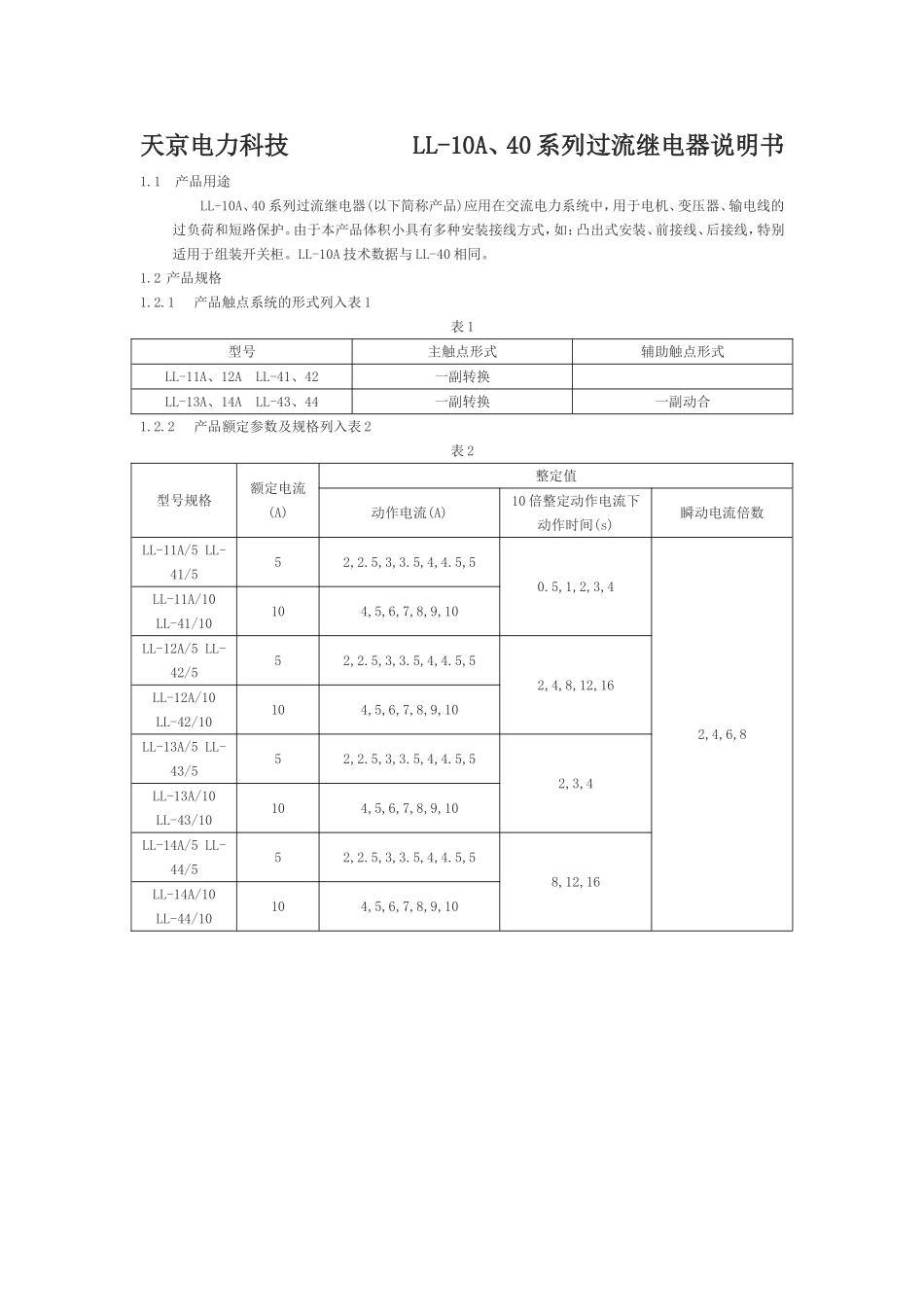

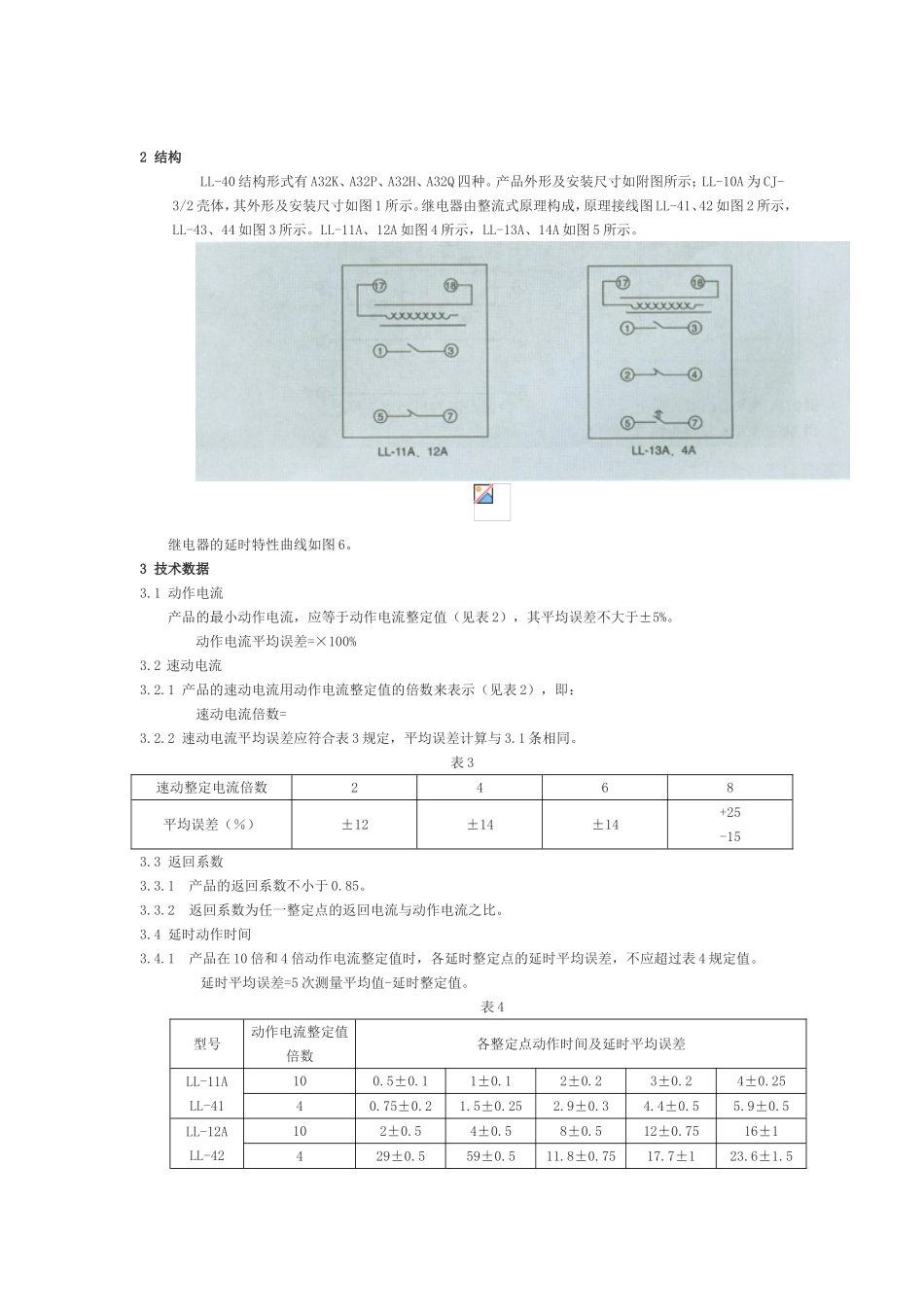

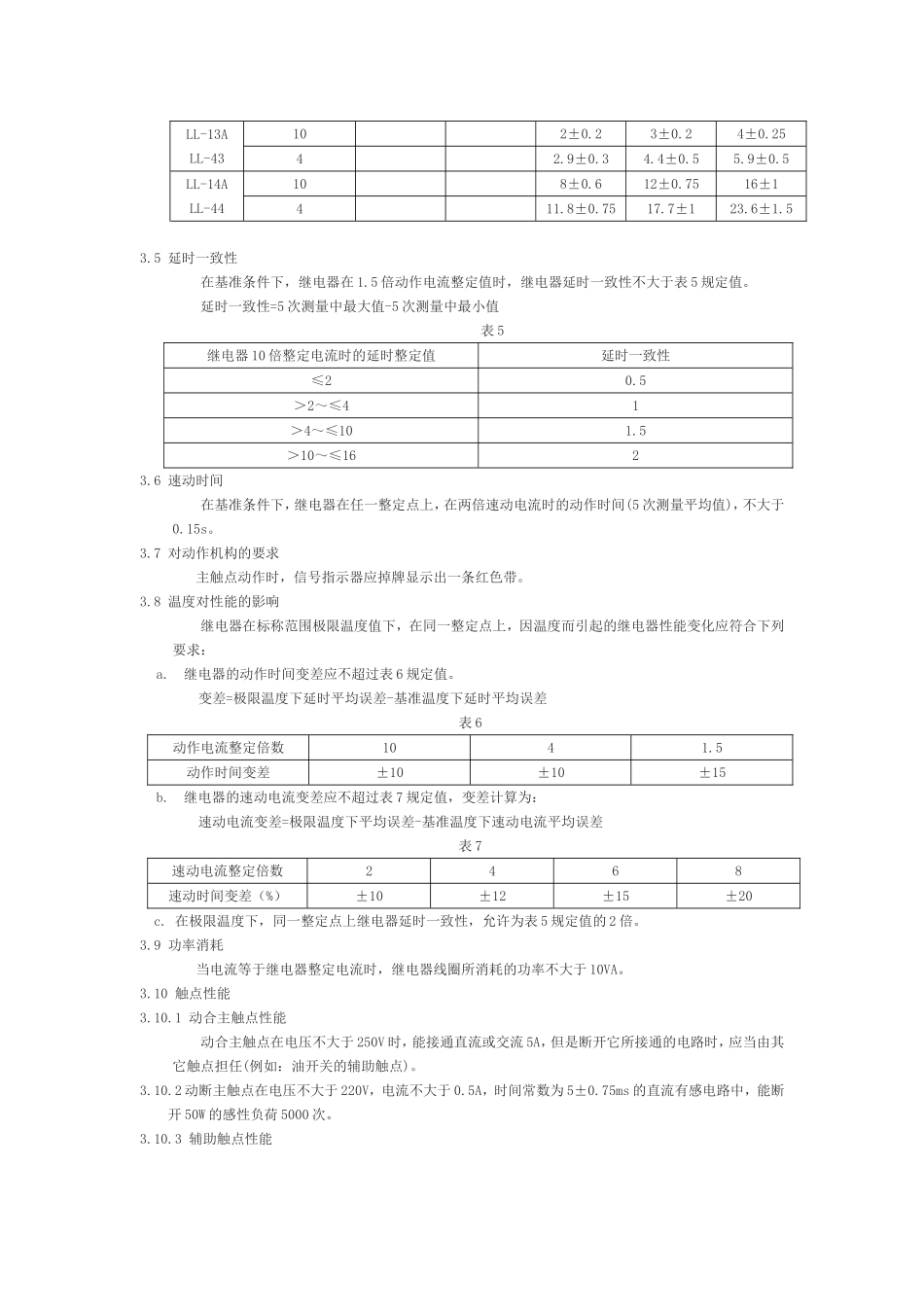

天京电力科技LL-10A、40系列过流继电器说明书1.1产品用途LL-10A、40系列过流继电器(以下简称产品)应用在交流电力系统中，用于电机、变压器、输电线的过负荷和短路保护。由于本产品体积小具有多种安装接线方式，如：凸出式安装、前接线、后接线，特别适用于组装开关柜。LL-10A技术数据与LL-40相同。1.2产品规格1.2.1产品触点系统的形式列入表1表1型号主触点形式辅助触点形式LL-11A、12ALL-41、42一副转换LL-13A、14ALL-43、44一副转换一副动合1.2.2产品额定参数及规格列入表2表2型号规格额定电流(A)整定值动作电流(A)10倍整定动作电流下动作时间(s)瞬动电流倍数LL-11A/5LL-41/552,2.5,3,3.5,4,4.5,50.5,1,2,3,42,4,6,8LL-11A/10LL-41/10104,5,6,7,8,9,10LL-12A/5LL-42/552,2.5,3,3.5,4,4.5,52,4,8,12,16LL-12A/10LL-42/10104,5,6,7,8,9,10LL-13A/5LL-43/552,2.5,3,3.5,4,4.5,52,3,4LL-13A/10LL-43/10104,5,6,7,8,9,10LL-14A/5LL-44/552,2.5,3,3.5,4,4.5,58,12,16LL-14A/10LL-44/10104,5,6,7,8,9,102结构LL-40结构形式有A32K、A32P、A32H、A32Q四种。产品外形及安装尺寸如附图所示；LL-10A为CJ-3/2壳体，其外形及安装尺寸如图1所示。继电器由整流式原理构成，原理接线图LL-41、42如图2所示，LL-43、44如图3所示。LL-11A、12A如图4所示，LL-13A、14A如图5所示。继电器的延时特性曲线如图6。3技术数据3.1动作电流产品的最小动作电流，应等于动作电流整定值（见表2），其平均误差不大于±5%。动作电流平均误差=×100%3.2速动电流3.2.1产品的速动电流用动作电流整定值的倍数来表示（见表2），即：速动电流倍数=3.2.2速动电流平均误差应符合表3规定，平均误差计算与3.1条相同。表3速动整定电流倍数2468平均误差（％）±12±14±14+25-153.3返回系数3.3.1产品的返回系数不小于0.85。3.3.2返回系数为任一整定点的返回电流与动作电流之比。3.4延时动作时间3.4.1产品在10倍和4倍动作电流整定值时，各延时整定点的延时平均误差，不应超过表4规定值。延时平均误差=5次测量平均值-延时整定值。表4型号动作电流整定值倍数各整定点动作时间及延时平均误差LL-11ALL-41100.5±0.11±0.12±0.23±0.24±0.2540.75±0.21.5±0.252.9±0.34.4±0.55.9±0.5LL-12ALL-42102±0.54±0.58±0.512±0.7516±1429±0.559±0.511.8±0.7517.7±123.6±1.5LL-13ALL-43102±0.23±0.24±0.2542.9±0.34.4±0.55.9±0.5LL-14ALL-44108±0.612±0.7516±1411.8±0.7517.7±123.6±1.53.5延时一致性在基准条件下，继电器在1.5倍动作电流整定值时，继电器延时一致性不大于表5规定值。延时一致性=5次测量中最大值-5次测量中最小值表5继电器10倍整定电流时的延时整定值延时一致性≤20.5＞2～≤41＞4～≤101.5＞10～≤1623.6速动时间在基准条件下，继电器在任一整定点上，在两倍速动电流时的动作时间(5次测量平均值)，不大于0.15s。3.7对动作机构的要求主触点动作时，信号指示器应掉牌显示出一条红色带。3.8温度对性能的影响继电器在标称范围极限温度值下，在同一整定点上，因温度而引起的继电器性能变化应符合下列要求：a.继电器的动作时间变差应不超过表6规定值。变差=极限温度下延时平均误差-基准温度下延时平均误差表6动作电流整定倍数1041.5动作时间变差±10±10±15b.继电器的速动电流变差应不超过表7规定值，变差计算为：速动电流变差=极限温度下平均误差-基准温度下速动电流平均误差表7速动电流整定倍数2468速动时间变差（%）±10±12±15±20c.在极限温度下，同一整定点上继电器延时一致性，允许为表5规定值的2倍。3.9功率消耗当电流等于继电器整定电流时，继电器线圈所消耗的功率不大于10VA。3.10触点性能3.10.1动合主触点性能动合主触点在电压不大于250V时，能接通直流或交流5A，但是断开它所接通的电路时，应当由其它触点担任(例如：油开关的辅助触点)。3.10.2动断主触点在电压不大于220V，电流不大于0.5A，时间常数为5±0.75ms的直流有感电路中，能断开50W的感性负荷5000次。3.10.3辅助触点性能继电器的动合辅助触点，在电压不超过250V时，能接通或断开电流不超过0.2A的直流无感电路或电流不超过0.5A的交流...
