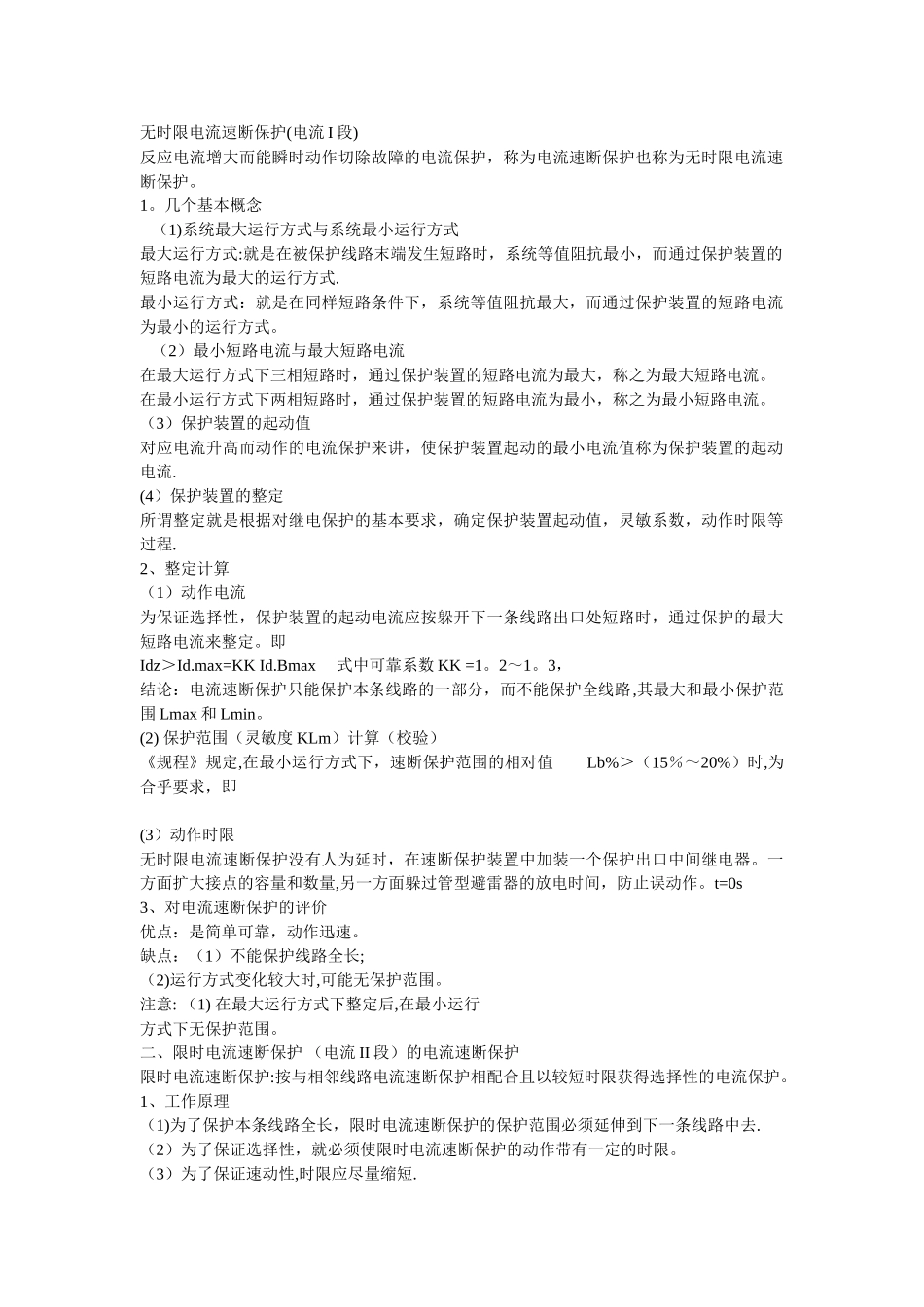

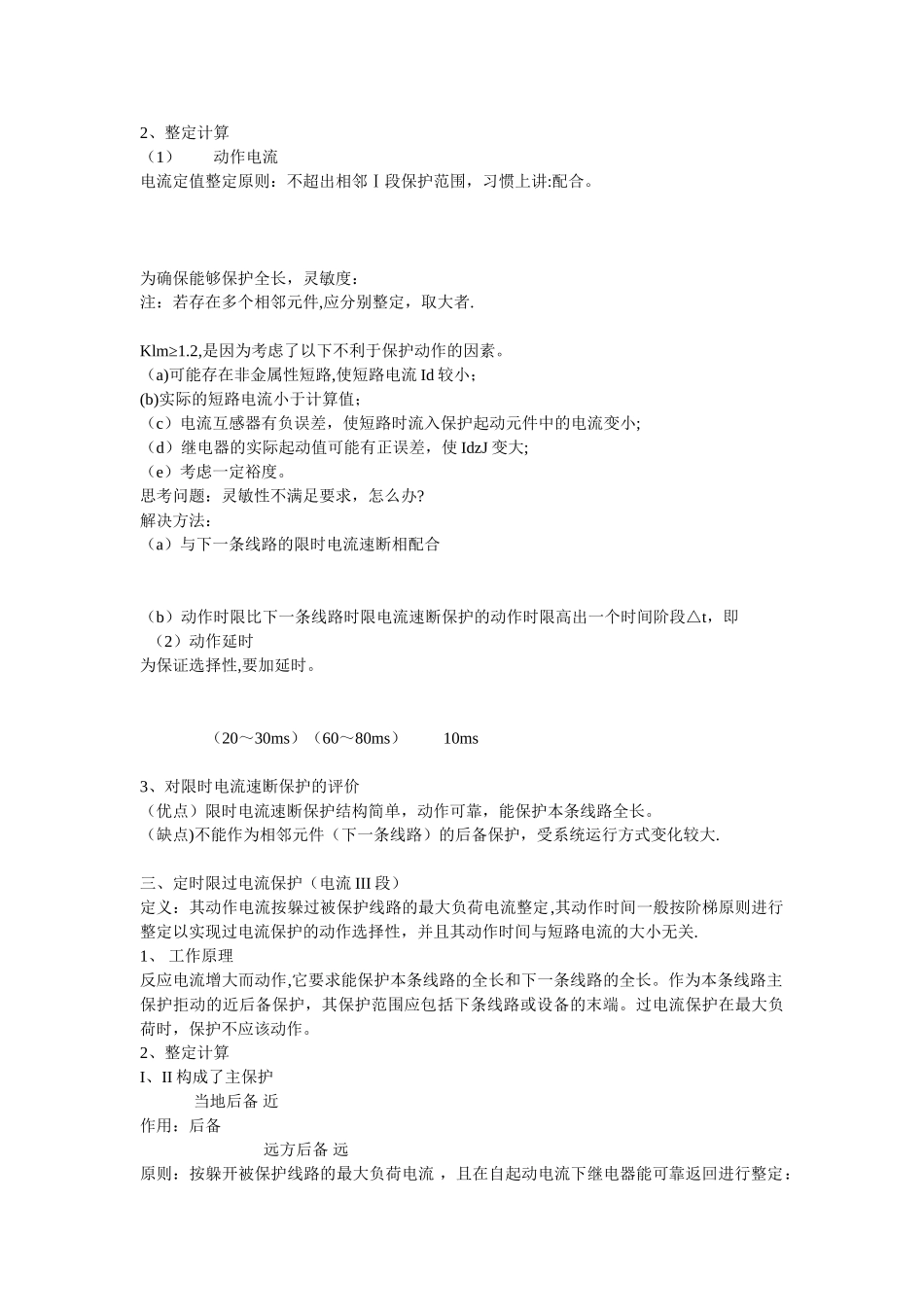

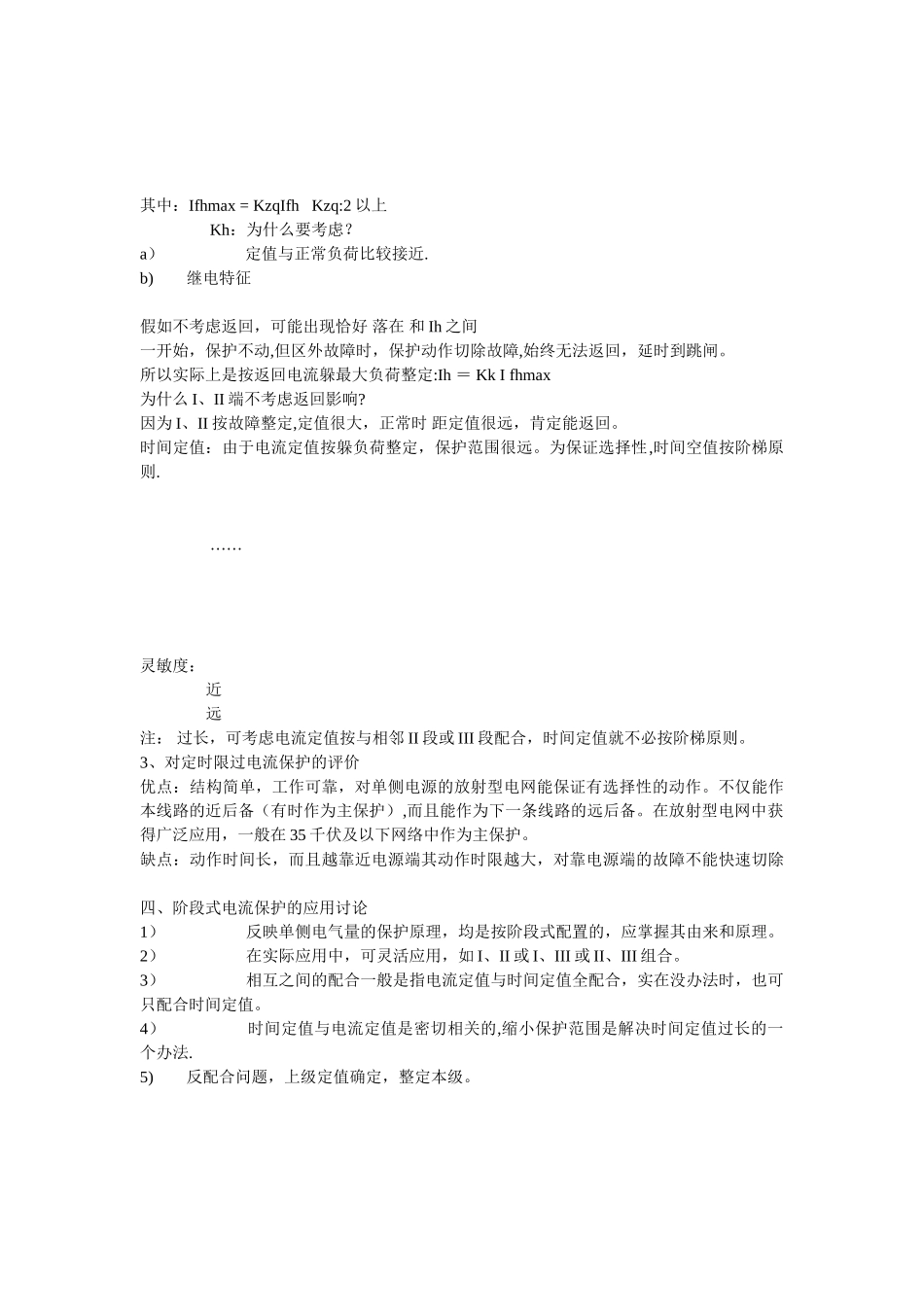

无时限电流速断保护(电流 I 段)反应电流增大而能瞬时动作切除故障的电流保护，称为电流速断保护也称为无时限电流速断保护。1。几个基本概念 （1)系统最大运行方式与系统最小运行方式 最大运行方式:就是在被保护线路末端发生短路时，系统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式.最小运行方式：就是在同样短路条件下，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。 （2）最小短路电流与最大短路电流在最大运行方式下三相短路时，通过保护装置的短路电流为最大，称之为最大短路电流。在最小运行方式下两相短路时，通过保护装置的短路电流为最小，称之为最小短路电流。（3）保护装置的起动值对应电流升高而动作的电流保护来讲，使保护装置起动的最小电流值称为保护装置的起动电流.(4）保护装置的整定所谓整定就是根据对继电保护的基本要求，确定保护装置起动值，灵敏系数，动作时限等过程.2、整定计算（1）动作电流为保证选择性，保护装置的起动电流应按躲开下一条线路出口处短路时，通过保护的最大短路电流来整定。即 Idz＞Id.max=KK Id.Bmax 式中可靠系数 KK =1。2～1。3， 结论：电流速断保护只能保护本条线路的一部分，而不能保护全线路,其最大和最小保护范围 Lmax 和 Lmin。(2) 保护范围（灵敏度 KLm）计算（校验）《规程》规定,在最小运行方式下，速断保护范围的相对值 Lb%＞（15％～20%）时,为合乎要求，即(3）动作时限无时限电流速断保护没有人为延时，在速断保护装置中加装一个保护出口中间继电器。一方面扩大接点的容量和数量,另一方面躲过管型避雷器的放电时间，防止误动作。t=0s3、对电流速断保护的评价优点：是简单可靠，动作迅速。缺点：（1）不能保护线路全长;（2)运行方式变化较大时,可能无保护范围。注意: （1) 在最大运行方式下整定后,在最小运行 方式下无保护范围。二、限时电流速断保护 （电流 II 段）的电流速断保护限时电流速断保护:按与相邻线路电流速断保护相配合且以较短时限获得选择性的电流保护。1、工作原理（1)为了保护本条线路全长，限时电流速断保护的保护范围必须延伸到下一条线路中去.（2）为了保证选择性，就必须使限时电流速断保护的动作带有一定的时限。（3）为了保证速动性,时限应尽量缩短.2、整定计算 （1） 动作电流 电流定值整定原则：不超出相邻Ⅰ段保护范围，习惯上讲:配合。 为确保能够保护全长，灵敏度： 注：若存在多个相邻元件,应分别整...
