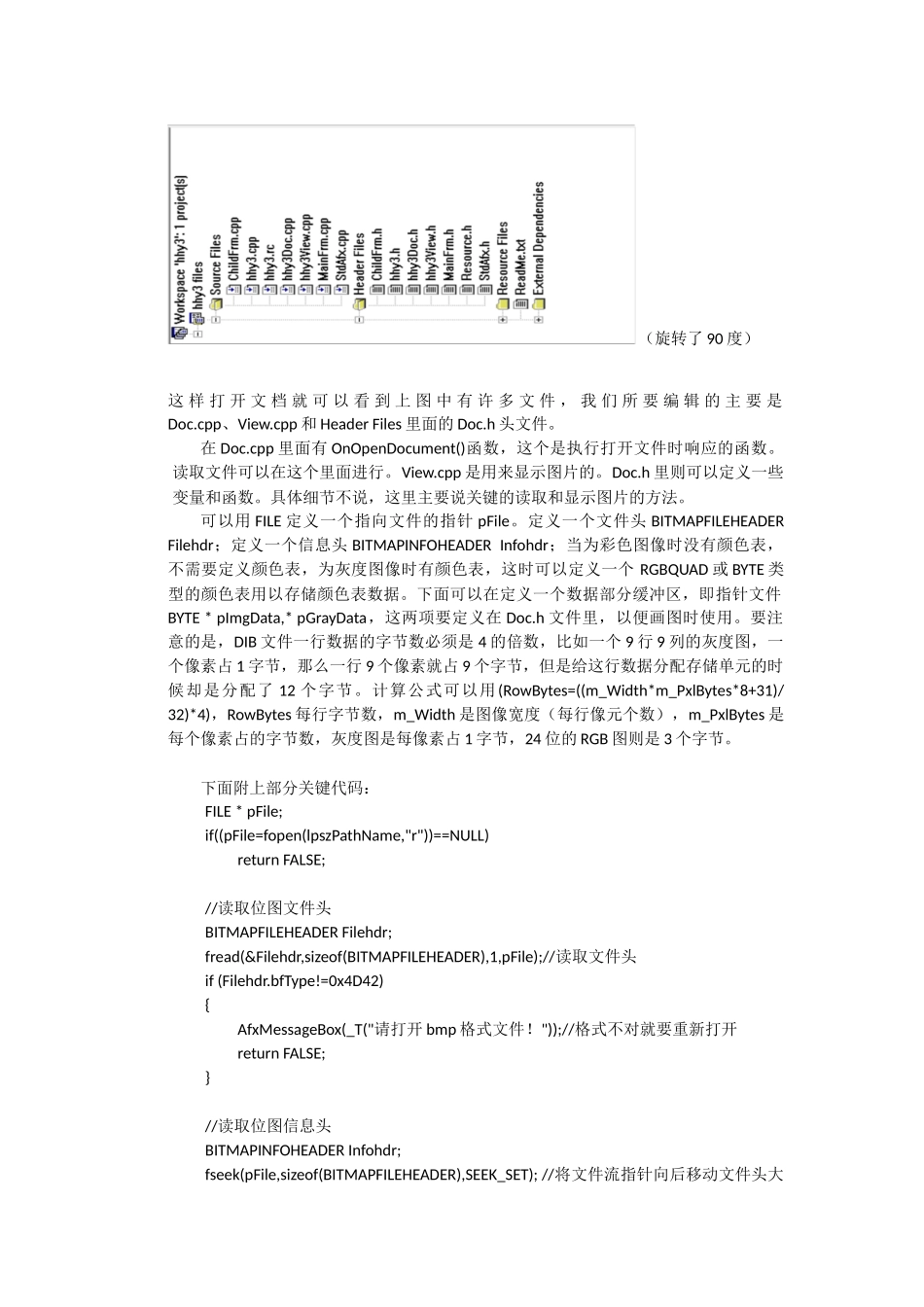

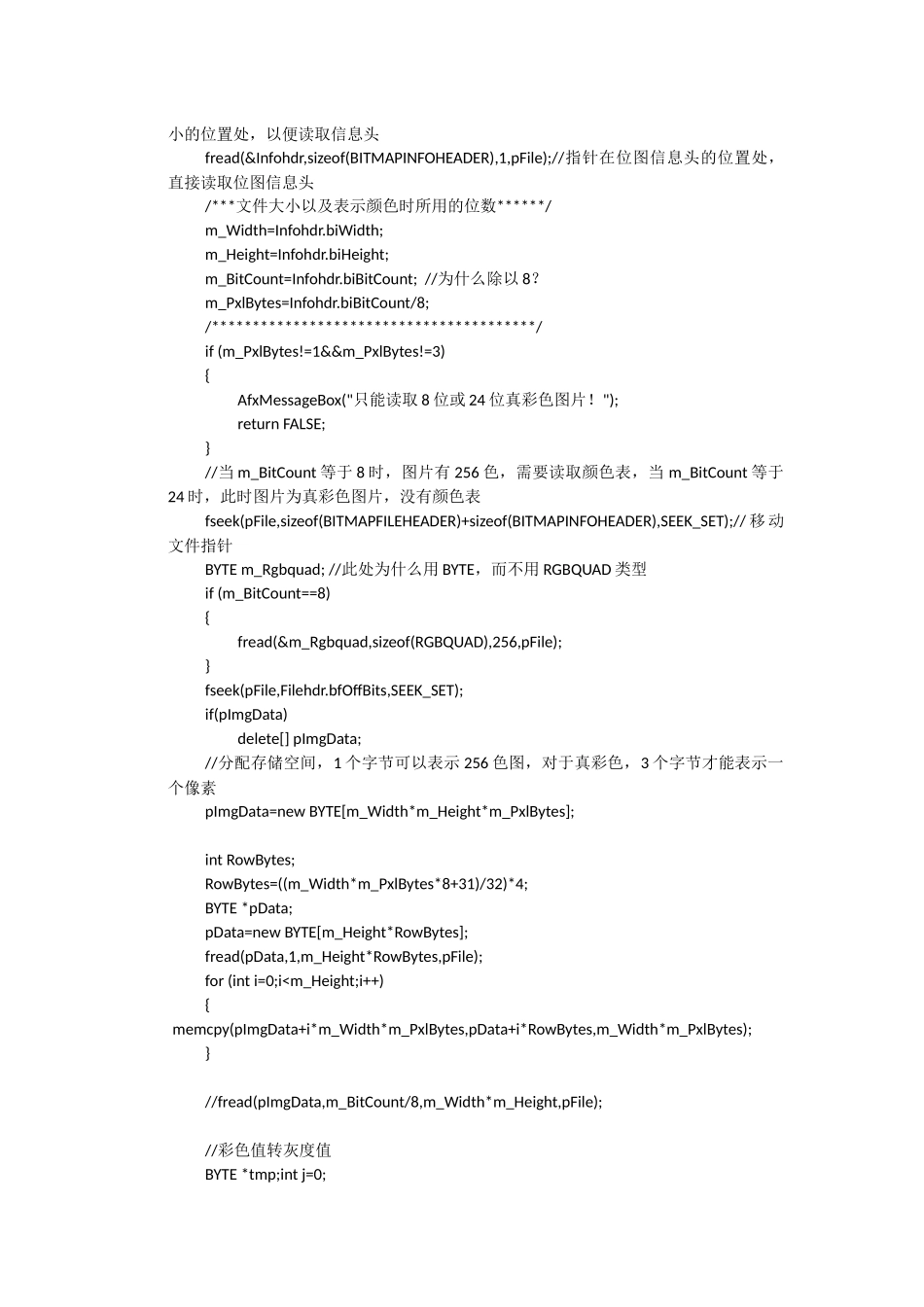

VC6.0MFC读取并显示图片和彩色转灰度By侯海艳（UCAS）关于MFC读取BMP图片，相信对于很多初学者都是一头雾水，找不着头绪。那么就让我浅浅地说一说到底怎么样读取并显示BMP图片吧。因为我也是初学，摸索学习了四五天，由于有些MFC基础，因此大概理清了MFC读取图片的机理。说的不对请提出宝贵建议，高手请绕道。C++的学习难就难在指针上面，我们必须很好地了解数据的存储方式和指针的基本知识。一般来说，数据存储在内存中是以内存块的形式存储的，即给变量分配一定大小的空间，这个空间就像书架一样，里面装满了一本一本的书，每本书就对应着一个数据单元。我们定义一个指针，指向这个内存块，指针的位置就在内存块的开头，即数据的第一个元素。当我们要获取后面的元素的时候就要移动指针获取。下面会具体说。MFC读取BMP图片的形式有两种（这两种仅仅是我实践过的，也许还有别的方法）：第一种就是根据BMP文件的存储方式，按照这种方式自己写代码读取；第二种可以利用两个头文件DIBAPI.H和DIBAPI.CPP，这两个文件定义了读取和获取DIB文件的各种方法，网上可以获取这两个文件。DIB(Device-IndependentBitMap)就是数据无关位图，其实就是BMP文件的一种，这里不多做解释。1.从新建MFC文档开始新建MFC文档的时候，可以选择多文档类型，一般选择默认，但有一点需要注意，当新建这只到了第六步的时候，C*View类的BaseClass要选择CScrollView，而不是默认的CView。如下图：Teeee是我随便命名的工程名（旋转了90度）这样打开文档就可以看到上图中有许多文件，我们所要编辑的主要是Doc.cpp、View.cpp和HeaderFiles里面的Doc.h头文件。在Doc.cpp里面有OnOpenDocument()函数，这个是执行打开文件时响应的函数。读取文件可以在这个里面进行。View.cpp是用来显示图片的。Doc.h里则可以定义一些变量和函数。具体细节不说，这里主要说关键的读取和显示图片的方法。可以用FILE定义一个指向文件的指针pFile。定义一个文件头BITMAPFILEHEADERFilehdr；定义一个信息头BITMAPINFOHEADERInfohdr；当为彩色图像时没有颜色表，不需要定义颜色表，为灰度图像时有颜色表，这时可以定义一个RGBQUAD或BYTE类型的颜色表用以存储颜色表数据。下面可以在定义一个数据部分缓冲区，即指针文件BYTE*pImgData,*pGrayData，这两项要定义在Doc.h文件里，以便画图时使用。要注意的是，DIB文件一行数据的字节数必须是4的倍数，比如一个9行9列的灰度图，一个像素占1字节，那么一行9个像素就占9个字节，但是给这行数据分配存储单元的时候却是分配了12个字节。计算公式可以用(RowBytes=((m_Width*m_PxlBytes*8+31)/32)*4)，RowBytes每行字节数，m_Width是图像宽度（每行像元个数），m_PxlBytes是每个像素占的字节数，灰度图是每像素占1字节，24位的RGB图则是3个字节。下面附上部分关键代码：FILE*pFile;if((pFile=fopen(lpszPathName,"r"))==NULL)returnFALSE;//读取位图文件头BITMAPFILEHEADERFilehdr;fread(&Filehdr,sizeof(BITMAPFILEHEADER),1,pFile);//读取文件头if(Filehdr.bfType!=0x4D42){AfxMessageBox(_T("请打开bmp格式文件！"));//格式不对就要重新打开returnFALSE;}//读取位图信息头BITMAPINFOHEADERInfohdr;fseek(pFile,sizeof(BITMAPFILEHEADER),SEEK_SET);//将文件流指针向后移动文件头大小的位置处，以便读取信息头fread(&Infohdr,sizeof(BITMAPINFOHEADER),1,pFile);//指针在位图信息头的位置处，直接读取位图信息头/***文件大小以及表示颜色时所用的位数******/m_Width=Infohdr.biWidth;m_Height=Infohdr.biHeight;m_BitCount=Infohdr.biBitCount;//为什么除以8？m_PxlBytes=Infohdr.biBitCount/8;/****************************************/if(m_PxlBytes!=1&&m_PxlBytes!=3){AfxMessageBox("只能读取8位或24位真彩色图片！");returnFALSE;}//当m_BitCount等于8时，图片有256色，需要读取颜色表，当m_BitCount等于24时，此时图片为真彩色图片，没有颜色表fseek(pFile,sizeof(BITMAPFILEHEADER)+sizeof(BITMAPINFOHEADER),SEEK_SET);//移动文件指针BYTEm_Rgbquad;//此处为什么用BYTE，而不用RGBQUAD类型if...
