毕业设计最初的构思草图VIP专享VIP免费

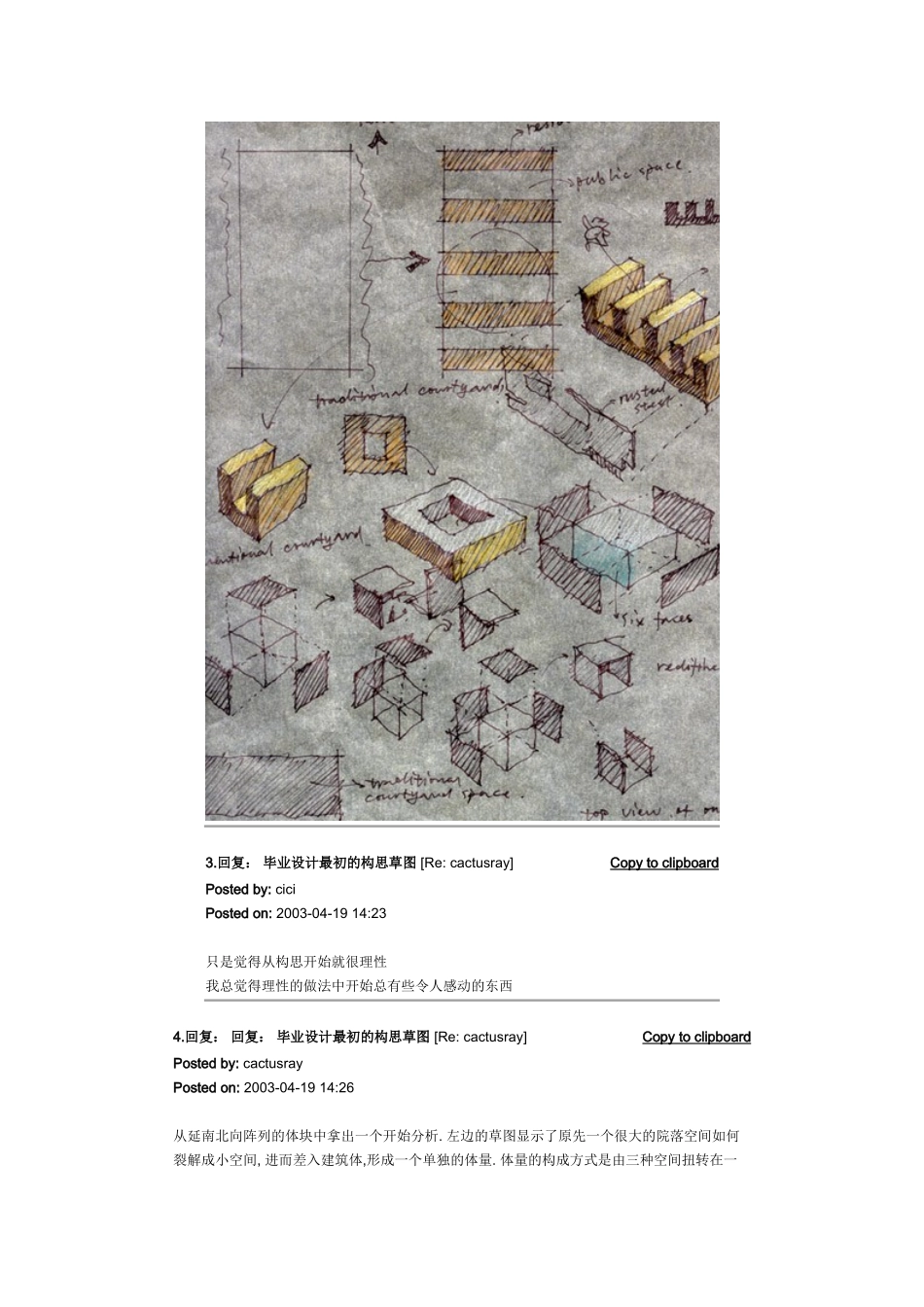

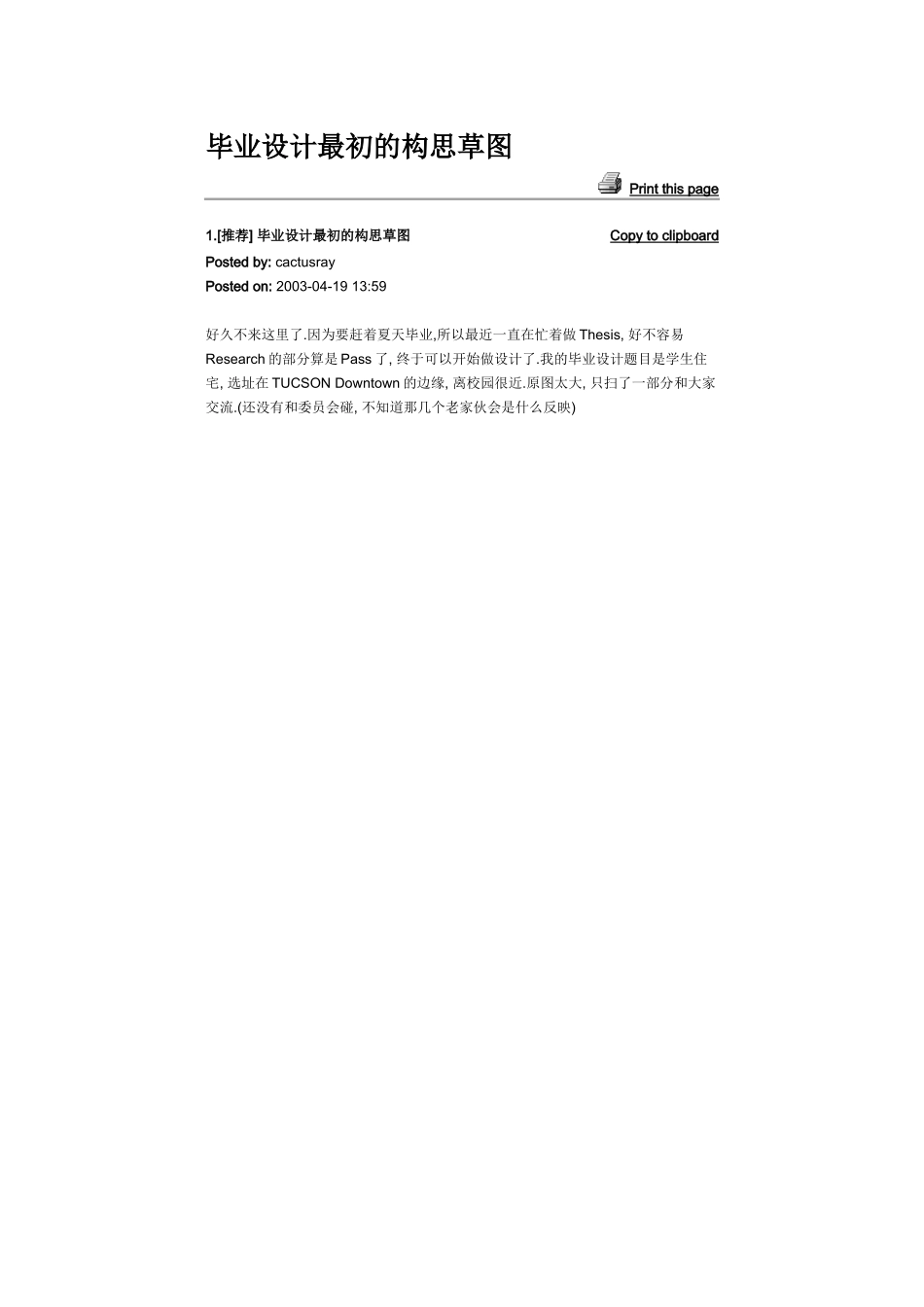

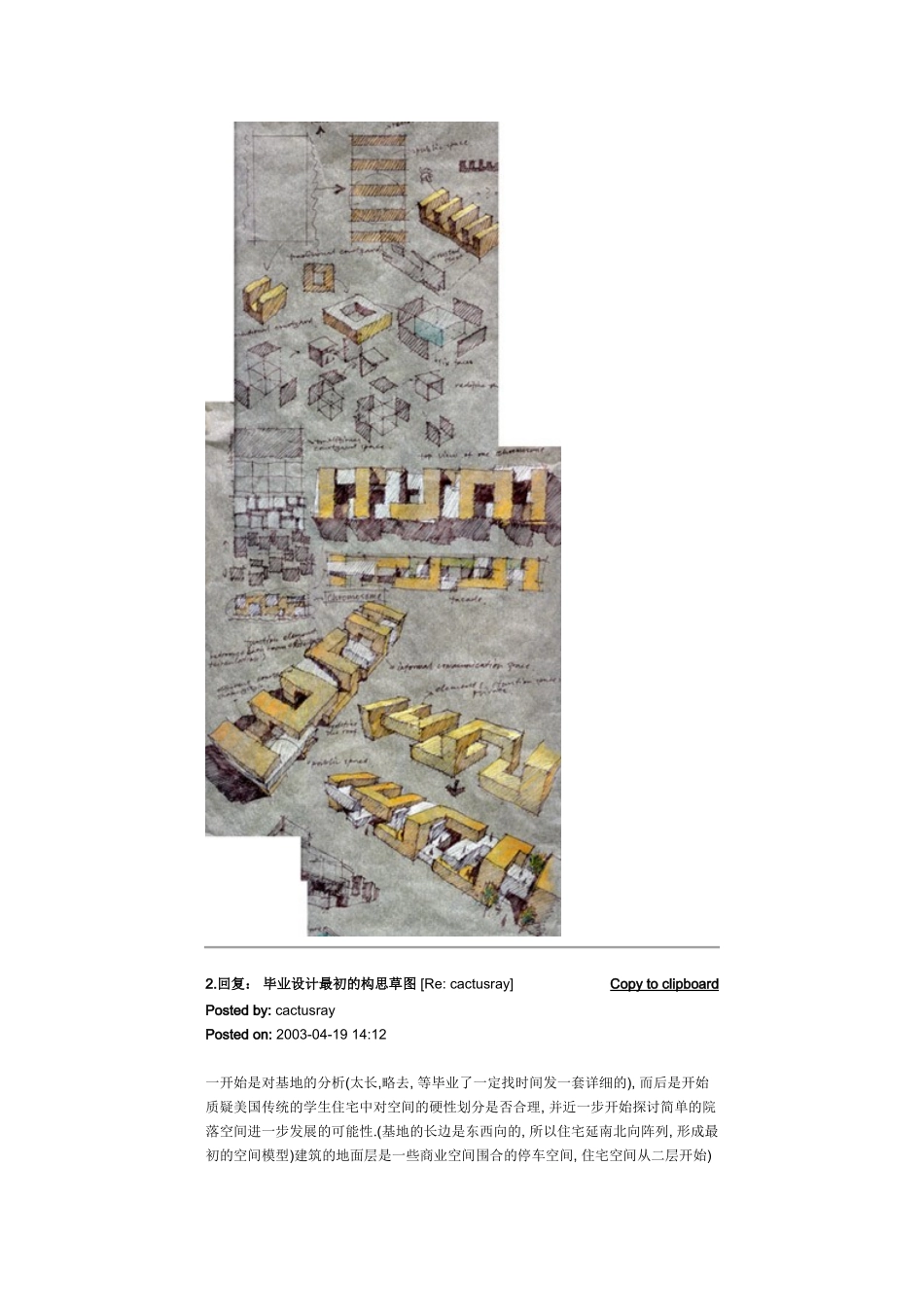

毕业设计最初的构思草图Printthispage1.[推荐]毕业设计最初的构思草图CopytoclipboardPostedby:cactusrayPostedon:2003-04-1913:59好久不来这里了.因为要赶着夏天毕业,所以最近一直在忙着做Thesis,好不容易Research的部分算是Pass了,终于可以开始做设计了.我的毕业设计题目是学生住宅,选址在TUCSONDowntown的边缘,离校园很近.原图太大,只扫了一部分和大家交流.(还没有和委员会碰,不知道那几个老家伙会是什么反映)2.回复：毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-1914:12一开始是对基地的分析(太长,略去,等毕业了一定找时间发一套详细的),而后是开始质疑美国传统的学生住宅中对空间的硬性划分是否合理,并近一步开始探讨简单的院落空间进一步发展的可能性.(基地的长边是东西向的,所以住宅延南北向阵列,形成最初的空间模型)建筑的地面层是一些商业空间围合的停车空间,住宅空间从二层开始)3.回复：毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:ciciPostedon:2003-04-1914:23只是觉得从构思开始就很理性我总觉得理性的做法中开始总有些令人感动的东西4.回复：回复：毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-1914:26从延南北向阵列的体块中拿出一个开始分析.左边的草图显示了原先一个很大的院落空间如何裂解成小空间,进而差入建筑体,形成一个单独的体量.体量的构成方式是由三种空间扭转在一起,我称之为一个"染色体",于是住宅的空间顺序由建筑体块-院落空间-建筑体块...转变为单纯的"染色体"的阵列.右边上面是一个"染色体"的顶视,下边是立面.可以看出在新的"染色体"中建筑的形式失去了方向感.6.回复：回复：回复：毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-1914:35这是一个"染色体"的鸟瞰,体量自身具备了很强的产生阴影和自然通风的潜力,以次回应当地的沙漠气候.另外"染色体"重新定义了许多小空间(比如屋顶),院落的产生由两维转向三维,不同空间之间复杂的关系是对住户之间复杂关系的尊重,同时也为多样化的行为提供了一个平台.7.回复：回复：回复：回复：毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-1914:48这张草图是想说明"染色体"空间是怎么形成的.上面其实是空间的主体(黄色的结构),我称之为功能空间(FunctionSpace,包括卧室,厕所,厨房...),它类似于一个DNA结构的扭转定义出染色体的公共空间(PublicSpace),白色的体量我称之为非典型性(有点吓人的名字)交流空间(InformalCommunicaionSpace,包括起居,餐饮空间,服务空间如学习室,洗衣房...),它也以同样的方式扭转,并和功能空间缠绕在一起,进而对公共空间重新定义,于是产生出一个完整的"染色体"(下图所示)19.回复：回复：回复：[推荐]毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-2309:42下面是想法的继续发展(我尽量保持这个设计的连续性),进一步思考建筑与环境(广义)的关系,包括形式,材料,LANDSAPE...我的CHAIR是FOCUS在城市设计方向的,所以特别关心这方面的问题.20.回复：回复：回复：回复：[推荐]毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-2309:44在"染色体"空间的基础上,进一步发展出"表皮"的概念.很多原先暴露于阳光下的屋顶空间被重新定义为"INBETWEENSPACE",而不同"染色体"之间的空间由于"表皮的裂解而被划分为小空间.草图上面是一个"染色体"的表皮,而下面则是表皮包裹住"染色体"后的样子.21.回复：回复：回复：回复：回复：[推荐]毕业设计最初的构思草图[Re:cactusray]CopytoclipboardPostedby:cactusrayPostedon:2003-04-2309:45这张草图是想要讨论"表皮"所用的材料.我一开始是想用普通的STEEL,上面有规则阵列的圆空.在产生阴影的同时允许阳关和空气通过.在雨季,几场雨之后,材料表面会被迅速氧化而生锈,产生动人的肌理和颜色.建筑于是以一种自然的方式容入环境.任何对材料表面作做的人为处理都会在材料和环境间产生...
