cad画法几何建筑施工图1VIP免费

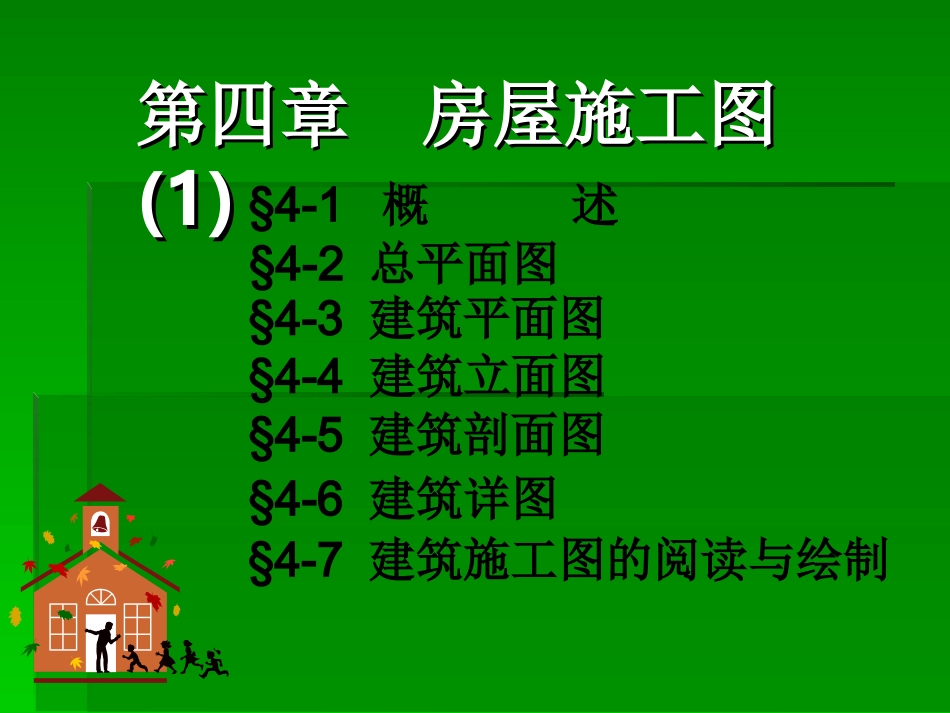

cad画法几何建筑施工图1_第1页
1/65

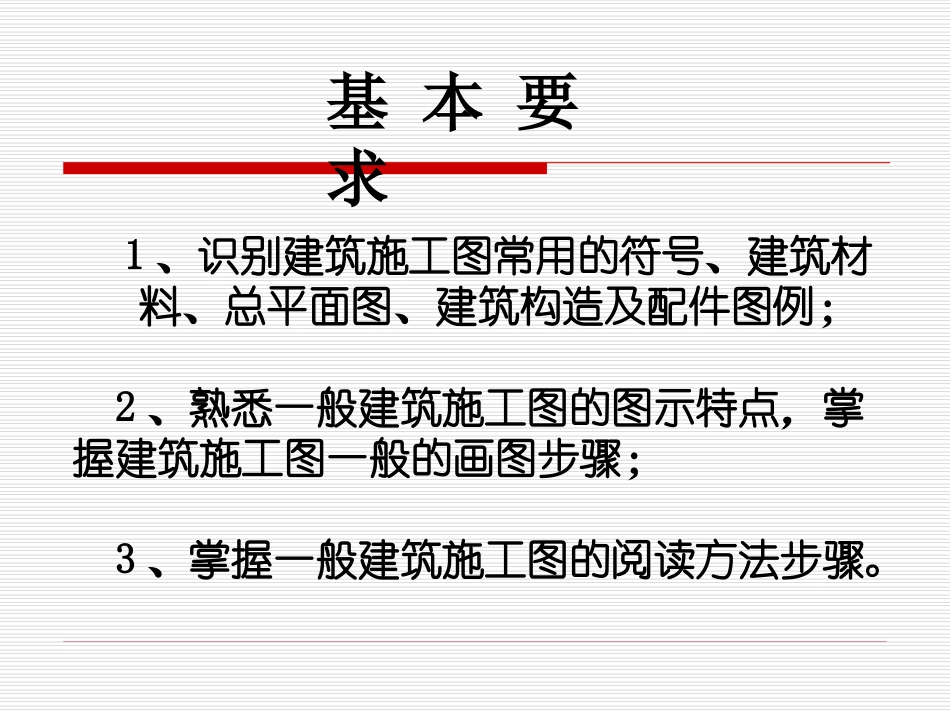

cad画法几何建筑施工图1_第2页
2/65

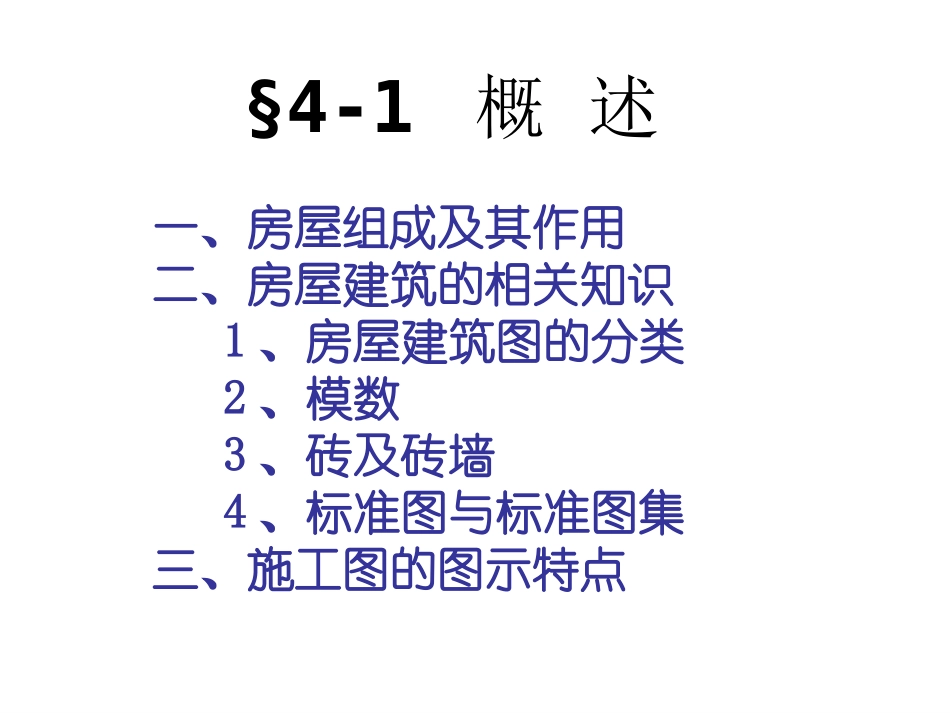

cad画法几何建筑施工图1_第3页
3/65
第四章房屋施工图第四章房屋施工图(1)(1)§4-1概述§4-2总平面图§4-3建筑平面图§4-4建筑立面图§4-5建筑剖面图§4-6建筑详图§4-7建筑施工图的阅读与绘制1、识别建筑施工图常用的符号、建筑材料、总平面图、建筑构造及配件图例;2、熟悉一般建筑施工图的图示特点,掌握建筑施工图一般的画图步骤;3、掌握一般建筑施工图的阅读方法步骤。基本要求§4-1概述一、房屋组成及其作用二、房屋建筑的相关知识1、房屋建筑图的分类2、模数3、砖及砖墙4、标准图与标准图集三、施工图的图示特点楼梯内墙外墙窗洞外墙窗台地面门台阶1、房屋的组成虽然各种房屋的使用要求、空间组合、外形处理、结构形式和规模大小等各有不同,但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成,如下图(是一幢三层的小别墅住宅)所示。一、房屋的组成及及其作用基础起着承受和传递荷载的作用;屋顶、外墙、雨蓬等起着隔热、保温、避风遮雨的作用;屋面、天沟、雨水管、散水等起着排水的作用;台阶、门、走廊、楼梯起着沟通房屋内外、上下交通的作用;窗则主要用于采光和通风;墙群、勒脚、踢脚板等起着保护墙身的作用。地面楼梯外墙窗天窗(老虎窗)屋面勒脚装饰线条基础散水楼面常见的建筑术语•横墙:沿建筑宽度方向的墙•纵墙:沿建筑长度方向的墙•进深:纵墙之间的距离,以轴线为基准•开间:横墙之间的距离,轴线为基准•山墙:外横墙女儿墙:外墙从屋顶上高出屋面的部分•层高:相邻两层的地坪高度差•净高:构件下表面与地坪(楼地板)的高度差•建筑面积:建筑所占面积×层数•使用面积:房间内的净面积•交通面积:建筑物中用于通行的面积•构件面积:建筑构件所占用的面积•绝对标高——青岛市外黄海海平面年平均高度为+0.000标高•相对标高——建筑物底层室内地坪为+0.000标高一、房屋的组成及其作用(续1)1、承重直接或间接支承风、雨、雪、人、物和房屋自重等荷载。如屋面、楼板、梁、墙、基础等2、防护防止风、沙、雨、雪和阳光的侵蚀或干扰。如屋面、雨篷和外墙等3、交通沟通房屋内外或上下交通。如门、走廊、楼梯、台阶4、通风、采光如窗、门等5、排水如天沟、雨水管、散水、明(暗)沟等房屋是由许多构件、配件和装饰构造组成的。6、保护墙身保护内墙如踢脚等保护外墙如勒脚、防潮层等二、房屋建筑的相关知识1、房屋建筑图的分类⑴按设计过程来分⑵按施工图专业或工种来分①方案图②初步设计图③扩大初步设计图或技术设计图④施工图⑤竣工图①建筑施工图简称建施图②结构施工图简称结施图③设备施工图简称设施图二、房屋建筑的相关知识(续1)⑶按施工图的内容或作用来分①图纸目录②设计总说明(即首页)③建筑施工图(建施图)建筑总平面图、建筑平面图、建筑立面图、建筑剖面图及建筑详图④结构施工图(结施图)结构平面布置图和各构件结构详图⑤设备施工图(设施图)给水排水、采暖通风、电气等设备的布置平面图及其详图建筑施工图按专业及其内容分类•建筑施工图(简称建施图)主要用于表达建筑物的规划位置、外部造型、内部各房间的布置、内外装修及构造施工要求等。主要包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图等。•结构施工图(简称结施图)主要用于表达建筑物承重结构的结构类型、结构布置、构件种类、数量、大小、作法等。主要包括结构设计说明、结构平面布置图及构件详图等。•设备施工图(简称设施图)主要用于表达建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求。主要包括各种设备的平面布置图、轴测图、系统图及详图等二、房屋建筑的相关知识(续2)2、建筑模数协调统一标准(GBJ2-86)为了实现大规模工业化生产,使不同材料、不同形式及不同方法制造的建筑构配件及组合件具有较大的通用性和互换性,建筑业及其相关行业须共同遵守模数协调标准。建筑模数指选定的尺寸单位,作为尺度协调的增值单位。是建筑设计、施工、建材及其制品生产、建筑设备等各方面进行尺度协调的基础。2、建筑模数协调统一标准(GBJ2-86)(续)基本模数建筑模数选定的基本尺寸单位符号M1M=100...
