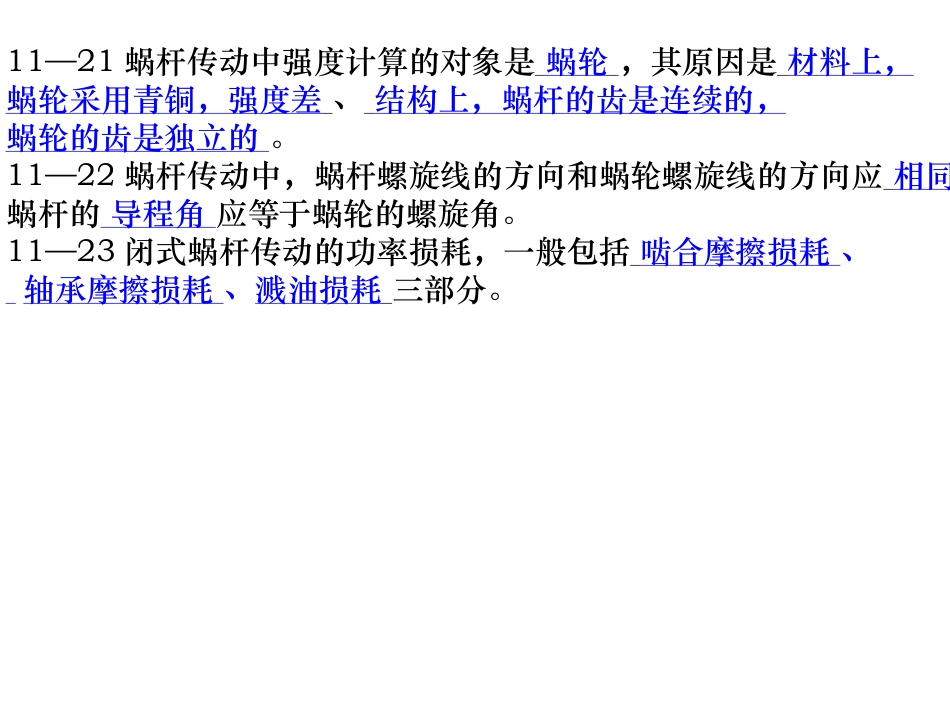

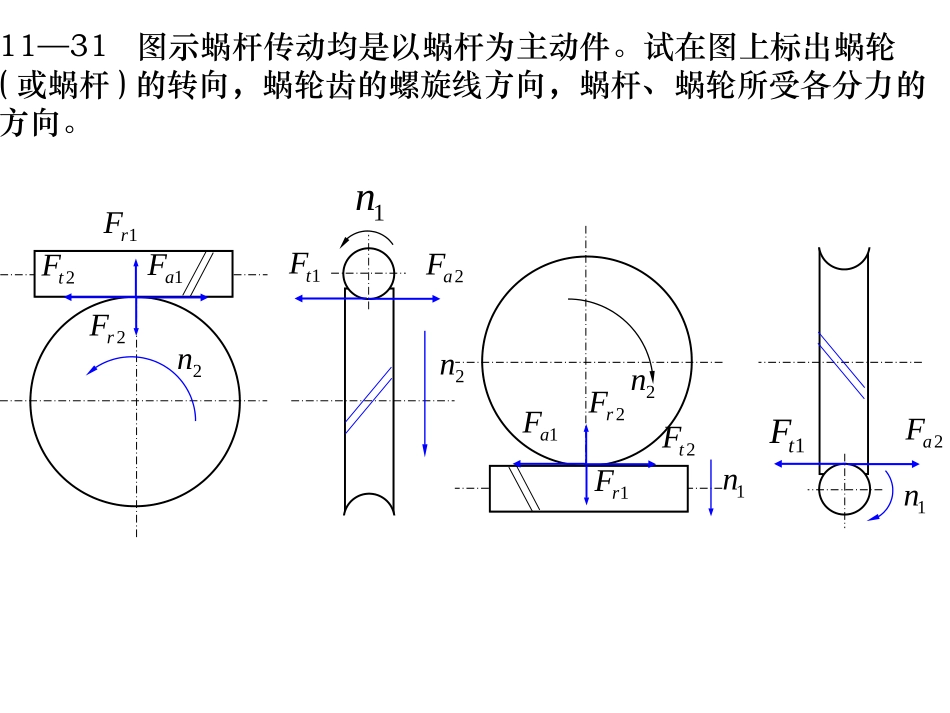

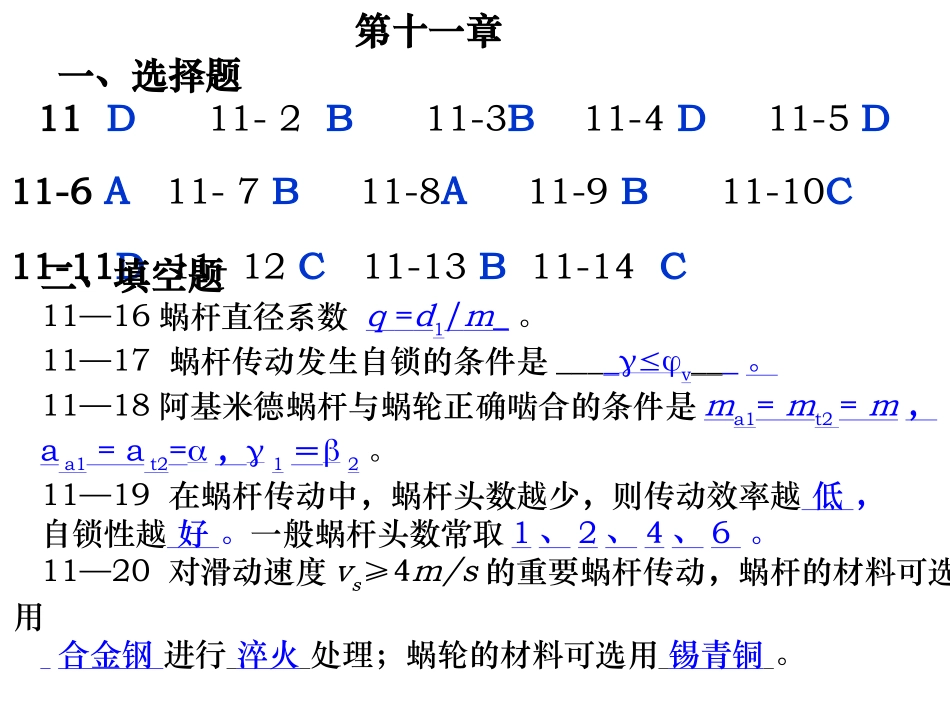

第十一章一、选择题11D11-2B11-3B11-4D11-5D11-6A11-7B11-8A11-9B11-10C11-11D11-12C11-13B11-14C二、填空题11—16蜗杆直径系数q=d1/m_。11—17蜗杆传动发生自锁的条件是____v___。11—18阿基米德蜗杆与蜗轮正确啮合的条件是ma1=mt2=m，aa1=at2=，1＝2。11—19在蜗杆传动中，蜗杆头数越少，则传动效率越低，自锁性越好。一般蜗杆头数常取1、2、4、6。11—20对滑动速度vs≥4m/s的重要蜗杆传动，蜗杆的材料可选用合金钢进行淬火处理；蜗轮的材料可选用锡青铜。11—21蜗杆传动中强度计算的对象是蜗轮，其原因是材料上，蜗轮采用青铜，强度差、结构上，蜗杆的齿是连续的，蜗轮的齿是独立的。11—22蜗杆传动中，蜗杆螺旋线的方向和蜗轮螺旋线的方向应相同，蜗杆的导程角应等于蜗轮的螺旋角。11—23闭式蜗杆传动的功率损耗，一般包括啮合摩擦损耗、轴承摩擦损耗、溅油损耗三部分。11—31图示蜗杆传动均是以蜗杆为主动件。试在图上标出蜗轮(或蜗杆)的转向，蜗轮齿的螺旋线方向，蜗杆、蜗轮所受各分力的方向。1n2tF1aF1rF2rF1tF2aF2n2n2n1n1n1tF2aF2tF1aF1rF2rF11—32如图所示传动系统，已知输出轴n6的方向。(1)使各轴轴向力较小，确定斜齿轮3、4和蜗杆蜗轮1、2的螺旋线方向(标在图上或用文字说明)及各轴的转向；(2)在图中标出各齿轮轴向力的方向。1234565aF6aF4aF3aF2aF1tF1aF蜗杆左旋6nWDv1aF2tF1tF2aF1rF2rF1n四、设计计算题11—33某传动装置中采用蜗杆传动，电机功率P=10kW，转速n＝970r／mim，蜗杆传动参数：z1＝2，z2＝60，q＝8，m＝8，右旋，蜗杆蜗轮啮合效率η1=0.75，整个传动系统总效率η=0.70，卷筒直径D=600mm，试求：(1)重物上升时，电机的转向（画在图上）；(2)重物上升的速度v；(3)重物的最大重量W；(4)蜗杆蜗轮所受各力大小，并标出各力的方向。解：（1）如图（2）30260122121zznnismsmmDvn/015.1/78.1015386.326002386.39009703030/302112NvPW55.6896015.17.010103（3）（4）NmmnPT6.9845397010105.955.95511NmmiTT221520675.036.98453112NqzdTFFat7.1230682984532984532211121NmzdTFFta92308602215206222152062222221NFFFtrr335920tan923tan221圈59.1200100010002DGDL11—34图示为简单手动起重装置。已知：m＝8，z1＝1，z2＝40，q＝10，卷筒直径D=200mm，试确定：(1)重物上升1m，手柄应转多少圈？若蜗杆为右旋，当重物上升时，手柄转向如何（画在图上）？(2)若蜗杆蜗轮齿面间的当量摩擦系数为fv=0.2，此机构是否自锁？(3)若重物重量G=1000N，人手推力F=50N，计算手柄力臂长度L；(4)当提升重物或降下重物时，蜗轮齿面是单侧受载还是双侧受载?解：（1）圈66.6359.11402121zz3.11)arctan(vvf（2）71.5)101arctan()arctan(1qzv自锁LFLT5013269.0)3.1171.5tan(1.0)tan(tanvLLiTT8.6533269.01405012mmL9.1528.653100000NmmDGT1000002200100022（4）当提升重物时，蜗轮齿面左侧受力，降下重物时，重力为驱动力，蜗轮的工作齿面没有改变，因此为单侧受载。1—35已知一蜗杆传动，蜗杆为主动，转速nl=1440r/min，蜗杆头数zl=2，模数m=4mm，蜗杆直径系数q=10，蜗杆材料为钢，齿面硬度大于45HRC，磨削，蜗轮材料为铸锡青铜，求该传动的啮合效率η1和总效率η。3.11)102arctan()arctan(1qzsmndvs/07.33.11cos600001440104cos10006011解：查表11-18，fv=0.028，v=136，则8724.0)6.13.11tan(3.11tan)tan(tan1v83.0)96.0~95.0(11—37如图所示传动系统，已知电机转动方向。(1)试说明为什么带传动布置在高速级，而链传动布置在低速级？(2)使各轴轴向力较小，确定斜齿轮3、4和蜗杆蜗轮5、6的螺旋线方向(标在图上或用文字说明)；(3)在图中标出所有轴向力的方向。1nK向K123456561aF2aF3aF4aF5aF6aFK1n2n3n4n5n6n6n（1）带传动布置在高速级是因为：带传递的力不宜过大，否则容易打滑；带有过载保护的作用；带是弹性体，有缓冲吸振的作用。链传动布置在低速级是因为：链传动具有多边形效应，高速时冲击振动大，动载荷大。（2）如图。蜗轮6为右旋。
