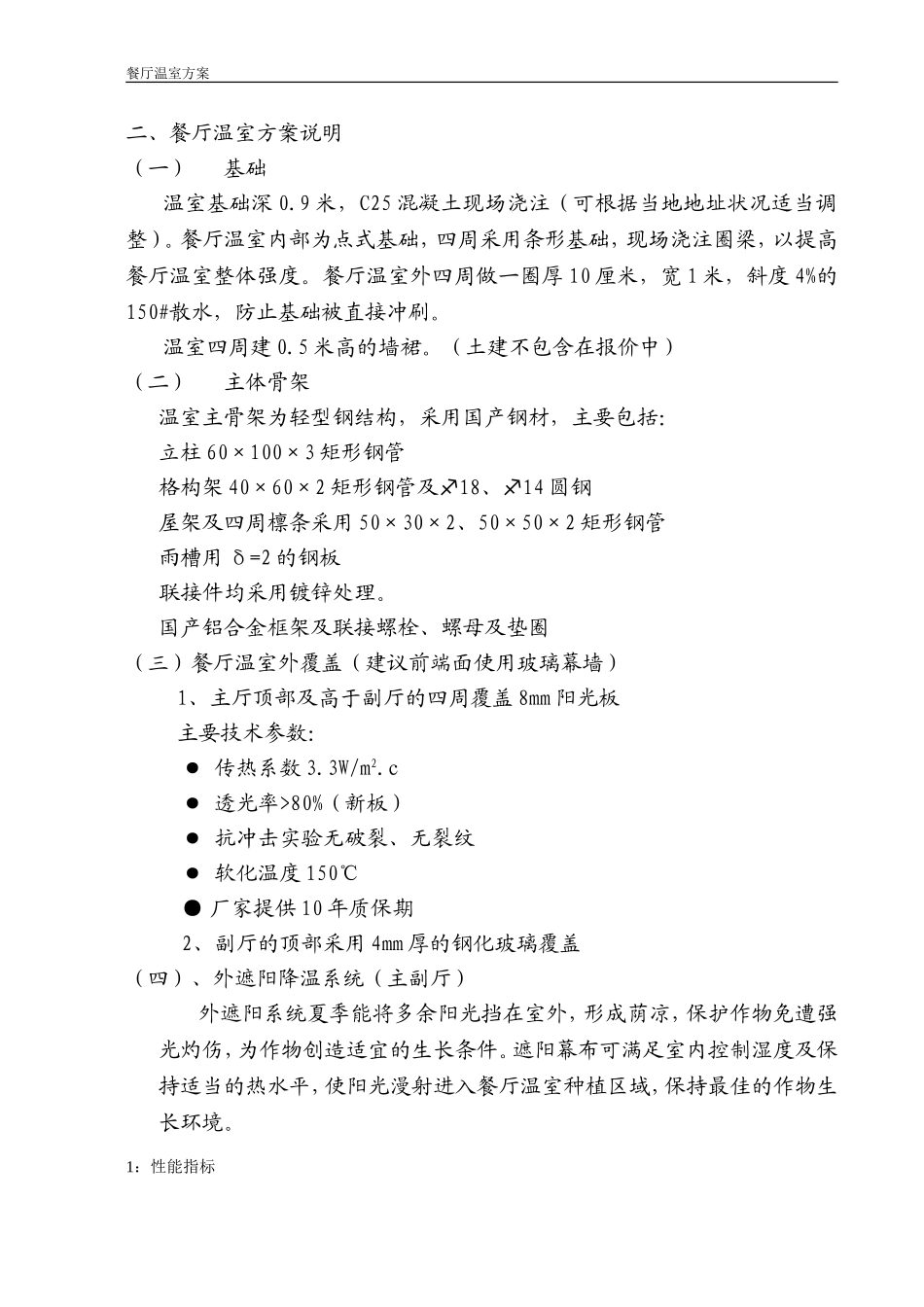

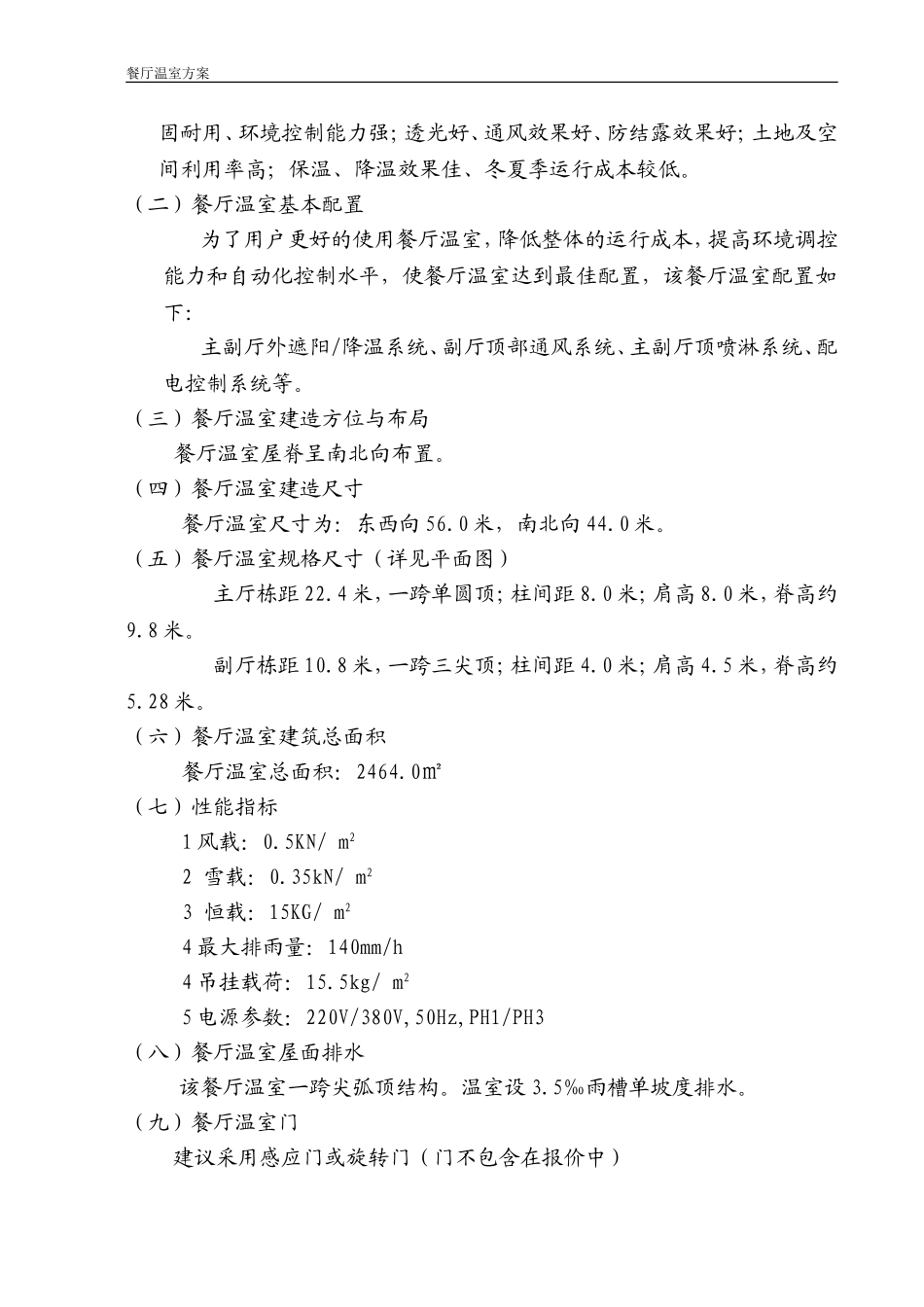

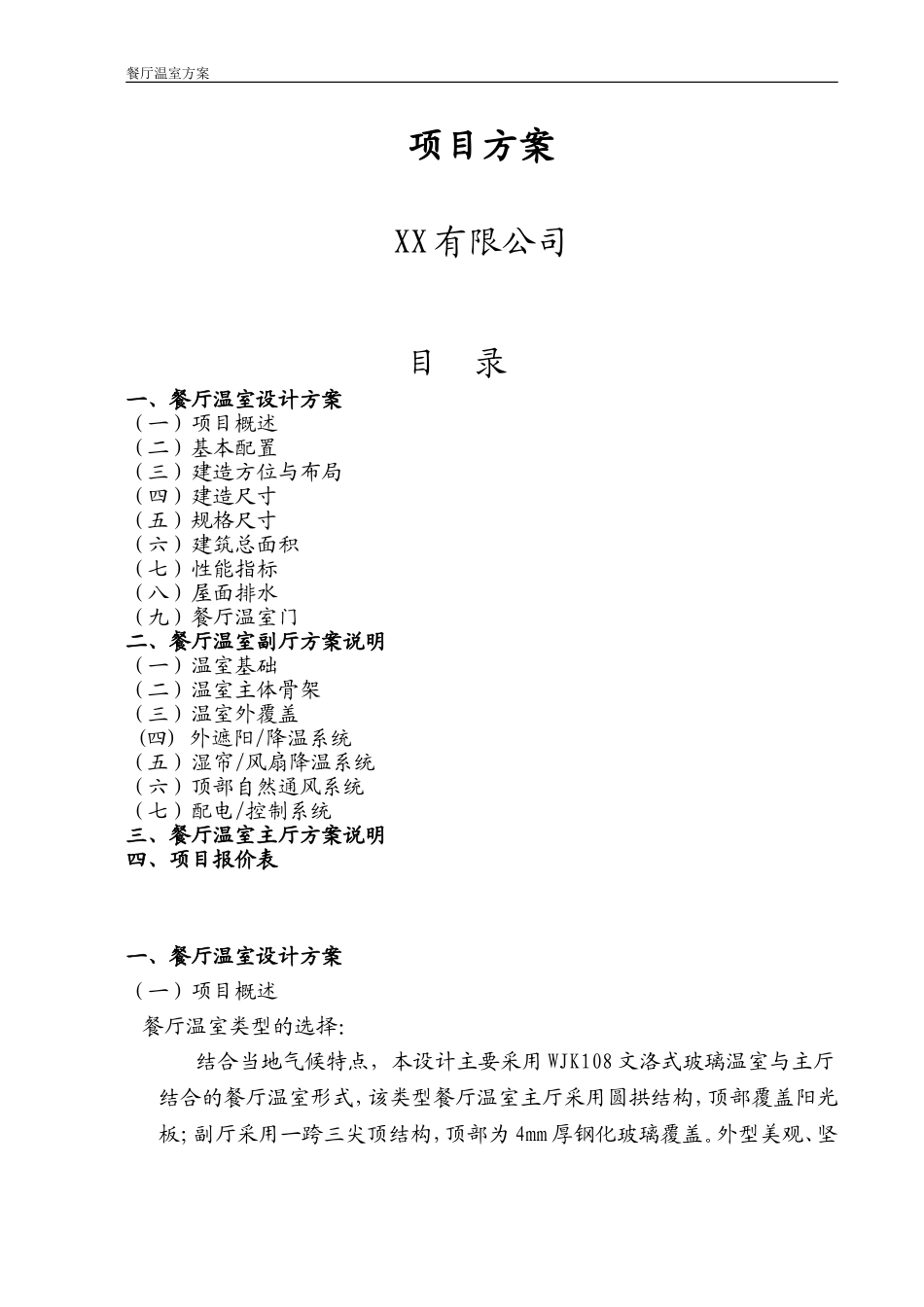

餐厅温室方案项目方案XX有限公司目录一、餐厅温室设计方案（一）项目概述（二）基本配置（三）建造方位与布局（四）建造尺寸（五）规格尺寸（六）建筑总面积（七）性能指标（八）屋面排水（九）餐厅温室门二、餐厅温室副厅方案说明（一）温室基础（二）温室主体骨架（三）温室外覆盖(四)外遮阳/降温系统（五）湿帘/风扇降温系统（六）顶部自然通风系统（七）配电/控制系统三、餐厅温室主厅方案说明四、项目报价表一、餐厅温室设计方案（一）项目概述餐厅温室类型的选择：结合当地气候特点，本设计主要采用WJK108文洛式玻璃温室与主厅结合的餐厅温室形式，该类型餐厅温室主厅采用圆拱结构，顶部覆盖阳光板；副厅采用一跨三尖顶结构，顶部为4mm厚钢化玻璃覆盖。外型美观、坚餐厅温室方案固耐用、环境控制能力强；透光好、通风效果好、防结露效果好；土地及空间利用率高；保温、降温效果佳、冬夏季运行成本较低。（二）餐厅温室基本配置为了用户更好的使用餐厅温室，降低整体的运行成本，提高环境调控能力和自动化控制水平，使餐厅温室达到最佳配置，该餐厅温室配置如下：主副厅外遮阳/降温系统、副厅顶部通风系统、主副厅顶喷淋系统、配电控制系统等。（三）餐厅温室建造方位与布局餐厅温室屋脊呈南北向布置。（四）餐厅温室建造尺寸餐厅温室尺寸为：东西向56.0米，南北向44.0米。（五）餐厅温室规格尺寸（详见平面图）主厅栋距22.4米，一跨单圆顶；柱间距8.0米；肩高8.0米，脊高约9.8米。副厅栋距10.8米，一跨三尖顶；柱间距4.0米；肩高4.5米，脊高约5.28米。（六）餐厅温室建筑总面积餐厅温室总面积：2464.0㎡（七）性能指标1风载：0.5KN/m22雪载：0.35kN/m23恒载：15KG/m24最大排雨量：140mm/h4吊挂载荷：15.5kg/m25电源参数：220V/380V,50Hz,PH1/PH3（八）餐厅温室屋面排水该餐厅温室一跨尖弧顶结构。温室设3.5‰雨槽单坡度排水。（九）餐厅温室门建议采用感应门或旋转门（门不包含在报价中）餐厅温室方案二、餐厅温室方案说明（一）基础温室基础深0.9米，C25混凝土现场浇注（可根据当地地址状况适当调整）。餐厅温室内部为点式基础，四周采用条形基础，现场浇注圈梁，以提高餐厅温室整体强度。餐厅温室外四周做一圈厚10厘米，宽1米，斜度4%的150#散水，防止基础被直接冲刷。温室四周建0.5米高的墙裙。（土建不包含在报价中）（二）主体骨架温室主骨架为轻型钢结构，采用国产钢材，主要包括：立柱60×100×3矩形钢管格构架40×60×2矩形钢管及18、14圆钢屋架及四周檩条采用50×30×2、50×50×2矩形钢管雨槽用δ=2的钢板联接件均采用镀锌处理。国产铝合金框架及联接螺栓、螺母及垫圈（三）餐厅温室外覆盖（建议前端面使用玻璃幕墙）1、主厅顶部及高于副厅的四周覆盖8mm阳光板主要技术参数：●传热系数3.3W/m2.c●透光率>80%（新板）●抗冲击实验无破裂、无裂纹●软化温度150℃●厂家提供10年质保期2、副厅的顶部采用4mm厚的钢化玻璃覆盖（四）、外遮阳降温系统（主副厅）外遮阳系统夏季能将多余阳光挡在室外，形成荫凉，保护作物免遭强光灼伤，为作物创造适宜的生长条件。遮阳幕布可满足室内控制湿度及保持适当的热水平，使阳光漫射进入餐厅温室种植区域，保持最佳的作物生长环境。1：性能指标餐厅温室方案行程(m)3.70运行速度(m/min)0.29单程运行时间(min)12.75电源(三相/50HZ)380V电机功率(KW)0.552、系统基本组成1）外遮阳构架：餐厅温室顶部安装外遮阳骨架。纵向运行。选用50X50镀锌方管，联栋间用镀锌方管和连接件组合成网架结构。支架部分强度可靠，外形美观。2）传动机构：采用齿条传动机构，通过减速电机与之联结的传动轴输出动力。传动轴采用φ34×3.5钢管，中部与电机相连，其余部分齿条均布相连；驱动杆和推幕部分采用新型铝型材组件，横向布置，拉动幕面开合，使幕布在运行中平展美观。3）幕线:双层幕线选用国产黑色聚酯幕线，防锈，变形小。4）控制部分控制箱内装有幕展开与合拢两套接触器件，既可手动开、停，又可通过行程开关，实现自动停车。5）幕布：选用阳柯牌、优质黑色外用幕布，遮阳率70%。质量保证期为5年，使用期8年（五）、屋顶喷淋系统1）布置形式...
