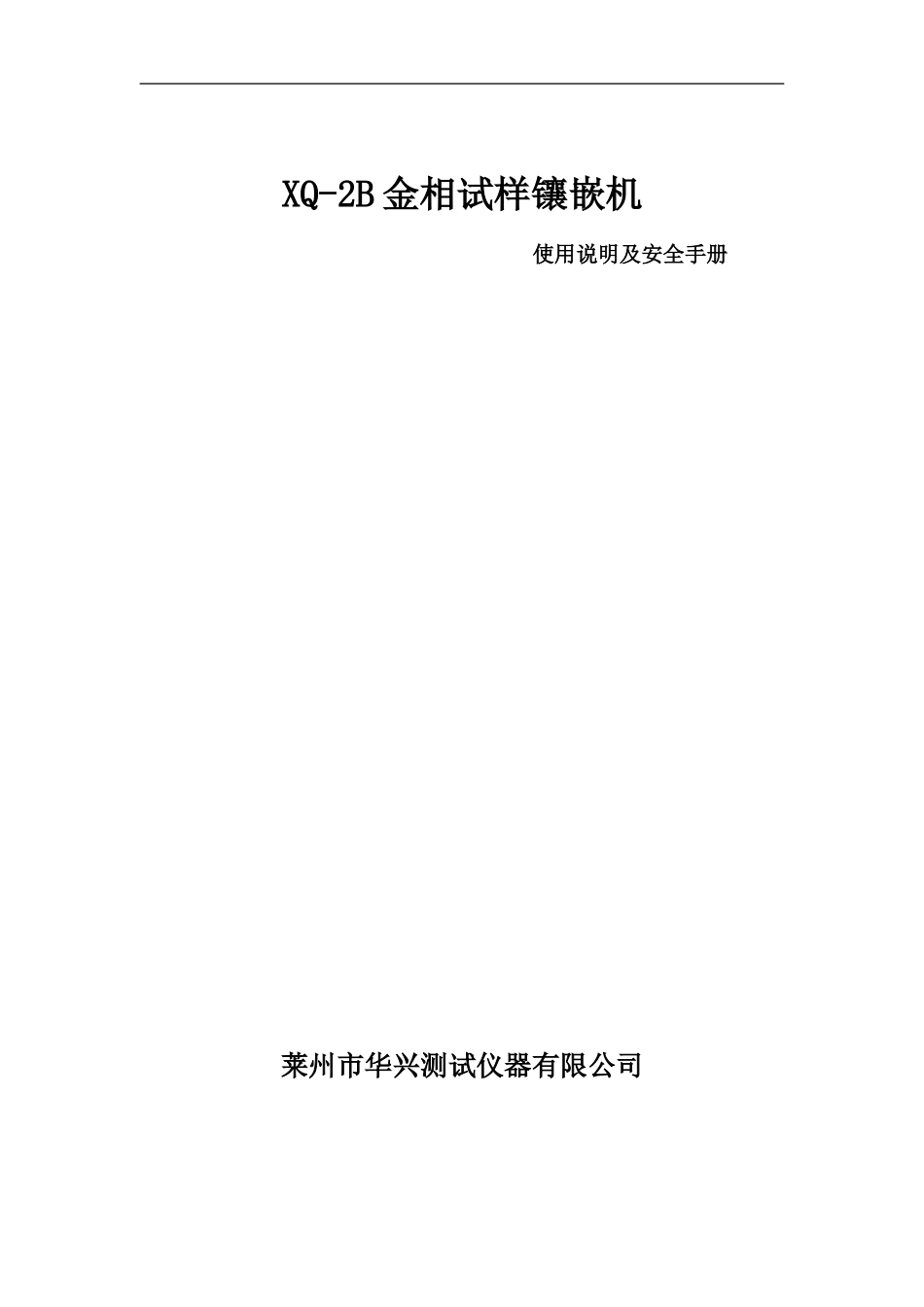

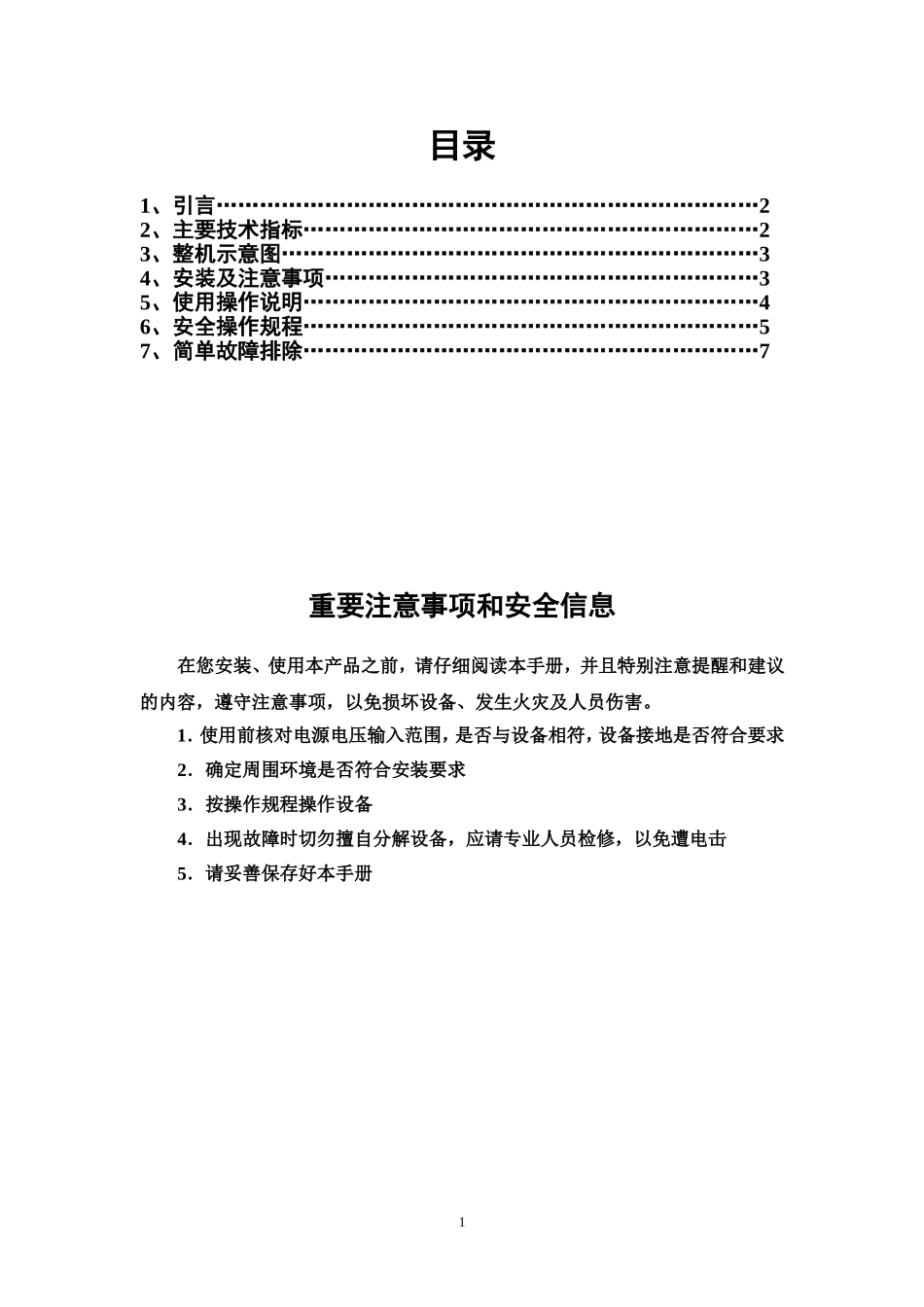

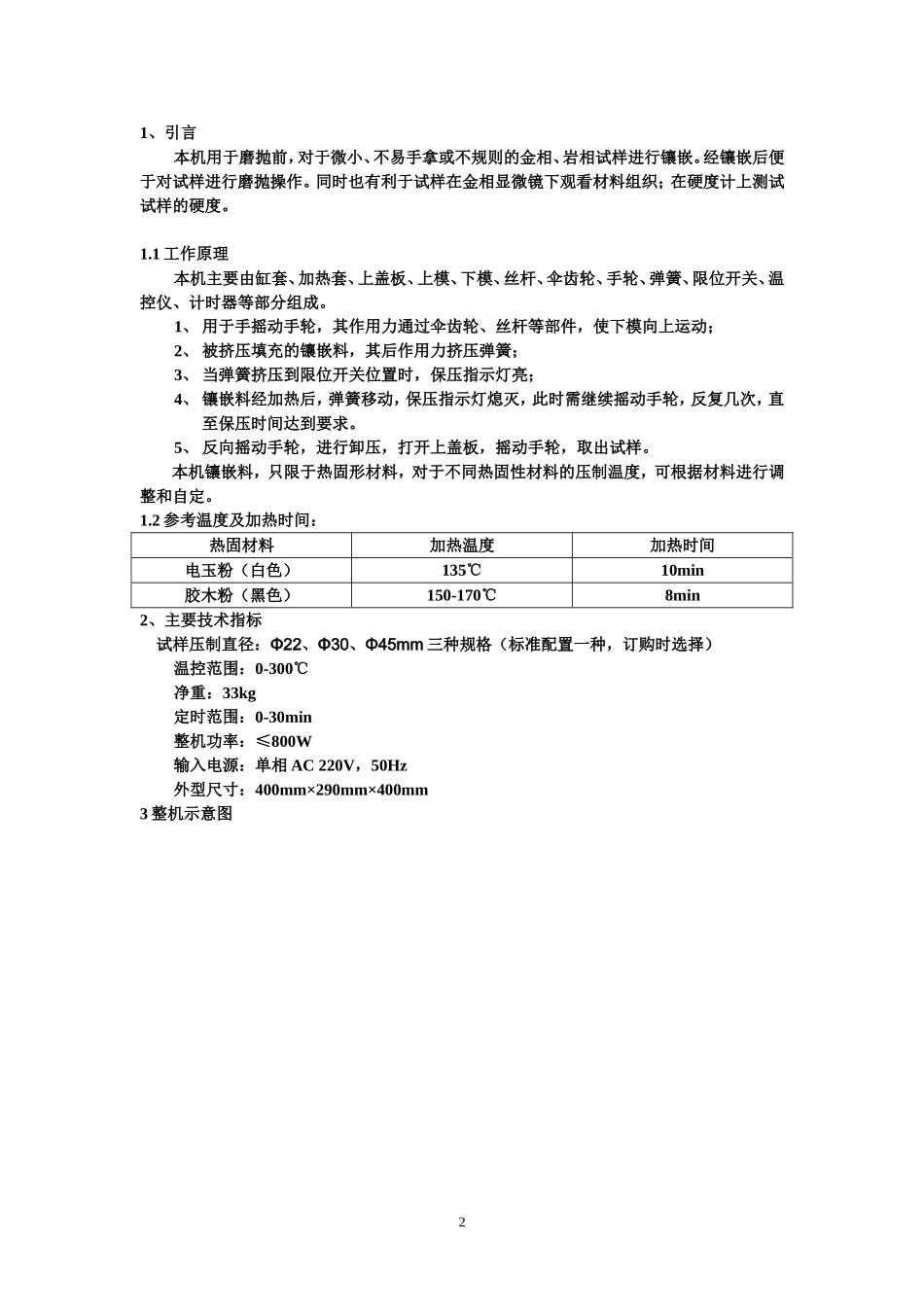

XQ-2B金相试样镶嵌机使用说明及安全手册莱州市华兴测试仪器有限公司目录1、引言…………………………………………………………………22、主要技术指标………………………………………………………23、整机示意图…………………………………………………………34、安装及注意事项……………………………………………………35、使用操作说明………………………………………………………46、安全操作规程………………………………………………………57、简单故障排除………………………………………………………7重要注意事项和安全信息在您安装、使用本产品之前，请仔细阅读本手册，并且特别注意提醒和建议的内容，遵守注意事项，以免损坏设备、发生火灾及人员伤害。1．使用前核对电源电压输入范围，是否与设备相符，设备接地是否符合要求2．确定周围环境是否符合安装要求3．按操作规程操作设备4．出现故障时切勿擅自分解设备，应请专业人员检修，以免遭电击5．请妥善保存好本手册11、引言本机用于磨抛前，对于微小、不易手拿或不规则的金相、岩相试样进行镶嵌。经镶嵌后便于对试样进行磨抛操作。同时也有利于试样在金相显微镜下观看材料组织；在硬度计上测试试样的硬度。1.1工作原理本机主要由缸套、加热套、上盖板、上模、下模、丝杆、伞齿轮、手轮、弹簧、限位开关、温控仪、计时器等部分组成。1、用于手摇动手轮，其作用力通过伞齿轮、丝杆等部件，使下模向上运动；2、被挤压填充的镶嵌料，其后作用力挤压弹簧；3、当弹簧挤压到限位开关位置时，保压指示灯亮；4、镶嵌料经加热后，弹簧移动，保压指示灯熄灭，此时需继续摇动手轮，反复几次，直至保压时间达到要求。5、反向摇动手轮，进行卸压，打开上盖板，摇动手轮，取出试样。本机镶嵌料，只限于热固形材料，对于不同热固性材料的压制温度，可根据材料进行调整和自定。1.2参考温度及加热时间：热固材料加热温度加热时间电玉粉（白色）135℃10min胶木粉（黑色）150-170℃8min2、主要技术指标试样压制直径：Φ22、Φ30、Φ45mm三种规格（标准配置一种，订购时选择）温控范围：0-300℃净重：33kg定时范围：0-30min整机功率：≤800W输入电源：单相AC220V，50Hz外型尺寸：400mm×290mm×400mm3整机示意图24、安装注意事项4.1设备必须有良好的接地，采用单相三极标准电源插座。4.2设备应安装在稳固、无震动的工作台面上，环境温度10℃-30℃；相对湿度＜85%，周围无腐蚀性气体及导电尘埃。34.3上盖板及设备顶部有一定温度，使用过程中注意灼伤！4.4安装上手轮，及擦净上下模上的防锈油。4.5初次加热会有少量烟雾，属正常现象。5、操作说明5.1面板操作介绍温控仪面板部件名称1．显示测量值(PV)显示器(绿)显示测量值(PV)显示参数名称测量回路异常表示2.设定值(SV)显示(橙)显示设定值显示参数内容3.指示灯自整定指示灯(AT绿)工作时闪烁控制输出指示灯(OUT)(绿)OUT：控制输出工作时点亮报警输出指示灯（ALM1，ALM2）（红）ALM1：第一报警（上限）输出进点亮ALM2：第二报警（下限）输出时点亮4.设定值勤SV设定：按SET键，SV显示器个位数码闪烁，可用其余二键修改，按SET键确认并返回至正常显示，如果超过20秒无键动作，则自动返回至正常显示。按住SET键超过5秒即可进入参数层，至操作流程完毕后自动退出。5．减数键(∨)在正常显示状态下,作设定值减数键,在参数设定状态下,作减数键6.加数键（∧）在正常显示状态下,作设定值加数键,在参数设定状态下,作加数键7.移位键在参数设定状态下,被设定值的快速移位,使参数设置方便易行41234567定时器使用方法定时器旋钮如图所示，ON处表示定时器处于常开接通状态，OFF处表示定时器处于断开状态：其余代表定时时间，每小格代表一分钟。电源开关顺时针旋转打开电源（注意：打开开关后，只有定时器在ON处，控制器才显示）保压指示灯工作中，当弹簧被压缩到限位开关时，指示灯亮保险座电源总保险，逆时针旋转打开。无显示时，请检查保险管；更换保险管时，请切断总电源。5.2操作方法示例：镶嵌料电玉粉；室温8℃-20℃安装手轮摇柄（初次使用）。a.将上、下模之间油毡取出，擦净上下模及缸套上防锈油（初次...
