环氧树脂浇注工艺VIP免费

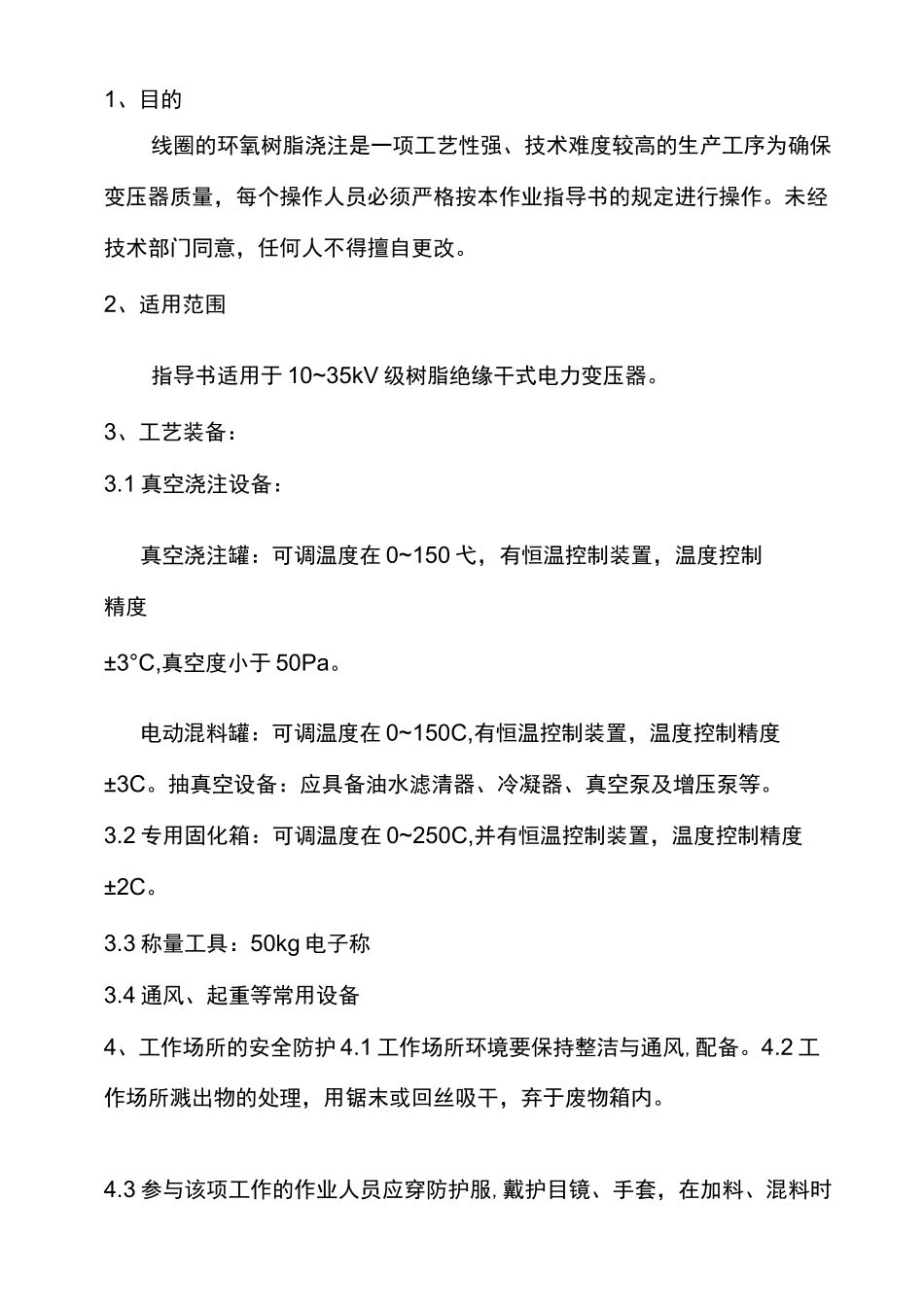

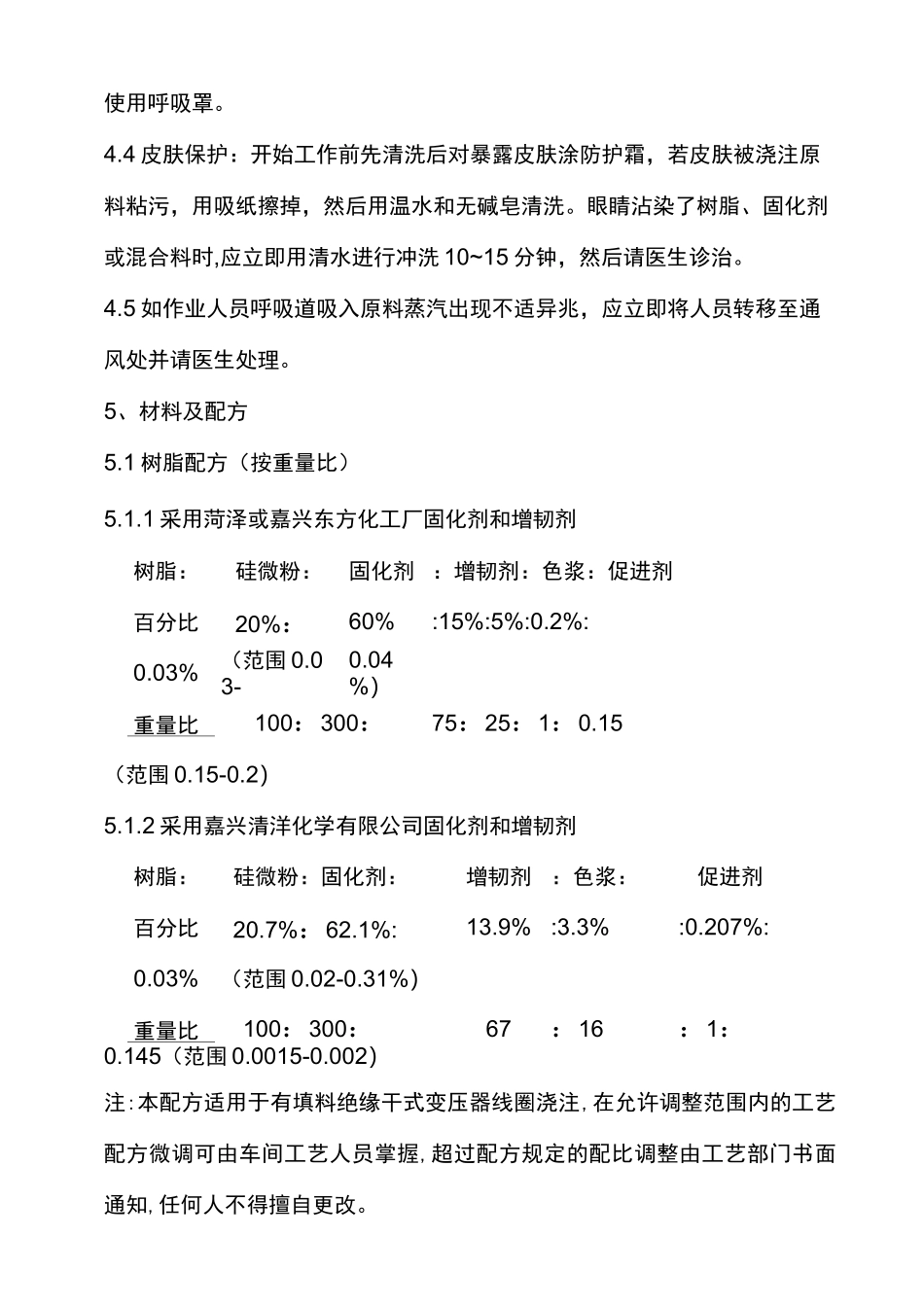

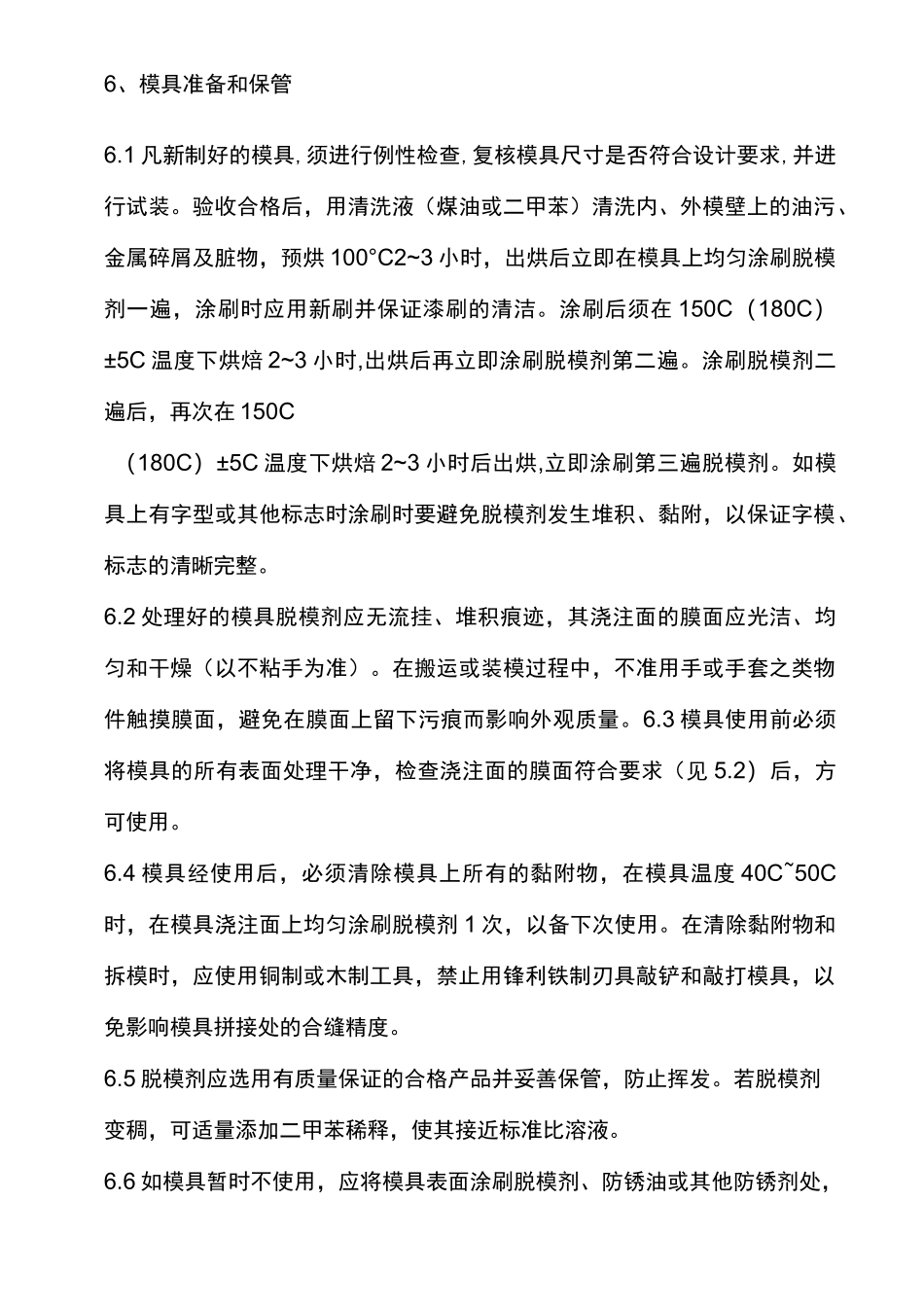

1、目的线圈的环氧树脂浇注是一项工艺性强、技术难度较高的生产工序为确保变压器质量，每个操作人员必须严格按本作业指导书的规定进行操作。未经技术部门同意，任何人不得擅自更改。2、适用范围指导书适用于10~35kV级树脂绝缘干式电力变压器。3、工艺装备：3.1真空浇注设备：真空浇注罐：可调温度在0~150弋，有恒温控制装置，温度控制精度±3°C,真空度小于50Pa。电动混料罐：可调温度在0~150C,有恒温控制装置，温度控制精度±3C。抽真空设备：应具备油水滤清器、冷凝器、真空泵及增压泵等。3.2专用固化箱：可调温度在0~250C,并有恒温控制装置，温度控制精度±2C。3.3称量工具：50kg电子称3.4通风、起重等常用设备4、工作场所的安全防护4.1工作场所环境要保持整洁与通风,配备。4.2工作场所溅出物的处理，用锯末或回丝吸干，弃于废物箱内。4.3参与该项工作的作业人员应穿防护服,戴护目镜、手套，在加料、混料时使用呼吸罩。4.4皮肤保护：开始工作前先清洗后对暴露皮肤涂防护霜，若皮肤被浇注原料粘污，用吸纸擦掉，然后用温水和无碱皂清洗。眼睛沾染了树脂、固化剂或混合料时,应立即用清水进行冲洗10~15分钟，然后请医生诊治。4.5如作业人员呼吸道吸入原料蒸汽出现不适异兆，应立即将人员转移至通风处并请医生处理。5、材料及配方5.1树脂配方（按重量比）5.1.1采用菏泽或嘉兴东方化工厂固化剂和增韧剂树脂：硅微粉：固化剂：增韧剂：色浆：促进剂百分比20%：60%:15%:5%:0.2%:0.03%（范围0.03-0.04%）重量比100：300：75：25：1：0.15（范围0.15-0.2）5.1.2采用嘉兴清洋化学有限公司固化剂和增韧剂树脂：硅微粉：固化剂：增韧剂：色浆：促进剂百分比20.7%：62.1%:13.9%:3.3%:0.207%:0.03%（范围0.02-0.31%）重量比100：300：67：16：1：0.145（范围0.0015-0.002）注:本配方适用于有填料绝缘干式变压器线圈浇注,在允许调整范围内的工艺配方微调可由车间工艺人员掌握,超过配方规定的配比调整由工艺部门书面通知,任何人不得擅自更改。6、模具准备和保管6.1凡新制好的模具,须进行例性检查,复核模具尺寸是否符合设计要求,并进行试装。验收合格后，用清洗液（煤油或二甲苯）清洗内、外模壁上的油污、金属碎屑及脏物，预烘100°C2~3小时，出烘后立即在模具上均匀涂刷脱模剂一遍，涂刷时应用新刷并保证漆刷的清洁。涂刷后须在150C（180C）±5C温度下烘焙2~3小时,出烘后再立即涂刷脱模剂第二遍。涂刷脱模剂二遍后，再次在150C（180C）±5C温度下烘焙2~3小时后出烘,立即涂刷第三遍脱模剂。如模具上有字型或其他标志时涂刷时要避免脱模剂发生堆积、黏附，以保证字模、标志的清晰完整。6.2处理好的模具脱模剂应无流挂、堆积痕迹，其浇注面的膜面应光洁、均匀和干燥（以不粘手为准）。在搬运或装模过程中，不准用手或手套之类物件触摸膜面，避免在膜面上留下污痕而影响外观质量。6.3模具使用前必须将模具的所有表面处理干净，检查浇注面的膜面符合要求（见5.2）后，方可使用。6.4模具经使用后，必须清除模具上所有的黏附物，在模具温度40C~50C时，在模具浇注面上均匀涂刷脱模剂1次，以备下次使用。在清除黏附物和拆模时，应使用铜制或木制工具，禁止用锋利铁制刃具敲铲和敲打模具，以免影响模具拼接处的合缝精度。6.5脱模剂应选用有质量保证的合格产品并妥善保管，防止挥发。若脱模剂变稠，可适量添加二甲苯稀释，使其接近标准比溶液。6.6如模具暂时不使用，应将模具表面涂刷脱模剂、防锈油或其他防锈剂处，配齐模具零件和螺栓，装配好放置在干燥通风的模具专用架上，用塑料防尘罩覆盖，以防灰尘粘附。6.7模具使用与管理:模具应分类划区存放,并做好规格标识。在使用过程中发现有变形及损坏，使用部门应及时向有关部门(设备、品质)报告，未经修复一律不得使用。7、模具装配过程7.1干变线圈采用带模浇注工艺，线圈直接绕制在内模芯上，浇注前焊装引线和装配外模围板。7.2厚绝缘高压线圈环氧浇注内模装配：线圈绕制前应根据图纸尺寸要求选用合适的内模，装模前应先将内模表面流挂脱模剂，然后用清洁剂和干净白布擦拭干净，将环氧预浸网格布用无碱玻璃丝带在内模表面平整缠绕固定，环氧预浸网格布的包...
