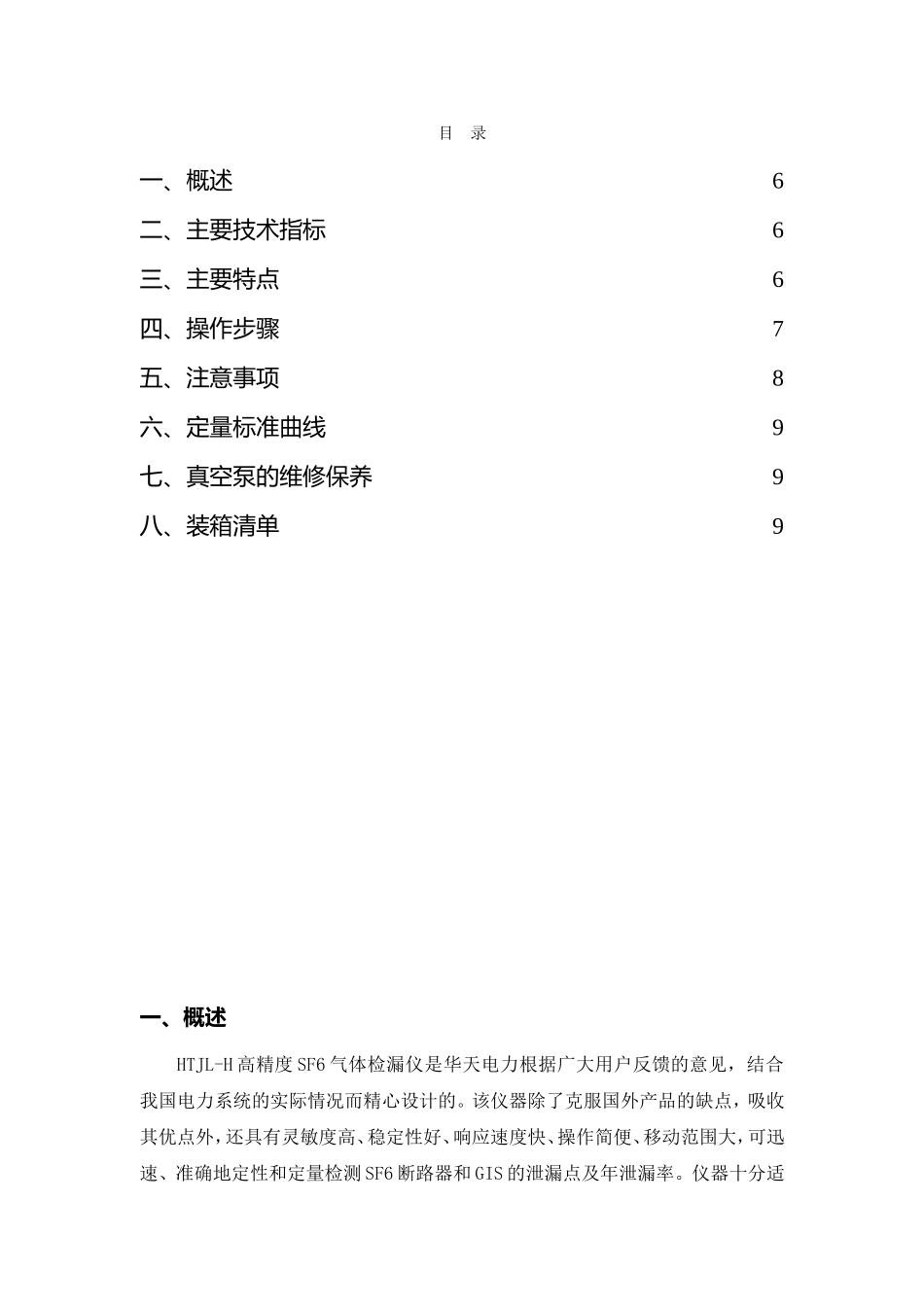

目录一、概述6二、主要技术指标6三、主要特点6四、操作步骤7五、注意事项8六、定量标准曲线9七、真空泵的维修保养9八、装箱清单9一、概述HTJL-H高精度SF6气体检漏仪是华天电力根据广大用户反馈的意见，结合我国电力系统的实际情况而精心设计的。该仪器除了克服国外产品的缺点，吸收其优点外，还具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大，可迅速、准确地定性和定量检测SF6断路器和GIS的泄漏点及年泄漏率。仪器十分适合于供电部门，安装检修单位和电力试验研究所使用。二、主要技术指标1.最小检测值：0.1μL/L2.检测范围：0～30μL/L，0～200μL/L，0～500μL/L3.响应时间：<1秒4.恢复时间：<10秒5.示值误差：≤±3%6.重复性：≤1%7.稳定性：零点漂移：<±1%；量程漂移：<±1%8.指示方式：指示仪表显示和声光讯号9.探枪检测长度：4米10.连续工作时间：3小时11.仪器电源：220V，50Hz12.使用环境：温度：5℃～45℃；相对温度：≤85%13.整机重量：15kg三、主要特点1.体积小、重量轻。本仪器尽量采用轻质原材料，压缩仪器的空间和重量，使仪器的体积和重量大大下降，便于运输和携带。2.仪器轻便小巧，可检测较高的泄漏点，移动范围大。3.灵敏度高。在电路上采用优化设计，同时降低噪声及电磁波的干扰，使灵敏度提高。4.测量范围宽，多档切换。仪器可在SF6开关装置的泄漏率范围内检测SF6的漏气量，可多档切换选择，并给出每档的标准曲线，能定量和定性检漏。5.准确度高。仪器采用先进的方法校验，给出精确的标准曲线，提高了SF6检漏结果的可信度和定量检漏的精度。6.显示直观，声光报警。采用指示仪表显示，具有简便直观的效果。当有SF6气体存在时，仪器发出声光报警。7.反应速度快，恢复时间短。采用新型电路结构，使仪器的反应速度加快，恢复时间缩短，这极大地方便了现场检测。8.内置自诊断功能。本仪器具有对仪器自身工作状态进行监视的功能。9.指示直观。面板上所有按钮开关都有指示灯指示。10.使用时间长。使用时间可达3小时，十分适合于现场使用。11.抗干扰性强。仪器采用全屏蔽，消除了外界和自身的干扰。12.高稳定性。仪器电源电压稳定度高，温度低，热损耗小，热稳定性好，仪器零点漂移和量程漂移小。13.重复性好。仪器多次测量其结果重复性好。14.可靠性高。仪器电路结构合理；采用进口元器件，并进行严格筛选，另外还配有过流、短路保护。四、操作步骤一）开机1.接通220V电源，打开“电源开关”，电源指标灯亮，电路接通。仪器必须预热10分钟以上，否则仪器无法启动。2.打开“运行开关”，运行指标灯亮，打开“测量开关”，测量指示灯亮，这时探枪窗口有暗淡紫色光发出；如无紫光发出或发光太亮，说明真空度不够，请立即关机，重新预热一定时间后再操作，直到探枪窗口发出暗淡紫色光亮。3.把“调档旋钮”打到“准备”处；3分钟后再打到“自校”处，仪器显示3～4格左右（或20格以下），说明仪器正常可以检测。否则，可能仪器出现异常或周围环境里SF6气体太多。4.把“调档旋钮”打到所需要的灵敏度处，然后用“调零旋钮”把仪器的指示调整到零。如仪表本度在±2格左右变化是正常的。仪器有1，2……档，1档最灵敏。5.把探枪上的“报警旋钮”打开，调整到临界值，让仪器发出缓慢的“嗒……”的声音。6.满足上述要求，表示仪器具备了测量条件，可进行SF6气体的定性和定量检漏。7.当发现泄漏点时，仪器发出报警声，报警指示灯闪烁，刻度发生偏转，从仪表上可得出SF6泄漏的测量值，然后查标准曲线得出SF6泄漏浓度，通过计算得出年泄漏率。二）关机1.把“调档旋钮”打到“关”处。2.关闭“测量开关”。3.关闭“运行开关”。4.关闭“电源开关”，拔掉电源线。5.把探枪上的“报警旋钮”打到“关”处。五、注意事项1.在开机前，操作者要首先熟悉操作说明，严格按照华天电力仪器的开机和关机步骤进行操作。2.严禁将探枪放在地上，探枪孔不得被灰尘污染，以免影响仪器的性能。3.探枪和主机不得拆卸，以免影响仪器正常工作。4.仪器探头已调好，请勿自行调节。仪器是否正常以自校格数为准。5.注意真空泵的维护保养，注意电磁阀是否正常动作，并检查电磁阀的密封性。因为真...
