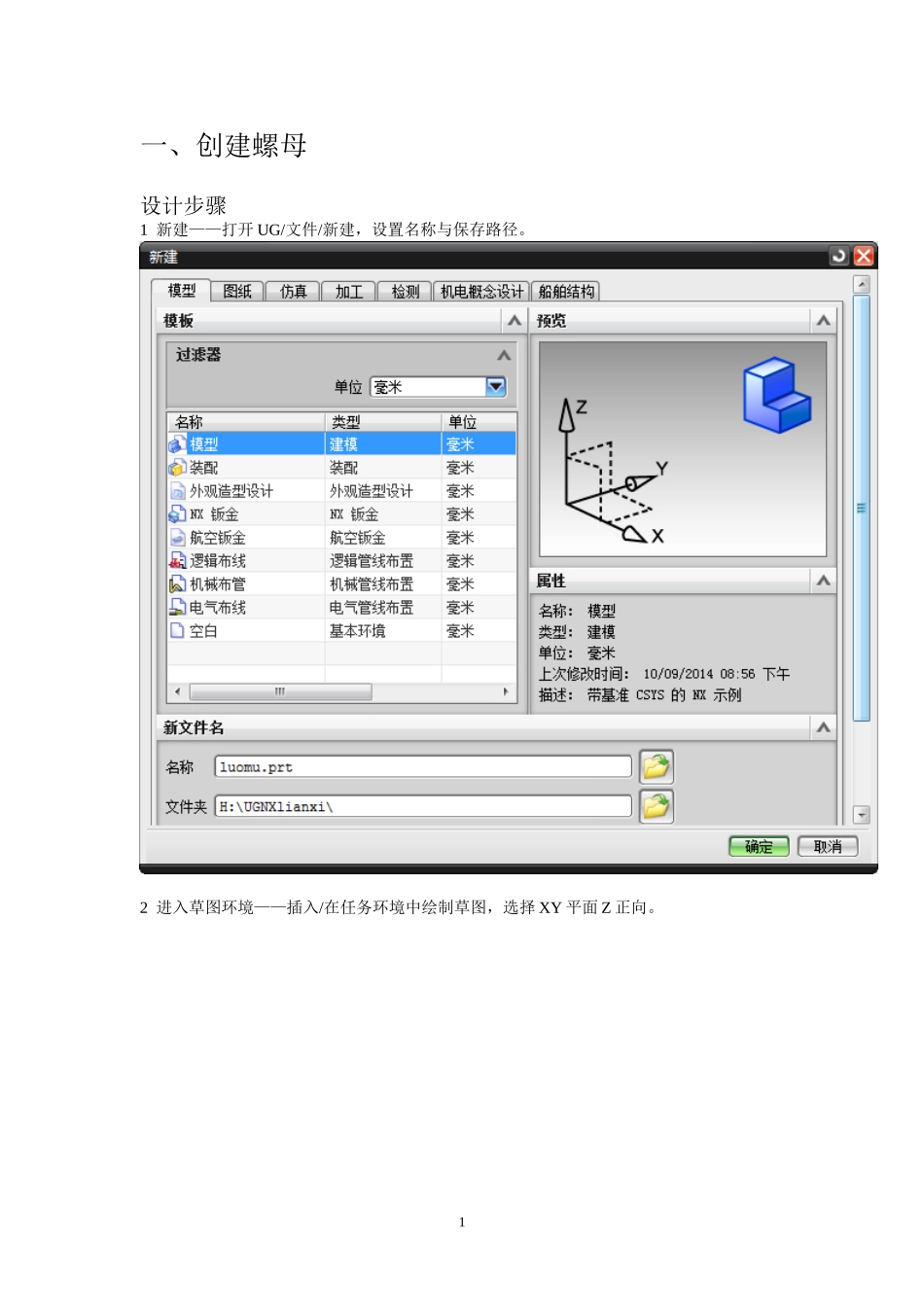

课程名称：精密机械与仪器课程设计作品名称：螺母螺栓建模及装配年级专业：学生姓名：学生学号：指导教师：二〇一年十一月1一、创建螺母设计步骤1新建——打开UG/文件/新建，设置名称与保存路径。2进入草图环境——插入/在任务环境中绘制草图，选择XY平面Z正向。23绘制草图——插入/曲线/多边形，选择6边，半径2034添加约束——插入/几何约束，约束选择平行。45绘制草图——绘制圆，直径为40，然后点击完成草图。6拉伸正六边形——插入/设计特征/拉伸，拉伸高度15。（注意选择六边形单条曲线拉伸）57拉伸内切圆——再拉伸内切圆，同时选择求交和拔模角（从起始限制），拔模角度-60°，如下图：8镜像特征——插入/关联复制/镜像特征。679打孔——同前面一样，插入草图，在草图中绘制圆心在原点直径为25的圆，最后点击完成草图，选择拉伸，布尔运算为求差。如下图所示：10攻螺纹，插入/设计特征/螺纹，选择详细，选择要攻螺纹的面，参数设置如图所示：811倒斜角——插入/设计特征/细节特征。保存9二创建螺栓设计步骤1新建/模型，设置名称，保存路径，点击确定。102设计步骤按照设计螺母一样，相同步骤为1-8。3创建凸台——插入/设计特征/凸台，参数设置如图所示，点击确定。11弹出下图定位窗口，单击定位的点落在点上。然后选择坐标原点点击。124倒斜角——插入/细节特征/倒斜角5攻螺纹——插入/设计特征/螺纹/详细，选择要攻螺纹的面，参数设置如下图所示：136完成保存。三创建装配设计步骤1新建装配——文件/新建/装配，设置好名称，保存路径，确定。142在添加组件对话框中先选择螺栓，放置在绝对原点，确定。153点击装配/组件/添加组件，弹出下图对话框，打开螺母文件，放置下拉菜单中选择通过约束。接下来弹出装配约束对话框，约束对象选择螺母内侧圆和螺栓凸台顶边缘的圆，确定。164把左边框的约束导航器里面的同心约束勾去掉，然后选中螺母，在弹出的工具条中选择移动，弹出移动组件对话框，指定矢量，移动距离设为30，确定。5完成装配，保存。17主视图俯视图正二轴测图
