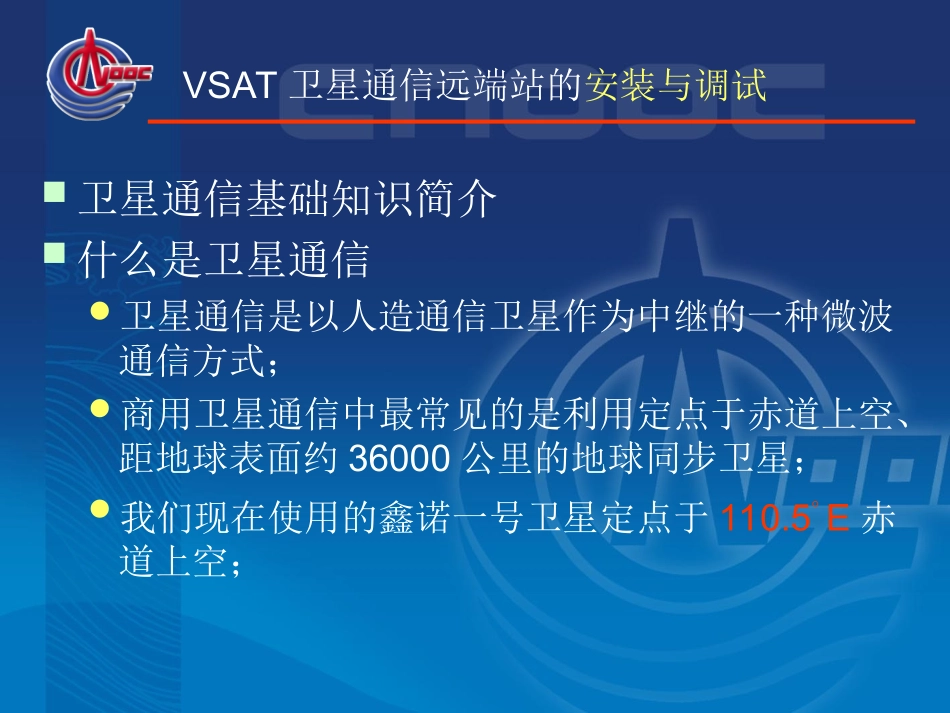

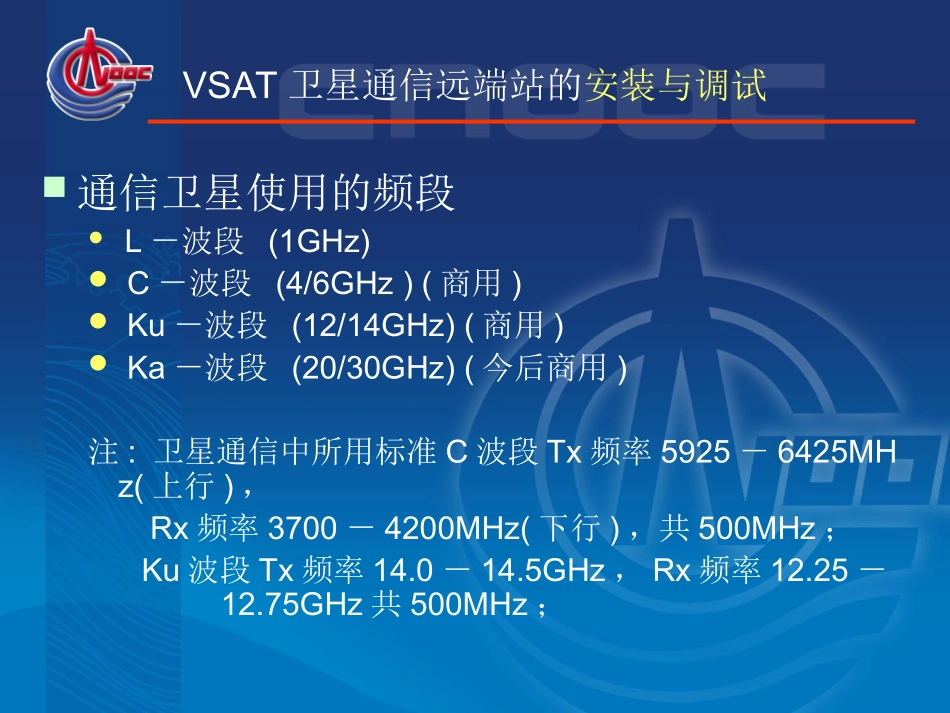

VSAT卫星通信远端站的安装与调试VSAT卫星通信远端站的安装与调试卫星通信基础知识简介什么是卫星通信卫星通信是以人造通信卫星作为中继的一种微波通信方式；商用卫星通信中最常见的是利用定点于赤道上空、距地球表面约36000公里的地球同步卫星；我们现在使用的鑫诺一号卫星定点于110.5◦E赤道上空；VSAT卫星通信远端站的安装与调试通信卫星使用的频段L－波段(1GHz)C－波段(4/6GHz)(商用)Ku－波段(12/14GHz)(商用)Ka－波段(20/30GHz)(今后商用)注:卫星通信中所用标准C波段Tx频率5925－6425MHz(上行)，Rx频率3700－4200MHz(下行)，共500MHz；Ku波段Tx频率14.0－14.5GHz，Rx频率12.25－12.75GHz共500MHz；VSAT卫星通信远端站的安装与调试C波段与Ku波段的比较卫星EIRPs较小较大地球站天线口径大小天线波束宽度宽窄抗地面微波干扰差好路径传输损耗约200dB约207dB雨衰小大是否需电测必须可以不是否需AUPC可以不最好有VSAT卫星通信远端站的安装与调试安装前的准备站址勘定:•最佳地址及最合适的天线固定方式•电源电缆和各种电缆的布线方式•室内设备的位置及对接口电缆的要求•站内电源基本要求•确认电话接口要求•确认数据接口要求•选择卫星及天线参数当选择或考虑天线位置时,必须确保天线对星方向无任何阻挡.VSAT卫星通信远端站的安装与调试室内设备选址及电源要求•室内设备必须放于通风良好处,远离热源和放射源,远离多尘的环境,潮湿和腐蚀性气体,且距用户设备较近.•室内设备和电源(AC)插座距离不应超过两米,需有足够大的设备安装和工作空间.电源要求:•火、零、地三芯供电，零、地电压小于2VAC•采用在线式UPS电源，保证24小时不间断供电。电源应有保护地线（不可与零线短接）•220VAC10％，功率容量大于1000W。远端站室外设备的组成天线后馈式和偏馈式典型尺寸Ku-Band-1.2m,1.8m,2.4m,3m,3.7m等C-Band2.4m,3.7m4.2m,7.5m等馈源喇叭用于收集天线反射的信号双工器收发信号分离LNB(LowNoiseBlockDowncoverter)/LNA高频头接收卫星的下行信号，完成变频和放大；通常Ku系统LNB的本振为11.3GHzC-band系统为5150MHZODU将经过调制的中频信号（L-Band、70MHz），变频到卫星发射射频信号（C-Band、Ku-Band、Ka-Band等），并将射频信号放大到规定的电平。将天线接收到的射频信号变频到解调器需要的中频（L-Band、70MHz），并放大到需要的电平BUC/SSPB发送MODEM的上行信号，完成变频和放大；Ku系统BUC/SSPB的本振为13.05GHz，一般情况下，室内Modem为BUC/SSPB提供10MHz参考源，并根据实际情况提供直流电压中频电缆75-7中频电缆VSAT卫星通信远端站的安装与调试室外设备的安装:1.天线及其紧固件天线底座焊接必须保持水平天线立柱和底座安装必须牢固逐步拧紧天线各个螺丝.(螺丝不要一步拧死,以免天线幅面变形)VSAT卫星通信远端站的安装与调试2.双工器的安装检查双工器与天线连接处口面是否清洁.均力收紧双工器螺栓.(不要完全拧紧)粗调双工器的极化角.VSAT卫星通信远端站的安装与调试安装ODU天线立柱ODU安装支架丝杆VSAT卫星通信远端站的安装与调试电缆连接C-BAND系统LNB天线馈源RX中频电缆电源TX中频电缆射频电缆VSAT卫星通信远端站的安装与调试L-BAND系统LNB天线馈源中频电缆电源控制线射频电缆VSAT卫星通信远端站的安装与调试功放数据的设定:我们现在使用的共放主要型号有:•SSEN406/S406•SSEC-STAR•EF-DATARFT500•EFDATARF5060•上海飞利SC-006R•AGILISAAV880(S)VSAT卫星通信远端站的安装与调试各功放参数修改方法:我们现在使用的上行频率为5965MHZ,下行频率为3740MHZ1.SSES406功放频率修改在:SYNTHESIZER#1的DIP开关如上行频率为5965时,开关设置为:S0S1S2S3S4S5S6S7S85965MHZ110010110注:“1”是将开关打到白色面板所标的“ON”的位置“0”是将开关打到白色面板所标的“OFF”的位置VSAT卫星通信远端站的安装与调试2.SSEN406S0S1S2S3S4S5S6S7S85960MHZ1000101105965MHZ110010110VSAT卫星通信远端站的安装与调试3.EF-DATARFT-5OORFOUTPUT:ON每一项更改打开功放侧面板的小窗口,按左右箭头选择“...
