Chemdraw绘图课件(绝对有用)VIP免费

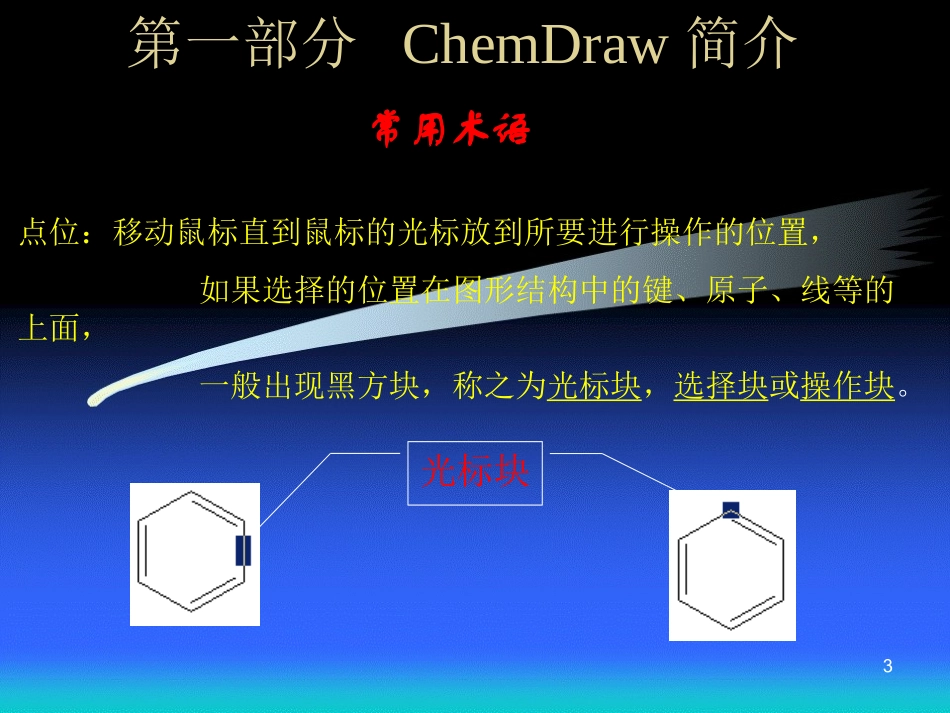

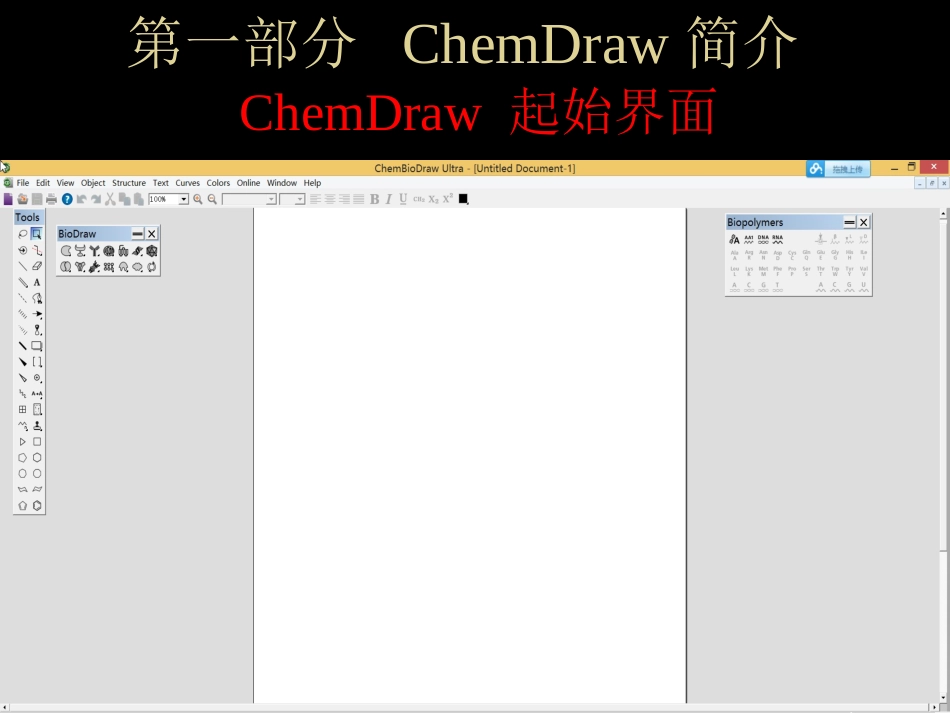

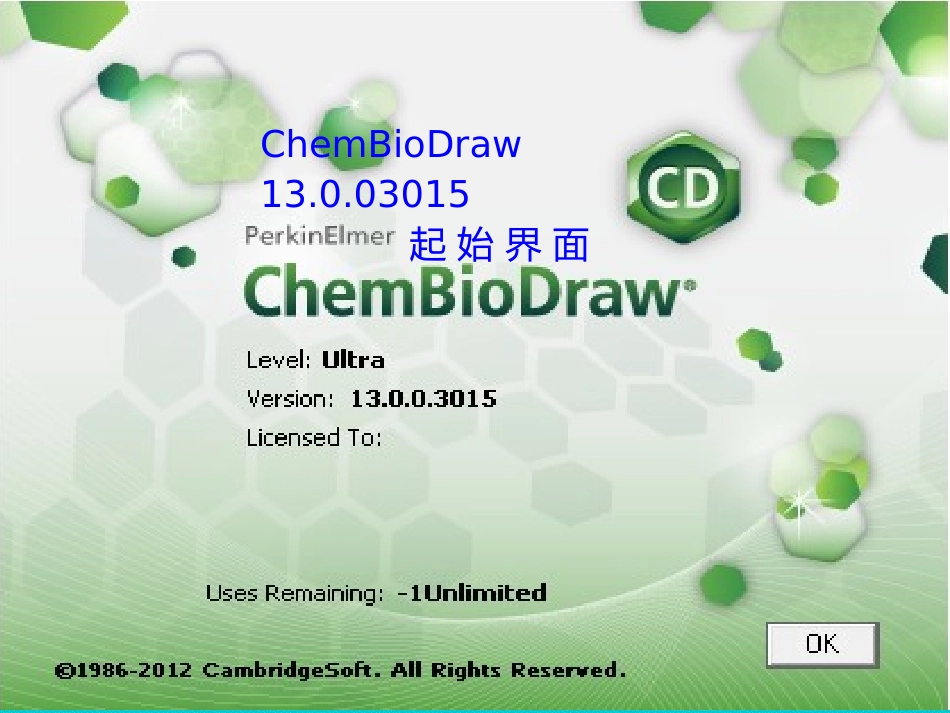

第一部分ChemDraw简介1ChemBioDraw13.0.03015起始界面第一部分ChemDraw简介2ChemDraw起始界面第一部分ChemDraw简介3点位：移动鼠标直到鼠标的光标放到所要进行操作的位置，如果选择的位置在图形结构中的键、原子、线等的上面，一般出现黑方块，称之为光标块，选择块或操作块。光标块常用术语第一部分ChemDraw简介4单击：快速按下鼠标键(左或右键)，然后快速抬起；双击：快速操作两次单击；拖动：由三部分动作组成——按下鼠标左键选择对象，移动鼠标，将被选的对象移动到指定位置后抬起鼠标；选择：用鼠标的光标选中某种选择，使对象产生光标。选择对象并不意味着动作，只是标记要操作的对象和点位；第一部分ChemDraw简介5“键＋单击”：按下特殊的键和单击鼠标键同时进行。如，“Shift＋单击”意思是按下”Shift”键和单击鼠标键；“键＋拖动”：按下特殊的键和鼠标键，移动鼠标。如，“Shift＋拖动”意思是按下”Shift”键和拖动鼠标光标。第一部分ChemDraw简介6图形工具板状态/信息栏编辑区滚动栏菜单栏工具栏第一部分ChemDraw简介7套索实键双键虚键切割键切割楔键黑体键黑体楔键空心楔键波浪键表格长链环丙烷环环戊烷环环庚烷环环己烷椅式环戊二烯环蓬罩橡皮文本笔箭头轨道绘图元素基元化学符号弧形原子反应模板环丁烷环环己烷环环辛烷环环己烷椅式苯环第一部分ChemDraw简介8键工具模板工具箭头工具轨道工具画图工具基元工具符号工具弧形工具原子反应工具第一部分ChemDraw简介9模板工具氨基酸模板工具17类第一部分ChemDraw简介10模板工具芳香化合物模板工具第一部分ChemDraw简介11模板工具双环模板工具第一部分ChemDraw简介12模板工具生物模板工具第一部分ChemDraw简介13模板工具玻璃仪器模板工具(I)第一部分ChemDraw简介14模板工具玻璃仪器模板工具(II)第一部分ChemDraw简介15模板工具构象异构体模板工具第一部分ChemDraw简介16模板工具环戊二烯模板工具第一部分ChemDraw简介17模板工具脂环模板工具第一部分ChemDraw简介18模板工具DNA模板工具第一部分ChemDraw简介19模板工具官能团模板工具第一部分ChemDraw简介20模板工具己糖模板工具第一部分ChemDraw简介21模板工具苯环模板工具第一部分ChemDraw简介22模板工具多面体模板工具第一部分ChemDraw简介23模板工具RNA模板工具第一部分ChemDraw简介24模板工具特殊符号模板工具立体中心模板工具第一部分ChemDraw简介25快捷键命令灰色表示命令未激活小三角表示子菜单省略号表示新对话框第一部分ChemDraw简介26文档设置页面规划第一部分ChemDraw简介27页眉页脚第一部分ChemDraw简介28绘图第一部分ChemDraw简介29标题ChemDrawV7.0TimesNewRoma×ÖÌåChemDrawV7.0Arial×ÖÌå第一部分ChemDraw简介30原子标记NOH第一部分ChemDraw简介31颜色设置背景颜色第一部分ChemDraw简介32优选项第一部分ChemDraw简介33优选项显示设置错误警告第一部分ChemDraw简介34优选项打开/存盘默认路径默认打开文件格式默认存盘文件格式第一部分ChemDraw简介35国外化学刊物默认文档格式第一部分ChemDraw简介36打开文件不同文件格式第一部分ChemDraw简介37文件格式介绍1CDTemplate(*.ctp,*.ctr)——用于保存模板文档2ChemDraw(*.cdx)——ChemDraw原本格式，是一个公共标记的文件格式，易被其它程序建立和解释3ChemDrawSteylSheet(*.cds)——用于存储文件设置和其它物体4ConnectionTable(*.ct)——一种实例格式，存储关于原子与元素、系列编号、X和Y轴、键序、键类型等的连接和联系的列表。是用于多类应用程序间互换信息的通用格式第一部分ChemDraw简介385DARC-F1(*.fld)——QuestelDARC系统中存储结构的原本文件格式7ISISReaction(*.rxn)——MDL开发的格式，用于存储元素反应信息8ISISSketch(*.skc)——在Windows或Macintosh环境下，存储并传输到另外的ISIS应用程序中6DARC-F1Query(*.flq)——QuestelDARC系统中存储查询的原本文件格式第一部分ChemDraw简介399MDLMolFile(*.mol)——MDL(分子设计有限公司)MolFile文件格式用于其它一些在Windows、Macintosh和Unix环境下的化学数据库和绘画应用软件11JcampSpectra(*.jdx，*.dx)——图谱文件格式，可读入紫外、...
