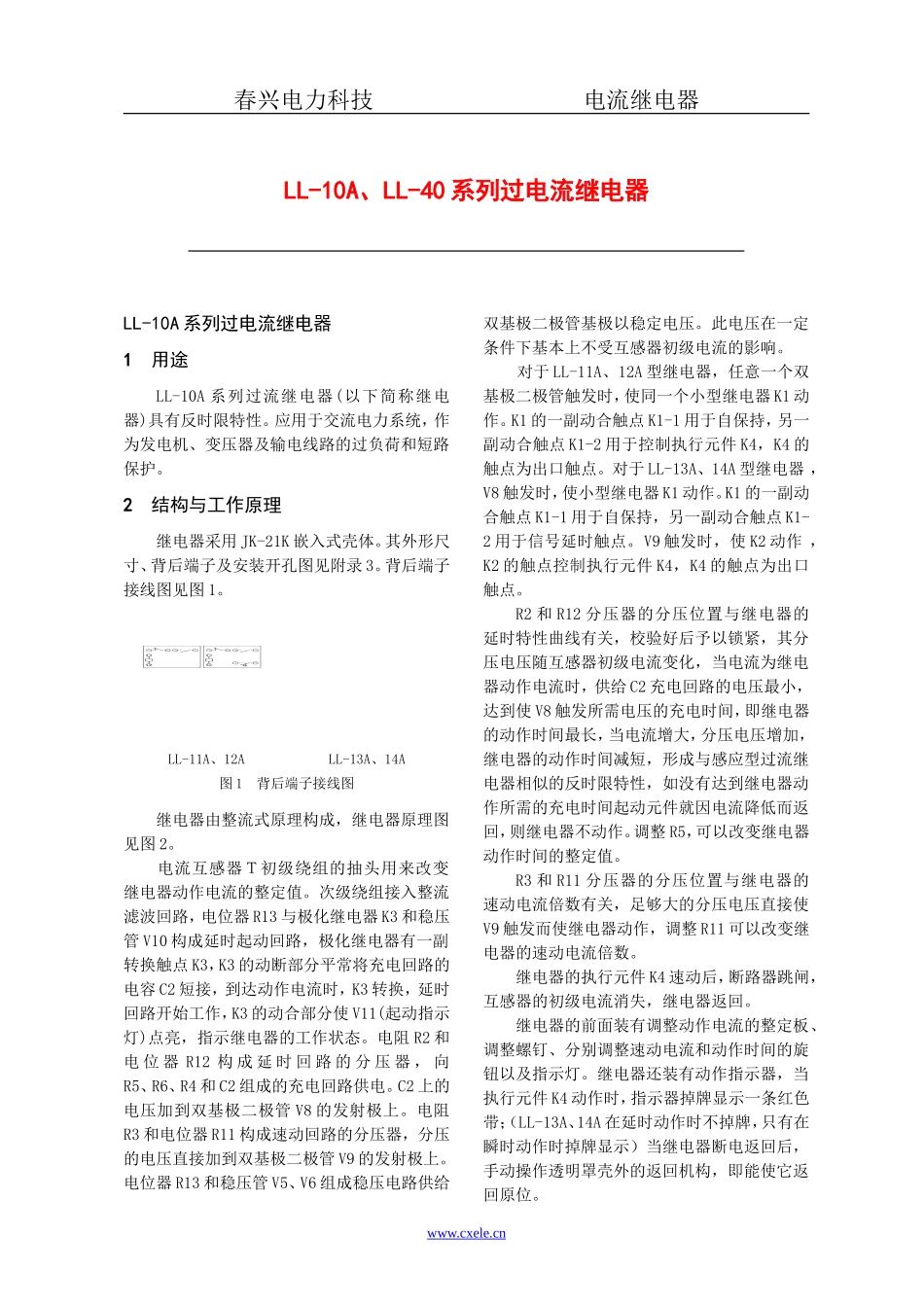

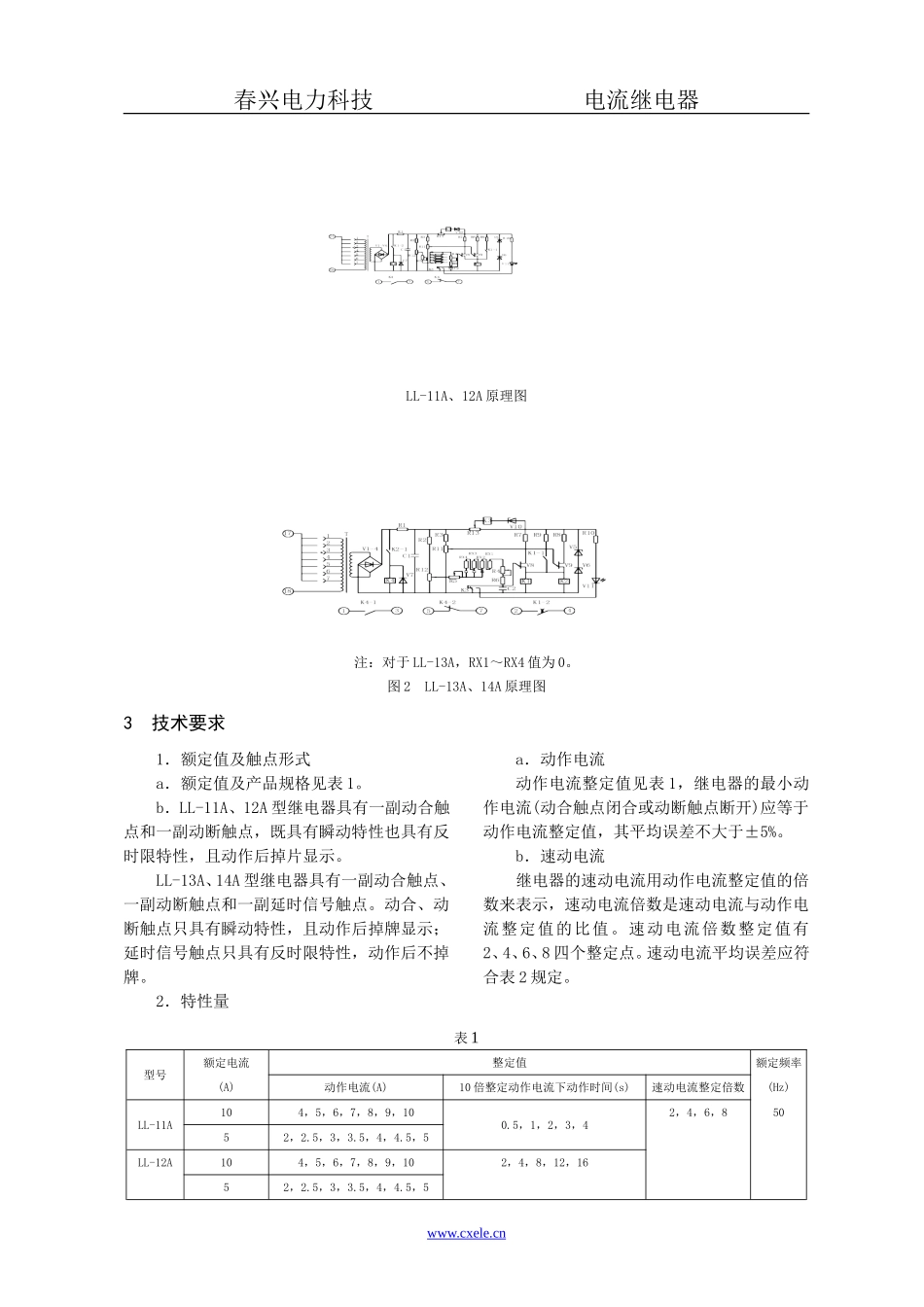

春兴电力科技电流继电器LL-10A、LL-40系列过电流继电器LL-10A系列过电流继电器1用途LL-10A系列过流继电器(以下简称继电器)具有反时限特性。应用于交流电力系统，作为发电机、变压器及输电线路的过负荷和短路保护。2结构与工作原理继电器采用JK-21K嵌入式壳体。其外形尺寸、背后端子及安装开孔图见附录3。背后端子接线图见图1。LL-11A、12ALL-13A、14A图1背后端子接线图继电器由整流式原理构成，继电器原理图见图2。电流互感器Ｔ初级绕组的抽头用来改变继电器动作电流的整定值。次级绕组接入整流滤波回路，电位器R13与极化继电器K3和稳压管V10构成延时起动回路，极化继电器有一副转换触点K3，K3的动断部分平常将充电回路的电容C2短接，到达动作电流时，K3转换，延时回路开始工作，K3的动合部分使V11(起动指示灯)点亮，指示继电器的工作状态。电阻R2和电位器R12构成延时回路的分压器，向R5、R6、R4和C2组成的充电回路供电。C2上的电压加到双基极二极管V8的发射极上。电阻R3和电位器R11构成速动回路的分压器，分压的电压直接加到双基极二极管V9的发射极上。电位器R13和稳压管V5、V6组成稳压电路供给双基极二极管基极以稳定电压。此电压在一定条件下基本上不受互感器初级电流的影响。对于LL-11A、12A型继电器，任意一个双基极二极管触发时，使同一个小型继电器K1动作。K1的一副动合触点K1-1用于自保持，另一副动合触点K1-2用于控制执行元件K4，K4的触点为出口触点。对于LL-13A、14A型继电器，V8触发时，使小型继电器K1动作。K1的一副动合触点K1-1用于自保持，另一副动合触点K1-2用于信号延时触点。V9触发时，使K2动作，K2的触点控制执行元件K4，K4的触点为出口触点。R2和R12分压器的分压位置与继电器的延时特性曲线有关，校验好后予以锁紧，其分压电压随互感器初级电流变化，当电流为继电器动作电流时，供给C2充电回路的电压最小，达到使V8触发所需电压的充电时间，即继电器的动作时间最长，当电流增大，分压电压增加，继电器的动作时间减短，形成与感应型过流继电器相似的反时限特性，如没有达到继电器动作所需的充电时间起动元件就因电流降低而返回，则继电器不动作。调整R5，可以改变继电器动作时间的整定值。R3和R11分压器的分压位置与继电器的速动电流倍数有关，足够大的分压电压直接使V9触发而使继电器动作，调整R11可以改变继电器的速动电流倍数。继电器的执行元件K4速动后，断路器跳闸，互感器的初级电流消失，继电器返回。继电器的前面装有调整动作电流的整定板、调整螺钉、分别调整速动电流和动作时间的旋钮以及指示灯。继电器还装有动作指示器，当执行元件K4动作时，指示器掉牌显示一条红色带；（LL-13A、14A在延时动作时不掉牌，只有在瞬时动作时掉牌显示）当继电器断电返回后，手动操作透明罩壳外的返回机构，即能使它返回原位。www.cxele.cn春兴电力科技电流继电器LL-11A、12A原理图注：对于LL-13A，RX1～RX4值为0。图2LL-13A、14A原理图3技术要求1．额定值及触点形式a．额定值及产品规格见表1。b．LL-11A、12A型继电器具有一副动合触点和一副动断触点，既具有瞬动特性也具有反时限特性，且动作后掉片显示。LL-13A、14A型继电器具有一副动合触点、一副动断触点和一副延时信号触点。动合、动断触点只具有瞬动特性，且动作后掉牌显示；延时信号触点只具有反时限特性，动作后不掉牌。2．特性量a．动作电流动作电流整定值见表1，继电器的最小动作电流(动合触点闭合或动断触点断开)应等于动作电流整定值，其平均误差不大于±5%。b．速动电流继电器的速动电流用动作电流整定值的倍数来表示，速动电流倍数是速动电流与动作电流整定值的比值。速动电流倍数整定值有2、4、6、8四个整定点。速动电流平均误差应符合表2规定。表1型号额定电流(A)整定值额定频率(Hz)动作电流(A)10倍整定动作电流下动作时间(s)速动电流整定倍数LL-11A104，5，6，7，8，9，100.5，1，2，3，42，4，6，85052，2.5，3，3.5，4，4.5，5LL-12A104，5，6，7，8，9，102，4，8，12，1652，2.5，3，3.5，4，4.5，5www.cxele.cn春兴电力科技电流继电器LL-13A104，5，6，7，8，9，102，3，452，2.5，3，3.5，4，4....
