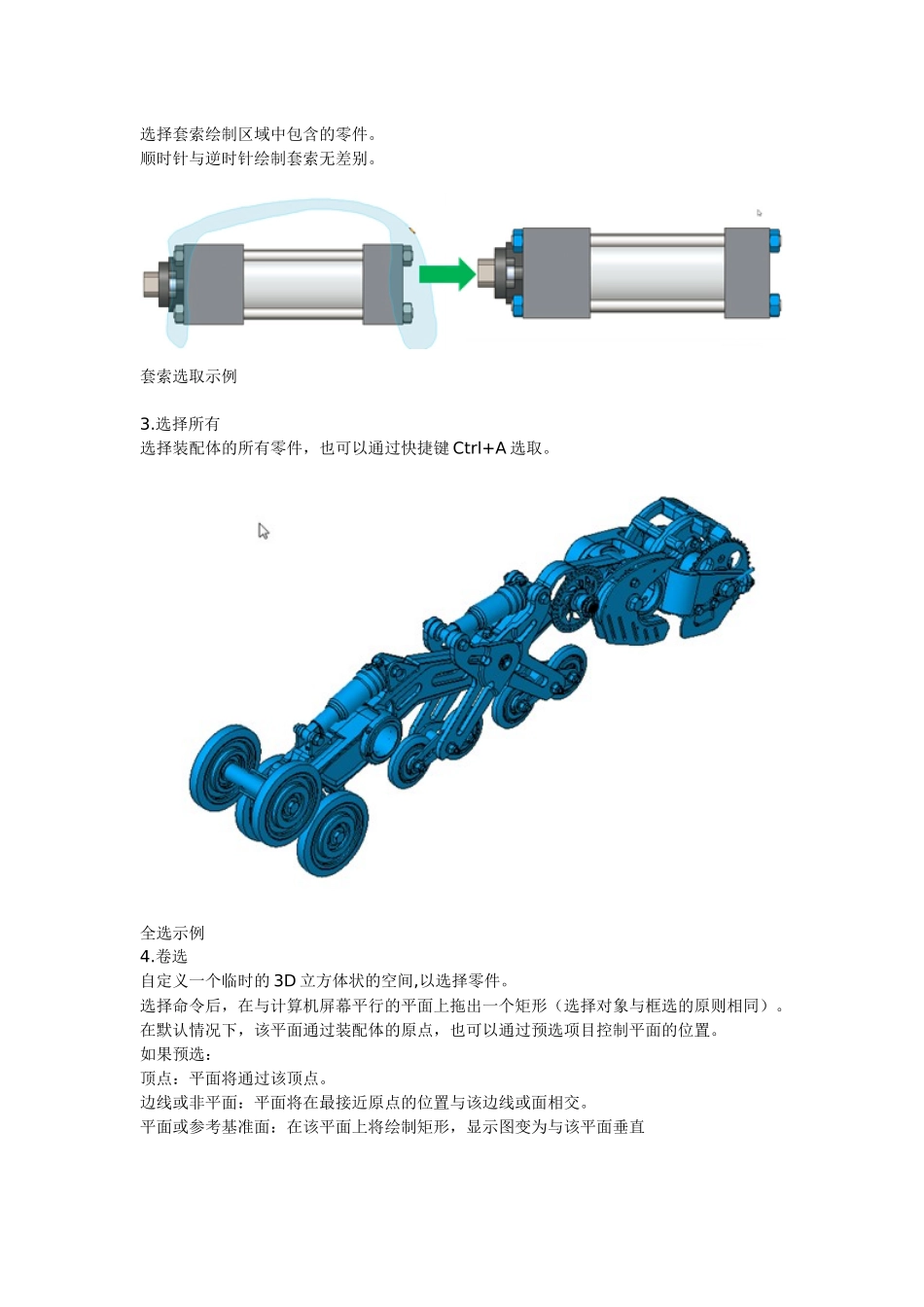

SolidWorks装配体选择工具今天我们来看下SolidWorks提供了哪些工具以帮助我们在装配体中快速的选择到多个零件。点开常用工具栏中选择旁边的下拉按钮，可以看到如下图的一些选择命令。下面，我们就下面的命令做下简单的说明。1.框选取通过以指针拖动选框来选择零件。从左到右选择时，框中的所有零件都被选择中；从右到左选择时，与框边界交叉的零件也被选择中。从左往右拖动示例从右往左拖动示例按住Shift继续框选时，只会添加被选择中的零件；安装Ctrl继续框选时，切换被选择中的零件的选择状态；对于未在继续选择时选中的零件不受影响，继续维持原状态。2.套索选取选择套索绘制区域中包含的零件。顺时针与逆时针绘制套索无差别。套索选取示例3.选择所有选择装配体的所有零件，也可以通过快捷键Ctrl+A选取。全选示例4.卷选自定义一个临时的3D立方体状的空间,以选择零件。选择命令后，在与计算机屏幕平行的平面上拖出一个矩形（选择对象与框选的原则相同）。在默认情况下，该平面通过装配体的原点，也可以通过预选项目控制平面的位置。如果预选：顶点：平面将通过该顶点。边线或非平面：平面将在最接近原点的位置与该边线或面相交。平面或参考基准面：在该平面上将绘制矩形，显示图变为与该平面垂直拖出矩形释放鼠标按键，会自动生成立方体；拖动立方体上出现的控标调整范围，调整时可以实时预览当前选择到的对象；单击空白区域确定。卷选示例5.选取压缩选择装配体中所有压缩的零件。6.选取隐藏选择装配体中所有隐藏的零件。7.选取配合到选择与当前选中的零件（一个或多个）有配合关系的零件；之前选中的零部件不会被包括在其中；隐藏或压缩的零件也会被选中。选取配合到示例8.选取内部零部件选择被其它零部件包含的所有零件；装配体中的零部件显示状态发生变化时，选择到的对象也会发生变化。选取内部零部件示例9.按大小选择在弹出的窗口中调整或输入尺寸百分比，小于输入的装配体尺寸百分比的零件将被选中，隐藏、压缩的零件不会被选中。按大小选择示例10.选取Toolbox选择装配体中的所有Toolbox零件，不受Toolbox零件的显示状态和压缩状态限制，都被选中。选取Toolbox示例11.高级选取依照所设定的搜索准则以选择满足条件的对象，搜索准则通过指定类别、条件和数值进行定义，可以是多个准则进行逻辑组合。类型可以可以设定为：零件质量--SW特有零件体积--SW特有封套选择--SW特有零件为内部详图--SW特有配置名称--SW特有文件名称--SW特有自定义属性零部件状态关联几何关系显示文件状态文件类型高级选取示例（设定准则:材料为AISI1020）选取准则可以保存并收藏，该选取准则则会出现在选择的下拉菜单中（如下图），该选项可以用在别的文件中。选取准则可以保存并收藏收藏的准则用在别的文件12.逆转选择装配体中的未被选择中零件，而取消当前选择的零件；隐藏、压缩的零件不会被选中。13.选择子装配体在图形区域中，您可以右键单击某个零件并选择“选择子装配体”来选中零件所在的子装配体。如果此零件位于一个嵌套的子装配体中，则会在一个清单中显示层次关系。将指针移到此清单上以高亮显示各个子装配体，然后单击所需的子装配体。选取子装配体示例14.FeatureManager设计树过滤使用FeatureManager设计树顶部的过滤器来过滤设计树中显示的项目；可以按以下方式过滤：零部件和特征的名称零部件显示/隐藏状态您添加的标签设计树过滤示例
