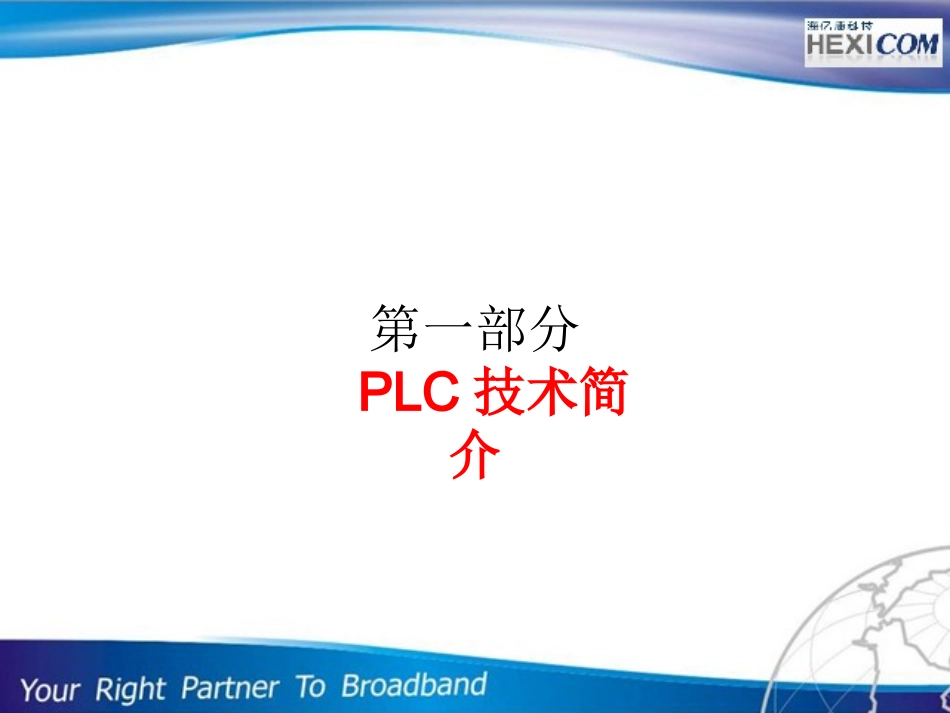

SalesDept.Version:2012.2.10融合宽带接入未来PLC方案介绍第一部分PLC技术简介电力线通信技术电力线通信技术（PowerLineCommunication）简称PLC技术。其基本原理是指利用现有的电力网，高速传输数据、语音、图象等多媒体业务信息，即把载有信息的信号加载于电力线传输，接收信息的调制解调器再把信号从电力线中通过耦合方式提取出来，并传送到计算机等通信设备，以实现信息的传递。电力线是覆盖最为广泛的布线网络，特别适合应用在施工期较早的小区、写字楼、企业厂矿、公共活动场所等，难以重新进行布线的地方，进行快速数据网络部署。•家庭插电联盟（HomePlugAssociation,HPA）,代表性厂家是Intellon•通用电力线联盟(UniversalPowerlineAssociation,UPA)代表性厂家是DS2•消费电子电力线通信联盟(CE-PowerlineCommunicationAlliance,CEPCA)，主要代表性厂家是panasonic这三家标准的产品都已经广泛应用于欧洲，北美以及亚洲的日，韩等发达国家,PLC是一个已被广泛应用的技术电力线通信标准•上一代的PLC芯片，主要以HomePlug1.0规范为主；•物理层速率多是14Mbps，中间曾出现过85Mbps的版本；•由于抗干扰能力低，通讯距离也大受影响HomePlug1.0HomePlugAVIEEEP19012004年以前2005－20102010以后14Mbps200～500Mbps大于1Gbps随着这几年技术的发展，PLC性能得到大幅提升。通信速率与发展Performance&Features20062007INT6000•FirstHomePlugAVIC•200Mbps•Builtfordigitalhomeapps•Addedmaster/slavewith32nodesupport2008INT6400•Enhancedmulti-masterisolationsupport(1,000+slaves/ntwk)•10%higherTCPrate•ReducecollisionwithEoCM•ImproveVoDsteamINT7400•500Mbps•3Xperformance•BoMcostsimilartoINT6400•BackwardscompatiblewithINT6x00•IPTVsupports100+simultaneousSDstreamsfromsinglemaster•Continuedfeatureenhancements2010INT6300•ReducedBoMcost•Added30+specificfeatures•253slaves•Transmitenable/disable•Remotediagnostics•Bandwidthlimiting•FreqoptimizedINT6400INT7400-EoC目前主流方案高性能方案HomgPlug芯片第二部分产品应用室内电源线PLC终端住户室内电源线PLC终端住户···低压配电线路小区配电线路小区节点交换机或ONUPLC头端广域网Internet网管中心远程/端到端管理10KV至Internet至其它头端接入设备PLC头端用户电表用户电表A层用户B层用户路由器交换机或ONU变压器220VACPLC接入组网图：小区宽带场景至Internet至其它头端接入设备PLC头端101室1层用户3层用户路由器交换机低压配电220VAC配电柜102室301室302室···交流供电线路交流供电线路PLC接入组网图：写字楼/企业/酒店场景第三部分实际部署部署三要素耦合布线和安装测试验收配电柜中耦合器的安装位置头端的安装，完全不影响原有的电力线。配电柜中耦合器的安装位置电表电表电表空开空开空开零线火线至用户PLC头端耦合器馈线FE至移动接入网电表空开电表空开馈线电力线磁环馈线强电室安装示意图公司、产品和运用案例第四部分公司简介•致力于端到端宽带接入解决方案的研发、销售及服务，主要产品包括PLC、EOC、G/EPON、以太网交换机、跨厂商网管软件平台等，为合作伙伴和运营商用户提供高性价比、可运营、可跨厂商全网管理型的整体解决方案。•基于本次试点的HomePlugAV产品已经规模发货25万线用户，重点客户包括广州移动，佛山移动，江苏广电，印度TATA集团等•获得国家“双软”认证，3项技术专利，8项软件著作权LANSwitches/PLCLANSwitches/PLCPLC/EOCPLC/EOCEPONEPON公司产品8/16/24PortsL2LANSwitchesOLTONUModuleModuleMasterMasterMasterSlaveModulePLCPLC至InternetPLC电力桥N层用户N+1层用户路由器低压配电220VAC配电柜交流供电线路交流供电线路广州移动金海大厦（写字楼）试点方案产品包括：电力桥/电力猫电力耦合器集中网管/业务功能测试试点覆盖楼层：7～10楼办公区17～22楼办公区24、25楼办公区PLC电力猫PLC耦合器楼层终端（电力猫）PLC接口最低速率终端（电力猫）PLC接口最高速率报文类型9楼18.898Mbps44.051MbpsTCP10楼11.625Mbps29.109MbpsTCP17楼18.764Mb...
