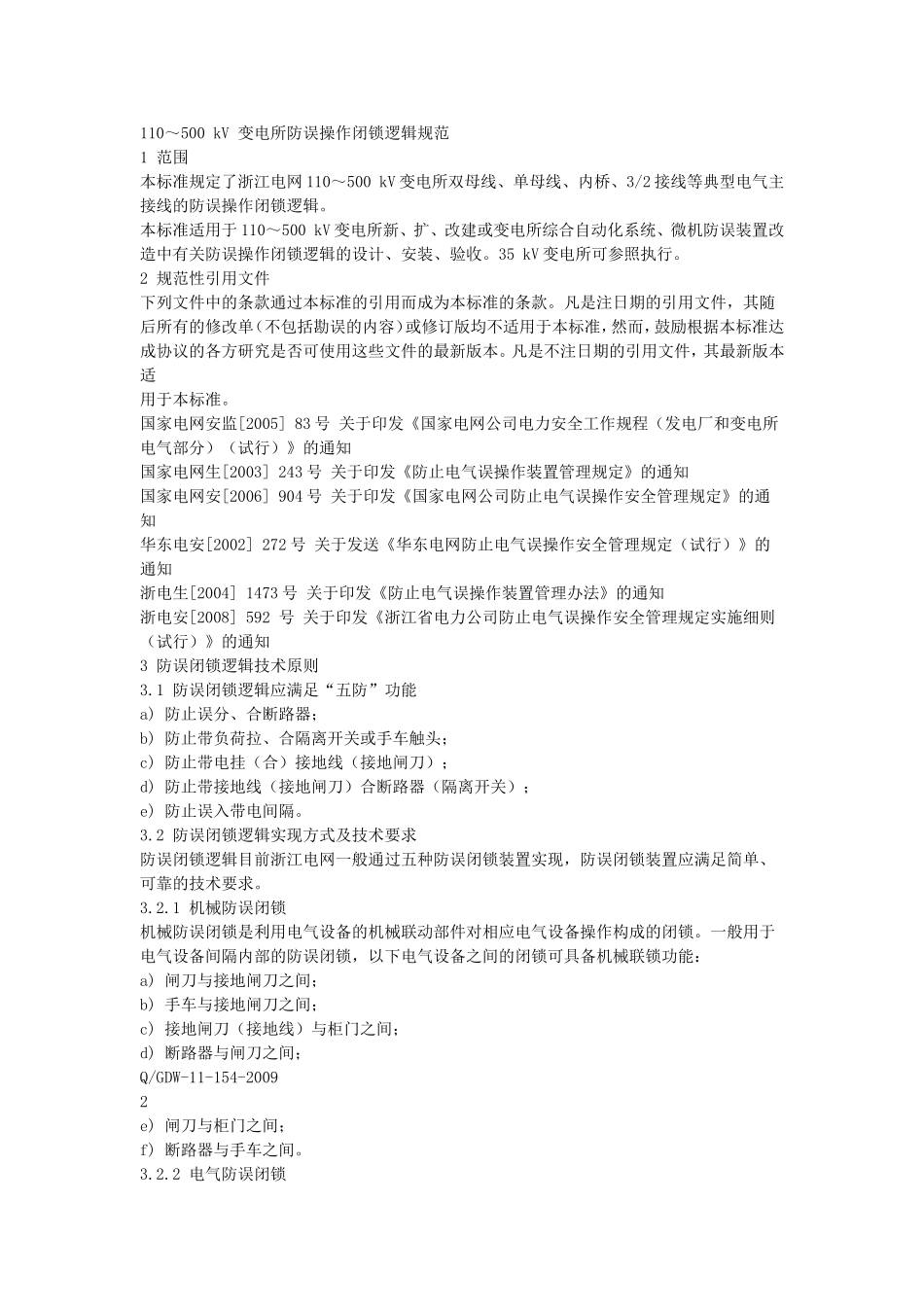

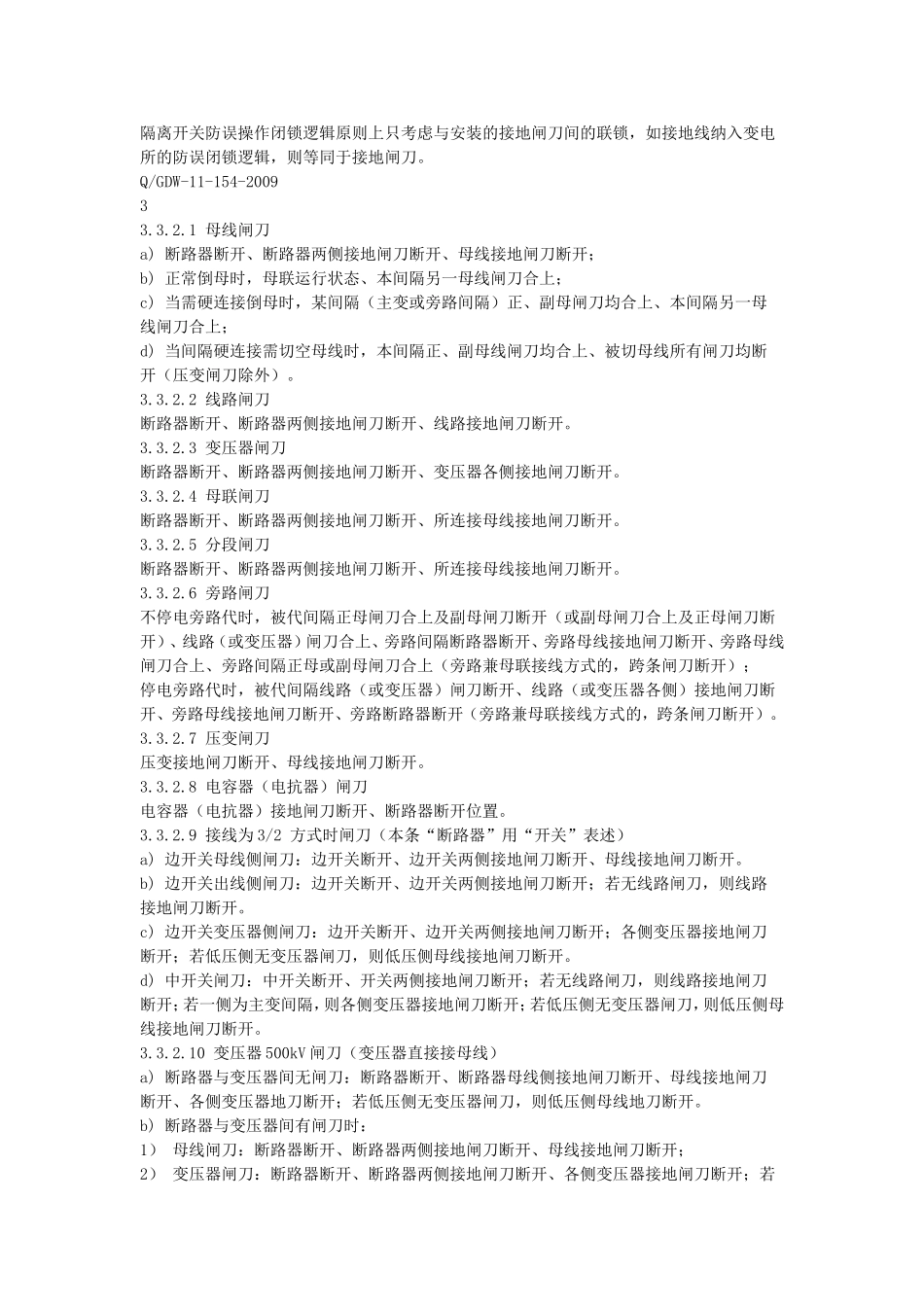

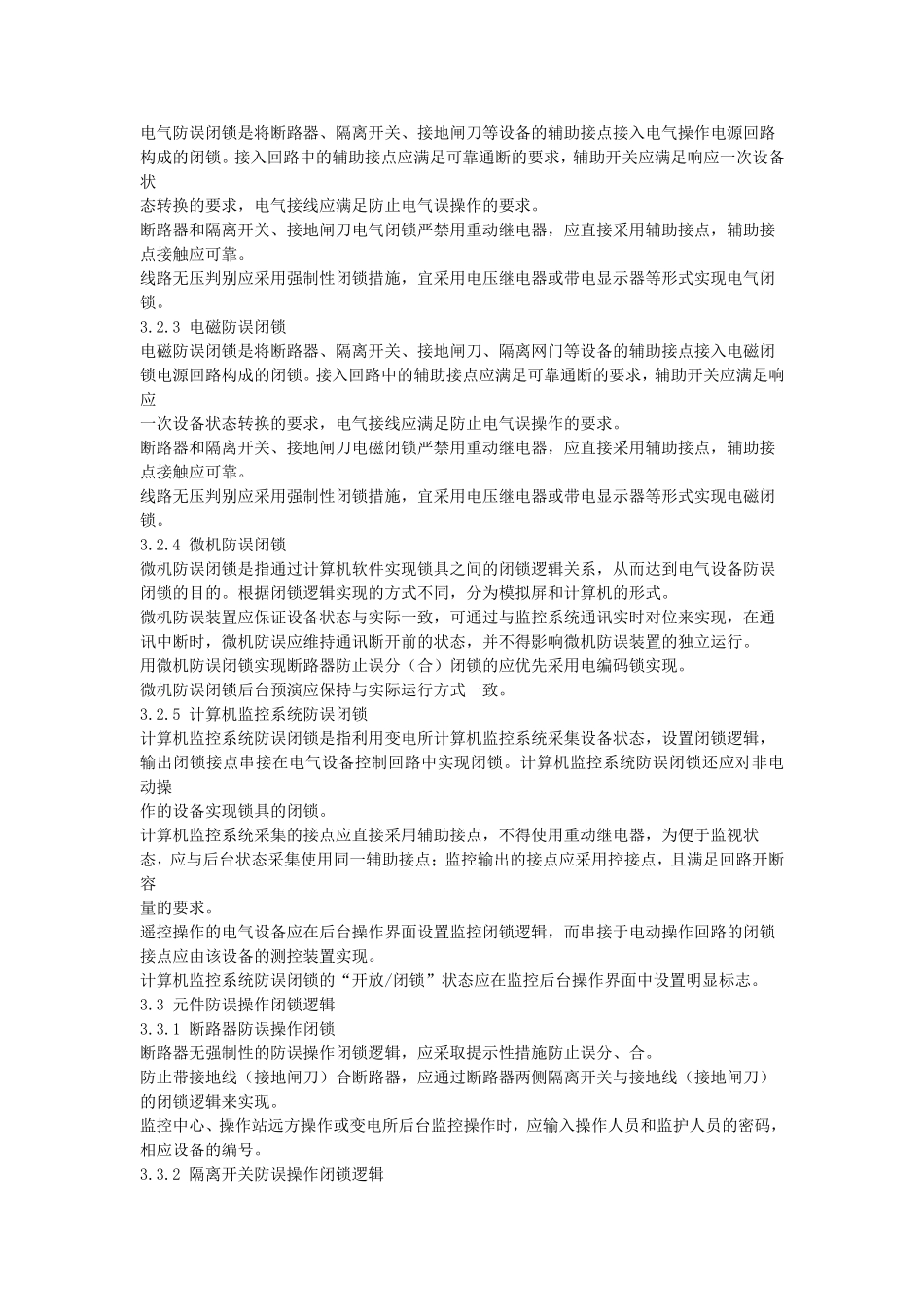

110～500kV变电所防误操作闭锁逻辑规范1范围本标准规定了浙江电网110～500kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。本标准适用于110～500kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。35kV变电所可参照执行。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。国家电网安监[2005]83号关于印发《国家电网公司电力安全工作规程（发电厂和变电所电气部分）（试行）》的通知国家电网生[2003]243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006]904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002]272号关于发送《华东电网防止电气误操作安全管理规定（试行）》的通知浙电生[2004]1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008]592号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则（试行）》的通知3防误闭锁逻辑技术原则3.1防误闭锁逻辑应满足“五防”功能a)防止误分、合断路器；b)防止带负荷拉、合隔离开关或手车触头；c)防止带电挂（合）接地线（接地闸刀）；d)防止带接地线（接地闸刀）合断路器（隔离开关）；e)防止误入带电间隔。3.2防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现，防误闭锁装置应满足简单、可靠的技术要求。3.2.1机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。一般用于电气设备间隔内部的防误闭锁，以下电气设备之间的闭锁可具备机械联锁功能：a)闸刀与接地闸刀之间；b)手车与接地闸刀之间；c)接地闸刀（接地线）与柜门之间；d)断路器与闸刀之间；Q/GDW-11-154-20092e)闸刀与柜门之间；f)断路器与手车之间。3.2.2电气防误闭锁电气防误闭锁是将断路器、隔离开关、接地闸刀等设备的辅助接点接入电气操作电源回路构成的闭锁。接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。断路器和隔离开关、接地闸刀电气闭锁严禁用重动继电器，应直接采用辅助接点，辅助接点接触应可靠。线路无压判别应采用强制性闭锁措施，宜采用电压继电器或带电显示器等形式实现电气闭锁。3.2.3电磁防误闭锁电磁防误闭锁是将断路器、隔离开关、接地闸刀、隔离网门等设备的辅助接点接入电磁闭锁电源回路构成的闭锁。接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。断路器和隔离开关、接地闸刀电磁闭锁严禁用重动继电器，应直接采用辅助接点，辅助接点接触应可靠。线路无压判别应采用强制性闭锁措施，宜采用电压继电器或带电显示器等形式实现电磁闭锁。3.2.4微机防误闭锁微机防误闭锁是指通过计算机软件实现锁具之间的闭锁逻辑关系，从而达到电气设备防误闭锁的目的。根据闭锁逻辑实现的方式不同，分为模拟屏和计算机的形式。微机防误装置应保证设备状态与实际一致，可通过与监控系统通讯实时对位来实现，在通讯中断时，微机防误应维持通讯断开前的状态，并不得影响微机防误装置的独立运行。用微机防误闭锁实现断路器防止误分（合）闭锁的应优先采用电编码锁实现。微机防误闭锁后台预演应保持与实际运行方式一致。3.2.5计算机监控系统防误闭锁计算机监控系统防误闭锁是指利用变电所计算机监控系统采集设备状态，设置闭锁逻辑，输出闭锁接点串接在电气设备控制回路中实现闭锁。计算机监控系统防误闭锁还应对非电动操作的设备实现锁具的闭锁。计算机监控系统采集的接点应直接采用辅助接点，不得使用重动继电器，为便于监视状态，应与后台状态采集使用同一辅助接点；监控输出的接点应采用控接点，且满足回路开断容量的要求。遥控操作的电气...
