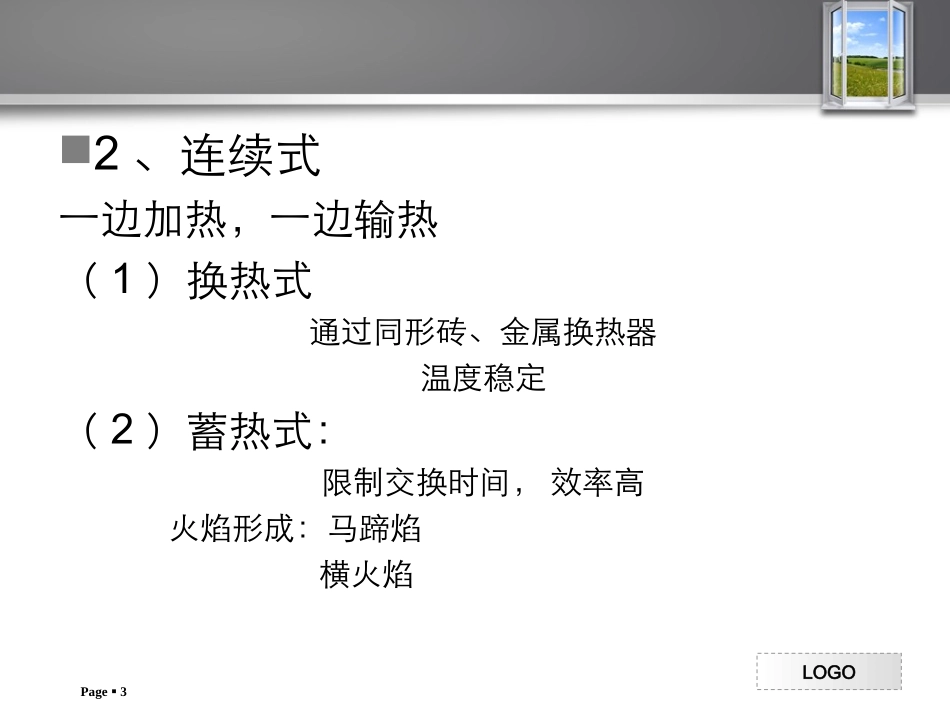

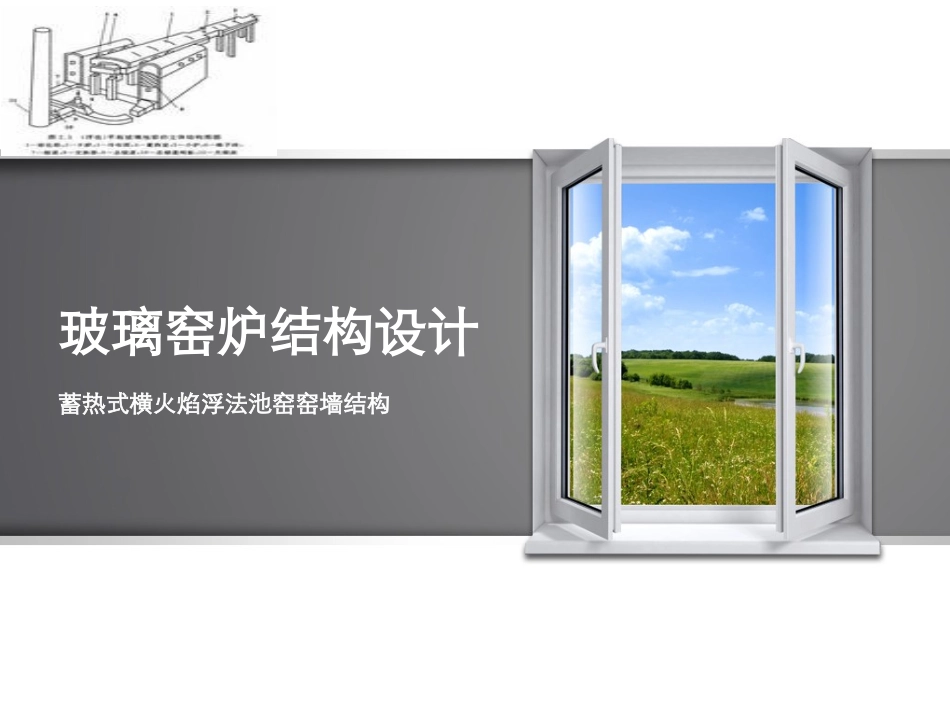

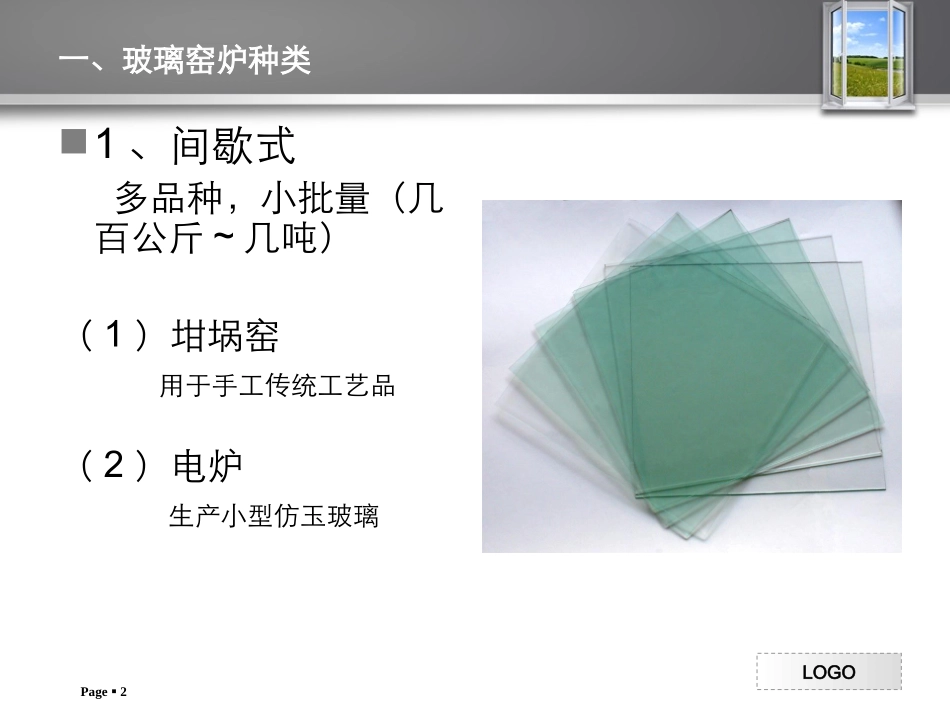

LOGO玻璃窑炉结构设计蓄热式横火焰浮法池窑窑墙结构Page2LOGO一、玻璃窑炉种类1、间歇式多品种，小批量（几百公斤~几吨）（1）坩埚窑用于手工传统工艺品（2）电炉生产小型仿玉玻璃Page3LOGO2、连续式一边加热，一边输热（1）换热式通过同形砖、金属换热器温度稳定（2）蓄热式：限制交换时间，效率高火焰形成：马蹄焰横火焰Page4LOGO蓄热体在窑炉两侧建蓄热室：先通烟气，再通空气烟气蓄热室空气80~100℃1100~1300℃1400℃左右650℃粘土砖镁砖，高铝砖Page5LOGO二、蓄热式、横火焰、大型炉窑炉结构1、融化部（1）熔池面积a、产量目标（200吨~800吨）b、产品品种、质量（透明度、条纹）、融化点、膨胀系数、融化温度c、熔化率2~2.5吨/平方米，天Page6LOGOPage7LOGO熔池结构设计a/c=融化池面积长宽比=1.8~2.2~2.4池深=1.2~1.5m加料池>熔池面积的2/3~3/4鼓泡、窑坎——1/2窑高以上Page8LOGO二、蓄热式、横火焰、大型炉窑炉结构1、融化部（2）火焰空间a、胸墙高度>1.2~1.4m,厚度400~550mmb、大旋跨度：炉宽+外鞘旋升高：1/8~1/9Page9LOGO二、蓄热式、横火焰、大型炉窑炉结构1、融化部（3）小炉小炉3、5、8对不等Page10LOGO（4）蓄热室蓄热面积：单位体积蓄热面积为熔化区面积的30~35~40倍（单侧)蓄热体高度为50层格子砖以上，空气量过剩1.05左右Page11LOGO二、蓄热式、横火焰、大型炉窑炉结构2、卡脖宽度：相当于融化部的1/3~1/4深度：600~800mm，浅些好材料、挡砖：不回流长度：3m左右，根据产量搅拌：水平较方便，垂直Page12LOGO二、蓄热式、横火焰、大型炉窑炉结构3、冷却部小型化，占融化部面积的15%~20%池深浅：400~600mm冷却方式：强制冷却上部吹冷风，一般为自然冷却Page13LOGO二、蓄热式、横火焰、大型炉窑炉结构4、烟道及烟囱（1）玻璃液面在10~12m时，烟囱一般为55m以上5、余热处理、净化系统Page14LOGO二、蓄热式、横火焰、大型炉窑墙耐火材料1、池壁砖2.胸墙砖电熔锆刚玉砖粘土大砖保温层电熔锆刚玉砖轻质硅砖硅质捣打料轻质粘土砖LOGO谢谢！期待老师同学的指导
