热力管网跨河管道桁架施工方案(一二期合编)VIP免费

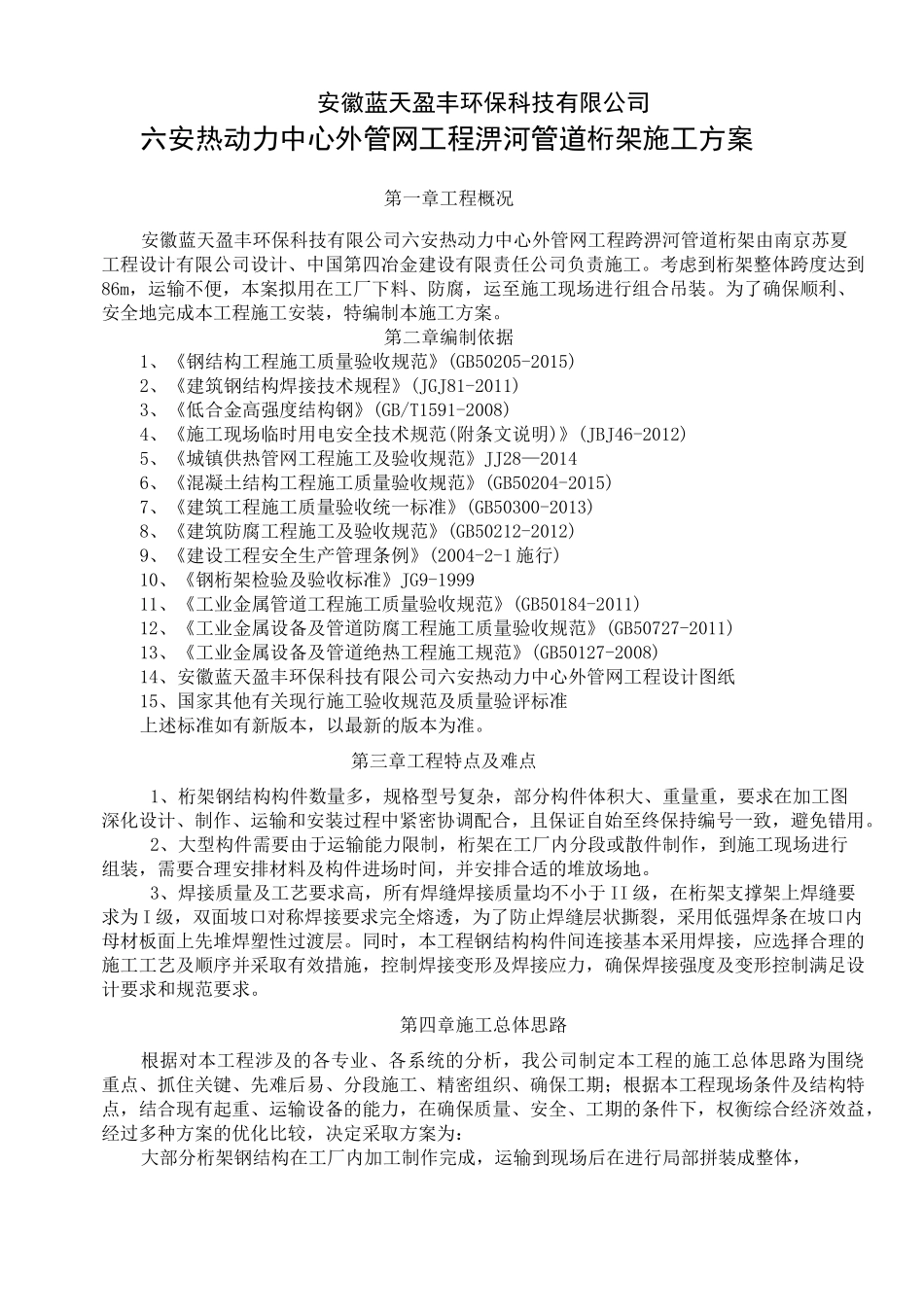

淠河管道桁架施工方安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程批准：审核：编制：中国第四冶金建设有限责任公司2016年9月8日安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案第一章工程概况安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程跨淠河管道桁架由南京苏夏工程设计有限公司设计、中国第四冶金建设有限责任公司负责施工。考虑到桁架整体跨度达到86m，运输不便，本案拟用在工厂下料、防腐，运至施工现场进行组合吊装。为了确保顺利、安全地完成本工程施工安装，特编制本施工方案。第二章编制依据1、《钢结构工程施工质量验收规范》(GB50205-2015)2、《建筑钢结构焊接技术规程》(JGJ81-2011)3、《低合金高强度结构钢》(GB/T1591-2008)4、《施工现场临时用电安全技术规范(附条文说明)》(JBJ46-2012)5、《城镇供热管网工程施工及验收规范》JJ28—20146、《混凝土结构工程施工质量验收规范》(GB50204-2015)7、《建筑工程施工质量验收统一标准》(GB50300-2013)8、《建筑防腐工程施工及验收规范》(GB50212-2012)9、《建设工程安全生产管理条例》(2004-2-1施行)10、《钢桁架检验及验收标准》JG9-199911、《工业金属管道工程施工质量验收规范》(GB50184-2011)12、《工业金属设备及管道防腐工程施工质量验收规范》(GB50727-2011)13、《工业金属设备及管道绝热工程施工规范》(GB50127-2008)14、安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程设计图纸15、国家其他有关现行施工验收规范及质量验评标准上述标准如有新版本，以最新的版本为准。第三章工程特点及难点1、桁架钢结构构件数量多，规格型号复杂，部分构件体积大、重量重，要求在加工图深化设计、制作、运输和安装过程中紧密协调配合，且保证自始至终保持编号一致，避免错用。2、大型构件需要由于运输能力限制，桁架在工厂内分段或散件制作，到施工现场进行组装，需要合理安排材料及构件进场时间，并安排合适的堆放场地。3、焊接质量及工艺要求高，所有焊缝焊接质量均不小于II级，在桁架支撑架上焊缝要求为I级，双面坡口对称焊接要求完全熔透，为了防止焊缝层状撕裂，采用低强焊条在坡口内母材板面上先堆焊塑性过渡层。同时，本工程钢结构构件间连接基本采用焊接，应选择合理的施工工艺及顺序并采取有效措施，控制焊接变形及焊接应力，确保焊接强度及变形控制满足设计要求和规范要求。第四章施工总体思路根据对本工程涉及的各专业、各系统的分析，我公司制定本工程的施工总体思路为围绕重点、抓住关键、先难后易、分段施工、精密组织、确保工期；根据本工程现场条件及结构特点，结合现有起重、运输设备的能力，在确保质量、安全、工期的条件下，权衡综合经济效益，经过多种方案的优化比较，决定采取方案为：大部分桁架钢结构在工厂内加工制作完成，运输到现场后在进行局部拼装成整体，且连接方式为焊接方式，焊缝等级为II级，作业施工难度大。所有散件、分段构件及成品构件必须在工厂内进行抛丸除锈、涂装底漆，需要焊缝开坡口的部位必须在厂内加工完成。第五章施工前准备1、劳动力投入计划由于本工程工期紧张，各专业施工队伍按照施工需要配备充足的劳动力进场施工，保证工程按期完工，工程开工前，我们将组织人员进场，安排施工人员生活，进行技术、安全、文明施工交底，具体各专业施工人员进场安排如下：钢结构劳动力安排表序号各类施工人员人数备注1测量工3人各类施工人员按照工程实际施工情况需要进行及时调整。2起重工4人3电焊工6人4探伤工2人5安装工12人6管道工5人7维修电工3人合计35人2、施工机具投入计划根据本工程结构特点，同时结合现场施工进度，确定各设备进场日期，确保施工工艺的要求钢结构主要施工机具一览表在本工程的现场施工中我们采用的主要施工机械设备如下表-序号设备名称型号规格数量设备能力备注1汽车吊1台5001南岸主吊2汽车吊1台4001北岸主吊3汽车吊1台2001配合南岸吊装4汽车吊1台501辅助吊装卸货及拼装5直流焊机BX2-5005台6交流焊机AX2-5005台7千斤顶501级4只8经纬仪DJ2-11台测量9水准仪SZ32台测量10磨光机5把用于焊缝处理11手拉葫芦0.5-10T共8...
