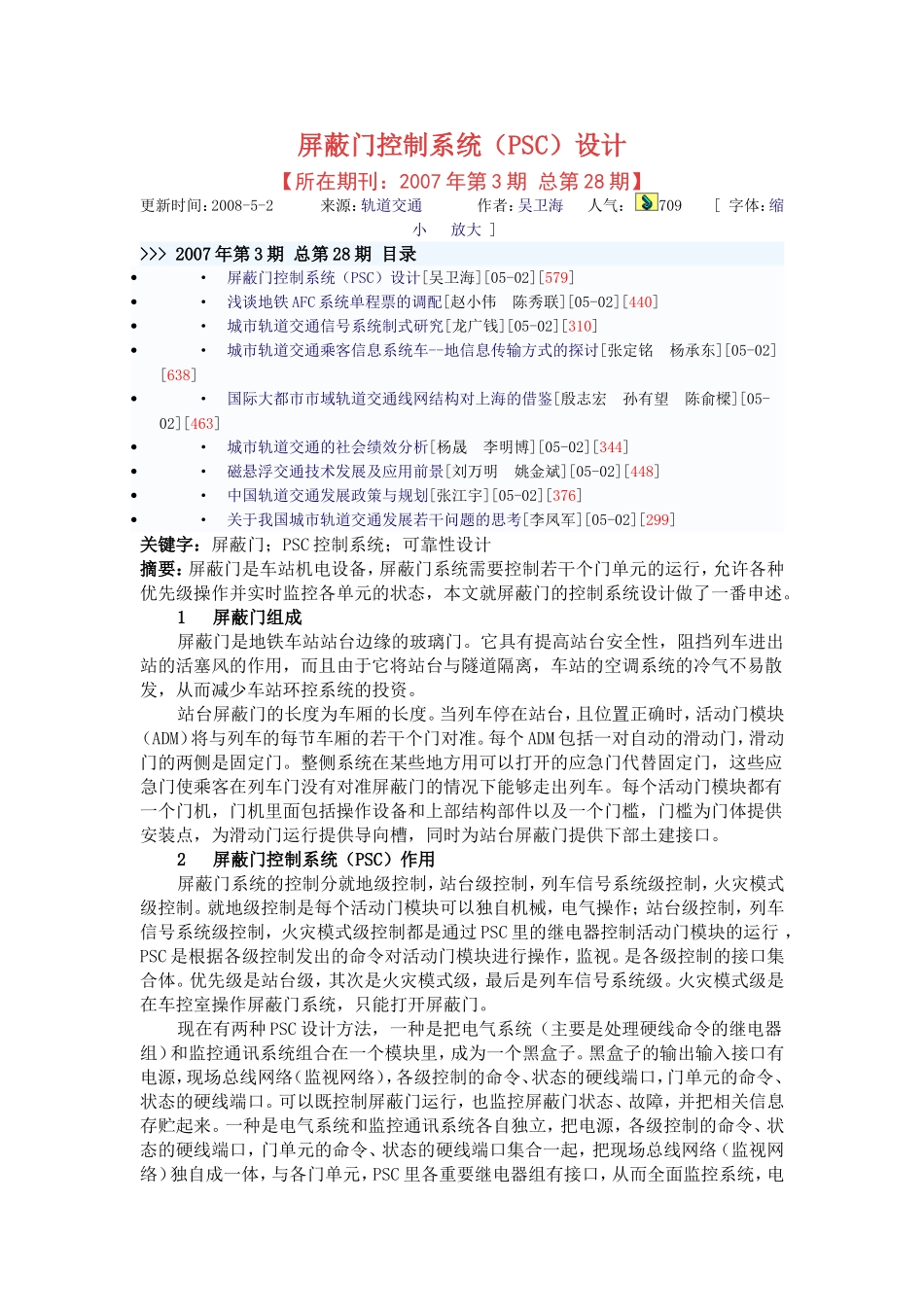

屏蔽门控制系统（PSC）设计【所在期刊：2007年第3期总第28期】更新时间：2008-5-2来源：轨道交通作者：吴卫海人气：709[字体：缩小放大]>>>2007年第3期总第28期目录·屏蔽门控制系统（PSC）设计[吴卫海][05-02][579]·浅谈地铁AFC系统单程票的调配[赵小伟陈秀联][05-02][440]·城市轨道交通信号系统制式研究[龙广钱][05-02][310]·城市轨道交通乘客信息系统车--地信息传输方式的探讨[张定铭杨承东][05-02][638]·国际大都市市域轨道交通线网结构对上海的借鉴[殷志宏孙有望陈俞樑][05-02][463]·城市轨道交通的社会绩效分析[杨晟李明博][05-02][344]·磁悬浮交通技术发展及应用前景[刘万明姚金斌][05-02][448]·中国轨道交通发展政策与规划[张江宇][05-02][376]·关于我国城市轨道交通发展若干问题的思考[李凤军][05-02][299]关键字：屏蔽门；PSC控制系统；可靠性设计摘要：屏蔽门是车站机电设备，屏蔽门系统需要控制若干个门单元的运行，允许各种优先级操作并实时监控各单元的状态，本文就屏蔽门的控制系统设计做了一番申述。1屏蔽门组成屏蔽门是地铁车站站台边缘的玻璃门。它具有提高站台安全性，阻挡列车进出站的活塞风的作用，而且由于它将站台与隧道隔离，车站的空调系统的冷气不易散发，从而减少车站环控系统的投资。站台屏蔽门的长度为车厢的长度。当列车停在站台，且位置正确时，活动门模块（ADM）将与列车的每节车厢的若干个门对准。每个ADM包括一对自动的滑动门，滑动门的两侧是固定门。整侧系统在某些地方用可以打开的应急门代替固定门，这些应急门使乘客在列车门没有对准屏蔽门的情况下能够走出列车。每个活动门模块都有一个门机，门机里面包括操作设备和上部结构部件以及一个门槛，门槛为门体提供安装点，为滑动门运行提供导向槽，同时为站台屏蔽门提供下部土建接口。2屏蔽门控制系统（PSC）作用屏蔽门系统的控制分就地级控制，站台级控制，列车信号系统级控制，火灾模式级控制。就地级控制是每个活动门模块可以独自机械，电气操作；站台级控制，列车信号系统级控制，火灾模式级控制都是通过PSC里的继电器控制活动门模块的运行，PSC是根据各级控制发出的命令对活动门模块进行操作，监视。是各级控制的接口集合体。优先级是站台级，其次是火灾模式级，最后是列车信号系统级。火灾模式级是在车控室操作屏蔽门系统，只能打开屏蔽门。现在有两种PSC设计方法，一种是把电气系统（主要是处理硬线命令的继电器组）和监控通讯系统组合在一个模块里，成为一个黑盒子。黑盒子的输出输入接口有电源，现场总线网络（监视网络），各级控制的命令、状态的硬线端口，门单元的命令、状态的硬线端口。可以既控制屏蔽门运行，也监控屏蔽门状态、故障，并把相关信息存贮起来。一种是电气系统和监控通讯系统各自独立，把电源，各级控制的命令、状态的硬线端口，门单元的命令、状态的硬线端口集合一起，把现场总线网络（监视网络）独自成一体，与各门单元，PSC里各重要继电器组有接口，从而全面监控系统，电气系统和监视网络收集的若干重要状态如“开门”状态，若干重要故障如“系统故障”通过PSC的指示灯面板反映。个人认为后者较好。首先这样电气和监控通讯两个系统不会相互影响，独立开来以后维修，改造方便。其次减低维修成本，一个部件损坏不必整个PSC更换。3PSC的接口（1）与列车信号系统的接口PSC对列车信号系统有接口，列车进站前会进入连锁区域，要收到前方车站的站台“所有滑动门/应急门关闭锁紧”信号；然后列车在站台停下后，命令屏蔽门开门，PSC接收此开门信号，并反馈“门打开”状态给列车；离站前要关车门，列车关闭车门同时命令屏蔽门关门门，PSC接收此关门信号，并反馈“所有滑动门/应急门关闭锁紧”给列车；此时列车可以离站；在出站连锁区域内，列车依然要收到后方的“所有滑动门/应急门关闭锁紧”信号。如果在列车关门命令发出若干时间后，没有收到“所有滑动门/应急门关闭锁紧”信号，则需要站务人员确认现场情况后，在就地控制盘（PSL）发出“互锁解除”信号，由PSC反馈给列车，列车才能离站。（2）与门单元的接口PSC发出“开门”命令给门单元控制...
