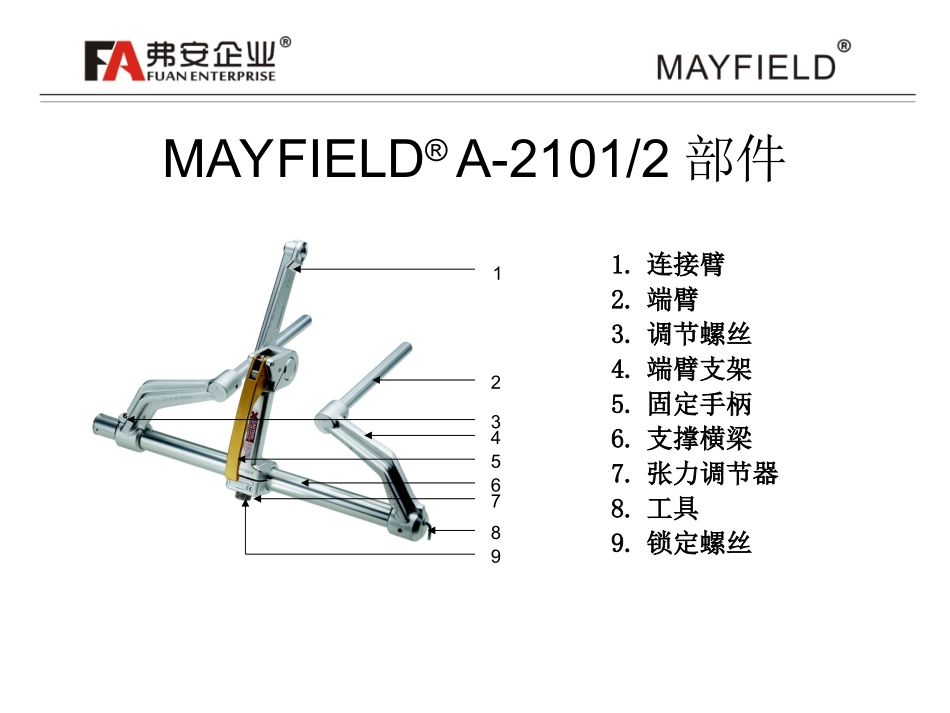

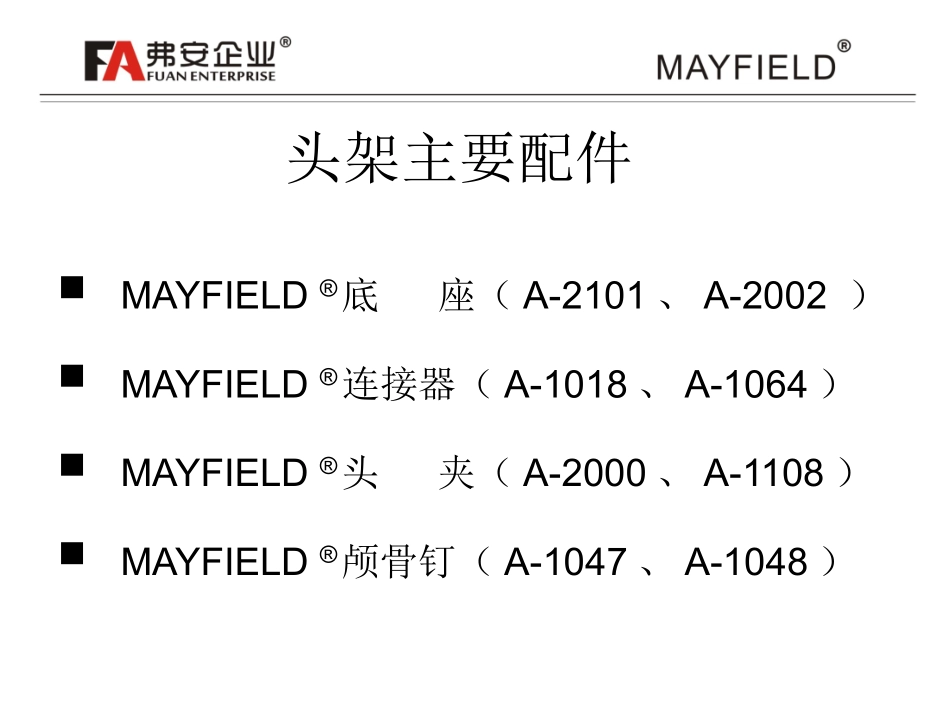

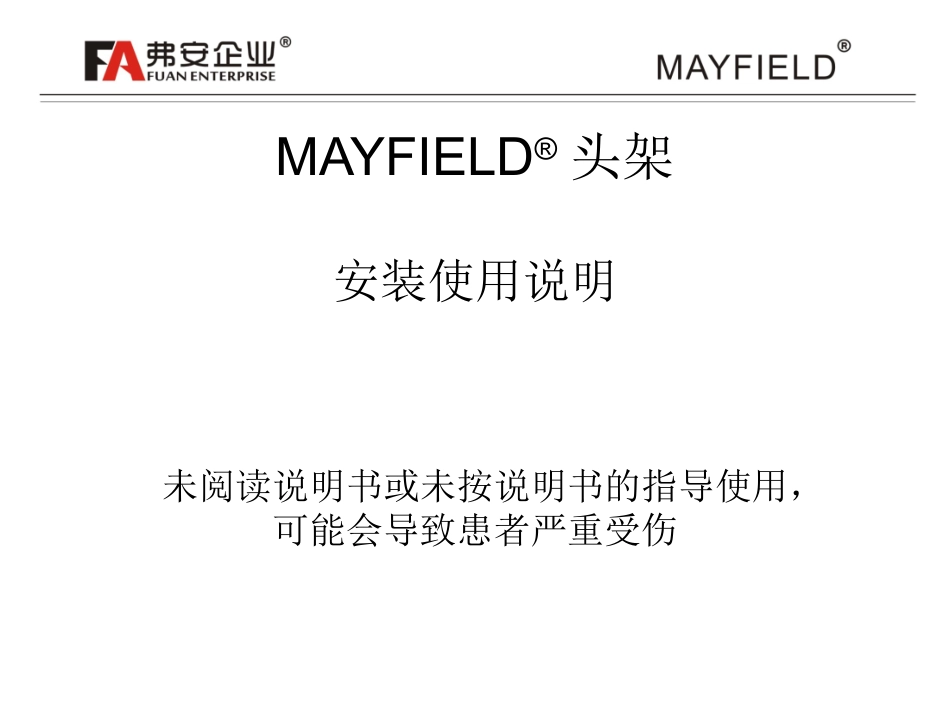

MAYFIELD®头架安装使用说明未阅读说明书或未按说明书的指导使用，可能会导致患者严重受伤头架主要配件MAYFIELD®底座（A-2101、A-2002）MAYFIELD®连接器（A-1018、A-1064）MAYFIELD®头夹（A-2000、A-1108）MAYFIELD®颅骨钉（A-1047、A-1048）1.连接臂2.端臂3.调节螺丝4.端臂支架5.固定手柄6.支撑横梁7.张力调节器8.工具9.锁定螺丝123456789MAYFIELD®A-2101/2部件41.棘齿2.扭矩螺钉3.旋转支柱4.扭矩螺钉5.旋转关节1235MAYFIELD®A-1018部件1234561.棘齿2.扭矩螺钉3.旋转支柱4.扭矩螺钉5.球形旋转关节6.固定手柄MAYFIELD®A-1064部件MAYFIELD®A-2000部件①压力起始线（红色）⑤加压旋钮②延伸臂⑥固定臂③棘齿⑦弹簧锁④摇臂⑧摇臂固定旋钮②③①④⑤⑥⑦⑧•设计MAYFIELD®A-2000型头夹的目的是：实施神经外科手术时，严格固定头颅•使用MAYFIELD®A-2000头夹，术者可更方便地调整颅骨钉位置。通过摇臂360°旋转，可以避开头颅的重要区域，并且使用更加方便•颅骨钉在用足够压力钻入颅骨后,摇臂仍可以很容易地360°转动,完成最后的体位定位•MAYFIELD®A-2000型头夹采用斜体设计，使术野暴露更充分。MAYFIELD®A-1108部件①摇臂②摇臂固定旋钮③固定臂④加压旋钮⑤延伸臂⑥棘齿⑦弹簧锁①③④⑦⑤⑥②•MAYFIELD®A-1108型头夹的特点是：经典三钉固定方式；三钉各自加压并各自显压•使用MAYFIELD®A-1108头夹，术者可更方便地调整各个颅骨钉的压力，通过摇臂360°旋转，可以避开头颅的重要区域，使用更加安全方便•颅骨钉在用足够压力钻入颅骨后,摇臂仍可以很容易地360°转动,完成最后的体位定位颅骨钉分类可重复使用一次性使用成人型儿童型透X光型成人型儿童型成人型（塑料）A-1047A-1048A-1072A-2020A-1083A-1084注意：MAYFIELD儿童型颅骨钉建议用于5岁以上儿童，5岁以下儿童临床医生应根据实际情况慎重使用第一步：底座的安装•卸下手术床头板。•调整MAYFIELD底座的两根端臂间距，使之适应手术床，锁紧调节螺丝，并插入手术床。•锁紧手术床头板插孔固定螺丝。各关节处于开放状态。头部固定系统安装方法备注：若底座无法直接插入手术床，应使用转接器。注意：确保底座稳固安装至手术床。注意：永远确保调试后锁闭装置的稳定。注意：即使被完全旋紧，调节螺丝仍然会突出于端臂支架。确保调节螺丝与支撑横梁上的凹槽重新吻合，端臂支架不会绕支撑横梁自由旋转。第二步底座连接器连接将连接器扭矩螺钉插入底座连接臂棘齿孔内。顺时针拧紧扭矩螺钉注意：在完全上紧前，一定要保证齿盘位置合适、咬合紧密。否则，会损坏棘齿。扭矩螺钉拧紧后，连接器固定不旋转第三步头夹安装1.在确认颅骨钉无损坏的情况下（若有损坏应更换）将颅骨钉分别安装在头夹上并压紧至无缝隙（注意保证颅骨钉无菌）；建议备用颅骨钉以防颅骨钉有损坏2.拉起弹簧锁，将延伸臂从固定臂中向外抽出足够的距离，然后松开弹簧锁②轻拉弹簧锁③拉开延伸臂到适合宽度①安装颅骨钉头夹安装3.松开摇臂固定旋钮4.将双钉侧加压旋钮调节至压力起始线(A-2000)或将各钉分别调节至压力起始线(A-1108)5.选择合适的手术体位，确定合理的颅骨固定位置，固定患者头颅，固定时要遵循下列原则：恰好露出红线A-2000A-1108压力起始线头夹安装a.固定时保证三钉连线呈等腰三角形（双钉侧两钉连线为底线）正确错误头夹安装b.三钉位置均在止汗带（双耳上方绕头一周宽约3cm）范围内止汗带头夹安装c.颅骨钉位置要避开矢状窦、颞窝、大血管区及外伤骨薄弱区等危险部位d.卧姿时双钉侧摇臂应大致与地面呈垂直位，坐姿时双钉侧摇臂应与地面大致呈水平位头夹安装e.固定颅骨时先将双钉侧贴紧已选择好的位置，然后将单钉侧向双钉侧推近，直到单钉侧也贴紧颅骨，接着用力将头夹收紧至压力显示计有了一定的压力显示（约20lb左右）为止f.顺时针旋转单钉侧加压旋钮至理想压力（建议：成人60lb，儿童40lb，临床医生应该根据实际情况进一步确定，但压力值一定不要大于80lb）20/40/60/80lbs头夹安装g.以双钉侧和单钉侧连线为轴旋转头夹至理想位置，将头夹与连接器连接（若底座为A-2009，可以将头夹与底座的相应接口直接连接），在未完全...
