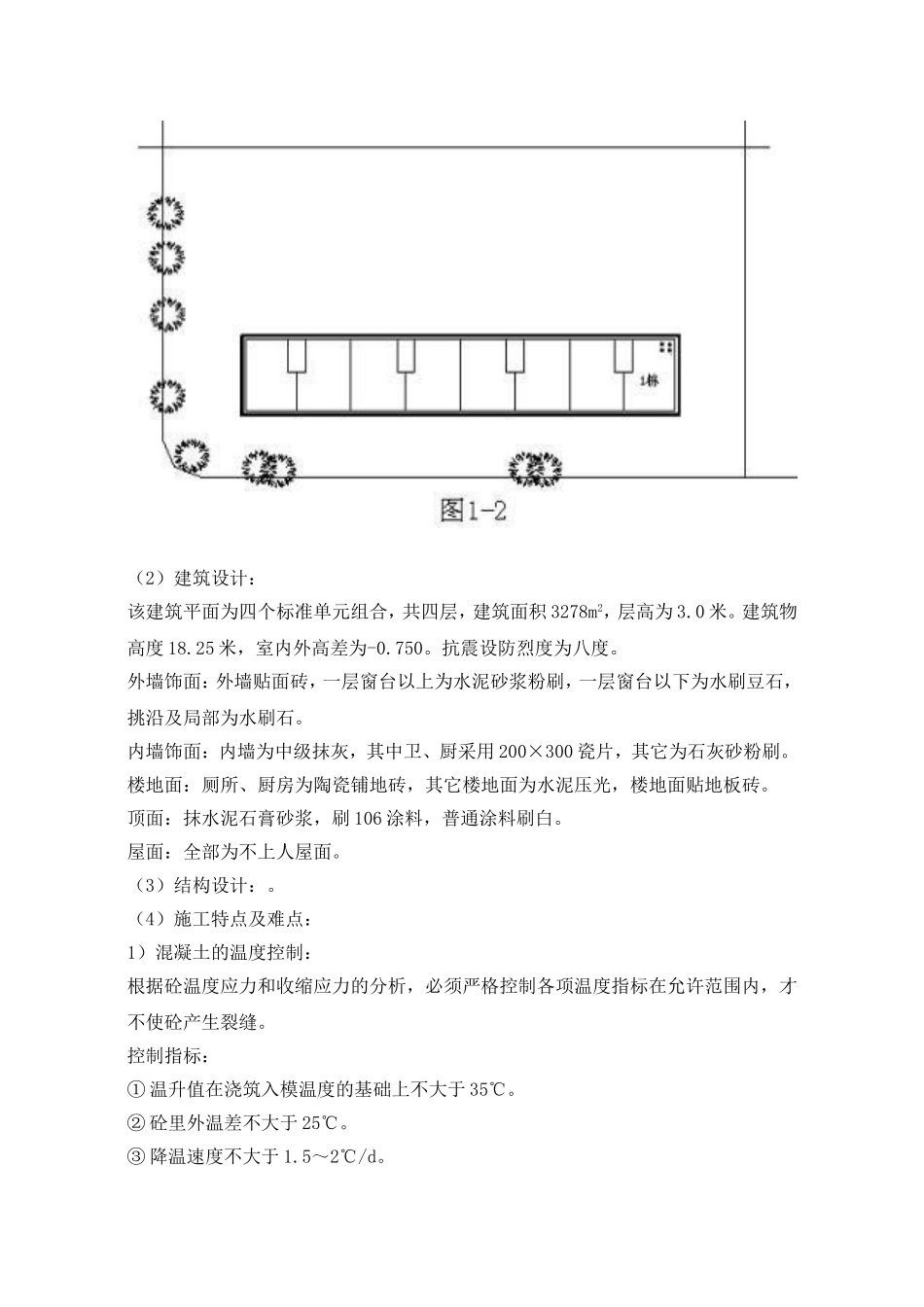

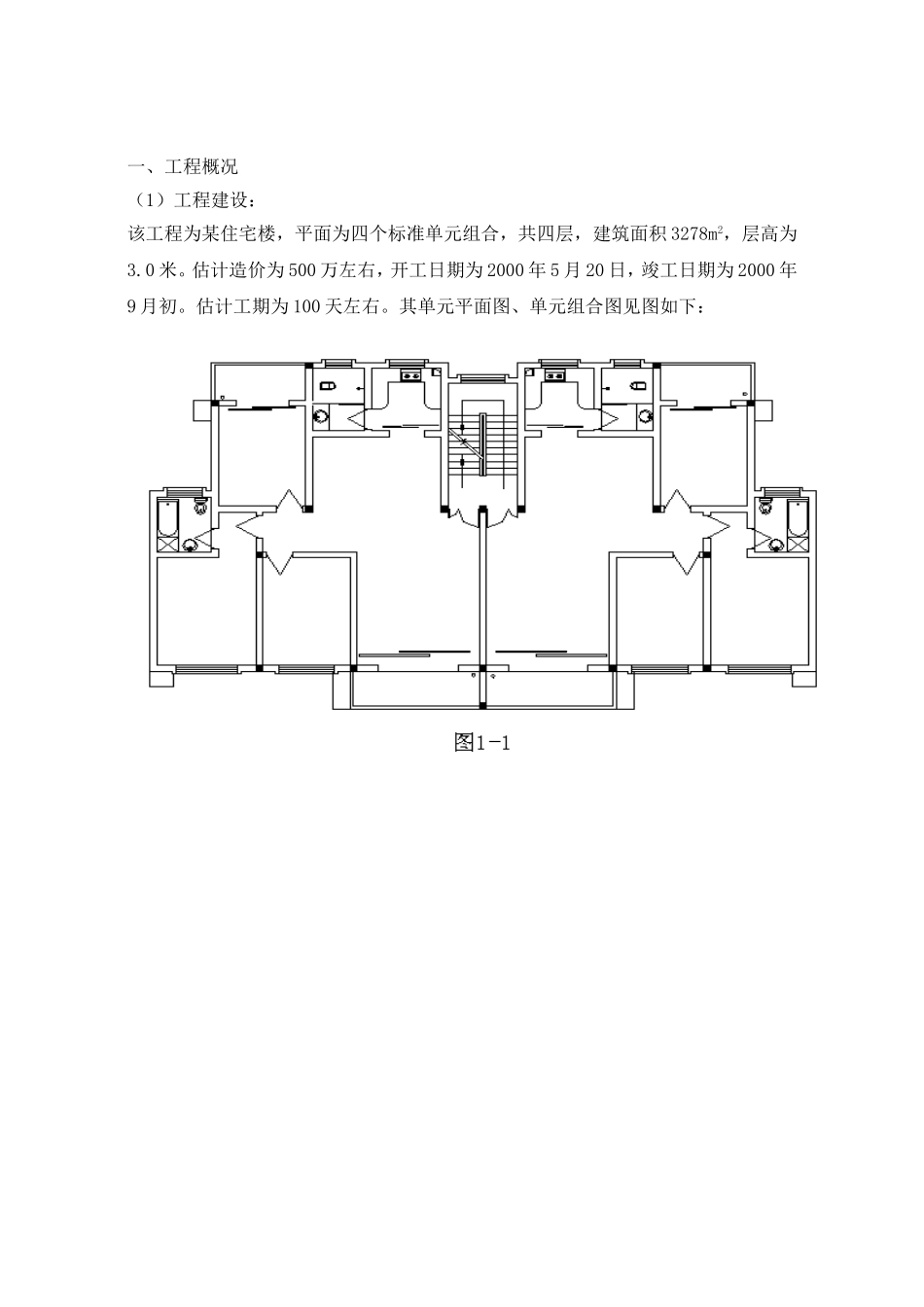

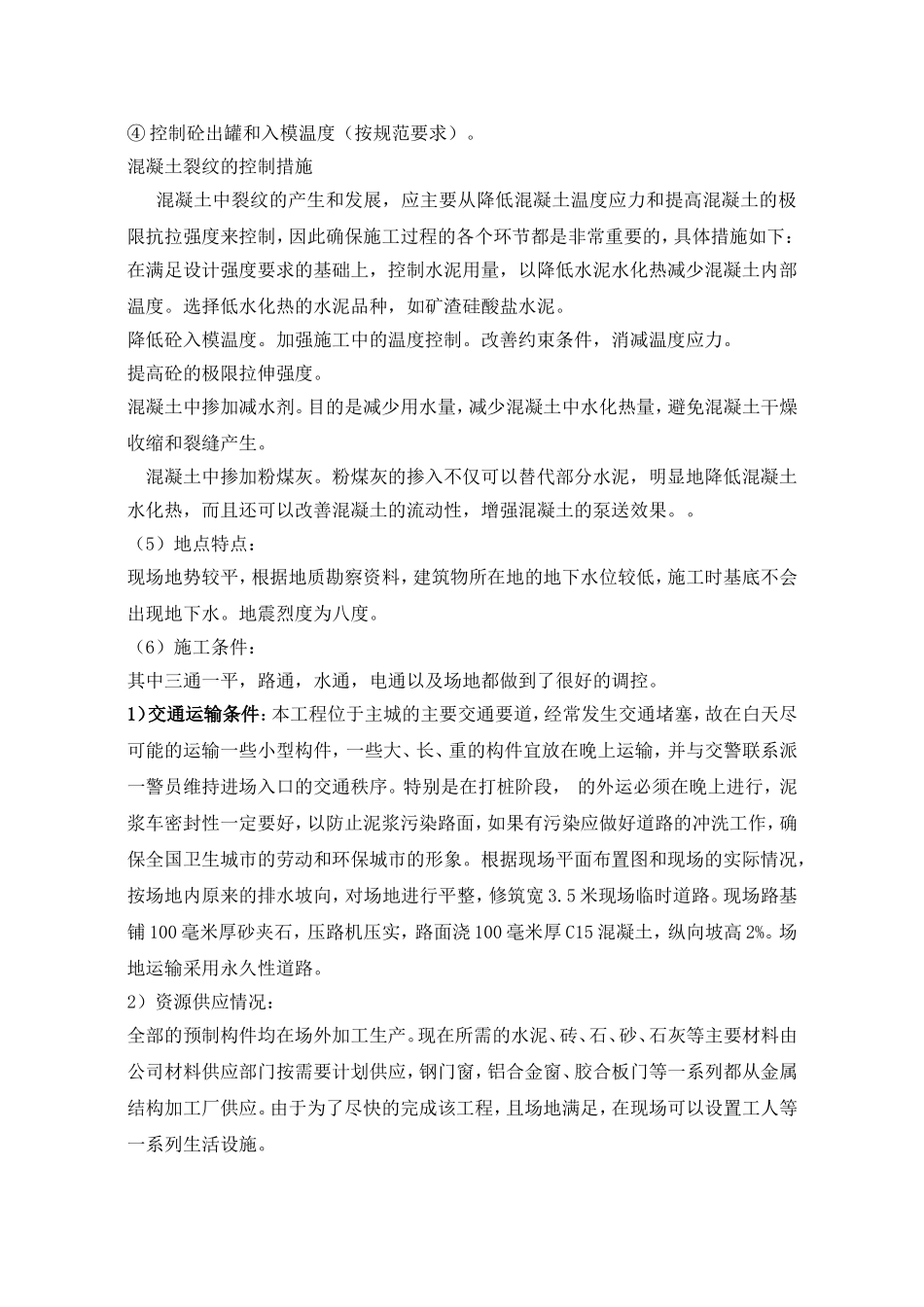

一、工程概况（1）工程建设：该工程为某住宅楼，平面为四个标准单元组合，共四层，建筑面积3278m2，层高为3.0米。估计造价为500万左右，开工日期为2000年5月20日，竣工日期为2000年9月初。估计工期为100天左右。其单元平面图、单元组合图见图如下：（2）建筑设计：该建筑平面为四个标准单元组合，共四层，建筑面积3278m2，层高为3.0米。建筑物高度18.25米，室内外高差为-0.750。抗震设防烈度为八度。外墙饰面：外墙贴面砖，一层窗台以上为水泥砂浆粉刷，一层窗台以下为水刷豆石，挑沿及局部为水刷石。内墙饰面：内墙为中级抹灰，其中卫、厨采用200×300瓷片，其它为石灰砂粉刷。楼地面：厕所、厨房为陶瓷铺地砖，其它楼地面为水泥压光，楼地面贴地板砖。顶面：抹水泥石膏砂浆，刷106涂料，普通涂料刷白。屋面：全部为不上人屋面。（3）结构设计：。（4）施工特点及难点：1）混凝土的温度控制：根据砼温度应力和收缩应力的分析，必须严格控制各项温度指标在允许范围内，才不使砼产生裂缝。控制指标：①温升值在浇筑入模温度的基础上不大于35℃。②砼里外温差不大于25℃。③降温速度不大于1.5～2℃/d。④控制砼出罐和入模温度（按规范要求）。混凝土裂纹的控制措施混凝土中裂纹的产生和发展，应主要从降低混凝土温度应力和提高混凝土的极限抗拉强度来控制，因此确保施工过程的各个环节都是非常重要的，具体措施如下：在满足设计强度要求的基础上，控制水泥用量，以降低水泥水化热减少混凝土内部温度。选择低水化热的水泥品种，如矿渣硅酸盐水泥。降低砼入模温度。加强施工中的温度控制。改善约束条件，消减温度应力。提高砼的极限拉伸强度。混凝土中掺加减水剂。目的是减少用水量，减少混凝土中水化热量，避免混凝土干燥收缩和裂缝产生。混凝土中掺加粉煤灰。粉煤灰的掺入不仅可以替代部分水泥，明显地降低混凝土水化热，而且还可以改善混凝土的流动性，增强混凝土的泵送效果。。（5）地点特点：现场地势较平，根据地质勘察资料，建筑物所在地的地下水位较低，施工时基底不会出现地下水。地震烈度为八度。（6）施工条件：其中三通一平，路通，水通，电通以及场地都做到了很好的调控。1）交通运输条件：本工程位于主城的主要交通要道，经常发生交通堵塞，故在白天尽可能的运输一些小型构件，一些大、长、重的构件宜放在晚上运输，并与交警联系派一警员维持进场入口的交通秩序。特别是在打桩阶段，的外运必须在晚上进行，泥浆车密封性一定要好，以防止泥浆污染路面，如果有污染应做好道路的冲洗工作，确保全国卫生城市的劳动和环保城市的形象。根据现场平面布置图和现场的实际情况，按场地内原来的排水坡向，对场地进行平整，修筑宽3.5米现场临时道路。现场路基铺100毫米厚砂夹石，压路机压实，路面浇100毫米厚C15混凝土，纵向坡高2%。场地运输采用永久性道路。2）资源供应情况：全部的预制构件均在场外加工生产。现在所需的水泥、砖、石、砂、石灰等主要材料由公司材料供应部门按需要计划供应，钢门窗，铝合金窗、胶合板门等一系列都从金属结构加工厂供应。由于为了尽快的完成该工程，且场地满足，在现场可以设置工人等一系列生活设施。。供水：水源从建设单位上水管中接出，现场采用Φ75的供水管径，经(水表)供入施工现场管网，管网布置沿现场用水点布置支管，埋入地下50cm深；各施工段用胶管接用，考虑到季节性供水短缺和周围的环境卫生，备蓄水(暗)池供施工用水。排水：施工现场场地狭窄，为了充分利用现场现有的使用面积，现场所有排水沟均为暗沟，排入建设单位指定的家属区下水管道；为保证现场清洁卫生，做到文明工，在混凝土搅拌站旁挖一个沉淀(暗)池，将沉淀后的水用泵抽到排水沟中。5）现场临时用电以及施工单位机械设备用量：6）现场材料的安排：为了保证现场材料堆放有序，堆放场地将进行硬化处理，即钢筋、模板、砂石料、砖、周转料场等浇成一块面积较大的砼场地。材料尽可能按计划分期、分批、分层供应，以减少二次搬运。主要材料的堆放，应严格按照《施工现场平面布置图》确定的位置堆放整齐。7）劳动力的安排：劳动力组织采用按工种分组施工的方式，统一调度各工种的施...
