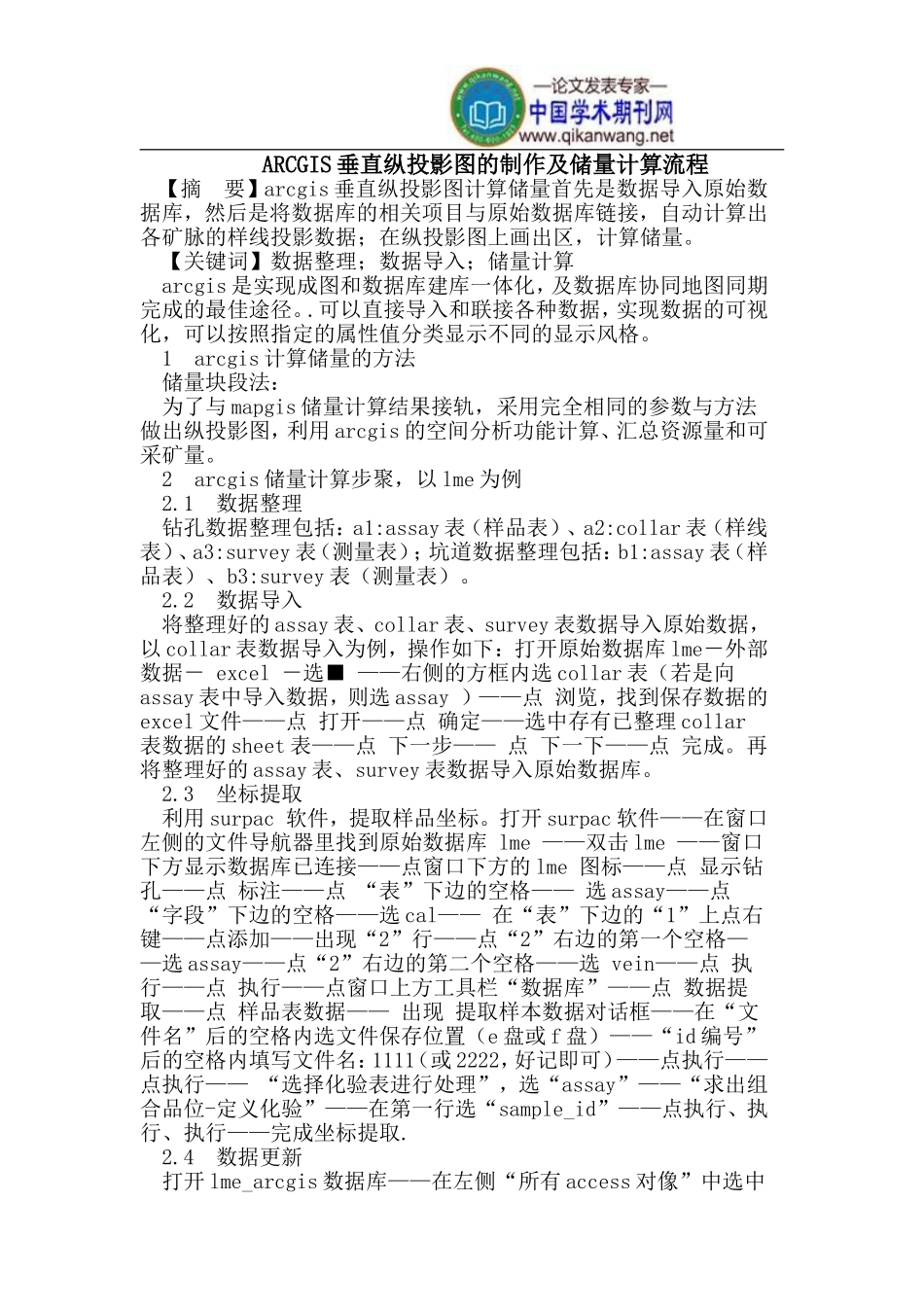

ARCGIS垂直纵投影图的制作及储量计算流程VIP免费

ARCGIS垂直纵投影图的制作及储量计算流程【摘要】arcgis垂直纵投影图计算储量首先是数据导入原始数据库，然后是将数据库的相关项目与原始数据库链接，自动计算出各矿脉的样线投影数据；在纵投影图上画出区，计算储量。【关键词】数据整理；数据导入；储量计算arcgis是实现成图和数据库建库一体化，及数据库协同地图同期完成的最佳途径。.可以直接导入和联接各种数据，实现数据的可视化，可以按照指定的属性值分类显示不同的显示风格。1arcgis计算储量的方法储量块段法：为了与mapgis储量计算结果接轨，采用完全相同的参数与方法做出纵投影图，利用arcgis的空间分析功能计算、汇总资源量和可采矿量。2arcgis储量计算步聚，以lme为例2.1数据整理钻孔数据整理包括：a1:assay表（样品表）、a2:collar表（样线表）、a3:survey表（测量表）；坑道数据整理包括：b1:assay表（样品表）、b3:survey表（测量表）。2.2数据导入将整理好的assay表、collar表、survey表数据导入原始数据，以collar表数据导入为例，操作如下：打开原始数据库lme－外部数据－excel－选■——右侧的方框内选collar表（若是向assay表中导入数据，则选assay）——点浏览，找到保存数据的excel文件——点打开——点确定——选中存有已整理collar表数据的sheet表——点下一步——点下一下——点完成。再将整理好的assay表、survey表数据导入原始数据库。2.3坐标提取利用surpac软件，提取样品坐标。打开surpac软件——在窗口左侧的文件导航器里找到原始数据库lme——双击lme——窗口下方显示数据库已连接——点窗口下方的lme图标——点显示钻孔——点标注——点“表”下边的空格——选assay——点“字段”下边的空格——选cal——在“表”下边的“1”上点右键——点添加——出现“2”行——点“2”右边的第一个空格——选assay——点“2”右边的第二个空格——选vein——点执行——点执行——点窗口上方工具栏“数据库”——点数据提取——点样品表数据——出现提取样本数据对话框——在“文件名”后的空格内选文件保存位置（e盘或f盘）——“id编号”后的空格内填写文件名：1111（或2222，好记即可）——点执行——点执行——“选择化验表进行处理”，选“assay”——“求出组合品位-定义化验”——在第一行选“sample_id”——点执行、执行、执行——完成坐标提取.2.4数据更新打开lme_arcgis数据库——在左侧“所有access对像”中选中链接表■——点右键——点“链接表管理器”——依次点“始终提示最新位置”、点“全选”、点“确定”——找到原始数据库“lme”——点打开——出现“所有选择的链接表已成功刷新”——点确定。2.5将lm1纵投影数据导入lm1纵投影图打开lm1纵投影图——点添加数据工具栏■——点连接文件夹图标■——找到lme_arcgis.mdb——点添加——选中lm1纵投影数据库■——点添加——p_lm1进入窗口左侧的“内容列表窗口”——右键p_lm1——点显示x、y数据——样线点投影到纵投影图上，左侧“内容列表窗口”出现■——选中此图标，点右键——点“数据”——点“导出数据-”——将数据导出至lm1.mdb数据库中，覆盖lm1.mdb里的■文件——点保存——是否将导出的数据添加到地图图层中——点“是”——添加geo_sampls图层文件——完成样线点数据投影.2.6储量计算（以lm1矿脉储量计算为例）点地理处理——点缓冲区——将block拖入输入要素空格——距离填2.5米——点新生成block_buffer文件——点右键——点连接——点geo_sampls——点平均值——点确定——点地理处理——点缓冲区——将新生成的join_output文件拖入输入要素空格——距离填-2.5米——选中新生成的join_output_buffer文件——点右键——点数据——点导出数据——点浏览——找到lm1.mdb数据库里的block_grade并将其覆盖——是否将导出的数据添加到地图图层中——点是——（下转第173页）（上接第67页）block_grade进入左侧内容列表——点右键——打开属性表——删除无用字段objectid、buff_dist、count——将average_width按升序排列——选中值为0的行——点切换选择——选中average_ag列——点右键——点字段计算器——重新计算average_ag=ave...
