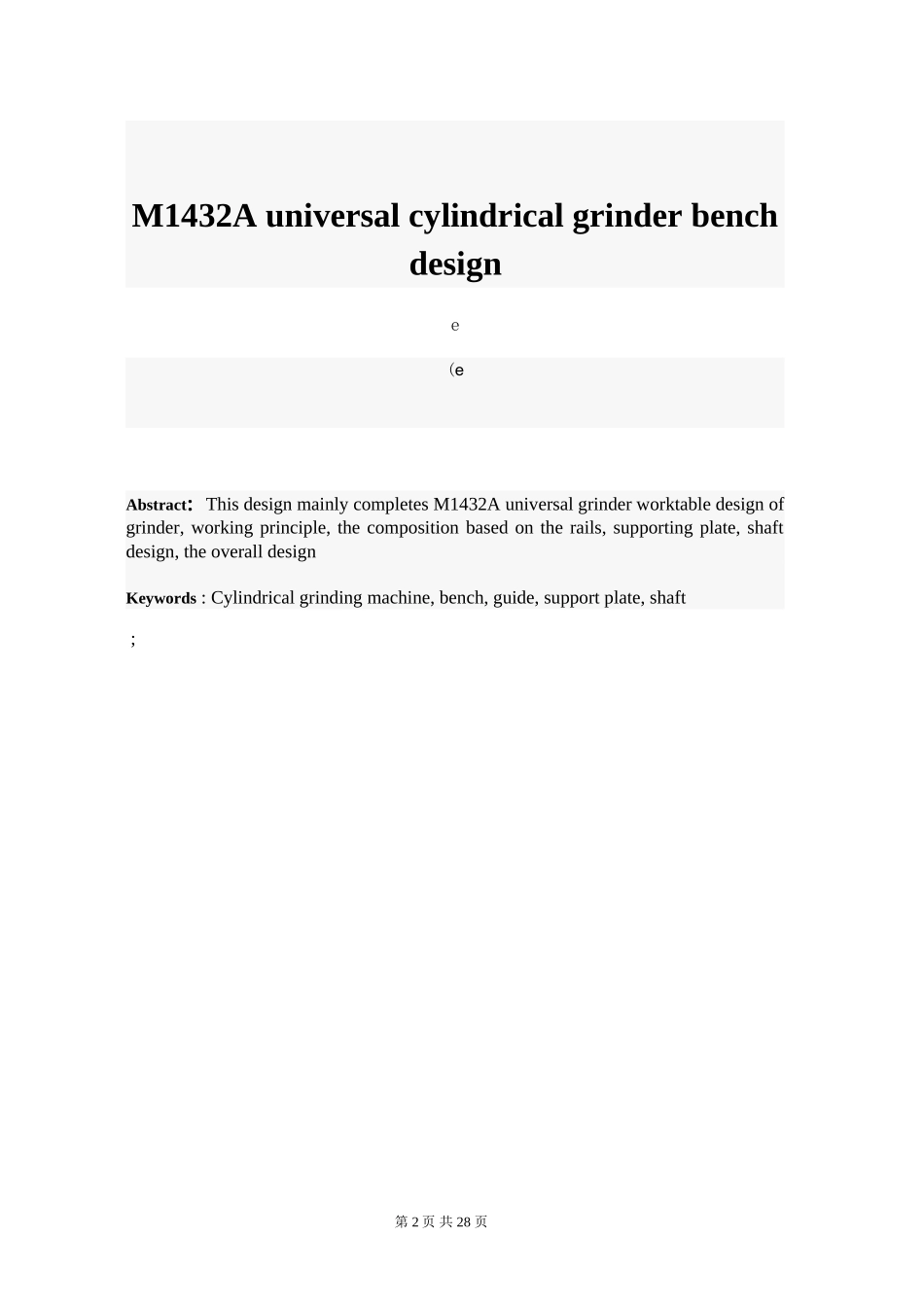

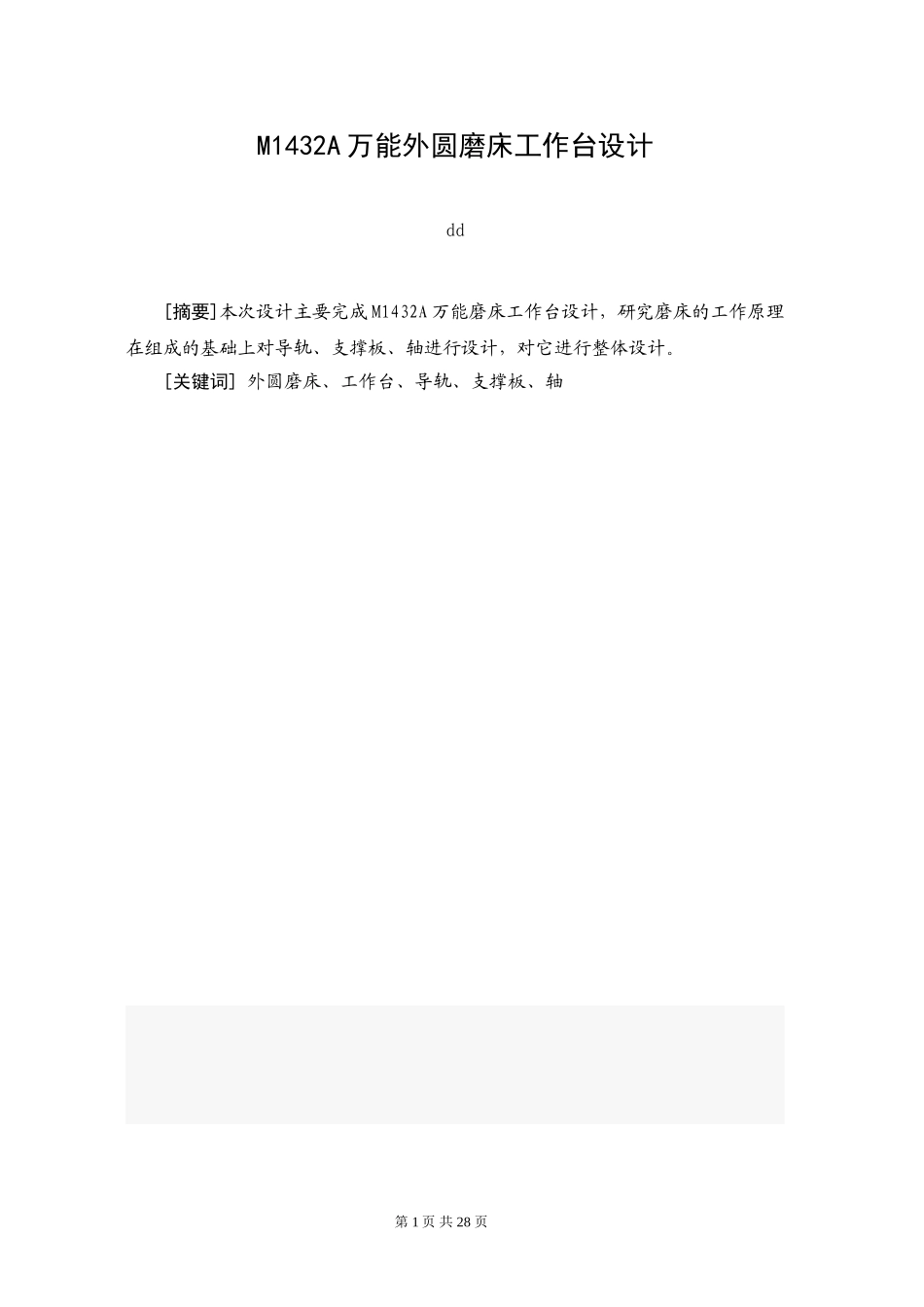

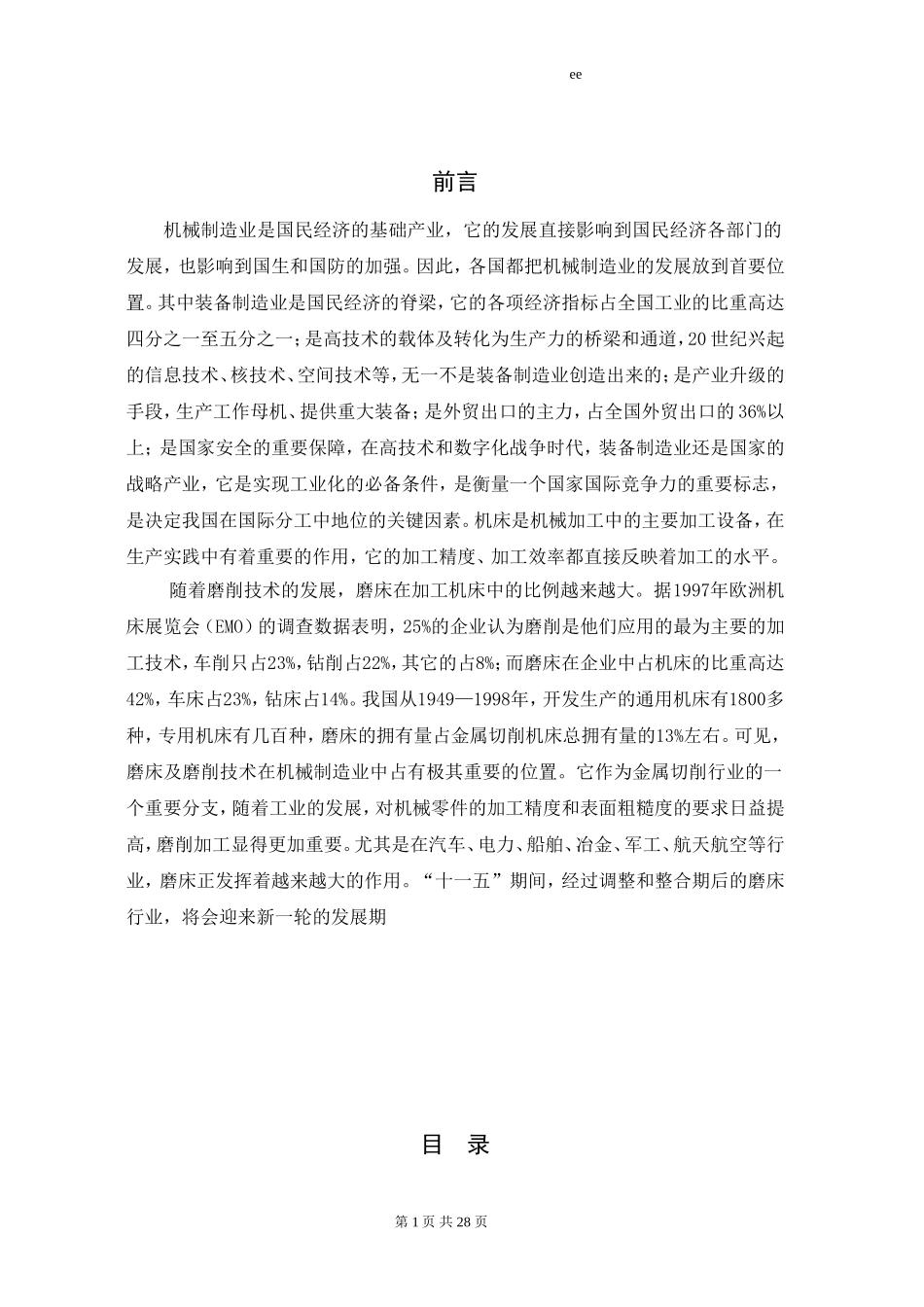

M1432A万能外圆磨床工作台设计dd[摘要]本次设计主要完成M1432A万能磨床工作台设计,研究磨床的工作原理在组成的基础上对导轨、支撑板、轴进行设计,对它进行整体设计。[关键词]外圆磨床、工作台、导轨、支撑板、轴第1页共28页M1432Auniversalcylindricalgrinderbenchdesigne(eAbstract:ThisdesignmainlycompletesM1432Auniversalgrinderworktabledesignofgrinder,workingprinciple,thecompositionbasedontherails,supportingplate,shaftdesign,theoveralldesignKeywords:Cylindricalgrindingmachine,bench,guide,supportplate,shaft;第2页共28页ee前言机械制造业是国民经济的基础产业,它的发展直接影响到国民经济各部门的发展,也影响到国生和国防的加强。因此,各国都把机械制造业的发展放到首要位置。其中装备制造业是国民经济的脊梁,它的各项经济指标占全国工业的比重高达四分之一至五分之一;是高技术的载体及转化为生产力的桥梁和通道,20世纪兴起的信息技术、核技术、空间技术等,无一不是装备制造业创造出来的;是产业升级的手段,生产工作母机、提供重大装备;是外贸出口的主力,占全国外贸出口的36%以上;是国家安全的重要保障,在高技术和数字化战争时代,装备制造业还是国家的战略产业,它是实现工业化的必备条件,是衡量一个国家国际竞争力的重要标志,是决定我国在国际分工中地位的关键因素。机床是机械加工中的主要加工设备,在生产实践中有着重要的作用,它的加工精度、加工效率都直接反映着加工的水平。随着磨削技术的发展,磨床在加工机床中的比例越来越大。据1997年欧洲机床展览会(EMO)的调查数据表明,25%的企业认为磨削是他们应用的最为主要的加工技术,车削只占23%,钻削占22%,其它的占8%;而磨床在企业中占机床的比重高达42%,车床占23%,钻床占14%。我国从1949—1998年,开发生产的通用机床有1800多种,专用机床有几百种,磨床的拥有量占金属切削机床总拥有量的13%左右。可见,磨床及磨削技术在机械制造业中占有极其重要的位置。它作为金属切削行业的一个重要分支,随着工业的发展,对机械零件的加工精度和表面粗糙度的要求日益提高,磨削加工显得更加重要。尤其是在汽车、电力、船舶、冶金、军工、航天航空等行业,磨床正发挥着越来越大的作用。“十一五”期间,经过调整和整合期后的磨床行业,将会迎来新一轮的发展期目录第1页共28页ee绪论...............................................................................................................................................-1-1.1磨床...................................................................................................................................-1-1.1.1磨床的类型和特点................................................................................................-1-1.1.2磨床的用途.............................................................................................................-2-1.2磨床的现状及其发展趋势...............................................................................................-2-1.2.1磨床的现状............................................................................................................-2-1.2.2磨床的发展趋势....................................................................................................-3-1.3选题的目的及其意义........................................................................................................-4-1.4主要方法及技术路线.......................................................................................................-5-第二章M1432A万能外圆磨床.....................................................................................................-6-2.1M1432A万能外圆磨床的用途和布局............................................................................-6-2.2...
