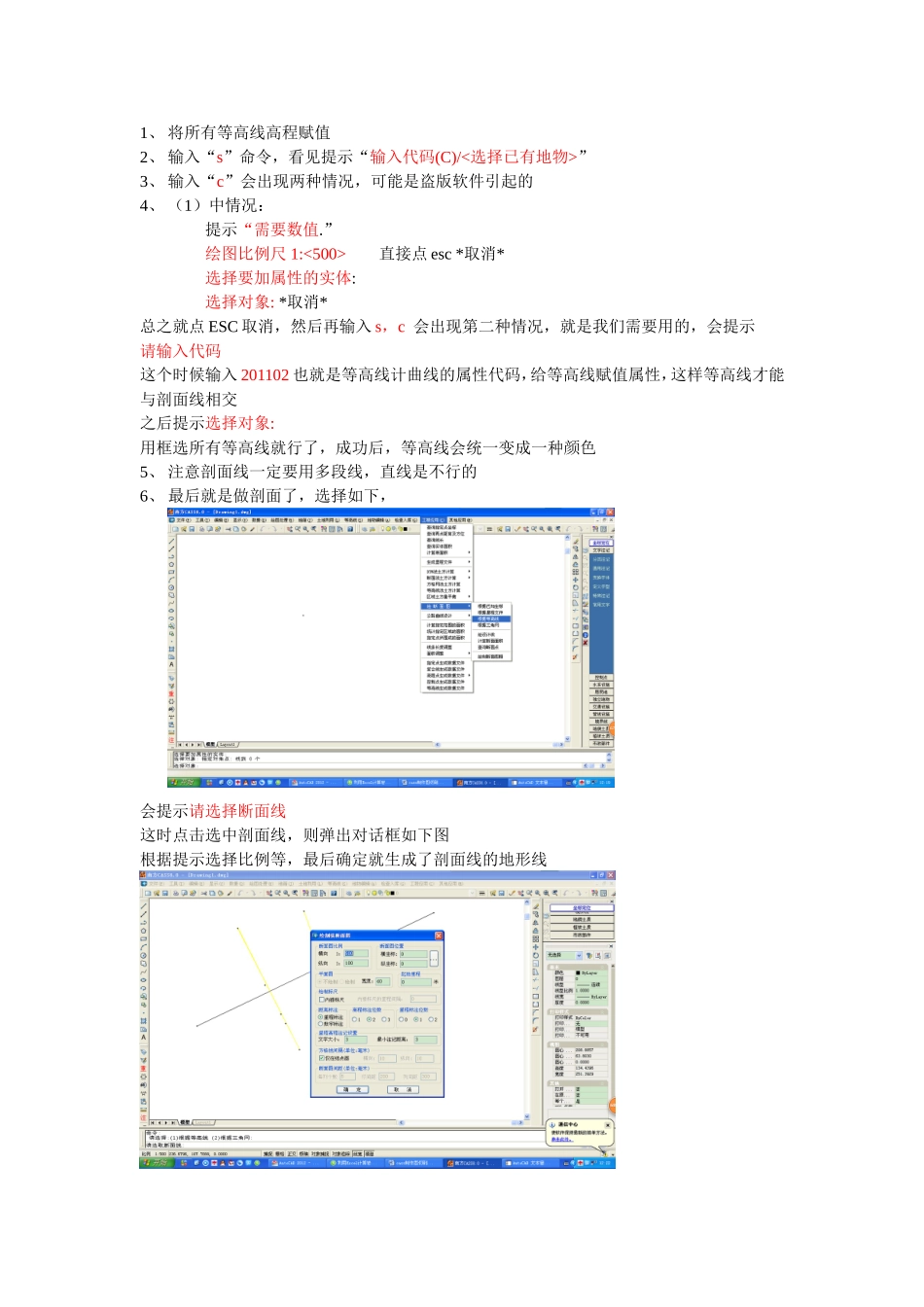

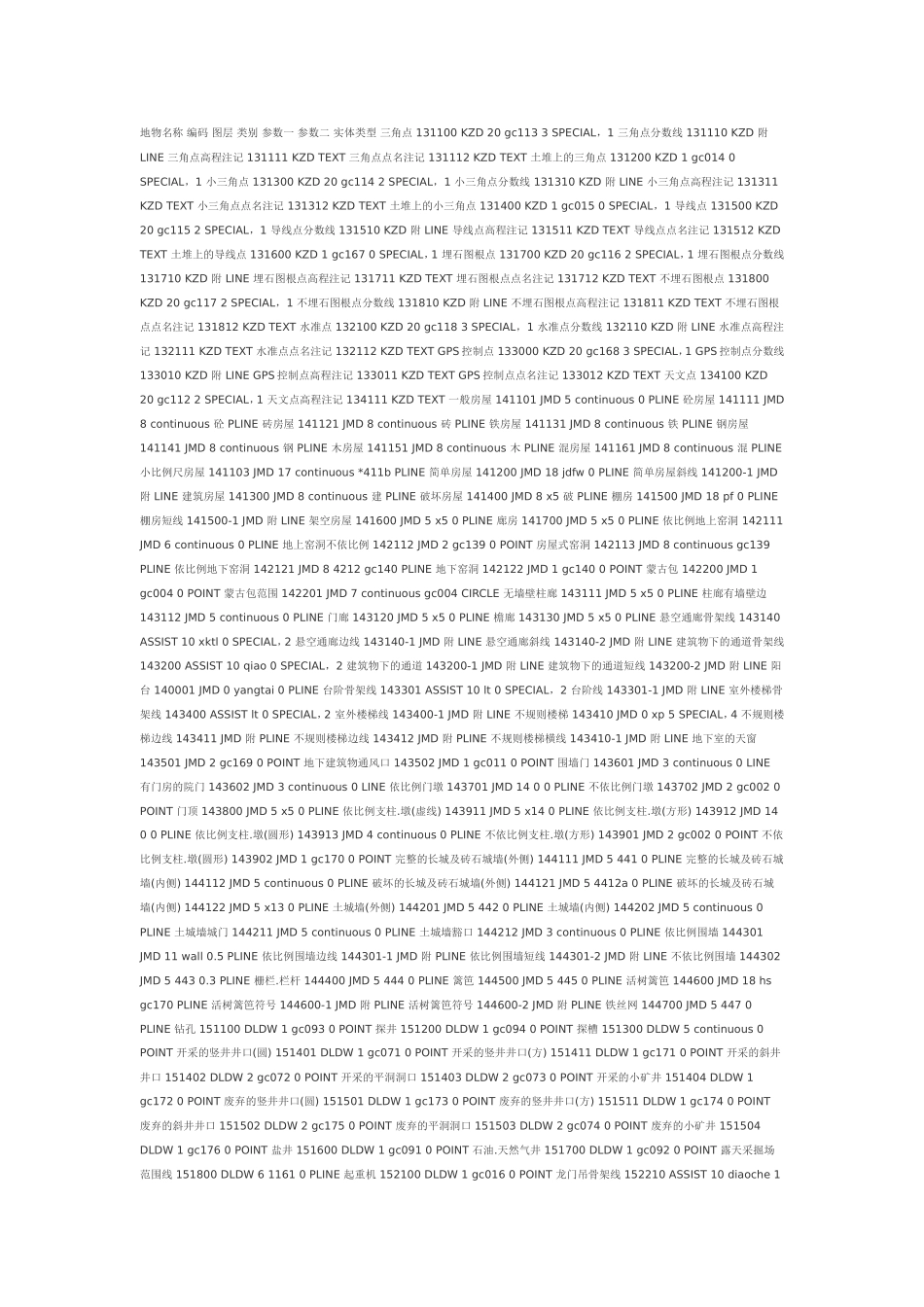

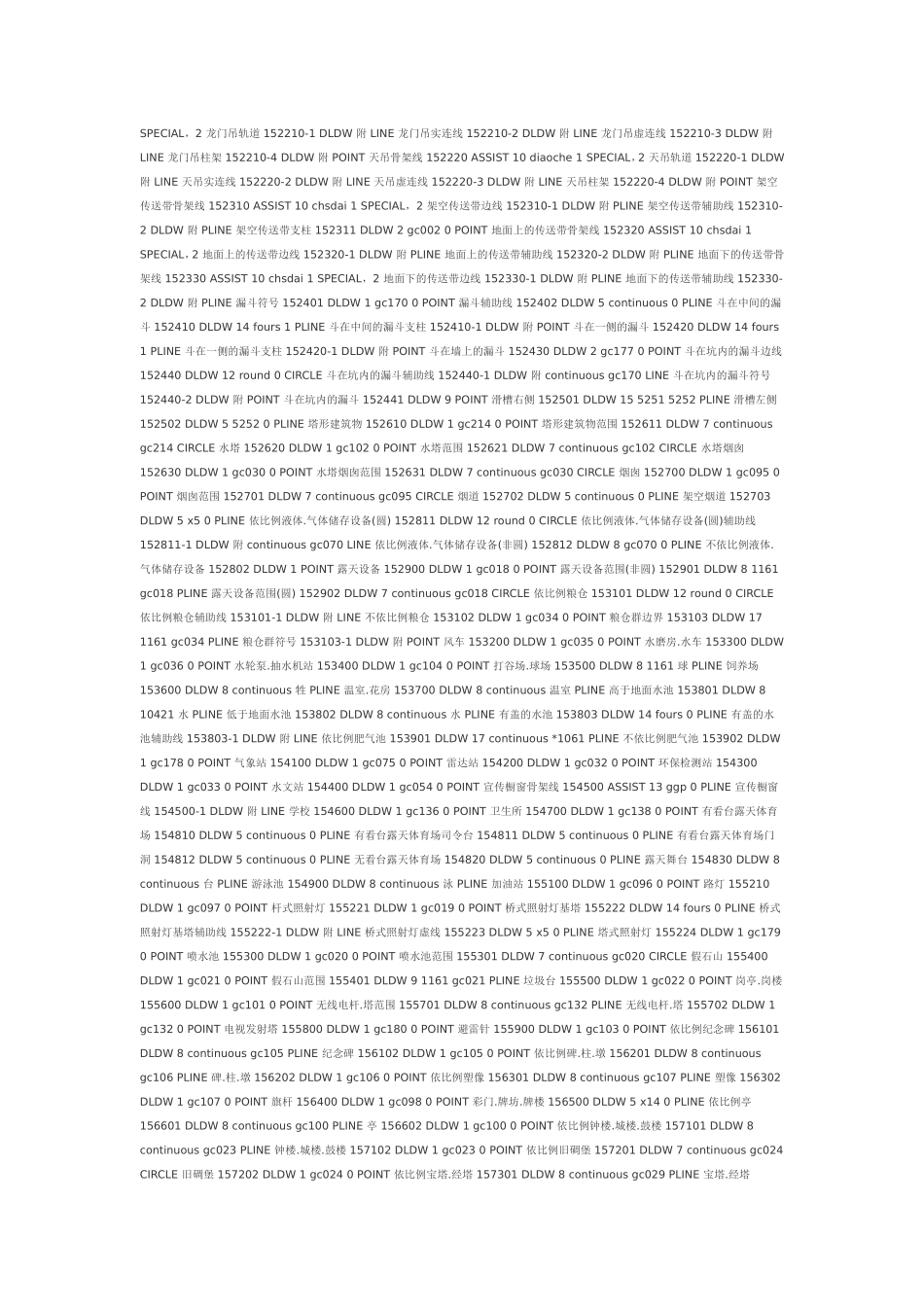

1、将所有等高线高程赋值2、输入“s”命令，看见提示“输入代码(C)/<选择已有地物>”3、输入“c”会出现两种情况，可能是盗版软件引起的4、（1）中情况：提示“需要数值.”绘图比例尺1:<500>直接点esc*取消*选择要加属性的实体:选择对象:*取消*总之就点ESC取消，然后再输入s，c会出现第二种情况，就是我们需要用的，会提示请输入代码这个时候输入201102也就是等高线计曲线的属性代码，给等高线赋值属性，这样等高线才能与剖面线相交之后提示选择对象:用框选所有等高线就行了，成功后，等高线会统一变成一种颜色5、注意剖面线一定要用多段线，直线是不行的6、最后就是做剖面了，选择如下，会提示请选择断面线这时点击选中剖面线，则弹出对话框如下图根据提示选择比例等，最后确定就生成了剖面线的地形线地物名称编码图层类别参数一参数二实体类型三角点131100KZD20gc1133SPECIAL，1三角点分数线131110KZD附LINE三角点高程注记131111KZDTEXT三角点点名注记131112KZDTEXT土堆上的三角点131200KZD1gc0140SPECIAL，1小三角点131300KZD20gc1142SPECIAL，1小三角点分数线131310KZD附LINE小三角点高程注记131311KZDTEXT小三角点点名注记131312KZDTEXT土堆上的小三角点131400KZD1gc0150SPECIAL，1导线点131500KZD20gc1152SPECIAL，1导线点分数线131510KZD附LINE导线点高程注记131511KZDTEXT导线点点名注记131512KZDTEXT土堆上的导线点131600KZD1gc1670SPECIAL，1埋石图根点131700KZD20gc1162SPECIAL，1埋石图根点分数线131710KZD附LINE埋石图根点高程注记131711KZDTEXT埋石图根点点名注记131712KZDTEXT不埋石图根点131800KZD20gc1172SPECIAL，1不埋石图根点分数线131810KZD附LINE不埋石图根点高程注记131811KZDTEXT不埋石图根点点名注记131812KZDTEXT水准点132100KZD20gc1183SPECIAL，1水准点分数线132110KZD附LINE水准点高程注记132111KZDTEXT水准点点名注记132112KZDTEXTGPS控制点133000KZD20gc1683SPECIAL，1GPS控制点分数线133010KZD附LINEGPS控制点高程注记133011KZDTEXTGPS控制点点名注记133012KZDTEXT天文点134100KZD20gc1122SPECIAL，1天文点高程注记134111KZDTEXT一般房屋141101JMD5continuous0PLINE砼房屋141111JMD8continuous砼PLINE砖房屋141121JMD8continuous砖PLINE铁房屋141131JMD8continuous铁PLINE钢房屋141141JMD8continuous钢PLINE木房屋141151JMD8continuous木PLINE混房屋141161JMD8continuous混PLINE小比例尺房屋141103JMD17continuous*411bPLINE简单房屋141200JMD18jdfw0PLINE简单房屋斜线141200-1JMD附LINE建筑房屋141300JMD8continuous建PLINE破坏房屋141400JMD8x5破PLINE棚房141500JMD18pf0PLINE棚房短线141500-1JMD附LINE架空房屋141600JMD5x50PLINE廊房141700JMD5x50PLINE依比例地上窑洞142111JMD6continuous0PLINE地上窑洞不依比例142112JMD2gc1390POINT房屋式窑洞142113JMD8continuousgc139PLINE依比例地下窑洞142121JMD84212gc140PLINE地下窑洞142122JMD1gc1400POINT蒙古包142200JMD1gc0040POINT蒙古包范围142201JMD7continuousgc004CIRCLE无墙壁柱廊143111JMD5x50PLINE柱廊有墙壁边143112JMD5continuous0PLINE门廊143120JMD5x50PLINE檐廊143130JMD5x50PLINE悬空通廊骨架线143140ASSIST10xktl0SPECIAL，2悬空通廊边线143140-1JMD附LINE悬空通廊斜线143140-2JMD附LINE建筑物下的通道骨架线143200ASSIST10qiao0SPECIAL，2建筑物下的通道143200-1JMD附LINE建筑物下的通道短线143200-2JMD附LINE阳台140001JMD0yangtai0PLINE台阶骨架线143301ASSIST10lt0SPECIAL，2台阶线143301-1JMD附LINE室外楼梯骨架线143400ASSISTlt0SPECIAL，2室外楼梯线143400-1JMD附LINE不规则楼梯143410JMD0xp5SPECIAL，4不规则楼梯边线143411JMD附PLINE不规则楼梯边线143412JMD附PLINE不规则楼梯横线143410-1JMD附LINE地下室的天窗143501JMD2gc1690POINT地下建筑物通风口143502JMD1gc0110POINT围墙门143601JMD3continuous0LINE有门房的院门143602JMD3continuous0LINE依比例门墩143701JMD1400PLINE不依比例门墩143702JMD2gc0020POINT门顶143800JMD5x50PLINE依比例支柱.墩(虚线)143911JMD5x1...
