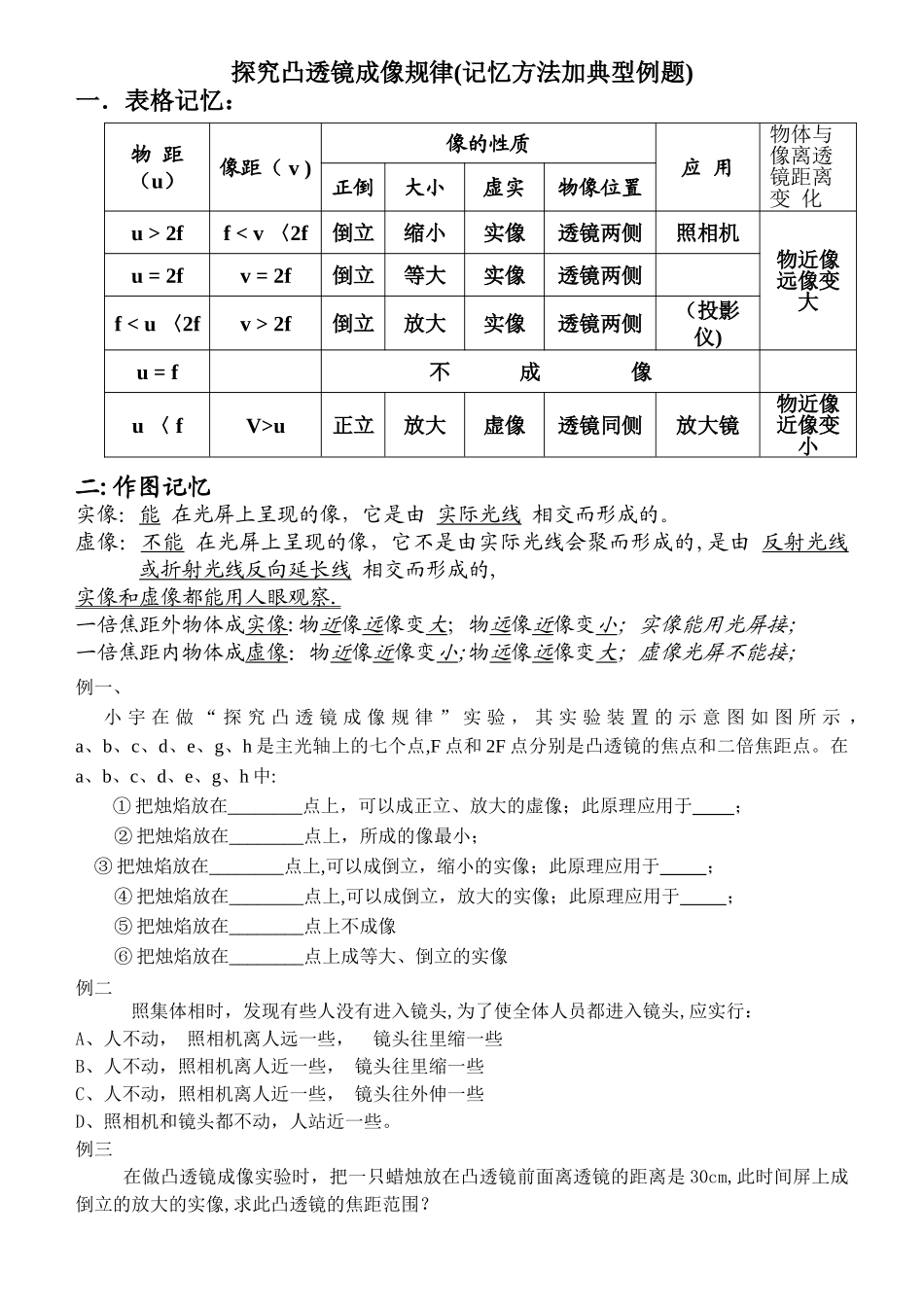

探究凸透镜成像规律(记忆方法加典型例题)一．表格记忆：二:作图记忆实像：能 在光屏上呈现的像，它是由 实际光线 相交而形成的。虚像：不能 在光屏上呈现的像，它不是由实际光线会聚而形成的,是由 反射光线或折射光线反向延长线 相交而形成的, 实像和虚像都能用人眼观察 . 一倍焦距外物体成实像:物近像远像变大；物远像近像变小；实像能用光屏接；一倍焦距内物体成虚像：物近像近像变小;物远像远像变大；虚像光屏不能接；例一、小 宇 在 做 “ 探 究 凸 透 镜 成 像 规 律 ” 实 验 ， 其 实 验 装 置 的 示 意 图 如 图 所 示 ，a、b、c、d、e、g、h 是主光轴上的七个点,F 点和 2F 点分别是凸透镜的焦点和二倍焦距点。在a、b、c、d、e、g、h 中:① 把烛焰放在________点上，可以成正立、放大的虚像；此原理应用于 ；② 把烛焰放在________点上，所成的像最小； ③ 把烛焰放在________点上,可以成倒立，缩小的实像；此原理应用于 ；④ 把烛焰放在________点上,可以成倒立，放大的实像；此原理应用于 ；⑤ 把烛焰放在________点上不成像⑥ 把烛焰放在________点上成等大、倒立的实像例二照集体相时，发现有些人没有进入镜头,为了使全体人员都进入镜头,应实行：A、人不动， 照相机离人远一些， 镜头往里缩一些B、人不动，照相机离人近一些， 镜头往里缩一些C、人不动，照相机离人近一些， 镜头往外伸一些D、照相机和镜头都不动，人站近一些。例三 在做凸透镜成像实验时，把一只蜡烛放在凸透镜前面离透镜的距离是 30cm,此时间屏上成倒立的放大的实像,求此凸透镜的焦距范围？物 距（u）像距（ v )像的性质应 用物体与像离透镜距离变 化正倒大小虚实物像位置u > 2ff < v 〈2f倒立缩小实像透镜两侧照相机物近像远像变大u = 2fv = 2f倒立等大实像透镜两侧f < u 〈2fv > 2f倒立放大实像透镜两侧（投影仪)u = f不 成 像u 〈 fV>u正立放大虚像透镜同侧放大镜物近像近像变小例四 已知下图直线为凸透镜的主光轴，左边箭头 AB 与 AB 经过凸透镜后成的像已经画出，请在主光轴上确定凸透镜的具体位置以及凸透镜的焦点位置(画出凸透镜标出焦点)。
