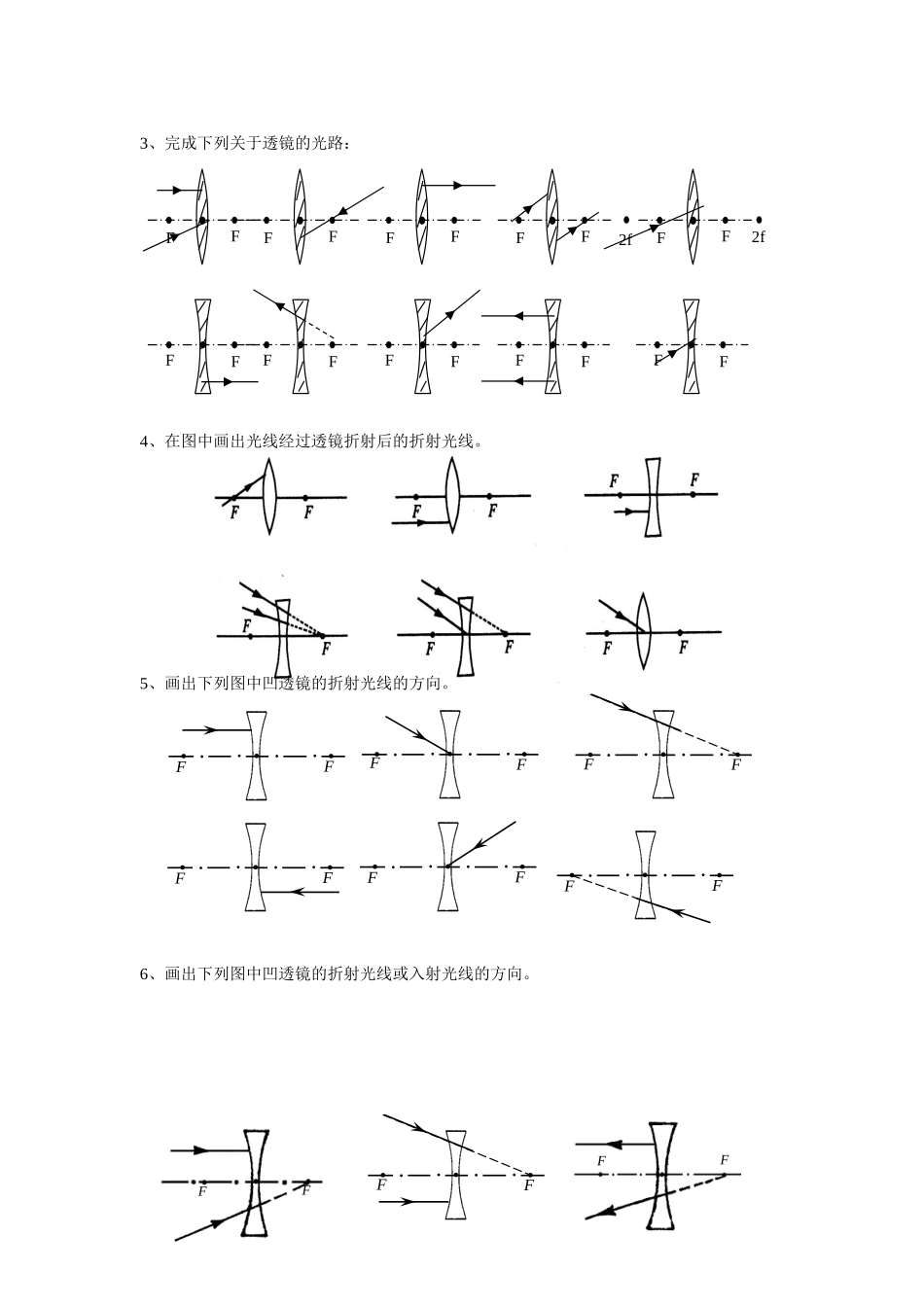

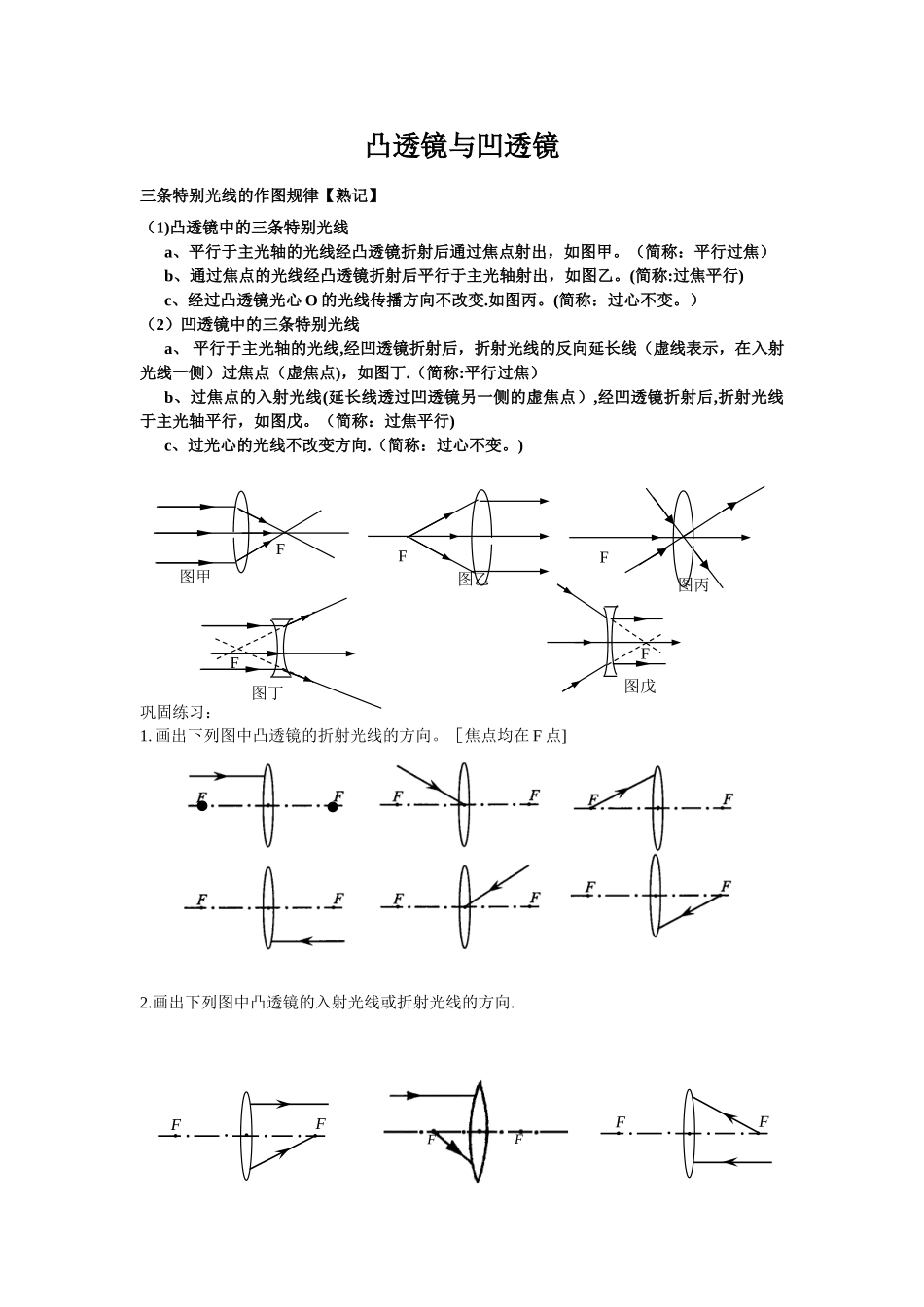

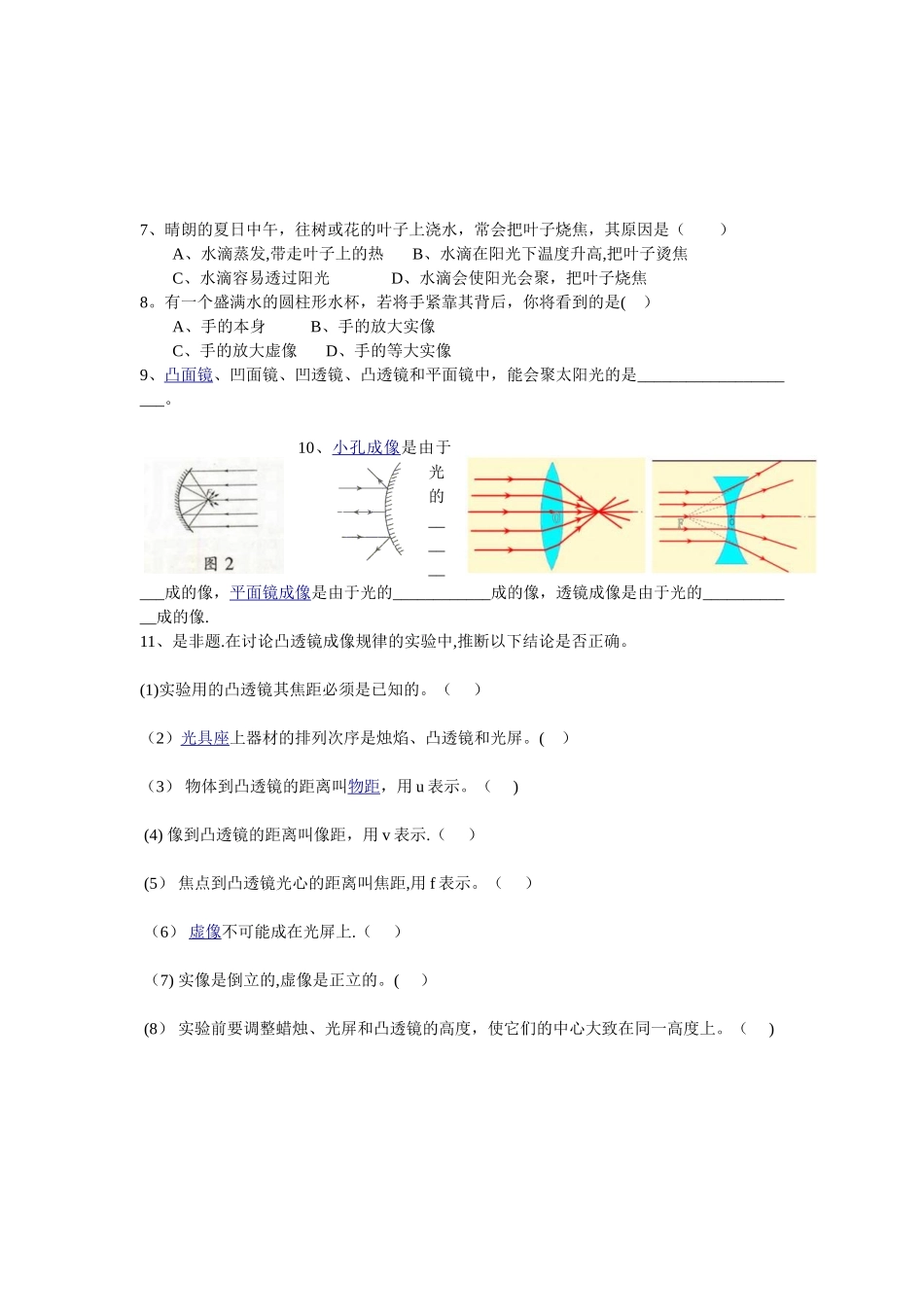

FFFFFF凸透镜与凹透镜三条特别光线的作图规律【熟记】（1)凸透镜中的三条特别光线 a、平行于主光轴的光线经凸透镜折射后通过焦点射出，如图甲。（简称：平行过焦）b、通过焦点的光线经凸透镜折射后平行于主光轴射出，如图乙。(简称:过焦平行)c、经过凸透镜光心 O 的光线传播方向不改变.如图丙。(简称：过心不变。）（2）凹透镜中的三条特别光线a、 平行于主光轴的光线,经凹透镜折射后，折射光线的反向延长线（虚线表示，在入射光线一侧）过焦点（虚焦点)，如图丁.（简称:平行过焦）b、过焦点的入射光线(延长线透过凹透镜另一侧的虚焦点）,经凹透镜折射后,折射光线于主光轴平行，如图戊。（简称：过焦平行)c、过光心的光线不改变方向.（简称：过心不变。)巩固练习：1. 画出下列图中凸透镜的折射光线的方向。［焦点均在 F 点]2.画出下列图中凸透镜的入射光线或折射光线的方向.FFFFF图甲图乙图丙图丁图戊FFFFFFFFFFFFFFFF3、完成下列关于透镜的光路：4、在图中画出光线经过透镜折射后的折射光线。 5、画出下列图中凹透镜的折射光线的方向。6、画出下列图中凹透镜的折射光线或入射光线的方向。FFFFFFFFFFFF2f2fFFFFFFFFFF7、晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是（ ） A、水滴蒸发,带走叶子上的热 B、水滴在阳光下温度升高,把叶子烫焦 C、水滴容易透过阳光 D、水滴会使阳光会聚，把叶子烧焦8。有一个盛满水的圆柱形水杯，若将手紧靠其背后，你将看到的是( ） A、手的本身 B、手的放大实像 C、手的放大虚像 D、手的等大实像9、凸 面 镜 、凹面镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是_____________________。10、小孔成像是由于光的_________成的像，平面镜成像是由于光的____________成的像，透镜成像是由于光的____________成的像.11、是非题.在讨论凸透镜成像规律的实验中,推断以下结论是否正确。(1)实验用的凸透镜其焦距必须是已知的。（ ）（2）光具座上器材的排列次序是烛焰、凸透镜和光屏。( ）（3） 物体到凸透镜的距离叫物距，用 u 表示。（ ) (4) 像到凸透镜的距离叫像距，用 v 表示.（ ） (5） 焦点到凸透镜光心的距离叫焦距,用 f 表示。（ ） （6） 虚像不可能成在光屏上.（ ） （7) 实像是倒立的,虚像是正立的。( ） (8） 实验前要调整蜡烛、光屏和凸透镜的高度，使它们的中心大致在同一高度上。（ )
