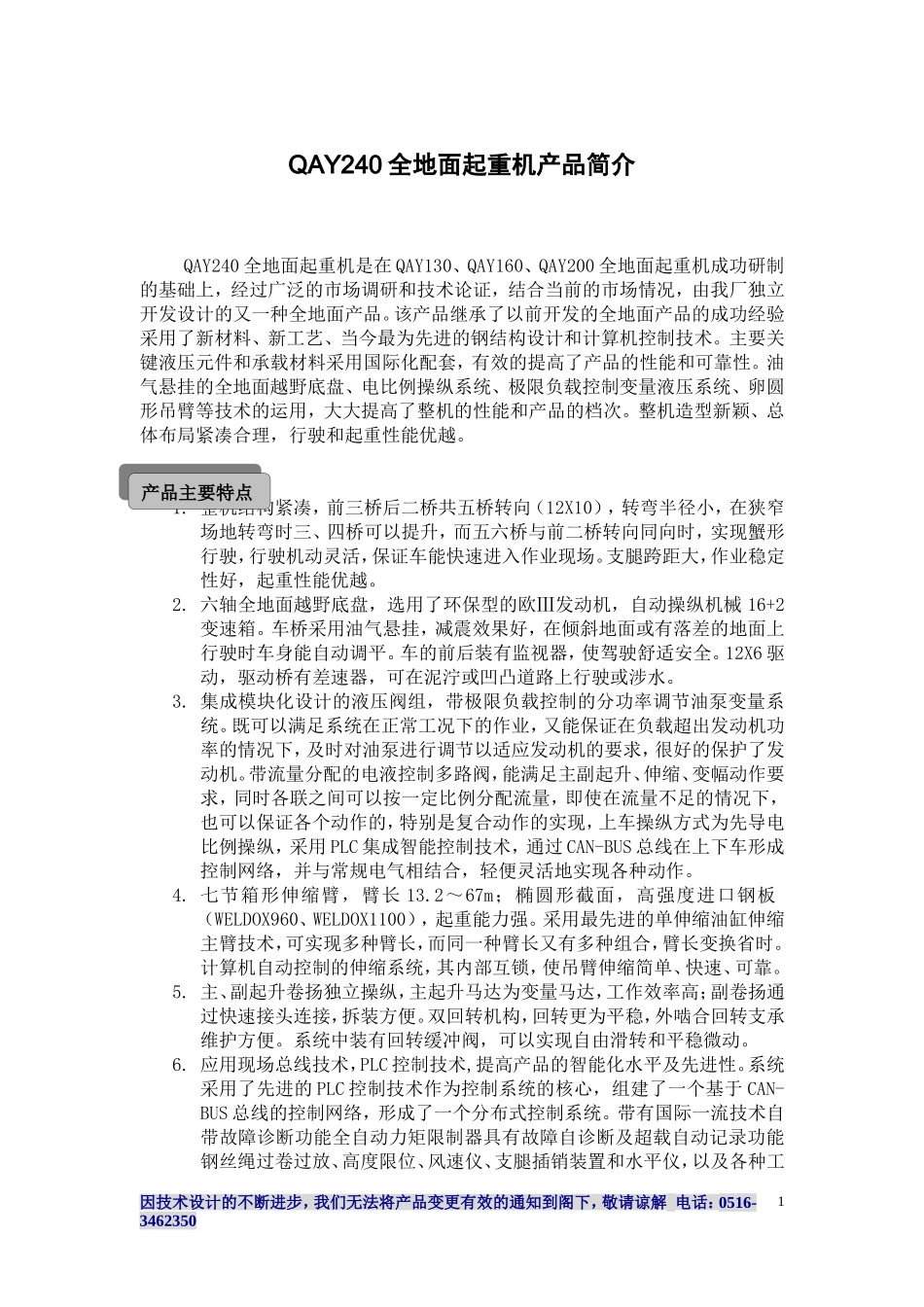

QAY240全地面起重机产品简介[1]_第1页
1/13

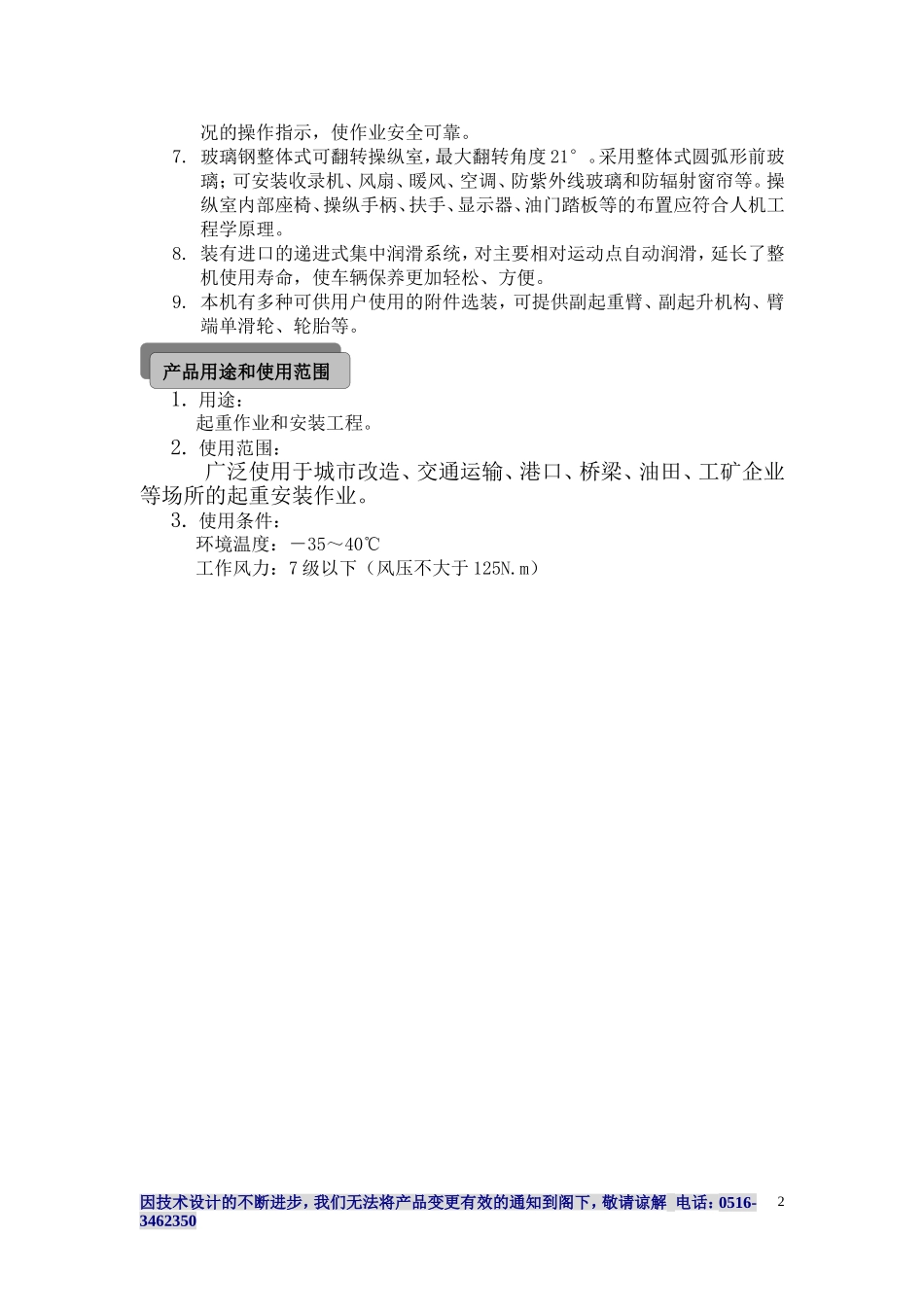

QAY240全地面起重机产品简介[1]_第2页
2/13

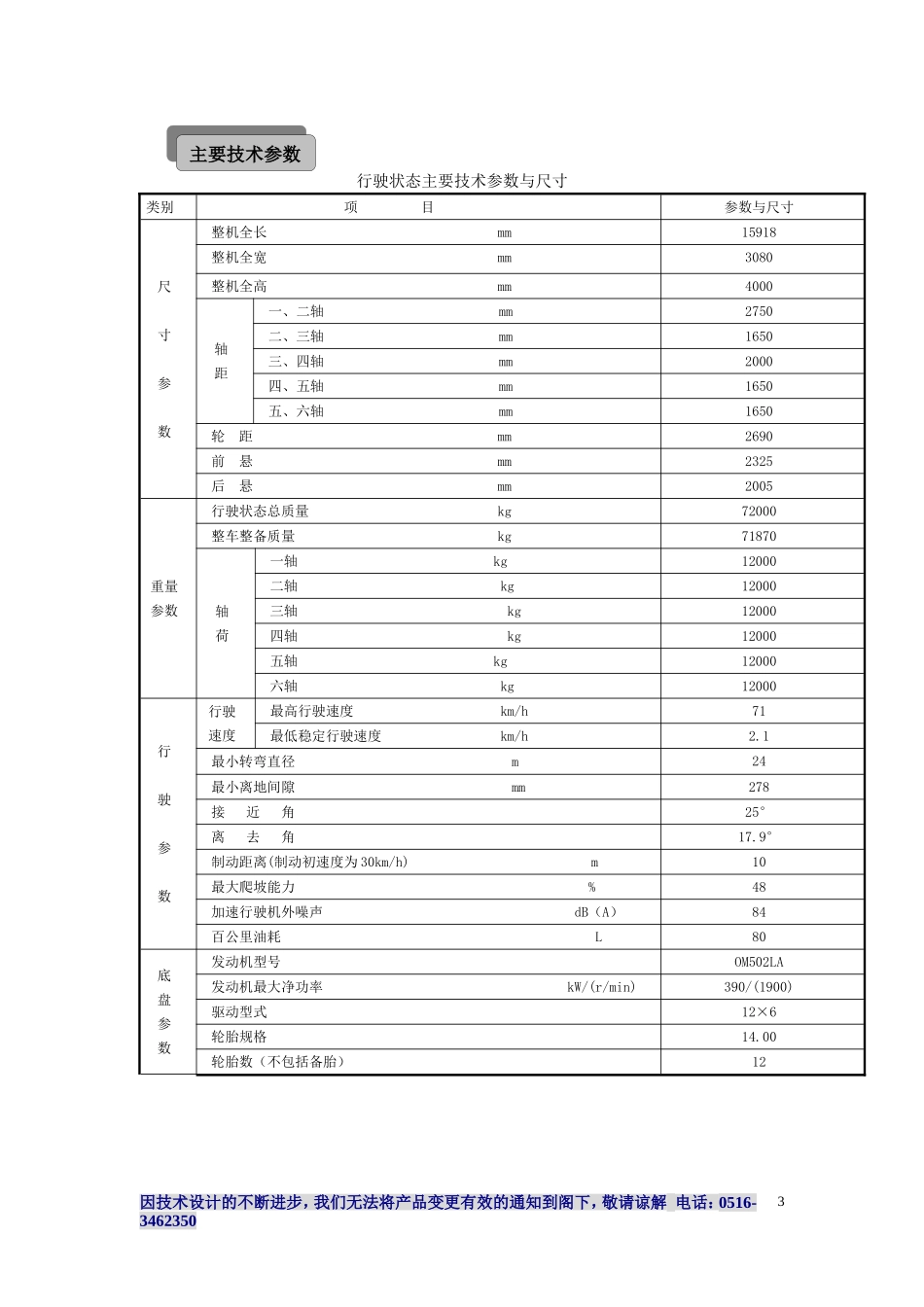

QAY240全地面起重机产品简介[1]_第3页
3/13
QAY240全地面起重机产品简介QAY240全地面起重机是在QAY130、QAY160、QAY200全地面起重机成功研制的基础上,经过广泛的市场调研和技术论证,结合当前的市场情况,由我厂独立开发设计的又一种全地面产品。该产品继承了以前开发的全地面产品的成功经验采用了新材料、新工艺、当今最为先进的钢结构设计和计算机控制技术。主要关键液压元件和承载材料采用国际化配套,有效的提高了产品的性能和可靠性。油气悬挂的全地面越野底盘、电比例操纵系统、极限负载控制变量液压系统、卵圆形吊臂等技术的运用,大大提高了整机的性能和产品的档次。整机造型新颖、总体布局紧凑合理,行驶和起重性能优越。1.整机结构紧凑,前三桥后二桥共五桥转向(12X10),转弯半径小,在狭窄场地转弯时三、四桥可以提升,而五六桥与前二桥转向同向时,实现蟹形行驶,行驶机动灵活,保证车能快速进入作业现场。支腿跨距大,作业稳定性好,起重性能优越。2.六轴全地面越野底盘,选用了环保型的欧Ⅲ发动机,自动操纵机械16+2变速箱。车桥采用油气悬挂,减震效果好,在倾斜地面或有落差的地面上行驶时车身能自动调平。车的前后装有监视器,使驾驶舒适安全。12X6驱动,驱动桥有差速器,可在泥泞或凹凸道路上行驶或涉水。3.集成模块化设计的液压阀组,带极限负载控制的分功率调节油泵变量系统。既可以满足系统在正常工况下的作业,又能保证在负载超出发动机功率的情况下,及时对油泵进行调节以适应发动机的要求,很好的保护了发动机。带流量分配的电液控制多路阀,能满足主副起升、伸缩、变幅动作要求,同时各联之间可以按一定比例分配流量,即使在流量不足的情况下,也可以保证各个动作的,特别是复合动作的实现,上车操纵方式为先导电比例操纵,采用PLC集成智能控制技术,通过CAN-BUS总线在上下车形成控制网络,并与常规电气相结合,轻便灵活地实现各种动作。4.七节箱形伸缩臂,臂长13.2~67m;椭圆形截面,高强度进口钢板(WELDOX960、WELDOX1100),起重能力强。采用最先进的单伸缩油缸伸缩主臂技术,可实现多种臂长,而同一种臂长又有多种组合,臂长变换省时。计算机自动控制的伸缩系统,其内部互锁,使吊臂伸缩简单、快速、可靠。5.主、副起升卷扬独立操纵,主起升马达为变量马达,工作效率高;副卷扬通过快速接头连接,拆装方便。双回转机构,回转更为平稳,外啮合回转支承维护方便。系统中装有回转缓冲阀,可以实现自由滑转和平稳微动。6.应用现场总线技术,PLC控制技术,提高产品的智能化水平及先进性。系统采用了先进的PLC控制技术作为控制系统的核心,组建了一个基于CAN-BUS总线的控制网络,形成了一个分布式控制系统。带有国际一流技术自带故障诊断功能全自动力矩限制器具有故障自诊断及超载自动记录功能钢丝绳过卷过放、高度限位、风速仪、支腿插销装置和水平仪,以及各种工因技术设计的不断进步,我们无法将产品变更有效的通知到阁下,敬请谅解电话:0516-34623501产品主要特点产品主要特点况的操作指示,使作业安全可靠。7.玻璃钢整体式可翻转操纵室,最大翻转角度21°。采用整体式圆弧形前玻璃;可安装收录机、风扇、暖风、空调、防紫外线玻璃和防辐射窗帘等。操纵室内部座椅、操纵手柄、扶手、显示器、油门踏板等的布置应符合人机工程学原理。8.装有进口的递进式集中润滑系统,对主要相对运动点自动润滑,延长了整机使用寿命,使车辆保养更加轻松、方便。9.本机有多种可供用户使用的附件选装,可提供副起重臂、副起升机构、臂端单滑轮、轮胎等。1.用途:起重作业和安装工程。2.使用范围:广泛使用于城市改造、交通运输、港口、桥梁、油田、工矿企业等场所的起重安装作业。3.使用条件:环境温度:-35~40℃工作风力:7级以下(风压不大于125N.m)因技术设计的不断进步,我们无法将产品变更有效的通知到阁下,敬请谅解电话:0516-34623502产品用途和使用范围产品用途和使用范围行驶状态主要技术参数与尺寸类别项目参数与尺寸尺寸参数整机全长mm15918整机全宽mm3080整机全高mm4000轴距一、二轴mm2750二、三轴mm1650三、四轴mm2000四、五轴mm1650五、六轴mm1650轮距mm2690前悬mm2325后悬mm2005重量参数行...
