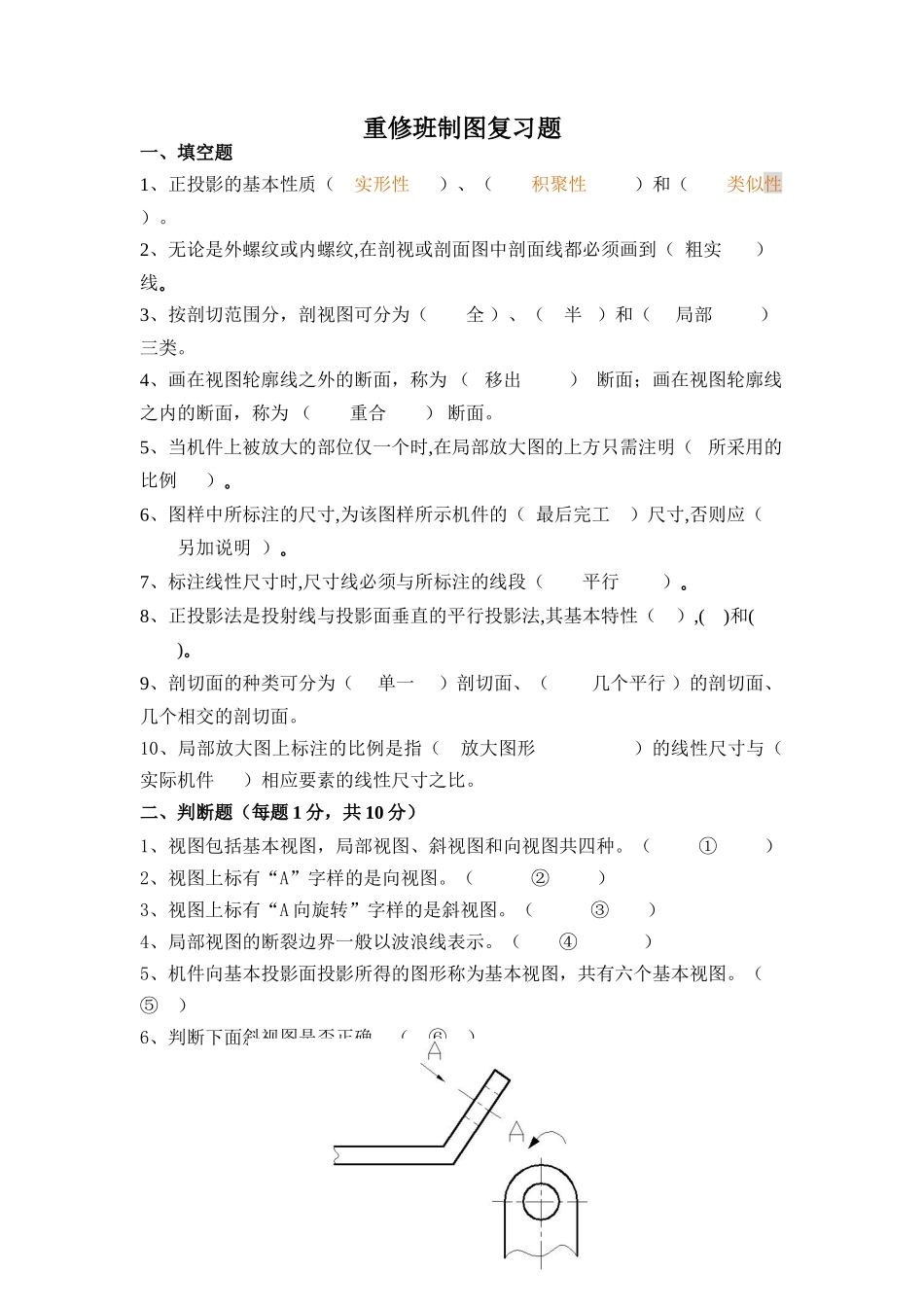

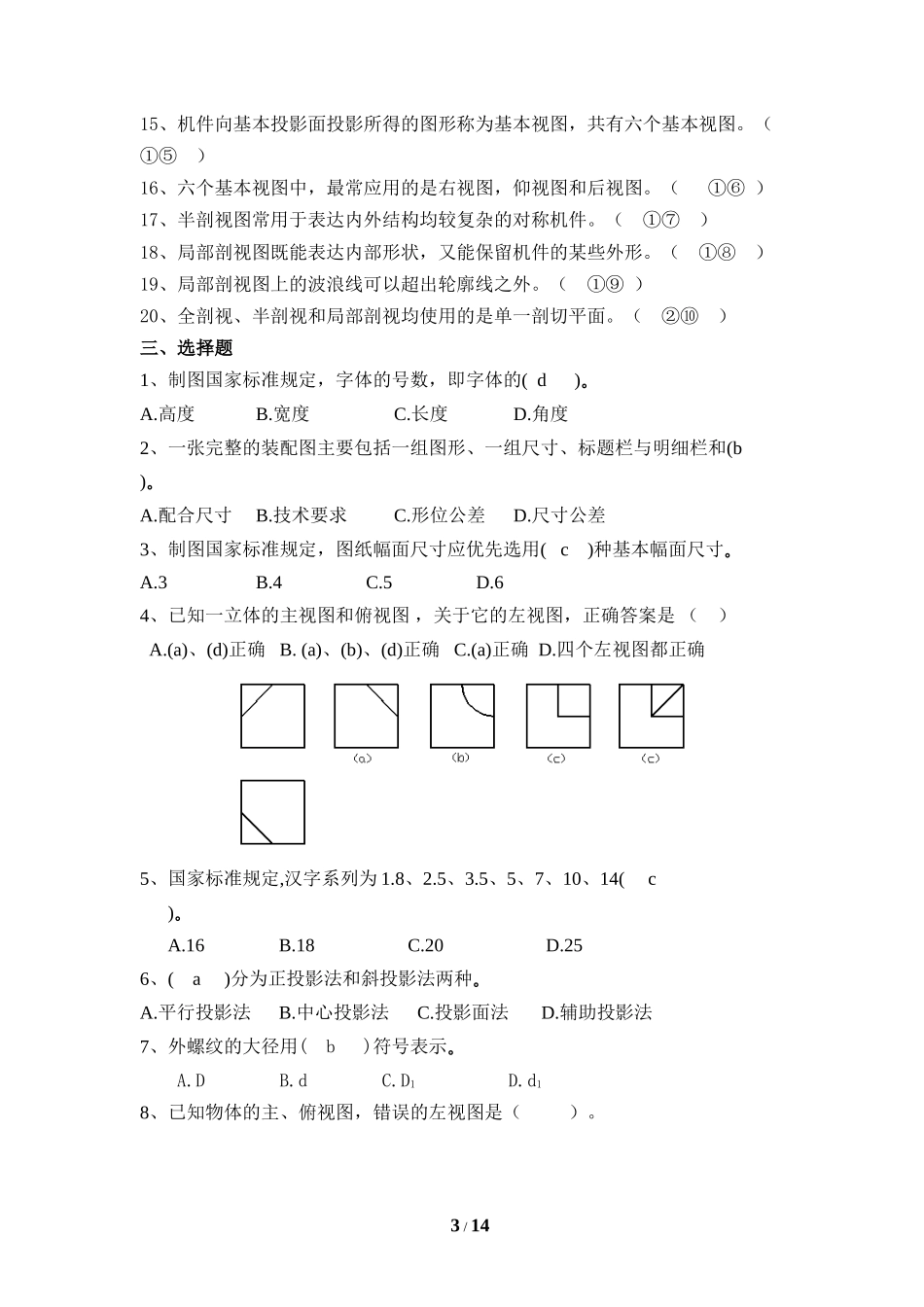

重修班制图复习题一、填空题1、正投影的基本性质（实形性）、（积聚性）和（类似性）。2、无论是外螺纹或内螺纹,在剖视或剖面图中剖面线都必须画到（粗实）线｡3、按剖切范围分，剖视图可分为（全）、（半）和（局部）三类。4、画在视图轮廓线之外的断面，称为（移出）断面；画在视图轮廓线之内的断面，称为（重合）断面。5、当机件上被放大的部位仅一个时,在局部放大图的上方只需注明（所采用的比例）｡6、图样中所标注的尺寸,为该图样所示机件的（最后完工）尺寸,否则应（另加说明）｡7、标注线性尺寸时,尺寸线必须与所标注的线段（平行）｡8、正投影法是投射线与投影面垂直的平行投影法,其基本特性（）,()和()｡9、剖切面的种类可分为（单一）剖切面、（几个平行）的剖切面、几个相交的剖切面。10、局部放大图上标注的比例是指（放大图形）的线性尺寸与（实际机件）相应要素的线性尺寸之比。二、判断题（每题1分，共10分）1、视图包括基本视图，局部视图、斜视图和向视图共四种。（①）2、视图上标有“A”字样的是向视图。（②）3、视图上标有“A向旋转”字样的是斜视图。（③）4、局部视图的断裂边界一般以波浪线表示。（④）5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。（⑤）6、判断下面斜视图是否正确。（⑥）1/147、判断下图是否正确。（⑦）8、判断下图是否正确。（⑧）9、判断下图采用的局部剖视是否正确。（⑨）10、判断下图采用的重合剖面是否正确。（⑩）11、视图包括基本视图，局部视图、斜视图和向视图共四种。（①①）12、视图上标有“A”字样的是向视图。（①②）13、视图上标有“A向旋转”字样的是斜视图。（①③）14、局部视图的断裂边界一般以波浪线表示。（①④）2/1415、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。（①⑤）16、六个基本视图中，最常应用的是右视图，仰视图和后视图。（①⑥）17、半剖视图常用于表达内外结构均较复杂的对称机件。（①⑦）18、局部剖视图既能表达内部形状，又能保留机件的某些外形。（①⑧）19、局部剖视图上的波浪线可以超出轮廓线之外。（①⑨）20、全剖视、半剖视和局部剖视均使用的是单一剖切平面。（②⑩）三、选择题1、制图国家标准规定，字体的号数，即字体的(d)｡A.高度B.宽度C.长度D.角度2、一张完整的装配图主要包括一组图形、一组尺寸、标题栏与明细栏和(b)｡A.配合尺寸B.技术要求C.形位公差D.尺寸公差3、制图国家标准规定，图纸幅面尺寸应优先选用(c)种基本幅面尺寸｡A.3B.4C.5D.64、已知一立体的主视图和俯视图，关于它的左视图，正确答案是（）A.(a)、(d)正确B.(a)、(b)、(d)正确C.(a)正确D.四个左视图都正确5、国家标准规定,汉字系列为1.8、2.5、3.5、5、7、10、14(c)｡A.16B.18C.20D.256、(a)分为正投影法和斜投影法两种｡A.平行投影法B.中心投影法C.投影面法D.辅助投影法7、外螺纹的大径用(b)符号表示｡A.DB.dC.D1D.d18、已知物体的主、俯视图，错误的左视图是（）。3/149、已知一立体的主视图和俯视图，关于它的左视图，正确答案是（）10、选择正确的移出剖面图(将正确的答案序号填入括号内)（）11、在下列两直线的V、H面投影中，不能直接判断其平行的是()｡A.两水平线B.两正平线C.两侧平线D.两侧垂线12、关于这里两图的尺寸注法,下面几种说法正确的是（）4/14A、(a)正确(b)错B、(b)正确(a)错C、(a)、(b)都错D、(a)、(b)都正确13、选择正确的左视图。（）14、标注圆的直径尺寸时，一般()应通过圆心，尺寸箭头指到圆弧上｡A.尺寸线B.尺寸界线C.尺寸数字D.尺寸箭头15、在下列四种说法中，选择一种正确的答案。（）A、AB是侧平线，BC是水平线，CD是正平线B、AB是水平线，BC是一般位置直线，CD是侧平线C、AB是正垂线，BC是一般位置直线，CD是铅垂线D、AB是正垂线，BC是水平线，CD是铅垂线16、在半剖视图中半个视图与半个剖视图的分界线用（）。5/14（A）粗实线(B)细实线(C)细点画线(D)波浪线17、在局部剖视图中，视图与剖视部分的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线18、重合剖面的轮廓线用（）线表示。（A）粗实(B)细实(C)细点画(D)波浪19、...
