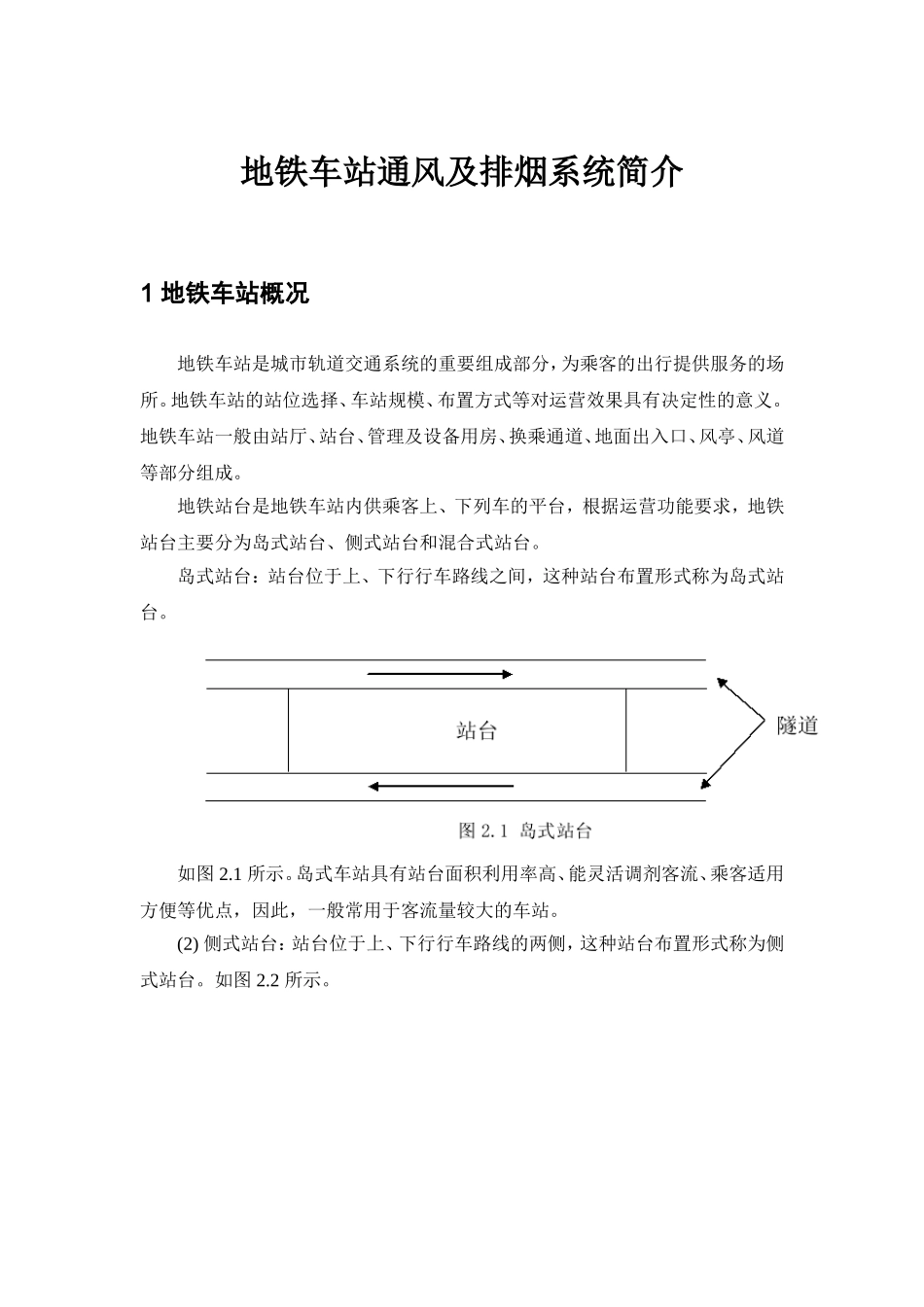

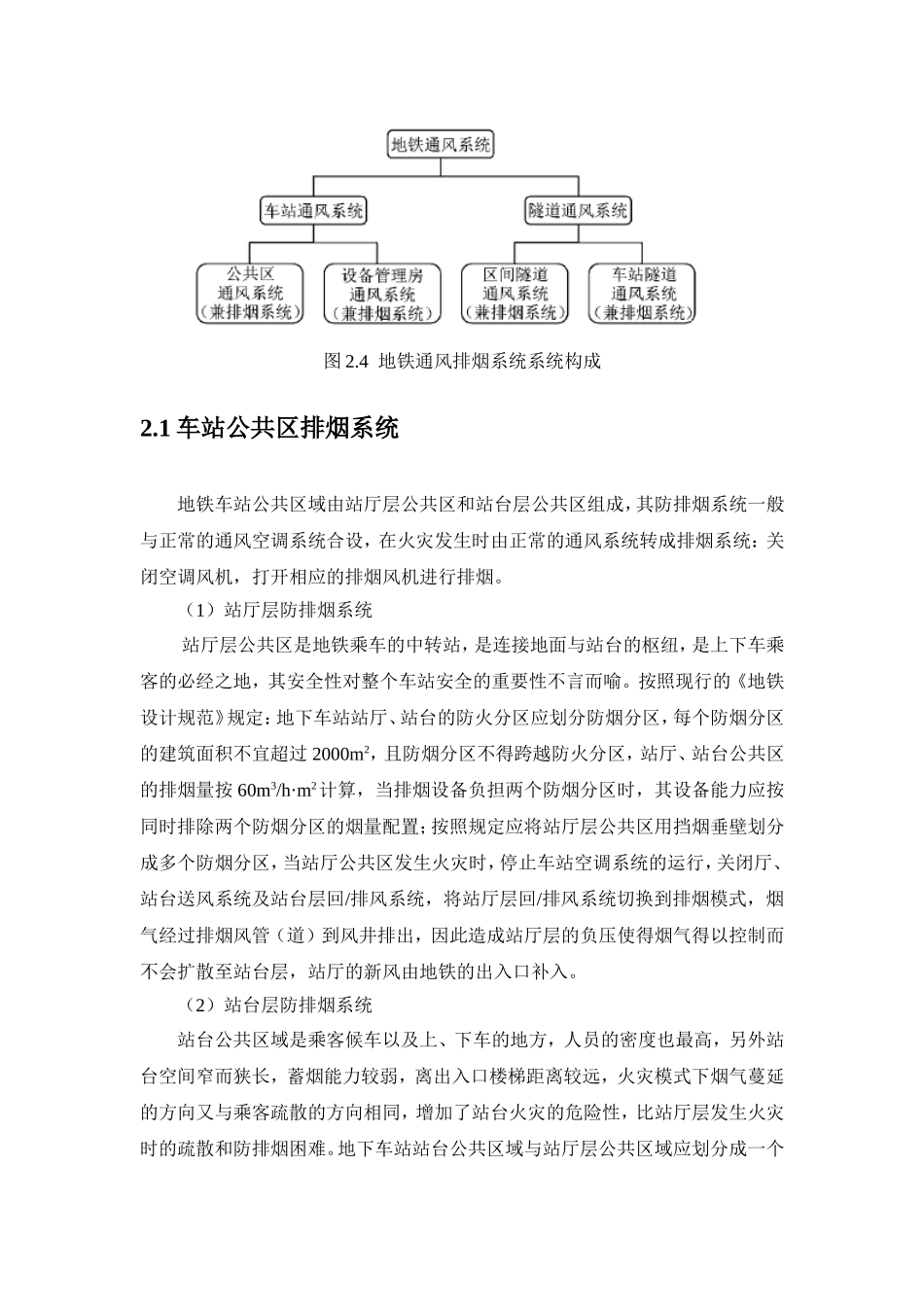

地铁车站通风及排烟系统简介1地铁车站概况地铁车站是城市轨道交通系统的重要组成部分，为乘客的出行提供服务的场所。地铁车站的站位选择、车站规模、布置方式等对运营效果具有决定性的意义。地铁车站一般由站厅、站台、管理及设备用房、换乘通道、地面出入口、风亭、风道等部分组成。地铁站台是地铁车站内供乘客上、下列车的平台，根据运营功能要求，地铁站台主要分为岛式站台、侧式站台和混合式站台。岛式站台：站台位于上、下行行车路线之间，这种站台布置形式称为岛式站台。如图2.1所示。岛式车站具有站台面积利用率高、能灵活调剂客流、乘客适用方便等优点，因此，一般常用于客流量较大的车站。(2)侧式站台：站台位于上、下行行车路线的两侧，这种站台布置形式称为侧式站台。如图2.2所示。侧式站台也是一种常用的车站类型。侧式车站站台面积利用率、调剂客流等方面均不及岛式车站，因此，侧式车站多用于客流量不大的车站或高架车站。（3）岛、侧混合式站台：岛、侧混合式站台是将岛式站台及侧式站台同设在一个车站内，可同时在两侧的站台上、下车，也可适应列车中途折返的要求，但投资较大。如图2.3所示。2地铁通风及排烟系统组成地铁通风系统是多系统构成的一个复合系统，各系统之间相互配合、协调运作，维持地铁内舒适的环境。在有屏蔽门的地铁车站中通风系统主要包括车站通风系统和隧道通风系统。车站通风系统包括公共区通风系统和设备管理房通风系统;隧道通风系统包括区间隧道通风系统和车站隧道通风系统。各系统同时兼作防排烟系统。如下图2.4所示：图2.4地铁通风排烟系统系统构成2.1车站公共区排烟系统地铁车站公共区域由站厅层公共区和站台层公共区组成，其防排烟系统一般与正常的通风空调系统合设，在火灾发生时由正常的通风系统转成排烟系统：关闭空调风机，打开相应的排烟风机进行排烟。（1）站厅层防排烟系统站厅层公共区是地铁乘车的中转站，是连接地面与站台的枢纽，是上下车乘客的必经之地，其安全性对整个车站安全的重要性不言而喻。按照现行的《地铁设计规范》规定：地下车站站厅、站台的防火分区应划分防烟分区，每个防烟分区的建筑面积不宜超过2000m2，且防烟分区不得跨越防火分区，站厅、站台公共区的排烟量按60m3/h·m2计算，当排烟设备负担两个防烟分区时，其设备能力应按同时排除两个防烟分区的烟量配置；按照规定应将站厅层公共区用挡烟垂壁划分成多个防烟分区，当站厅公共区发生火灾时，停止车站空调系统的运行，关闭厅、站台送风系统及站台层回/排风系统，将站厅层回/排风系统切换到排烟模式，烟气经过排烟风管（道）到风井排出，因此造成站厅层的负压使得烟气得以控制而不会扩散至站台层，站厅的新风由地铁的出入口补入。（2）站台层防排烟系统站台公共区域是乘客候车以及上、下车的地方，人员的密度也最高，另外站台空间窄而狭长，蓄烟能力较弱，离出入口楼梯距离较远，火灾模式下烟气蔓延的方向又与乘客疏散的方向相同，增加了站台火灾的危险性，比站厅层发生火灾时的疏散和防排烟困难。地下车站站台公共区域与站厅层公共区域应划分成一个防火分区，同样根据《地铁设计规范》应用挡烟垂壁划分为多个防烟分区，风量的要求与站厅层类似，当站台层公共区域发生火灾时，停止空调水系统运行，关闭站台层送风系统和站厅层的回/排风系统，将站台层的回/排风系统切换到排烟工况，由于站厅层面积较大，站厅层送风的效果也不明显，可以采用出入口自然补风的模式，烟气途经风管(道)经风井排至地面，造成站台层负压，楼梯口形成向下气流，便于人员安全疏散。在确认上、下行线列车已经越行本站后，打开屏蔽门，开启车站两端的轨道排热风机、隧道风机，以辅助站台层公共区排烟系统进行排烟，从而保证楼梯口有不小于1.5m/s的向下气流，使站台层烟气不致蔓延到站厅2.2车站设备管理用房排烟系统地铁车站的设备管理用房是车站正常运营的心脏部位，发生火灾时不能迅速有效排烟的话，会影响到其他房间的安全，造成设备区混乱和人员恐慌[54]。因此，做好设备管理用房区的防排烟系统也是地铁安全运营的关键。但是，由于设备管理用房小而凌乱，不同房间的使用功能和火灾荷...
