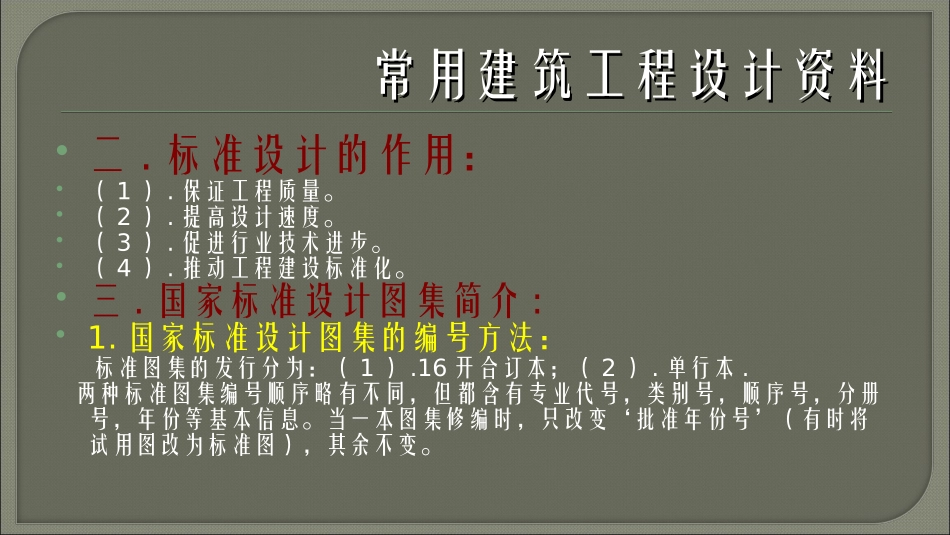

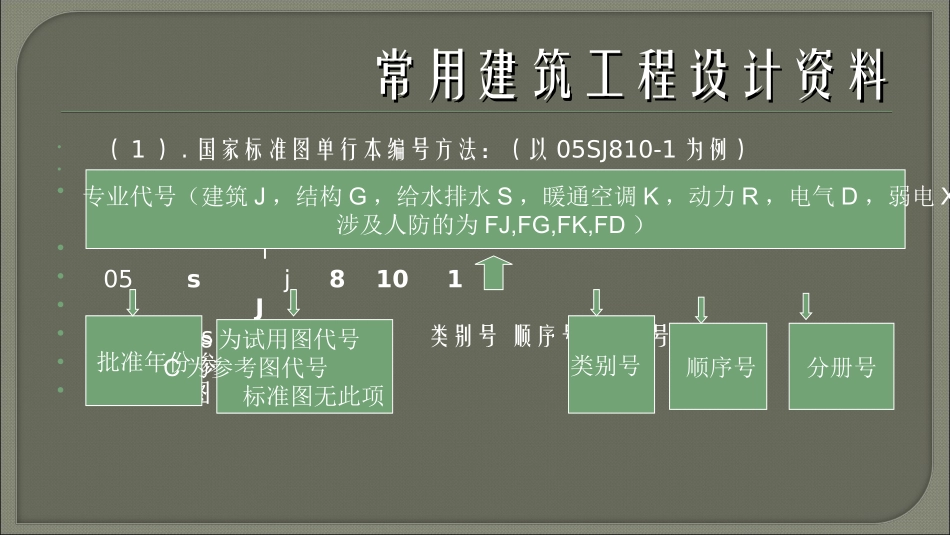

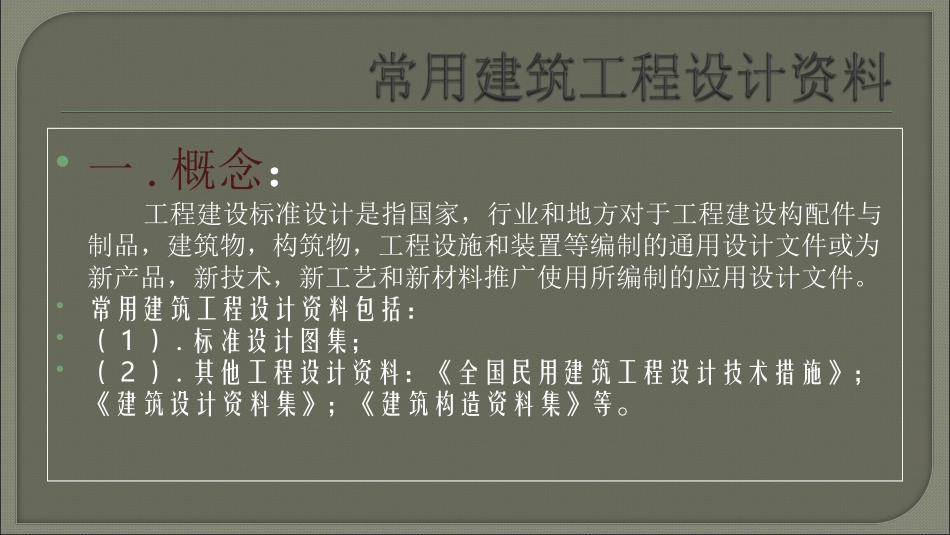

一.概念：工程建设标准设计是指国家，行业和地方对于工程建设构配件与制品，建筑物，构筑物，工程设施和装置等编制的通用设计文件或为新产品，新技术，新工艺和新材料推广使用所编制的应用设计文件。常用建筑工程设计资料包括：（1）.标准设计图集；（2）.其他工程设计资料：《全国民用建筑工程设计技术措施》；《建筑设计资料集》；《建筑构造资料集》等。常用建筑工程设计资料常用建筑工程设计资料二.标准设计的作用：（1）.保证工程质量。（2）.提高设计速度。（3）.促进行业技术进步。（4）.推动工程建设标准化。三.国家标准设计图集简介:1.国家标准设计图集的编号方法：标准图集的发行分为：（1）.16开合订本；（2）.单行本.两种标准图集编号顺序略有不同，但都含有专业代号，类别号，顺序号，分册号，年份等基本信息。当一本图集修编时，只改变‘批准年份号’（有时将试用图改为标准图），其余不变。常用建筑工程设计资料常用建筑工程设计资料（1）.国家标准图单行本编号方法：（以05SJ810-1为例）专业代号（建筑J，结构G，给水排水S，暖通空调K，动力R，电气D，弱电X，涉及人防的为FJ,FG,FK,FD）↑05sj8101J批准年份s为试用图代号类别号顺序号分册号C为参考图代号标准图无此项专业代号（建筑J，结构G，给水排水S，暖通空调K，动力R，电气D，弱电X，涉及人防的为FJ,FG,FK,FD）批准年份s为试用图代号C为参考图代号标准图无此项类别号顺序号分册号常用建筑工程设计资料常用建筑工程设计资料（2）.国家标准图合订本编号方法：以J121-1-2(2002合订本)为例J1211-2(2002合订本)专业代号类别号顺序号合订分册号合订年份号常用建筑工程设计资料常用建筑工程设计资料2.国家标准设计图集分类:现有国家标准设计图集分为9类：（1）.0类总图及室外工程.（2）.1类墙体.（3）.2类屋面.（4）.3类楼地面.（5）.4类梯.（6）.5类装修.（7）.6类门窗及天窗.（8）.8类设计图示.（9）.9类综合项目.常用建筑工程设计资料常用建筑工程设计资料3.各类国家标准设计图具体内容如下：（1）.0类总图及室外工程.03J001围墙大门02J003室外工程30.5004J008挡土墙-重力式，衡重式，悬臂式03J012-1环境景观－室外工程细部构造45.4003J012-2环境景观－绿化种植设计37.00含光盘04J012-3环境景观－亭、廊、架之一22.00J007-1～2（1993年合订本）道路J007-3～4（1993年合订本）道路J007-5～8（1993年合订本）道路常用建筑工程设计资料常用建筑工程设计资料（2）.1类墙体.04J101砖墙建筑构造（烧结多孔砖与普通砖、蒸压砖）23.0005J102-1混凝土小型空心砌块墙体建筑构造23.0003J104蒸压加气混凝土砌块建筑构造26.0004J114-2石膏砌块内隔墙17.0003J122外墙内保温建筑构造22.80J103-2～7建筑幕墙（2003年合订本）62.00J111～114内隔墙建筑构造（2003年合订本）97.00（3）.2类屋面.99(03)J201-1平屋面建筑构造（一）（含2003年局部修改版）03J201-2平屋面建筑构造（二）刚性防水屋面、种植屋面、蓄水屋面J202-1(2002年合订本)坡屋面建筑构造03J203平屋面改坡屋面建筑构造29.00常用建筑工程设计资料常用建筑工程设计资料（4）.3类楼地面.02J301地下建筑防水构造01J304、01(03)J304楼地面建筑构造(含2003年局部修改版)06J305重载地面、轨道等特殊楼地面23.0007J306窗井、设备吊装口、排水沟、集水坑27.0002J331地沟及盖板45.0008J333建筑防腐蚀构造65.005）.4类梯.02J401、02(03)J401钢梯（含2003年局部修改版）54.0003J402钢筋混凝土螺旋梯06J403-1楼梯栏杆栏板（一）53.0002J404-1电梯自动扶梯自动人行道40.00常用建筑工程设计资料常用建筑工程设计资料（6）.5类装修.03J501-2、03G372钢筋混凝土雨蓬（建筑、结构合订本）65.0003J502-1内装修--轻质龙骨内（隔）墙装修及隔断03J502-2内装修--室内吊顶03J502-3内装修--室内（楼）地面装修其他室内装修构造02J503-1D常用建筑色06J505-1外装修（一）65.0006J506-1建筑外遮阳（一）30.00常用建筑工程设计资料...
