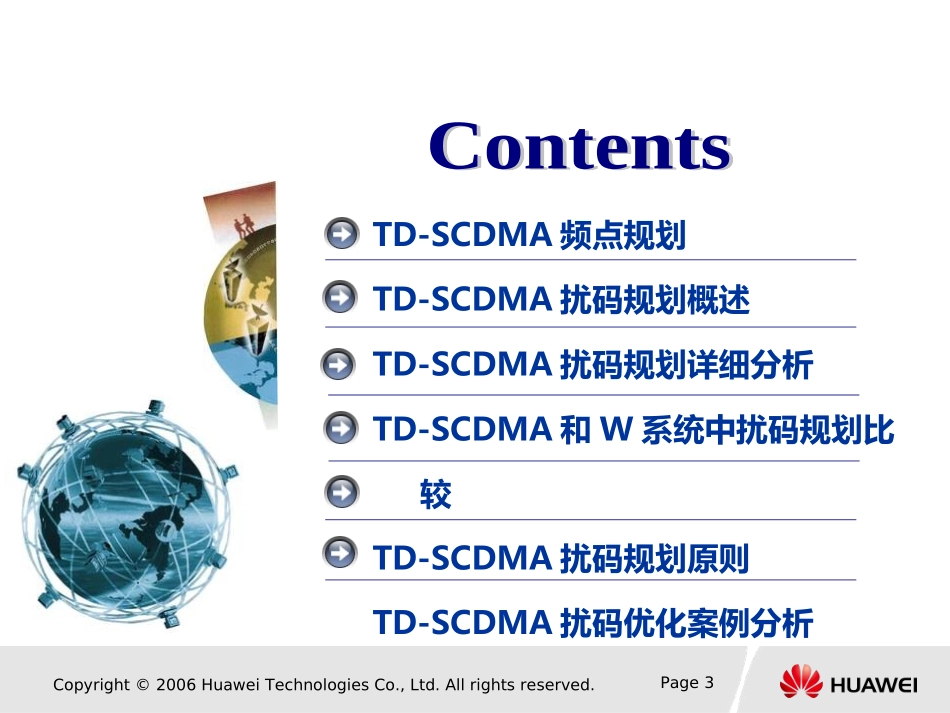

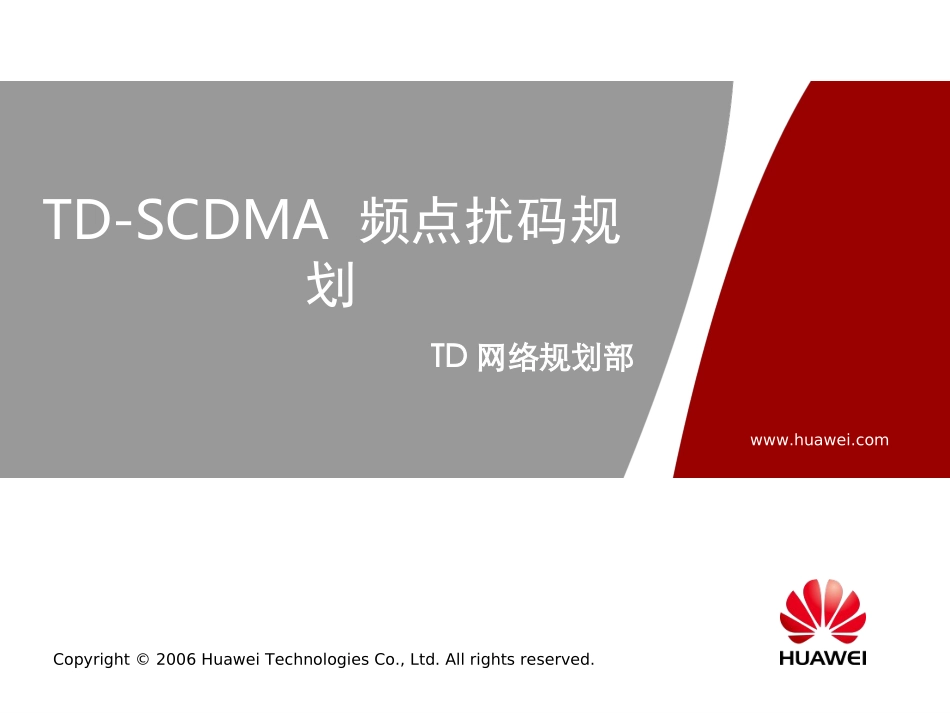

www.huawei.comCopyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.TD-SCDMA频点扰码规划TD网络规划部Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page2培训目标学完本课程后，您应该能：了解频点规划的目的、频率复用、频率复用距离的概念掌握N频点组网频点规划的方法了解TD-SCDMA扰码的作用、特性和规划原理了解TD-SCDMA和WCDMA系统扰码规划的差异掌握TD-SCDMA的扰码规划的基本原则Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page3TD-SCDMA频点规划TD-SCDMA扰码规划概述TD-SCDMA扰码规划详细分析TD-SCDMA和W系统中扰码规划比较TD-SCDMA扰码规划原则TD-SCDMA扰码优化案例分析Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page4TD-SCDMA频点规划TD-SCDMA扰码规划概述TD-SCDMA扰码规划详细分析TD-SCDMA和W系统中扰码规划比较TD-SCDMA扰码规划原则TD-SCDMA扰码优化案例分析Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page5频点规划－概述随着移动通信网络不断的建设和扩容，频率资源的规划成为移动通信网络规划的重要环节，它对网络的性能产生重要的影响。如果在网络整体规划时频率规划得不好，则会造成整个网络建成或扩容后某些性能指标不符合要求，如相邻小区分配了相同的载频，用户在其中一个小区内通话时就可能会受到相邻小区在同一载频上的干扰，造成接收电平较好，但接收质量却较差的情况，甚至引起掉话。如何更有效地利用有限的频率资源，以最少的频点满足现网的要求，达到最佳的频率配置效果，一直是网络规划人员研究的课题。Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page6频点规划－频率复用频率复用是蜂窝移动通信系统的核心概念，也就是相隔一定距离的小区内的用户可以使用相同的频率，从而大大增加频谱效率。频率复用的机理是基于无线电波传播路径损耗特性，即假设两个基站之间的距离足够远，那么用于一个基站的频率可以在另一个基站上复用。每个基站覆盖的区域称为蜂窝，蜂窝尺寸取决于用户密度。使用相同频率的蜂窝小区称为同频小区。这些同频小区之间的距离必须足够远，使得同信道干扰电平足够低，从而不会降低系统的服务质量。Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page7频点规划－频率复用距离频率复用距离指的是在满足通信质量要求下，允许使用相同频率的小区之间的最小距离。频率复用的最小距离取决于许多因素，比如中心小区周围邻小区数目、地形地貌类型、每个小区基站天线高度、发射功率、调制方式及所要求的可靠通信概率等等。下面讨论规则六边形蜂窝小区考虑传播特性和目标载干比下的频率复用距离。频率复用距离如下：Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page8频点规划－频率复用距离（续）假设基站A和A’使用相同的频点，移动台m处于小区边缘时接收到的有用信号最小，也即载干比最小。如果m点移动台接收机的有用信号与同频干扰之比等于目标载干比，则A和A’之间的距离即为频率复用距离D。设服务区基站和干扰区基站的发射功率相同，而且传播路径衰减指数为y，则m点移动台接收到的有用信号为，于是载干比为：CArCopyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page9频点规划－频率复用距离（续）设目标载干比为CIR，则，即频率复用距离对于K个干扰源，上式为以对数的形式表示为：则频率复用距离为：10lg1DCIRR10101CIRDr1CDrIKr10lg10101CIRKDr10lg10lgCDrdBKCIRIrCopyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page10频点规划－方法频率规划是指在建网过程中，根据某地区的话务量分布分配相应的频率资源，以实现有效覆盖。基站站型的确定基站的站型是进行频率规划的前提。结合规模估算的结果，可以确定基站的站型，得到单小区的载波数配置。Copyright©2006HuaweiTechnologiesCo.,Ltd.Allrightsreser...
