GPZ (II)盆式橡胶支座VIP免费

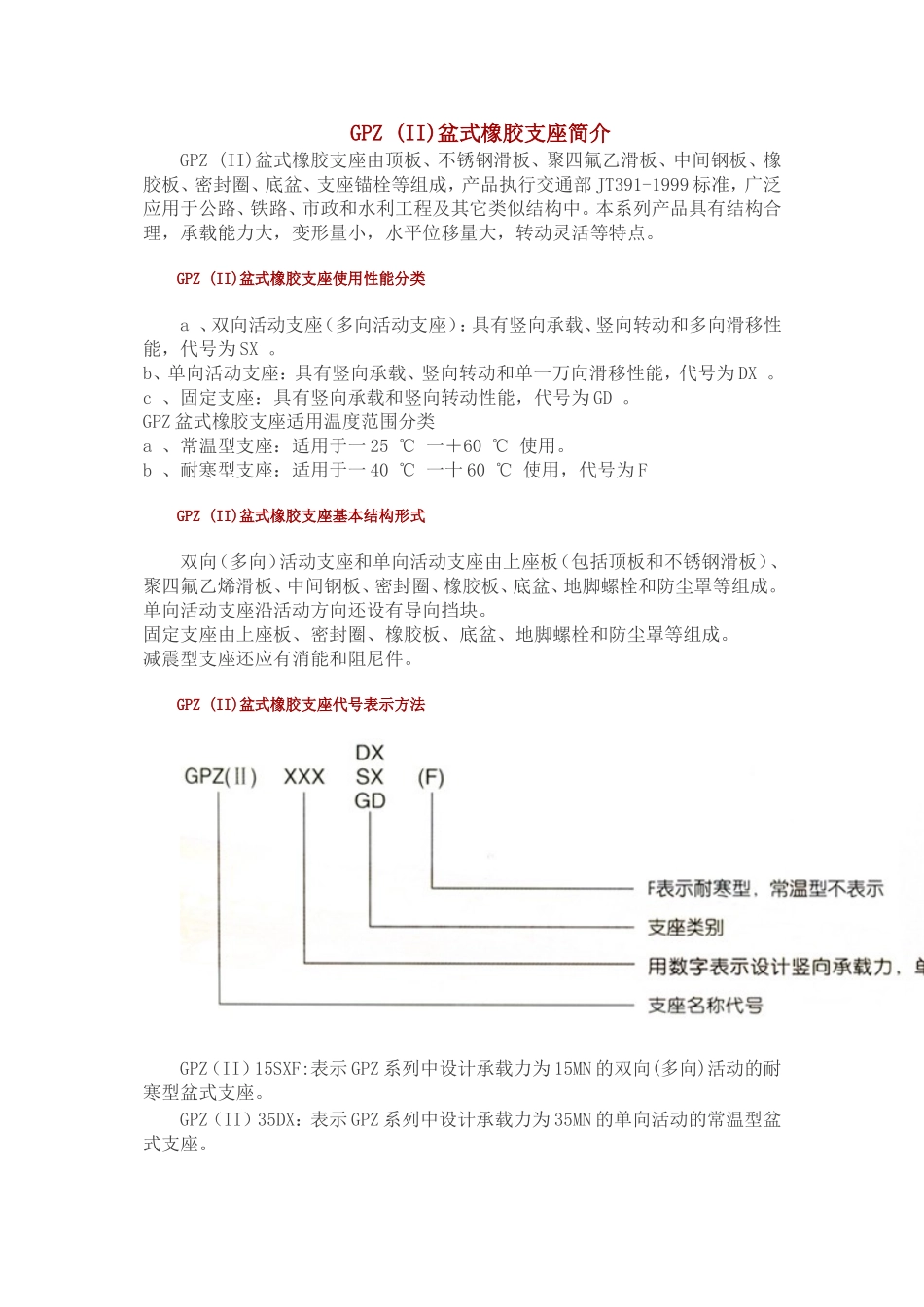

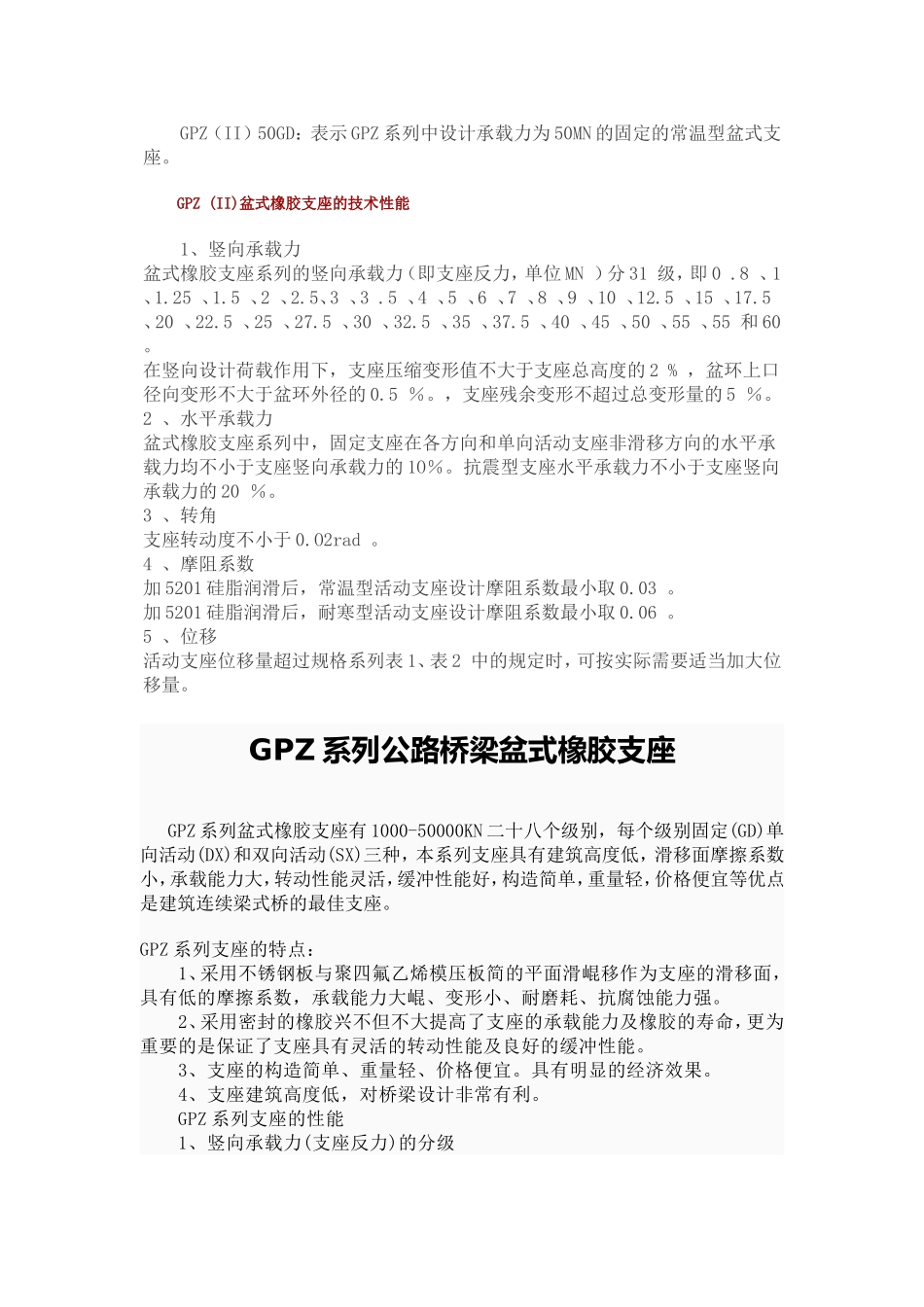

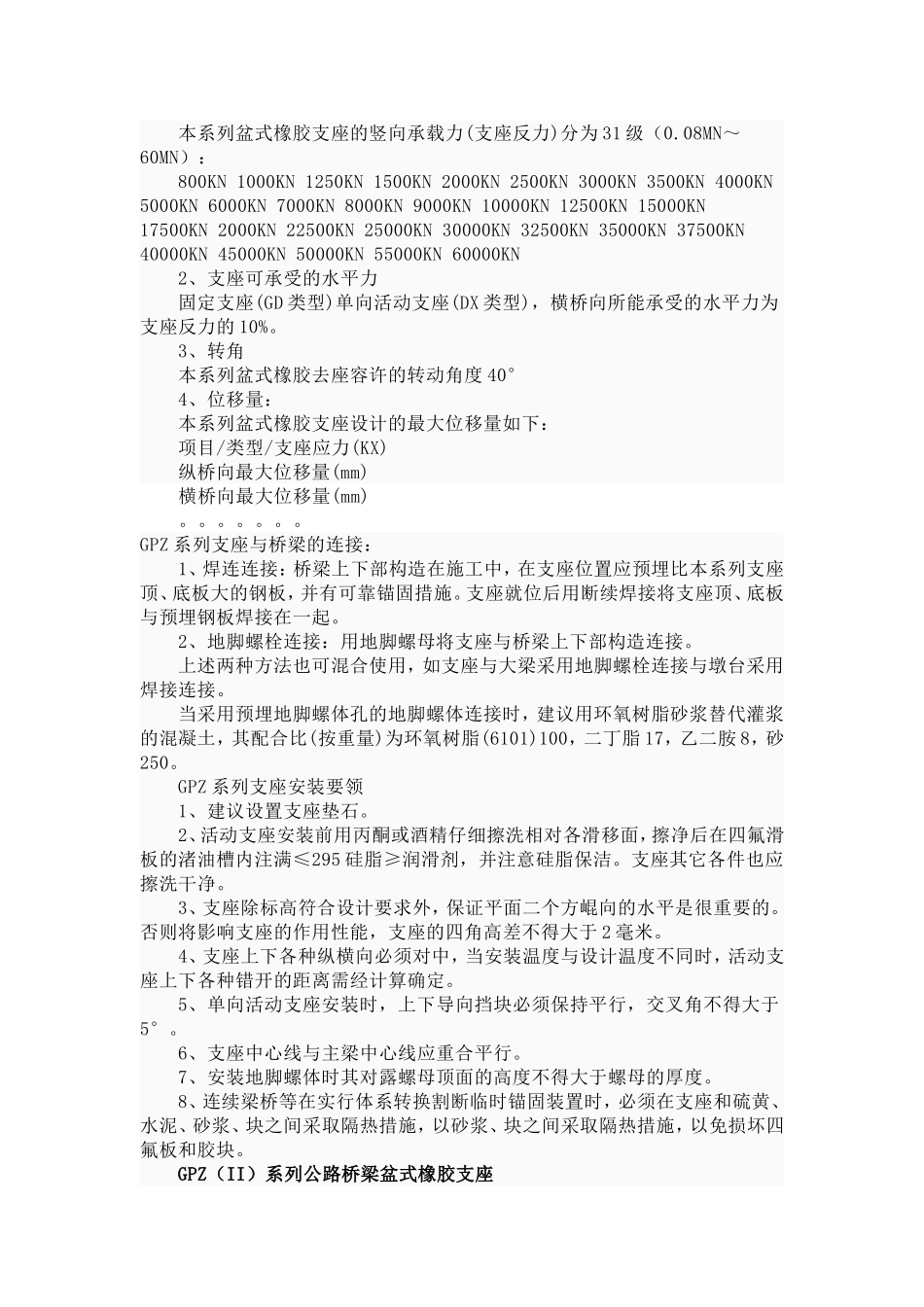

GPZ(II)盆式橡胶支座简介GPZ(II)盆式橡胶支座由顶板、不锈钢滑板、聚四氟乙滑板、中间钢板、橡胶板、密封圈、底盆、支座锚栓等组成，产品执行交通部JT391-1999标准，广泛应用于公路、铁路、市政和水利工程及其它类似结构中。本系列产品具有结构合理，承载能力大，变形量小，水平位移量大，转动灵活等特点。GPZ(II)盆式橡胶支座使用性能分类a、双向活动支座（多向活动支座）：具有竖向承载、竖向转动和多向滑移性能，代号为SX。b、单向活动支座：具有竖向承载、竖向转动和单一万向滑移性能，代号为DX。c、固定支座：具有竖向承载和竖向转动性能，代号为GD。GPZ盆式橡胶支座适用温度范围分类a、常温型支座：适用于一25℃一＋60℃使用。b、耐寒型支座：适用于一40℃一十60℃使用，代号为FGPZ(II)盆式橡胶支座基本结构形式双向（多向）活动支座和单向活动支座由上座板（包括顶板和不锈钢滑板）、聚四氟乙烯滑板、中间钢板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。单向活动支座沿活动方向还设有导向挡块。固定支座由上座板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。减震型支座还应有消能和阻尼件。GPZ(II)盆式橡胶支座代号表示方法GPZ（II）15SXF:表示GPZ系列中设计承载力为15MN的双向(多向)活动的耐寒型盆式支座。GPZ（II）35DX：表示GPZ系列中设计承载力为35MN的单向活动的常温型盆式支座。GPZ（II）50GD：表示GPZ系列中设计承载力为50MN的固定的常温型盆式支座。GPZ(II)盆式橡胶支座的技术性能1、竖向承载力盆式橡胶支座系列的竖向承载力（即支座反力，单位MN）分31级，即0.8、1、1.25、1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55、55和60。在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2%，盆环上口径向变形不大于盆环外径的0.5％。，支座残余变形不超过总变形量的5％。2、水平承载力盆式橡胶支座系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的1O％。抗震型支座水平承载力不小于支座竖向承载力的20％。3、转角支座转动度不小于0.O2rad。4、摩阻系数加5201硅脂润滑后，常温型活动支座设计摩阻系数最小取0.03。加5201硅脂润滑后，耐寒型活动支座设计摩阻系数最小取0.06。5、位移活动支座位移量超过规格系列表1、表2中的规定时，可按实际需要适当加大位移量。GPZ系列公路桥梁盆式橡胶支座GPZ系列盆式橡胶支座有1000-50000KN二十八个级别，每个级别固定(GD)单向活动(DX)和双向活动(SX)三种，本系列支座具有建筑高度低，滑移面摩擦系数小，承载能力大，转动性能灵活，缓冲性能好，构造简单，重量轻，价格便宜等优点是建筑连续梁式桥的最佳支座。GPZ系列支座的特点：1、采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面，具有低的摩擦系数，承载能力大崐、变形小、耐磨耗、抗腐蚀能力强。2、采用密封的橡胶兴不但不大提高了支座的承载能力及橡胶的寿命，更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。3、支座的构造简单、重量轻、价格便宜。具有明显的经济效果。4、支座建筑高度低，对桥梁设计非常有利。GPZ系列支座的性能1、竖向承载力(支座反力)的分级本系列盆式橡胶支座的竖向承载力(支座反力)分为31级（0.08MN～60MN）：800KN1000KN1250KN1500KN2000KN2500KN3000KN3500KN4000KN5000KN6000KN7000KN8000KN9000KN10000KN12500KN15000KN17500KN2000KN22500KN25000KN30000KN32500KN35000KN37500KN40000KN45000KN50000KN55000KN60000KN2、支座可承受的水平力固定支座(GD类型)单向活动支座(DX类型)，横桥向所能承受的水平力为支座反力的10%。3、转角本系列盆式橡胶去座容许的转动角度40°4、位移量：本系列盆式橡胶支座设计的最大位移量如下：项目/类型/支座应力(KX)纵桥向最大位移量(mm)横桥向最大位移量(mm)。。。。。。。GPZ系列支座与桥梁的连接：1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座就位后用断续焊接将支座顶、底板与预埋钢板焊...
