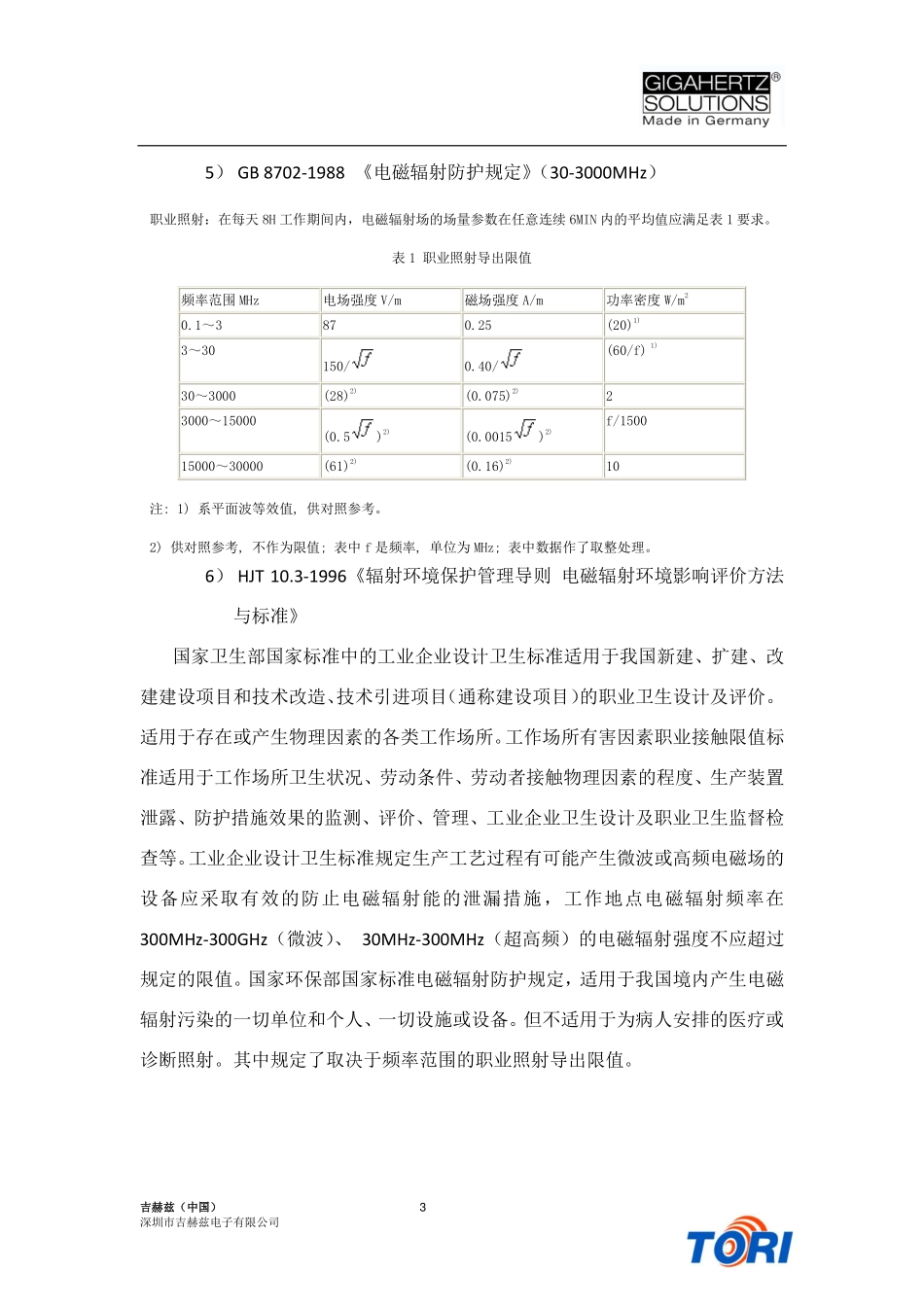

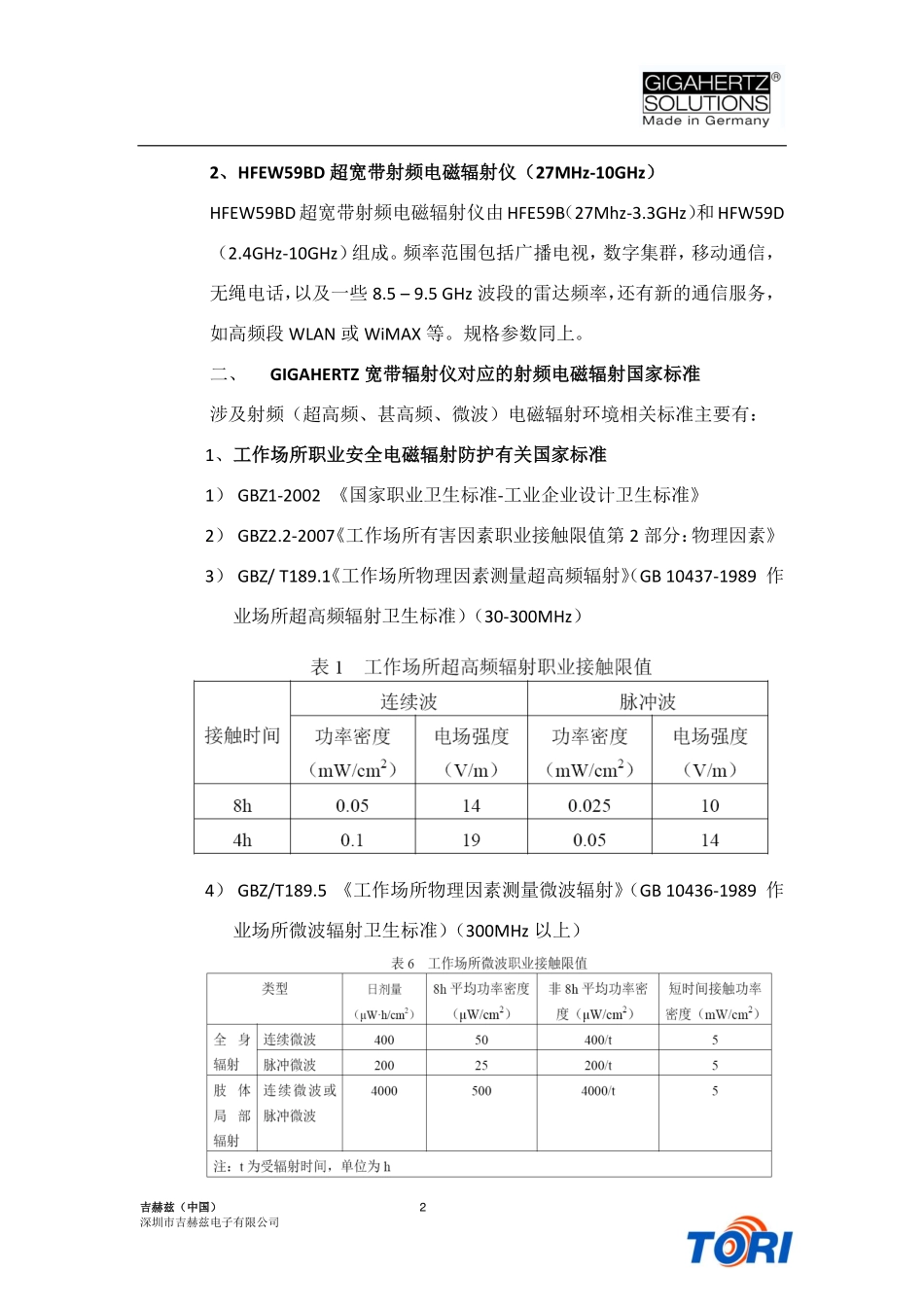

吉赫兹（中国）1深圳市吉赫兹电子有限公司德国吉赫兹(GIGAHERTZ)宽带电磁辐射仪在电磁辐射环境测量中的应用一、GIGAHERTZ宽带射频电磁辐射仪HFE59B/HFEW59BD介绍1、HFE59B宽带射频电磁辐射仪（27MHz-3.3GHz）RF辐射分析仪HFE59B产品类别：射频电磁辐射仪产品型号：德国吉赫兹品牌：德国吉赫兹HFE59B它可用于检测、分析各种环境中存在的电磁辐射；移动通讯基站（GSM,GPRS,UMTS,LTE,CDMA3G/4G）、雷达、Wi-Fi、WLAN、微波炉等进行全方向高精度检测。技术规格测量范围:27MHz—3.3GHz测量方位:功率密度:0.001-1,999,000µW/m²（1nW/m²-2W/m²)精度:标准精度，线性误差:+/-3dB零偏移和跳动+/-5digits探头:双天线：对数周期天线频率补偿：更小的纹波，更好的方位性，提高对地的屏蔽，LED灯不间断监测连接质量。准各向同性超宽带垂直极化天线。音频分析:识别脉冲辐射源（移动电话（GSM,UMTS/G3）无绳电话(DECT)，WLAN(Bluetooth)空中管制雷达,通过成正比于调制频率的音频分析信号类别:显示峰值和平均值（可切换），定量区分脉冲和非脉冲辐射信号—一个独特的宽带测量技术功能。信号输出口:调制信号校准的外置AC测量输出和DC输出电源:可充镍氢电池组,平均工作时间7-8小时;低电量指示并自动关机;AC适配器充电和长时间操作。保修:2年重量:2,1kg吉赫兹（中国）2深圳市吉赫兹电子有限公司2、HFEW59BD超宽带射频电磁辐射仪（27MHz-10GHz）HFEW59BD超宽带射频电磁辐射仪由HFE59B（27Mhz-3.3GHz）和HFW59D（2.4GHz-10GHz）组成。频率范围包括广播电视，数字集群，移动通信，无绳电话，以及一些8.5–9.5GHz波段的雷达频率，还有新的通信服务，如高频段WLAN或WiMAX等。规格参数同上。二、GIGAHERTZ宽带辐射仪对应的射频电磁辐射国家标准涉及射频（超高频、甚高频、微波）电磁辐射环境相关标准主要有：1、工作场所职业安全电磁辐射防护有关国家标准1）GBZ1-2002《国家职业卫生标准-工业企业设计卫生标准》2）GBZ2.2-2007《工作场所有害因素职业接触限值第2部分：物理因素》3）GBZ/T189.1《工作场所物理因素测量超高频辐射》（GB10437-1989作业场所超高频辐射卫生标准）（30-300MHz）4）GBZ/T189.5《工作场所物理因素测量微波辐射》（GB10436-1989作业场所微波辐射卫生标准）（300MHz以上）吉赫兹（中国）3深圳市吉赫兹电子有限公司5）GB8702-1988《电磁辐射防护规定》（30-3000MHz）6）HJT10.3-1996《辐射环境保护管理导则电磁辐射环境影响评价方法与标准》国家卫生部国家标准中的工业企业设计卫生标准适用于我国新建、扩建、改建建设项目和技术改造、技术引进项目（通称建设项目）的职业卫生设计及评价。适用于存在或产生物理因素的各类工作场所。工作场所有害因素职业接触限值标准适用于工作场所卫生状况、劳动条件、劳动者接触物理因素的程度、生产装置泄露、防护措施效果的监测、评价、管理、工业企业卫生设计及职业卫生监督检查等。工业企业设计卫生标准规定生产工艺过程有可能产生微波或高频电磁场的设备应采取有效的防止电磁辐射能的泄漏措施，工作地点电磁辐射频率在300MHz-300GHz（微波）、30MHz-300MHz（超高频）的电磁辐射强度不应超过规定的限值。国家环保部国家标准电磁辐射防护规定，适用于我国境内产生电磁辐射污染的一切单位和个人、一切设施或设备。但不适用于为病人安排的医疗或诊断照射。其中规定了取决于频率范围的职业照射导出限值。职业照射：在每天8H工作期间内，电磁辐射场的场量参数在任意连续6MIN内的平均值应满足表1要求。表1职业照射导出限值频率范围MHz电场强度V/m磁场强度A/m功率密度W/m20.1～3870.25(20)1)3～30150/0.40/(60/f)1)30～3000(28)2)(0.075)2)23000～15000(0.5)2)(0.0015)2)f/150015000～30000(61)2)(0.16)2)10注:1)系平面波等效值,供对照参考。2)供对照参考,不作为限值;表中f是频率,单位为MHz;表中数据作了取整处理。吉赫兹（中国）4深圳市吉赫兹电子有限公司2、公众场所电磁辐射安全防护有关国家标准1）GB9175-1988《环境电磁波卫生标准》2）GB8702-1988《电磁辐射防护规定》3）HJT10.3-1996《辐射环境保护管理导则电磁辐射环境影响评价方法与标准》《...
