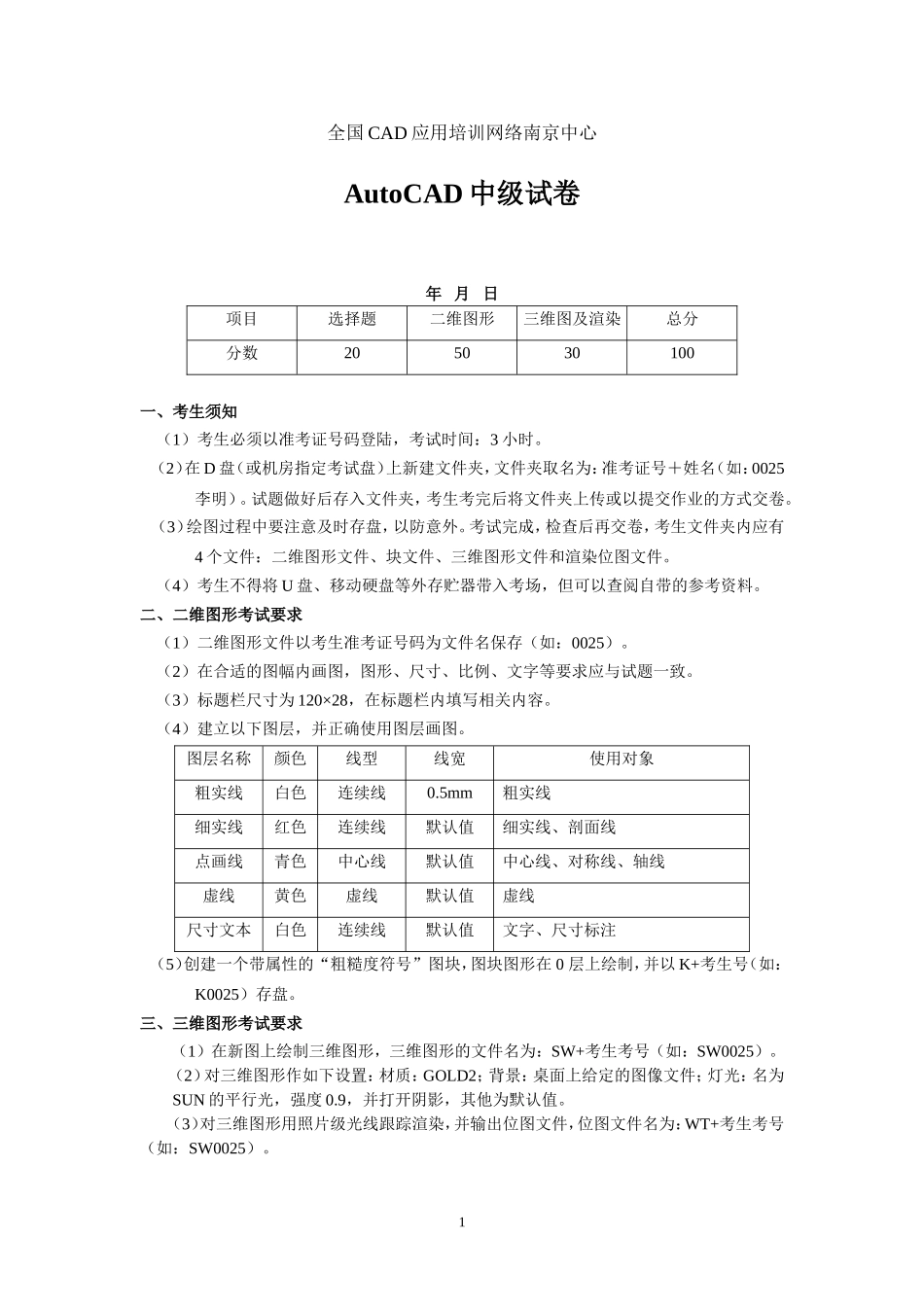

全国CAD应用培训网络南京中心AutoCAD中级试卷年月日项目选择题二维图形三维图及渲染总分分数205030100一、考生须知（1）考生必须以准考证号码登陆，考试时间：3小时。（2）在D盘（或机房指定考试盘）上新建文件夹，文件夹取名为：准考证号＋姓名（如：0025李明）。试题做好后存入文件夹，考生考完后将文件夹上传或以提交作业的方式交卷。（3）绘图过程中要注意及时存盘，以防意外。考试完成，检查后再交卷，考生文件夹内应有4个文件：二维图形文件、块文件、三维图形文件和渲染位图文件。（4）考生不得将U盘、移动硬盘等外存贮器带入考场，但可以查阅自带的参考资料。二、二维图形考试要求（1）二维图形文件以考生准考证号码为文件名保存（如：0025）。（2）在合适的图幅内画图，图形、尺寸、比例、文字等要求应与试题一致。（3）标题栏尺寸为120×28，在标题栏内填写相关内容。（4）建立以下图层，并正确使用图层画图。图层名称颜色线型线宽使用对象粗实线白色连续线0.5mm粗实线细实线红色连续线默认值细实线、剖面线点画线青色中心线默认值中心线、对称线、轴线虚线黄色虚线默认值虚线尺寸文本白色连续线默认值文字、尺寸标注（5）创建一个带属性的“粗糙度符号”图块，图块图形在0层上绘制，并以K+考生号（如：K0025）存盘。三、三维图形考试要求（1）在新图上绘制三维图形，三维图形的文件名为：SW+考生考号（如：SW0025）。（2）对三维图形作如下设置：材质：GOLD2；背景：桌面上给定的图像文件；灯光：名为SUN的平行光，强度0.9，并打开阴影，其他为默认值。（3）对三维图形用照片级光线跟踪渲染，并输出位图文件，位图文件名为：WT+考生考号（如：SW0025）。1考试试题一、单项选择题（在题前括号内填入正确选项的字母，每小题2分，共20分，）()1．定义图块属性时，以下说法错误的是？A．属性标记可以包含任何字符，包括中文字符B．定义属性时，用户必须确定属性标记，不允许空缺C．属性标记区分大小写字母D．输入属性值的时候，允许“提示”文本框中给出属性提示，以便引道用户正确输入属性值()2．在进行延伸时，要选择图形中所有图形对象作为延伸边界，下面哪项无法实现这样的选择？A．Ctrl+AB．回车C．鼠标右键D．空格键()3．在进行打断操作时，系统要求指定第二打断点，这时输入了@，然后回车结束，结果是？A．没有实现打断B．在第一打断点处将对象一分为二，打断距离为零C．系统继续要求指定第二打断点D．从第一打断点处将对象另一部分删除()4．当前图形有四个层0、A1、A2、A3，如果A3为当前层，下面哪句话是正确的？A．只能A3层设为当前层B．可以把0、A1、A2、A3中的任一层设为当前层C．可以把四个层同时设为当前层D．只能把0层设为当前层()5．关于使用多段线（PLine）绘制圆弧说法错误的是？A．绘制多段线的弧线段时，圆弧的起点就是前一条线段的端点B．通过指定一个中间点和一个端点也可以完成圆弧的绘制C．可以制定圆弧的角度、圆心、方向或半径D．一旦进入圆弧绘制后只能绘制圆弧，再也无法绘制其他图线2()6．Zoom命令与Scale命令？A．具有相同作用的放大与缩小命令B．Zoom命令是显示控制命令C．Scale命令是显示放大命令D．Zoom是比例放大命令()7．下面关于块的说法哪个正确？A．任何一个图形文件都可以作为块插入另一幅图中B．只有用WBIOCK命令写到盘上的图块才可以插入另一图形文件中C．用BLOCK定义块，再用WBIOCK把该块写到盘上，此块才能使用D．用BLOCK命令定义的块可以直接通过菜单“插入”“块…”插入到任何图形文件中()8．对“动态输入”不起开关作用的操作是？A．F12B．F11C．点击状态按钮DYND．通过“草图设置”对话框()9．有关文字样式的说法，下面错误的是？A．在文字样式对话框中，样式名管理字体样式，可以进行新建，修改，重命名和删除操作B．STANDARD文字样式可以修改，但是不能被删除和重命名C．在字体文件设置区中，可以使用WINDOWS中提供的任何字体D．[字体]选项区域的[高度]文本框，其缺省值为2.5()10．将圆角命令中的半径设为0，对图形进行圆角处理，其结果是？A．无法圆角，不作任何处理B．系统提示必须给定不为0的半径C．将图形进行圆角，圆角半径为0，但并没有圆弧被创建D．系统报错退出二、二维试题（50分）3三、三维试题（30分）4
