PADS制作4层PCBA板的练习在这里使用Orcad和PADS9
3来进行4层板的PCBA制作
线路图参看博文“Allegro制作4层PCBA板的练习-非接触式传感器”步骤一:软件的安装首先是关于安装,由于是来自不同家的软件,在license方面为存在冲突,不过据说Allegro16
5和PADS9
3共同安装不会产生冲突
Allegro16
5和之前的版本不同,16
5开始使用用户变量存放allegro的路径,系统变量存储mentor路径,这样不会打架;之前的版本都是用的系统变量,如果出现mentor的变量在前面,会无法开启allegro
我的方法是先装ALLEGRO再装PADS
如果要先PADS的话,你装好PADS后,在环境变里找到“PATH=****”这一项,然后先把路径内容复制起来,等装完ALLEGRO后再把这些内粘贴到新的“PATH=****”里面就可以了

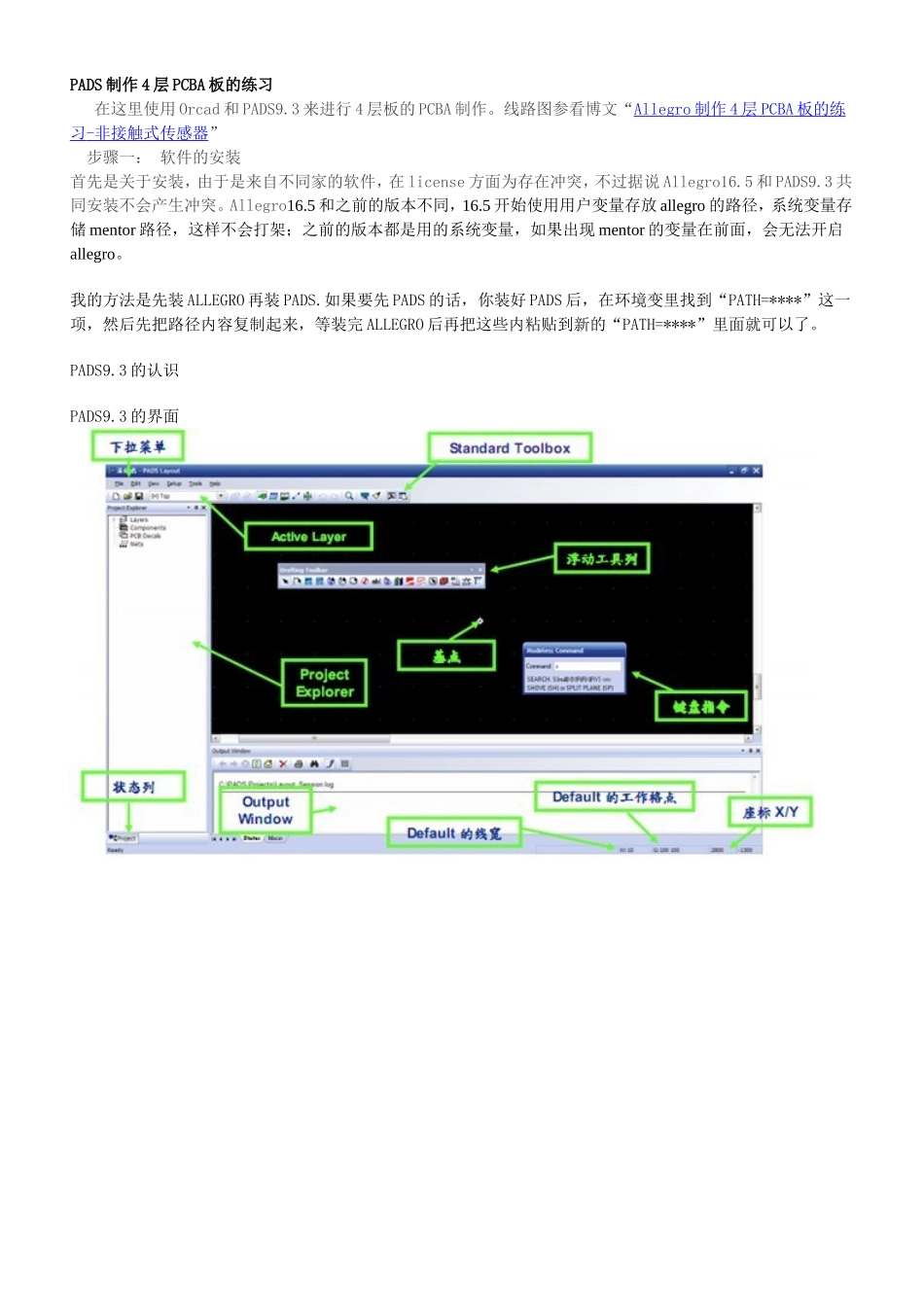

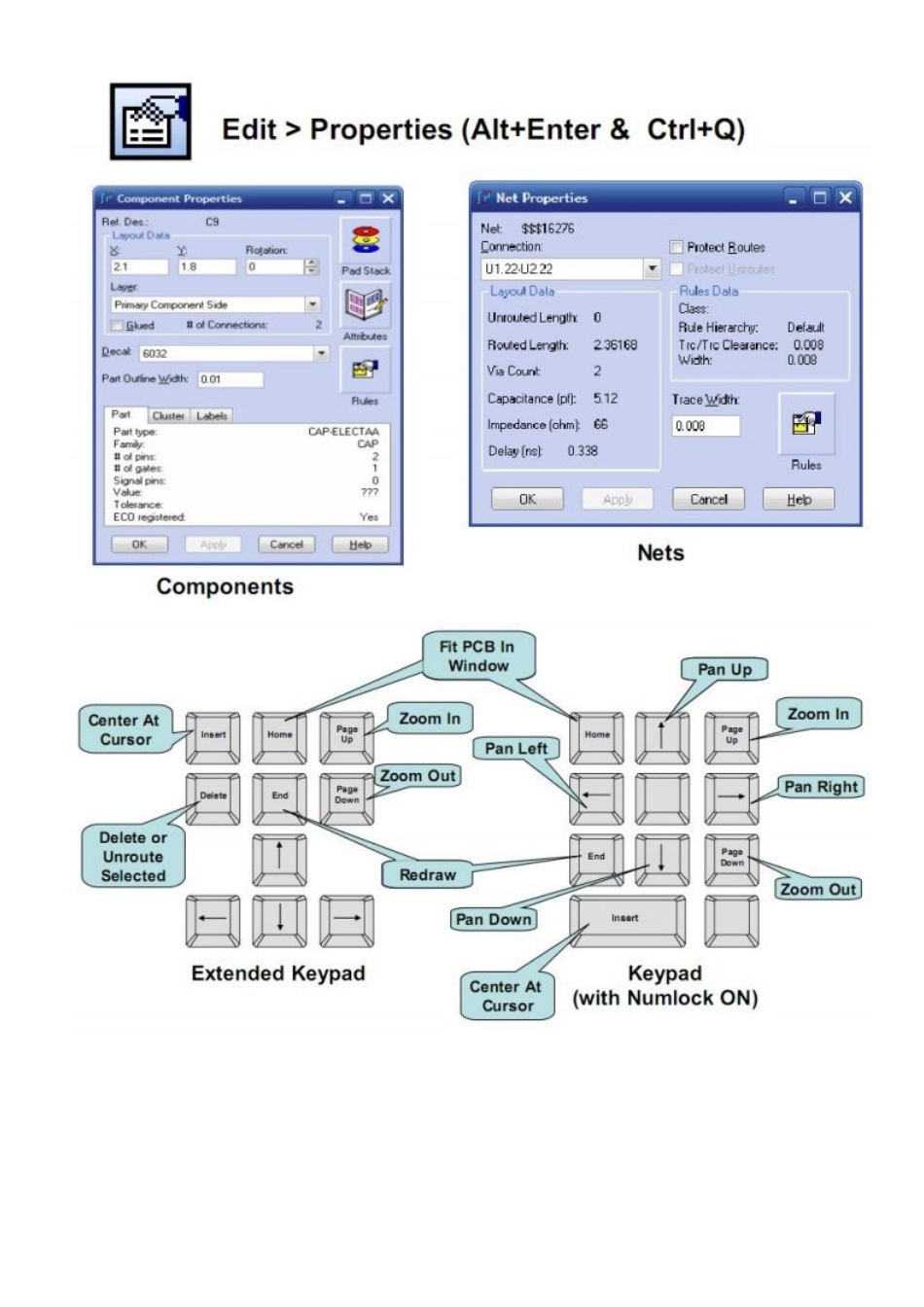

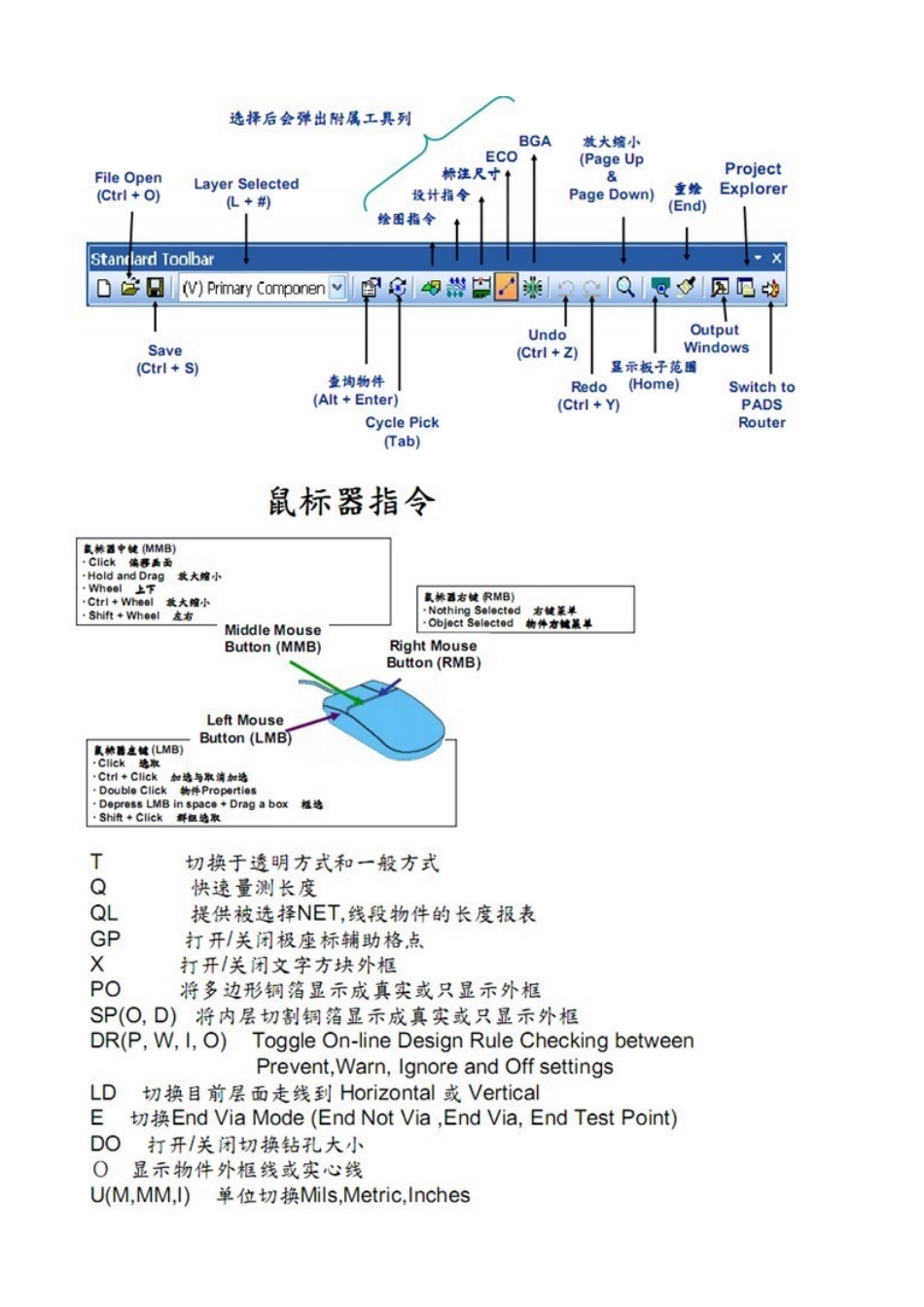

3的认识PADS9
系统预设线宽设置B
整个板子Top正面限高及Bot背面限高C
DefaultFont:设置预设字型D
一般文字线宽(LineWidth)与大小(Size)E
元件编号(ReferenceDesignators)的线宽(LineWidth)与大小(Size)F
HatchView在文件中的RMB是指RightMouseButton(点鼠标右键)绘制板框元件库选择焊盘,RMB(鼠标右键)-STEPandRepeat,可以对该焊盘进行复制
若选择Polar,可以将该PAD围成一圆形
在现有封装的基础上,改变焊盘选择该封装-RMB-EditDecal,选择需要改变的焊盘,RMB-Properties
,点击PadStack,在PadStackProoperties对话框中可以选择或者改变自己所需要的焊盘
File-SaveDecalAs
,可以将新焊盘重新命名并保存到
