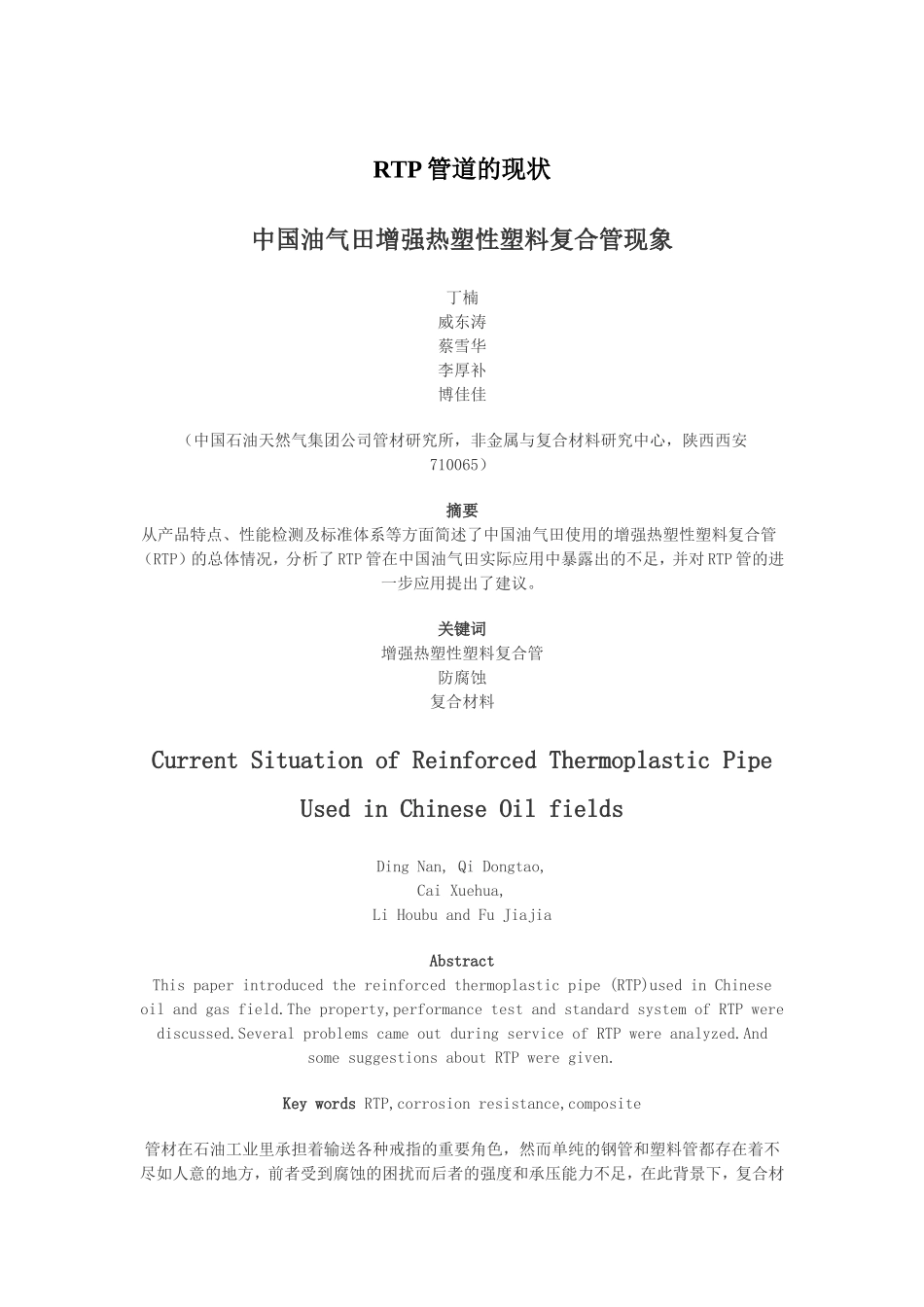

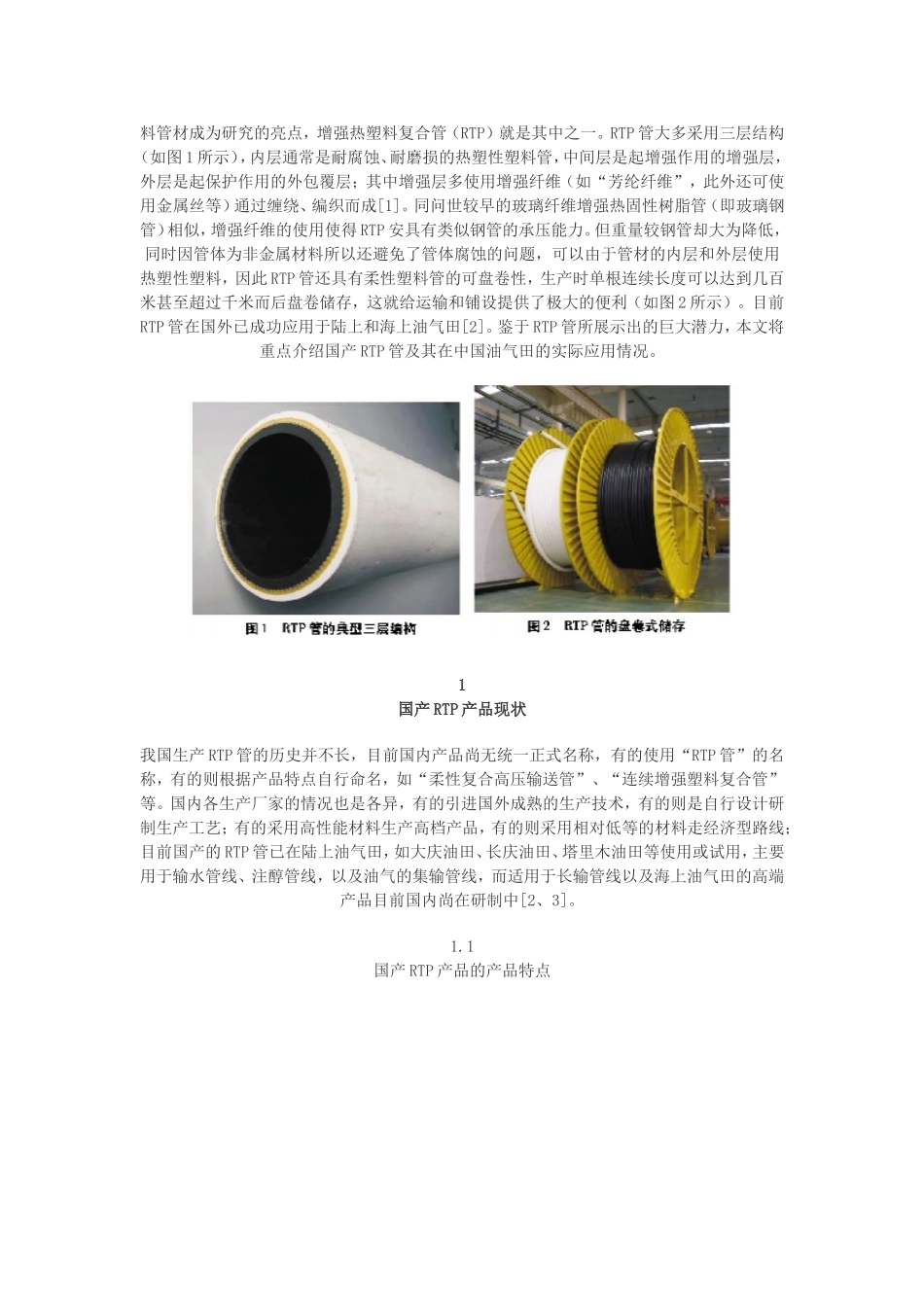

RTP管道的现状中国油气田增强热塑性塑料复合管现象丁楠威东涛蔡雪华李厚补博佳佳（中国石油天然气集团公司管材研究所，非金属与复合材料研究中心，陕西西安710065）摘要从产品特点、性能检测及标准体系等方面简述了中国油气田使用的增强热塑性塑料复合管（RTP）的总体情况，分析了RTP管在中国油气田实际应用中暴露出的不足，并对RTP管的进一步应用提出了建议。关键词增强热塑性塑料复合管防腐蚀复合材料CurrentSituationofReinforcedThermoplasticPipeUsedinChineseOilfieldsDingNan,QiDongtao,CaiXuehua,LiHoubuandFuJiajiaAbstractThispaperintroducedthereinforcedthermoplasticpipe(RTP)usedinChineseoilandgasfield.Theproperty,performancetestandstandardsystemofRTPwerediscussed.SeveralproblemscameoutduringserviceofRTPwereanalyzed.AndsomesuggestionsaboutRTPweregiven.KeywordsRTP,corrosionresistance,composite管材在石油工业里承担着输送各种戒指的重要角色，然而单纯的钢管和塑料管都存在着不尽如人意的地方，前者受到腐蚀的困扰而后者的强度和承压能力不足，在此背景下，复合材料管材成为研究的亮点，增强热塑料复合管（RTP）就是其中之一。RTP管大多采用三层结构（如图1所示），内层通常是耐腐蚀、耐磨损的热塑性塑料管，中间层是起增强作用的增强层，外层是起保护作用的外包覆层；其中增强层多使用增强纤维（如“芳纶纤维”，此外还可使用金属丝等）通过缠绕、编织而成[1]。同问世较早的玻璃纤维增强热固性树脂管（即玻璃钢管）相似，增强纤维的使用使得RTP安具有类似钢管的承压能力。但重量较钢管却大为降低，同时因管体为非金属材料所以还避免了管体腐蚀的问题，可以由于管材的内层和外层使用热塑性塑料，因此RTP管还具有柔性塑料管的可盘卷性，生产时单根连续长度可以达到几百米甚至超过千米而后盘卷储存，这就给运输和铺设提供了极大的便利（如图2所示）。目前RTP管在国外已成功应用于陆上和海上油气田[2]。鉴于RTP管所展示出的巨大潜力，本文将重点介绍国产RTP管及其在中国油气田的实际应用情况。1国产RTP产品现状我国生产RTP管的历史并不长，目前国内产品尚无统一正式名称，有的使用“RTP管”的名称，有的则根据产品特点自行命名，如“柔性复合高压输送管”、“连续增强塑料复合管”等。国内各生产厂家的情况也是各异，有的引进国外成熟的生产技术，有的则是自行设计研制生产工艺；有的采用高性能材料生产高档产品，有的则采用相对低等的材料走经济型路线；目前国产的RTP管已在陆上油气田，如大庆油田、长庆油田、塔里木油田等使用或试用，主要用于输水管线、注醇管线，以及油气的集输管线，而适用于长输管线以及海上油气田的高端产品目前国内尚在研制中[2、3]。1.1国产RTP产品的产品特点在RTP管的三层结构中可以认为管体的承压能力完全是由中间层（结构层）承担的，内、外层分别承担起容纳输送流体和保护中间层的作用，所以增强材料的选择在很大程度上决定了RTP管的承压能力。国外RTP管的增强材料通常使用放纶纤维，但由于其价格高，目前国内仅有少数厂家采用，如南京航天晨光[4、5]；为了降低成本，国内一些厂家采用了其他增强纤维，如河北省景县液力柔性管汇厂选用聚酯纤维作为增强材料；此外国内还有厂家使用钢丝、钢带做增强材料，如长春高祥。图3中给出了国产RTP管的增强层材料及结构。由于不同的增强纤维之间存在性能的差异，以及金属材料与有机纤维材料之间存在的性能差异，使得不同厂家的产品的承压能力、适用温度等主要性能存在很大的差异。总之，目前国内RTP管产品在材料选择、结构设计、规格尺寸等方面各不相同，因此不同厂家的产品不能互换使用，这给油气田的使用带来不便，也不利于产品在油气田的推广。1.2国内RTP产品的质量检测由于目前RTP管在国内尚无统一的标准和规范，油气田和生产厂家多是依照生产厂的企业标准进行质检和验收。国内生产厂家提供的RTP管性能检测报告中，大部分结果是根据自身产品特点，参考相似产品的检测标准，或根据自行设计的性能检测项目及方法检测的，这就造成其适用性和客观性很难具有说服力、也导致产品性能...
