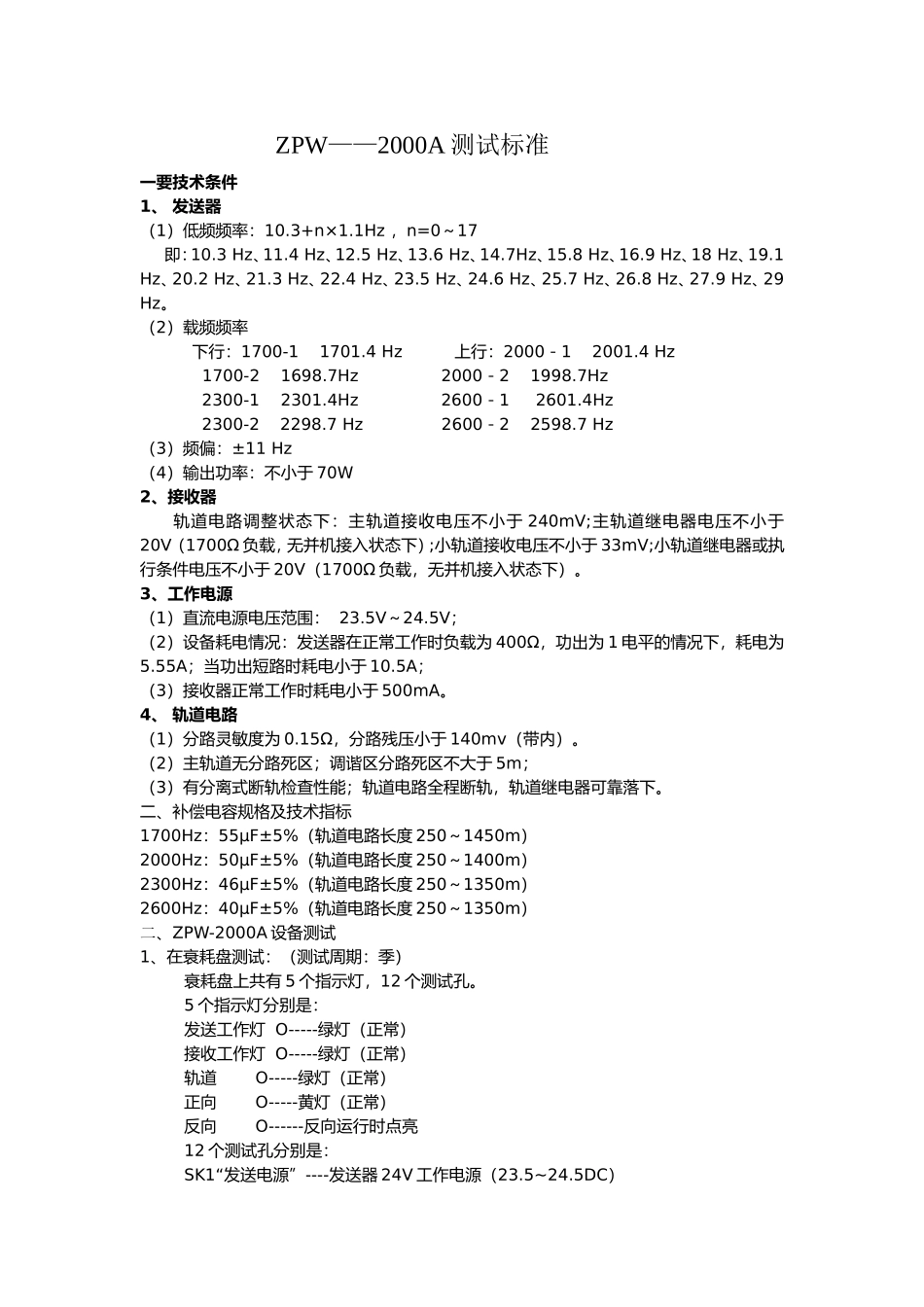

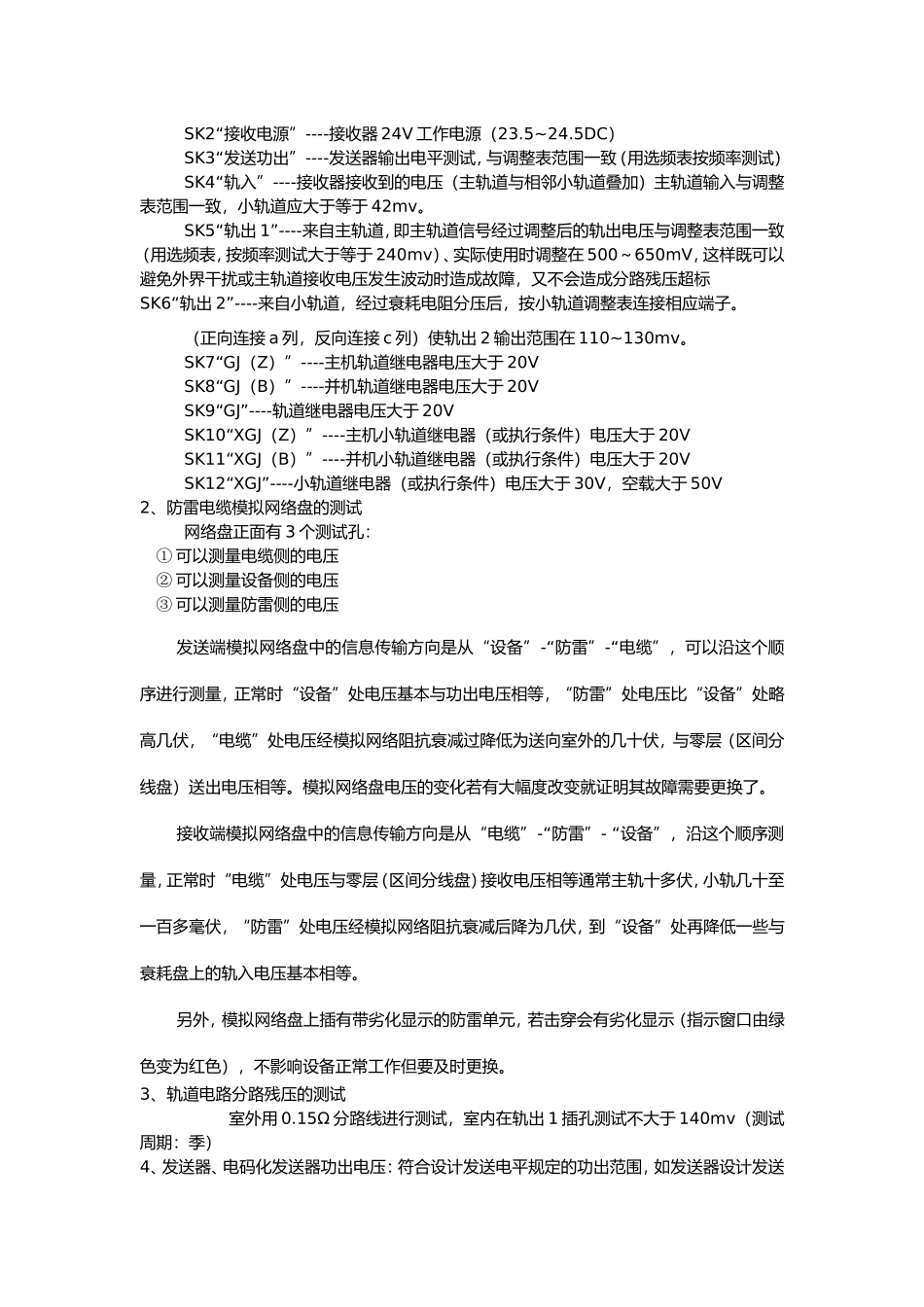

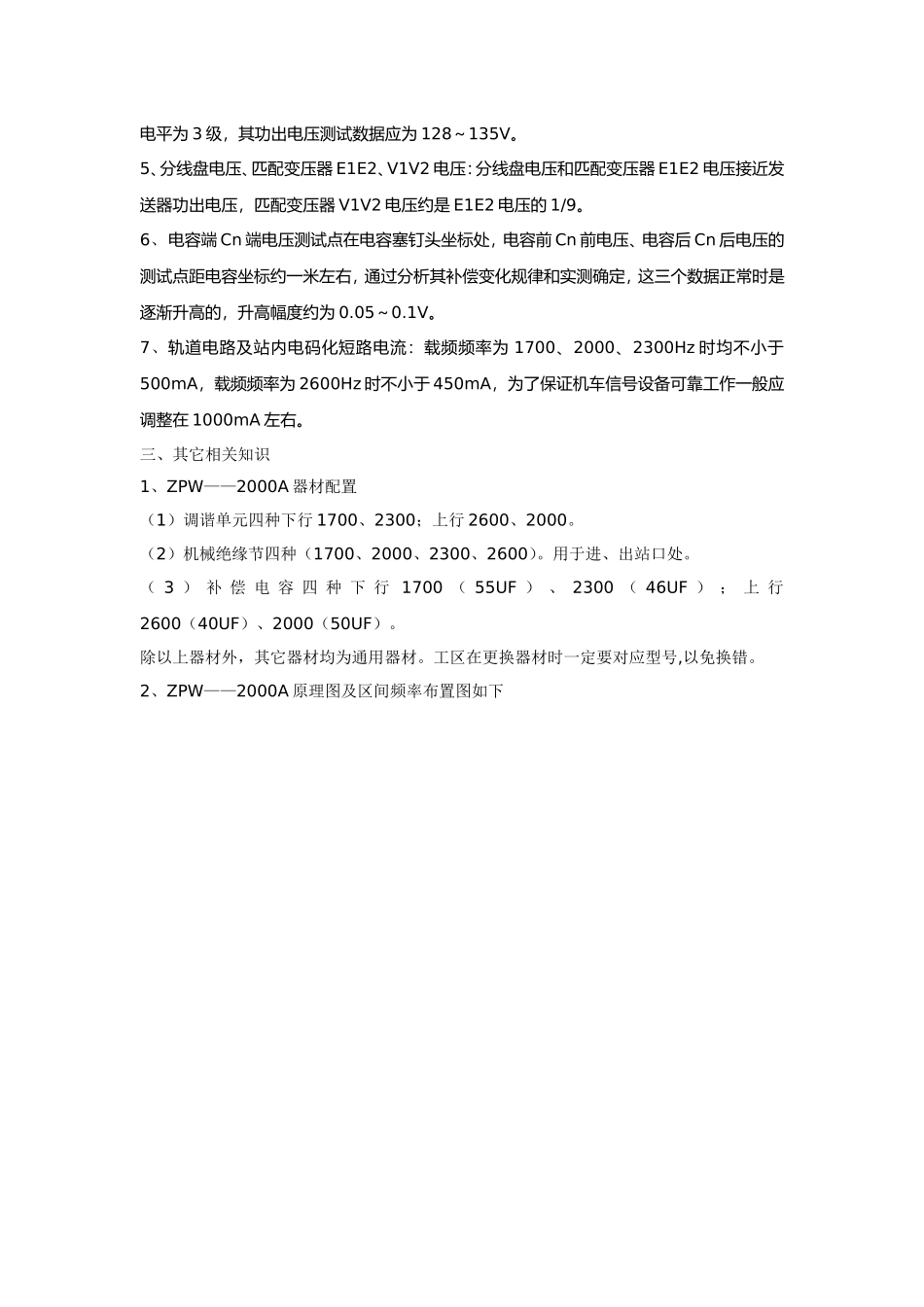

ZPW——2000A测试标准一要技术条件1、发送器（1）低频频率：10.3+n×1.1Hz，n=0～17即：10.3Hz、11.4Hz、12.5Hz、13.6Hz、14.7Hz、15.8Hz、16.9Hz、18Hz、19.1Hz、20.2Hz、21.3Hz、22.4Hz、23.5Hz、24.6Hz、25.7Hz、26.8Hz、27.9Hz、29Hz。（2）载频频率下行：1700-11701.4Hz上行：2000－12001.4Hz1700-21698.7Hz2000－21998.7Hz2300-12301.4Hz2600－12601.4Hz2300-22298.7Hz2600－22598.7Hz（3）频偏：±11Hz（4）输出功率：不小于70W2、接收器轨道电路调整状态下：主轨道接收电压不小于240mV;主轨道继电器电压不小于20V（1700Ω负载，无并机接入状态下）;小轨道接收电压不小于33mV;小轨道继电器或执行条件电压不小于20V（1700Ω负载，无并机接入状态下）。3、工作电源（1）直流电源电压范围：23.5V～24.5V；（2）设备耗电情况：发送器在正常工作时负载为400Ω，功出为1电平的情况下，耗电为5.55A；当功出短路时耗电小于10.5A；（3）接收器正常工作时耗电小于500mA。4、轨道电路（1）分路灵敏度为0.15Ω，分路残压小于140mv（带内）。（2）主轨道无分路死区；调谐区分路死区不大于5m；（3）有分离式断轨检查性能；轨道电路全程断轨，轨道继电器可靠落下。二、补偿电容规格及技术指标1700Hz：55μF±5%（轨道电路长度250～1450m）2000Hz：50μF±5%（轨道电路长度250～1400m）2300Hz：46μF±5%（轨道电路长度250～1350m）2600Hz：40μF±5%（轨道电路长度250～1350m）二、ZPW-2000A设备测试1、在衰耗盘测试：（测试周期：季）衰耗盘上共有5个指示灯，12个测试孔。5个指示灯分别是：发送工作灯O-----绿灯（正常）接收工作灯O-----绿灯（正常）轨道O-----绿灯（正常）正向O-----黄灯（正常）反向O------反向运行时点亮12个测试孔分别是：SK1“发送电源”----发送器24V工作电源（23.5~24.5DC）SK2“接收电源”----接收器24V工作电源（23.5~24.5DC）SK3“发送功出”----发送器输出电平测试，与调整表范围一致（用选频表按频率测试）SK4“轨入”----接收器接收到的电压（主轨道与相邻小轨道叠加）主轨道输入与调整表范围一致，小轨道应大于等于42mv。SK5“轨出1”----来自主轨道，即主轨道信号经过调整后的轨出电压与调整表范围一致（用选频表，按频率测试大于等于240mv）、实际使用时调整在500～650mV，这样既可以避免外界干扰或主轨道接收电压发生波动时造成故障，又不会造成分路残压超标SK6“轨出2”----来自小轨道，经过衰耗电阻分压后，按小轨道调整表连接相应端子。（正向连接a列，反向连接c列）使轨出2输出范围在110~130mv。SK7“GJ（Z）”----主机轨道继电器电压大于20VSK8“GJ（B）”----并机轨道继电器电压大于20VSK9“GJ”----轨道继电器电压大于20VSK10“XGJ（Z）”----主机小轨道继电器（或执行条件）电压大于20VSK11“XGJ（B）”----并机小轨道继电器（或执行条件）电压大于20VSK12“XGJ”----小轨道继电器（或执行条件）电压大于30V，空载大于50V2、防雷电缆模拟网络盘的测试网络盘正面有3个测试孔：①可以测量电缆侧的电压②可以测量设备侧的电压③可以测量防雷侧的电压发送端模拟网络盘中的信息传输方向是从“设备”-“防雷”-“电缆”，可以沿这个顺序进行测量，正常时“设备”处电压基本与功出电压相等，“防雷”处电压比“设备”处略高几伏，“电缆”处电压经模拟网络阻抗衰减过降低为送向室外的几十伏，与零层（区间分线盘）送出电压相等。模拟网络盘电压的变化若有大幅度改变就证明其故障需要更换了。接收端模拟网络盘中的信息传输方向是从“电缆”-“防雷”-“设备”，沿这个顺序测量，正常时“电缆”处电压与零层（区间分线盘）接收电压相等通常主轨十多伏，小轨几十至一百多毫伏，“防雷”处电压经模拟网络阻抗衰减后降为几伏，到“设备”处再降低一些与衰耗盘上的轨入电压基本相等。另外，模拟网络盘上插有带劣化显示的防雷单元，若击穿会有劣化显示（指示窗口由绿色变为红色），不影响设备正常工作但要及时更换。3、轨道电路分路残压的测试室外用0.15Ω分路线进行测试，室内在轨出1插孔测试不大于140mv（测试周期：季）4、发送器、电码化发送器功出电压：符...
