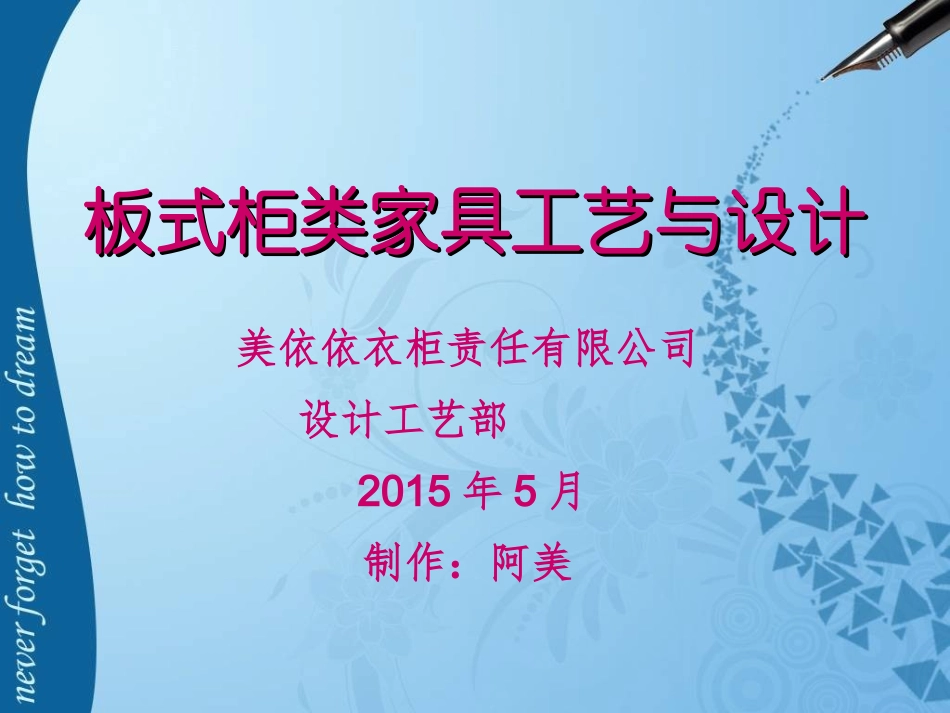

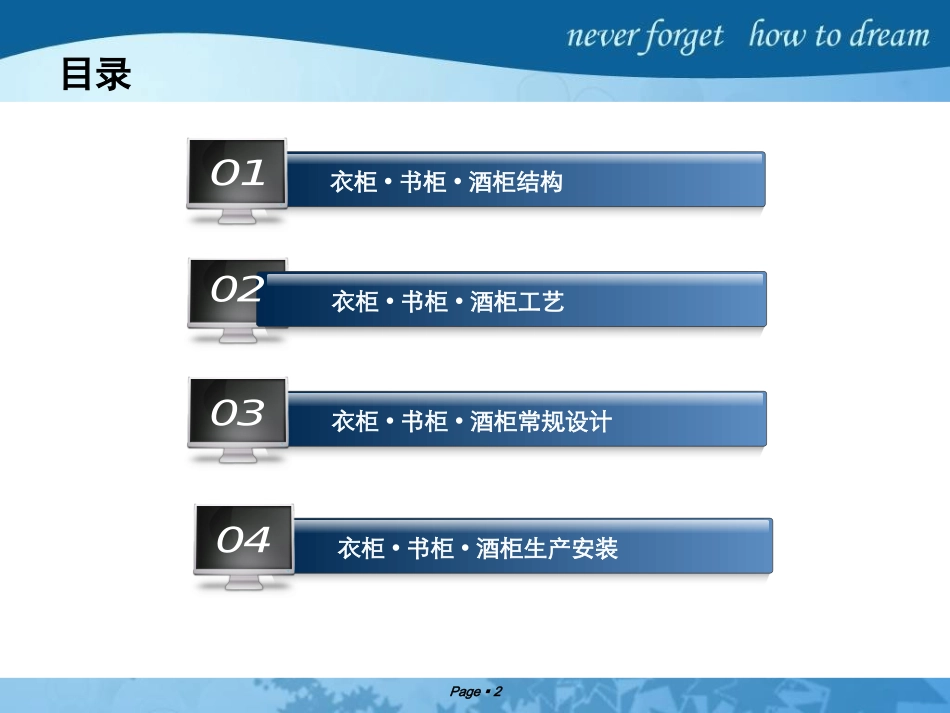

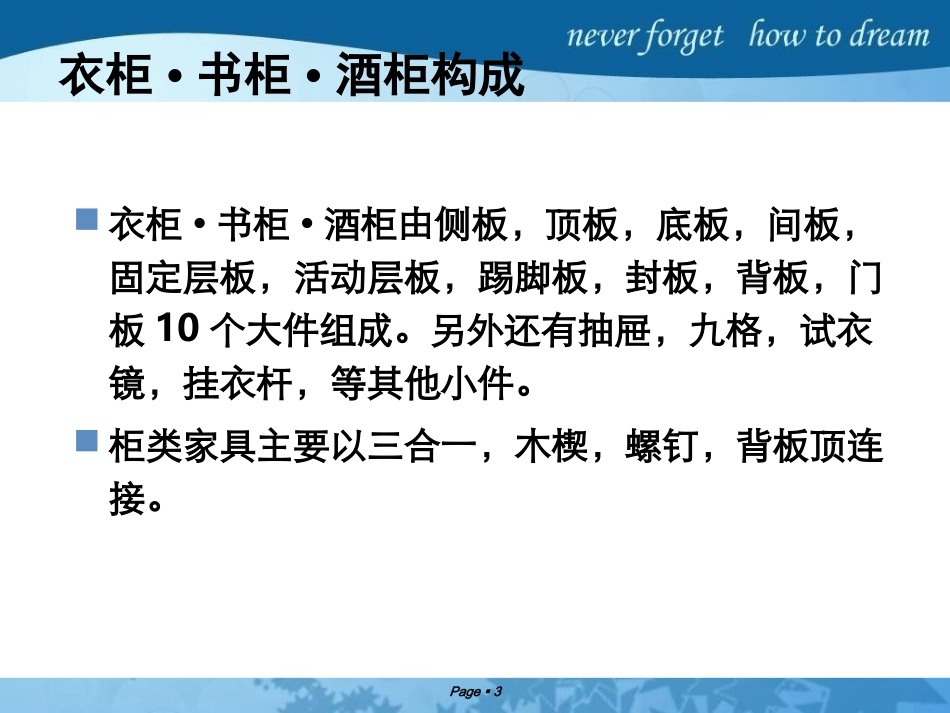

板式柜类家具工艺与设计板式柜类家具工艺与设计美依依衣柜责任有限公司设计工艺部2015年5月制作：阿美Page2目录衣柜·书柜·酒柜结构衣柜·书柜·酒柜工艺衣柜·书柜·酒柜常规设计衣柜·书柜·酒柜生产安装衣柜·书柜·酒柜Page3衣柜·书柜·酒柜构成衣柜·书柜·酒柜由侧板，顶板，底板，间板，固定层板，活动层板，踢脚板，封板，背板，门板10个大件组成。另外还有抽屉，九格，试衣镜，挂衣杆，等其他小件。柜类家具主要以三合一，木楔，螺钉，背板顶连接。Page4衣柜·书柜·酒柜的工艺衣柜的工艺：衣柜分为1.移门衣柜（到顶）2.移门衣柜加顶柜3.内藏平开门衣柜4.外盖平开门衣柜5.吸塑平开门衣柜Page5移门衣柜（到顶）的工艺1.侧板侧板深=总深-2㎜，侧板高=总高-2㎜（2㎜的封边，8㎜背板需开距深边10㎜深度为9㎜的槽，若为18㎜的背板则不开槽。）2.顶底板顶底板深=总深-背板10㎜-2㎜（如果是18㎜的背板顶板等于总深，原因：背板被侧板顶底板包围，三合一打在背板上面。）宽度=总宽-36㎜-2㎜（2㎜的封边）（以图纸为准）注意：移门落在地上，顶底板不一样大，底板内缩（深度减）100移门深度。Page6移门衣柜（到顶）的工艺3.间板（有移门内缩100㎜）间板深度=总深-10㎜-100㎜-2㎜高度=所在间板的内空高度-2㎜的封边。4.固定层板（斜层在固层基础上加30㎜）宽度=所在层板内空宽度-2㎜的封边。层板深度=总深-10㎜-100㎜-2㎜-1㎜（往往为了美观多减1毫米）5.活动层板（斜层在固层基础上加30㎜）活动层板宽度=所在内空总宽-2㎜的封边-2㎜的活动缝隙。深度在固定层板的基础上再减去20㎜（为了方便工厂固层与活层的区别所以将活层深度减小。）Page7移门衣柜（到顶）的工艺6.踢脚板踢脚板宽度=两侧板的内空-2㎜的封边。高度=等于踢脚高度-2㎜。注意：踢脚板要2条.7.踢脚支撑板深度=总深-10㎜-18㎜-18㎜-2㎜。高度=踢脚板高度8.封板宽度，高度都需根据具体的图纸尺寸进行算尺（封板是辅助板有需要的时候才用），所有板都不变的是需减2毫米的封边，门板和抽面的封边是2毫米因此在进行算尺时需减4毫米的封边。Page8移门衣柜（到顶）的工艺8.背板背板宽度（9㎜）=柜单元的内空宽+侧板开槽的9㎜+盖间板的宽度。（需根据图纸分体情况分析）高度=内空高+36㎜（盖住顶底板的高度）9.门移门衣柜的门板一般只需要将移门的内空尺寸（宽，高）报给门板部即可。注意：移门底板上有抽屉时，为防止移门下轨道阻碍抽屉拉开，因此将抽屉与底板之间留14-18毫米的缝隙。Page9移门衣柜（到顶）的工艺10.抽屉（抽测，抽背，抽面，距边20㎜槽宽8㎜槽深8㎜）抽屉面板宽=所在的内空宽-4㎜的封边-3㎜的缝隙（一边1.5）高=所在的内空高-4㎜-3㎜抽屉内宽=所在的内空宽-27㎜（轨道一边需留13.5㎜）内高=抽面高-30㎜（常规抽屉内高160㎜）抽屉深度是标准深度：Page10移门衣柜（到顶）的工艺抽测深度=抽总深-18㎜-2毫米（抽面）高度=内高-2㎜抽背宽度=内宽-36㎜-2㎜高度=内高-2㎜抽底宽度=内宽-36㎜+16㎜抽面在有抽前挡板时不拉槽衣杆=所在的内空-8㎜Page11移门的计算1.下单预留:衣柜两侧靠墙情况:宽度-10MM,高度-20MM.2.计算趟门宽度原则:趟门数目为2扇时:单扇趟门宽度=(洞口宽度+竖框宽度)/2趟门数目为3扇时:单扇趟门宽度=(洞口宽度+2ⅹ竖框宽度)/3趟门数目为4扇时:单扇趟门宽度=(洞口宽度+2ⅹ竖框宽度)/4趟门高度=洞口高度-40MMPage12移门衣柜中有平开门移门衣柜中有平开门，竖版和层板都需在平开门的基础上内缩。抽屉的深度计算，总深-背板10ｍｍ-移门轨道100ｍｍPage13移门衣柜加顶柜移门衣柜不到顶情况，下柜为移门柜，与移门到顶衣柜相同。1.下柜移门柜的框架（顶底板，侧板，踢脚板）与辅助板（封板）总体在柜面保持在同一立面。由于移门轨道的原因，间板，层板）要往柜后面缩100MM进去。活动层板在层板的基础上内缩20。2.上柜（包含开门）与移门柜要保持同一立面。（但移门柜与平开门柜可以在深度方向不一致。例如，当上柜有梁时可以平开门柜可以做浅。）上柜的若是内嵌的侧板在深度方向与移门柜一致。（没有梁的情况）Page14移门衣柜加顶柜外盖的则需要减去门的2...
