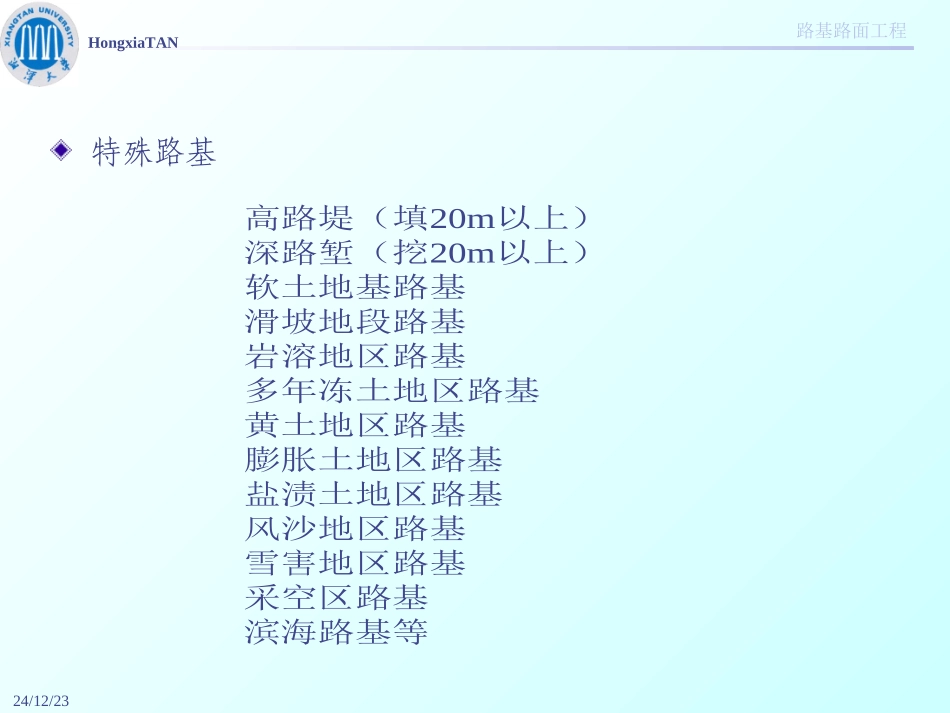

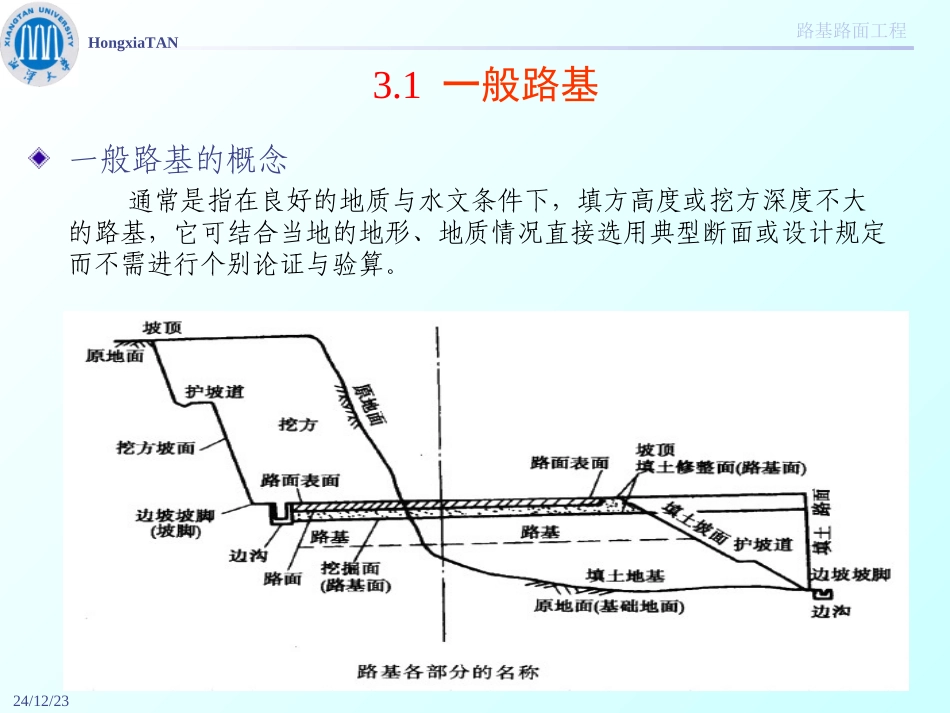

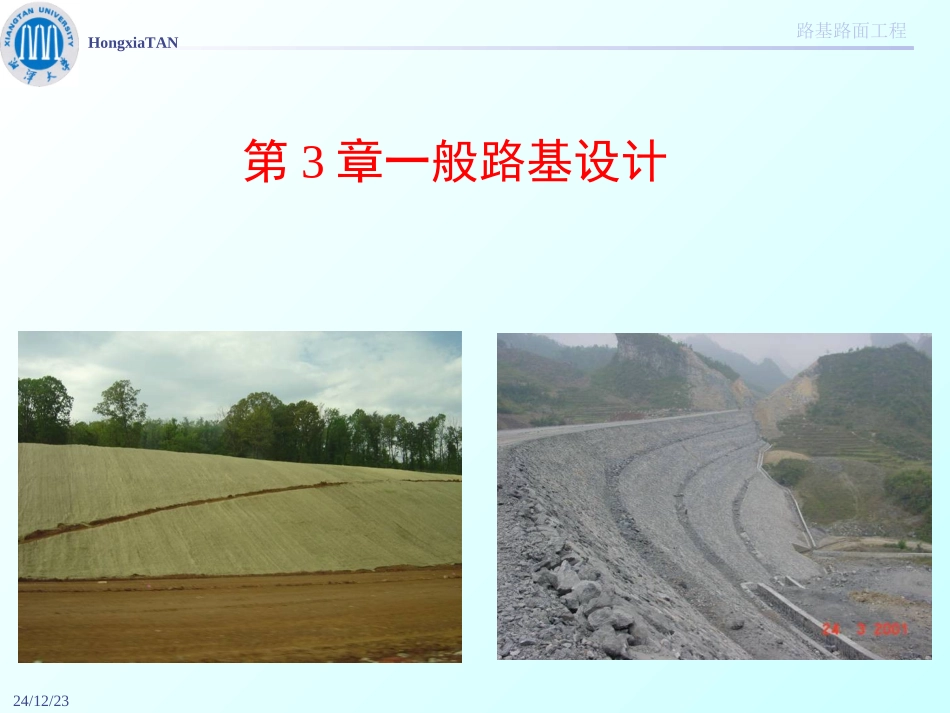

路基路面工程HongxiaTAN24/12/23第3章一般路基设计路基路面工程HongxiaTAN24/12/233.1一般路基一般路基的概念通常是指在良好的地质与水文条件下，填方高度或挖方深度不大的路基，它可结合当地的地形、地质情况直接选用典型断面或设计规定而不需进行个别论证与验算。路基路面工程HongxiaTAN24/12/23特殊路基一般路基：地质、水文条件良好填挖高度不大特殊路基：高路堤（填20m以上）深路堑（挖20m以上）软土地基路基滑坡地段路基岩溶地区路基多年冻土地区路基黄土地区路基膨胀土地区路基盐渍土地区路基风沙地区路基雪害地区路基采空区路基滨海路基等路基路面工程HongxiaTAN24/12/23路基设计的一般要求根据路线平、纵、横设计进行路基布置；在荷载应力作用区内部分应进行严格碾压施工（特别是路床部分），与路面设计一起进行综合考虑；必须有确保路基强度与稳定性的附属设施，包括路基排水、路基防护与加固、取土坑、弃土堆、护坡道等；对于一般路基，可结合当地情况选用典型断面图或设计规定，不必进行论证和验算，对于高填、深挖路基及地质和水文条件特殊的路基，须进行个别设计和验算。路基路面工程HongxiaTAN24/12/233.2路基类型与构造路基横断面的典型型式：1.路堤2.路堑3.半填半挖路基路基路面工程HongxiaTAN24/12/23路堤的类型与构造要求路堤的常见横断面型式1）路堤按填高分，有：矮路堤（H<1.0~1.5m）一般路堤高路堤（H>18~20m）2）路堤按所处条件和加固类型分，有：浸水路堤护脚路堤挖沟填筑路堤等路基路面工程HongxiaTAN24/12/23路堤的几种常用横断面形式：a.矮路堤；b.一般路堤；c.浸水路堤；d.护脚路堤；e.挖沟填筑路堤路基路面工程HongxiaTAN24/12/23一般路堤和矮路堤的构造要求：1）满足最小填土高度要求；2）因工作区可能涉及到天然地面，除填方路堤须满足施工要求外，天然地基也必须进行压实，必要时须换土或进行加固；3）可结合两侧排水沟进行挖土填筑路基，可在路基侧设置护坡道；4）对地面纵、横坡较陡处必须挖台阶再填筑，从而保证路基不沿坡向有滑动可能性；5）必要时可设置石砌护脚进行路基防护。􀂾高路堤及浸水路堤的构造要求：1）必须进行个别设计；2）边坡可采用上陡下缓的折线形式或台阶形式；3）边坡表面须采取适当的防护或加固措施。路基路面工程HongxiaTAN24/12/23路堑的类型与构造要求路堑的几种常用横断面形式a.全挖路基；b.台口式路基；c.半山洞路基路基路面工程HongxiaTAN24/12/23路堑的构造要求1）边坡可设置为直线或折线；2）挖方边坡坡脚处须设置边沟；3）路堑上方应设置截水沟；4）坡面易风化时须采取防护措施，并设碎落台；5）挖方路基下天然地基必须人工压实，必要时应翻挖重填、换土或进行加固处理。路基路面工程HongxiaTAN24/12/23半填半挖路基的类型与构造要求半挖半填路基的几种常用横断面形式：a.一般填挖路基；b.矮挡土墙路基；c.护肩路基；d.砌石护坡路基；e.砌石护墙路基；f.挡土墙支撑路基；g.半山桥路基路基路面工程HongxiaTAN24/12/23半填半挖路基的构造要求：1）对路堤和路堑的要求都应满足；2）压缩用地宽度及减小填方量时，可在填方侧设护坡或护墙，也可设置护肩墙或路堤墙，特殊时可设半山桥路基。路基路面工程HongxiaTAN24/12/233.3路基设计的内容1.确定路基横断面形式；2.选择填料和压实标准；3.确定路基几何尺寸——路基宽度、高度、边坡形状和坡度；4.排水系统和排水设施设计；5.坡面防护与加固措施设计；6.路基附属设施设计。路基路面工程HongxiaTAN24/12/233.4路基几何尺寸路基宽度的确定路基宽度的概念：路基宽度为行车道、路肩、中间带、变速车道、爬坡车道等宽度之和，一般可理解为土路肩外边缘之间的距离。􀂾路基宽度的确定：须考虑占用土地及生态平衡问题，应尽可能少占农田、考虑填挖平衡以减少取土开挖、防止水土流失以维护生态平衡。路基路面工程HongxiaTAN24/12/23公路路基宽度图a)高速公路和一级公路b）二、三、四级公路路基宽度路基路面工程HongxiaTAN24/12/23各级公路路基宽度（公路工程技术标准）公路等级高速公路、一级公路设计速度(km/h)1201008060车道数864864644一般值4534.5284433.5263224.523路基宽...
