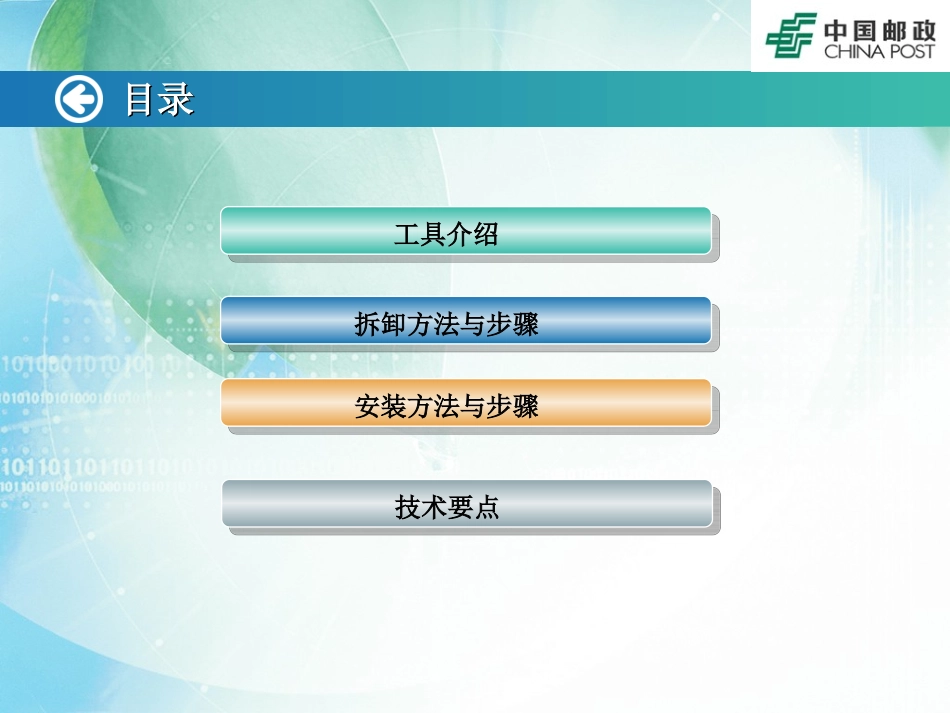

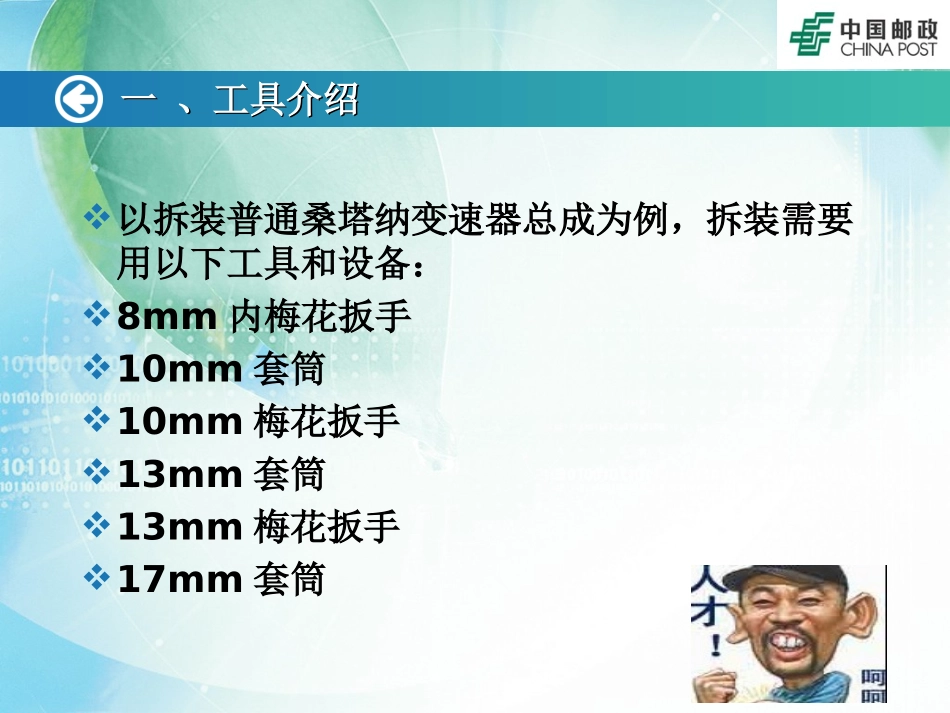

LOGO变速器分解步骤汽车工程系杜秀波LOGO目录目录工具介绍拆卸方法与步骤安装方法与步骤技术要点LOGO一、工具介绍一、工具介绍以拆装普通桑塔纳变速器总成为例，拆装需要用以下工具和设备：8mm内梅花扳手10mm套筒10mm梅花扳手13mm套筒13mm梅花扳手17mm套筒LOGO17mm开口扳18mm套筒19mm梅花扳手接杆棘轮扳手一字起指针扭力扳手可调扭力扳手举升机变速器托架撬杠LOGO二、拆卸步骤与方法二、拆卸步骤与方法第一步为保证安全，拉紧手刹，并将变速器挂在空挡位置打开引擎盖，用支撑杆撑住用10mm套筒，接杆和棘轮扳手拧松蓄电池负极电缆固定螺栓，取下负极电缆并拉离蓄电池负极接线柱第二步第二步拔下前氧传感器线束插头（发动机内容剪切过来）用17mm套筒扳手拧下排气歧管和前排气管的2个固定螺栓用13mm套筒扳手拧下起动机的1个固定螺栓用19mm梅花扳手拧松变速器与发动机连接的3个固定螺栓转。LOGO二、拆卸步骤与方法二、拆卸步骤与方法第三步举升车辆，升至方便于维修人员在车下操作为止第四步第四步。注意：车辆举升到位锁止举升支臂拔下倒车灯开关电插头，拔下车速传感器电插头，拔下后氧传感器线束接头，拆下线束用13mm套筒、万向节接杆、扭力扳手拧下导线支架上的2个固定螺栓，支架固定在变速器壳体上将导线从螺栓杆上脱出，悬在变速器壳体上LOGO二、拆卸步骤与方法二、拆卸步骤与方法第五步用13mm套筒扳手拧下起动机的2个固定螺栓第六步第六步拆卸排气管中段拔下后氧传感器线束接头，拆下线束用13mm梅花扳手拧下排气管支架与变速器支架的一个固定螺栓，取下传动轴防热罩。用17mm套筒扳手拧下排气歧管和前排气管的1个固定螺栓用17mm套筒旋松排气管接头上的两个螺母，断开排气管取下排气管上的隔热罩取下排气管中段,放在工作台上LOGO第七步第七步用8mm内梅花扳手拧下左传动轴凸缘的6个固定螺栓用8mm内梅花扳手拧下右传动轴凸缘的6个固定螺栓LOGO第八步第八步拆卸左前轮下摇臂球头销用17mm开口扳和17mm套筒拧下下摇臂球头销与前减震器下支架的紧固螺母取下螺栓用撬棒向下压下摇臂，使下摇臂球头和减震器下支架分离拆卸右前轮下摇臂球头销LOGOLOGO第九步第九步用13mm套筒下离合器分泵的固定螺栓将离合器分泵取出，用铁丝挂在暖风水管上LOGO第十步第十步使用13mm梅花扳手和13mm套筒拧下排挡支撑杆上的固定螺母取下螺栓，将支撑杆与变速器壳体分离LOGO第十一步第十一步将变速器托架放置与变速器正下方，支撑变速器用13mm梅花扳手拧下发动机前支撑的两个固定螺栓用19mm套筒拧松变速器与发动机连接的2个固定螺栓用13mm梅花扳手拧下变速器壳体减震垫的后支架连接的两个固定螺栓用13mm梅花扳手拧下变速器壳体减震垫的前支架连接的1个固定螺栓用18mm套筒和扭力扳手将左后横梁和车身的固定螺栓拧松3圈用19mm套筒和扭力扳手拧下变速箱后支架和车身的固定螺栓转动支架使变速器有足够的空间拆下LOGOLOGO第十二步第十二步用一字起插入变速器与发动机结合端面的缝隙中，将变速器后移，脱出其定位销将变速器托架下降2-3厘米，一边变扭动变速器一边往后拉，把变速器落在变速器托架上将变速器降至最低位置，移出变速器托架变速器总成拆卸完毕LOGO三、安装步骤与方法三、安装步骤与方法将变速器放到变速器托架上将变速器推到车辆底部安装位置处举升变速器托架，升至变速器输入轴和离合器从动盘花键孔对准两人配合，将变速器输入轴推入离合器从动盘花键孔一边扭动一边用力往前推，使发动机缸体上的定位销进入变速器壳体定位孔使发动机和变速器壳体接合用19mm套筒拧上变速器与发动机连接的2个固定螺栓LOGO第二步第二步用19mm套筒和可调扭力扳手拧紧变速箱支架和车身的固定螺栓，拧紧力矩为70N·m用18mm套筒和可调扭力扳手拧松左后横梁和车身的固定螺栓，拧紧力矩为110N·m用13mm梅花扳手和可调扭力扳手拧紧变速器壳体减震垫的前支架连接的1个固定螺栓，拧紧力矩为20N·m用13mm梅花扳手和可调扭力扳手拧紧变速器壳体减震垫的后支架连接的两个固定螺栓，拧紧力矩为20N·m用19mm套筒和可调扭力...
