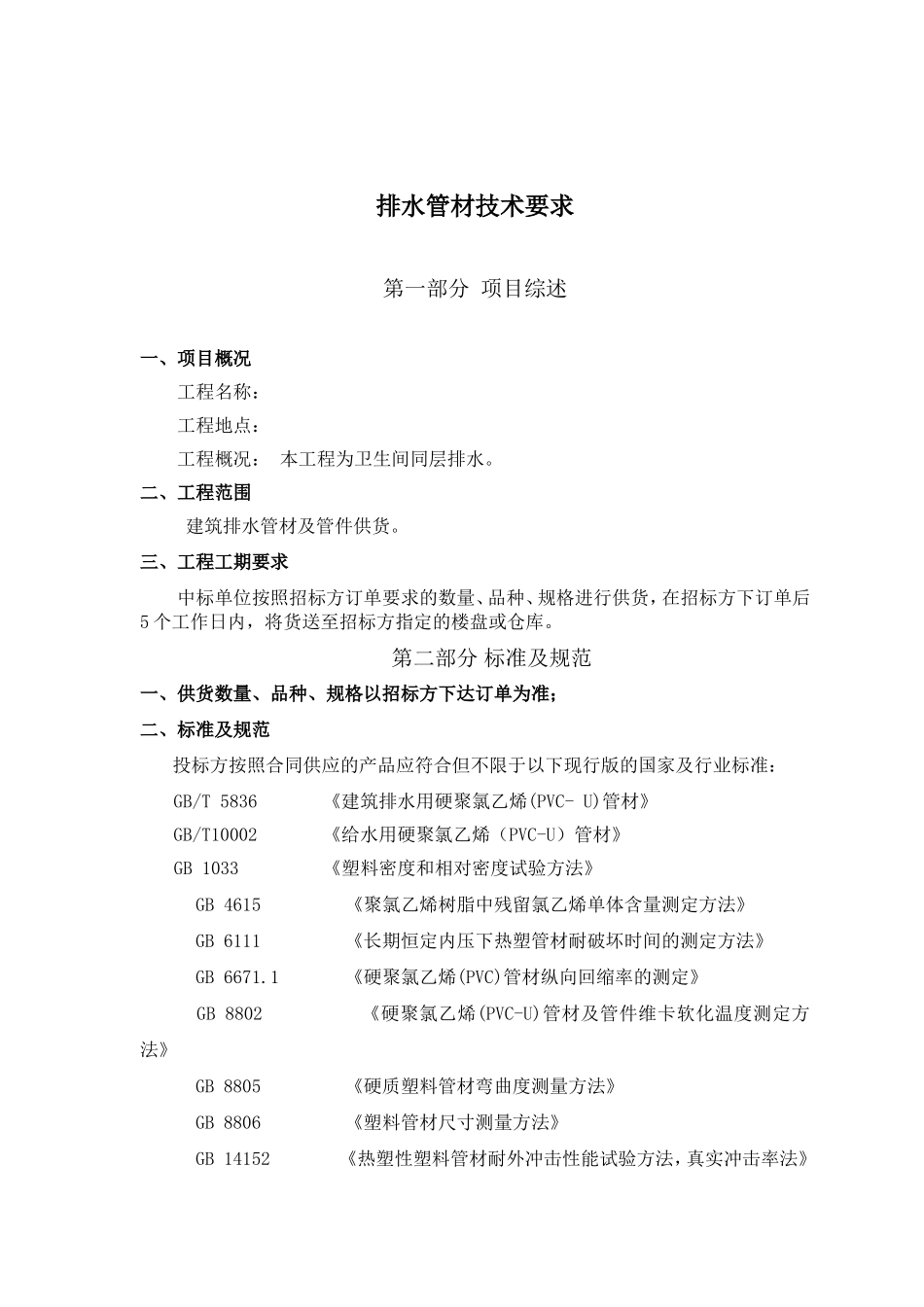

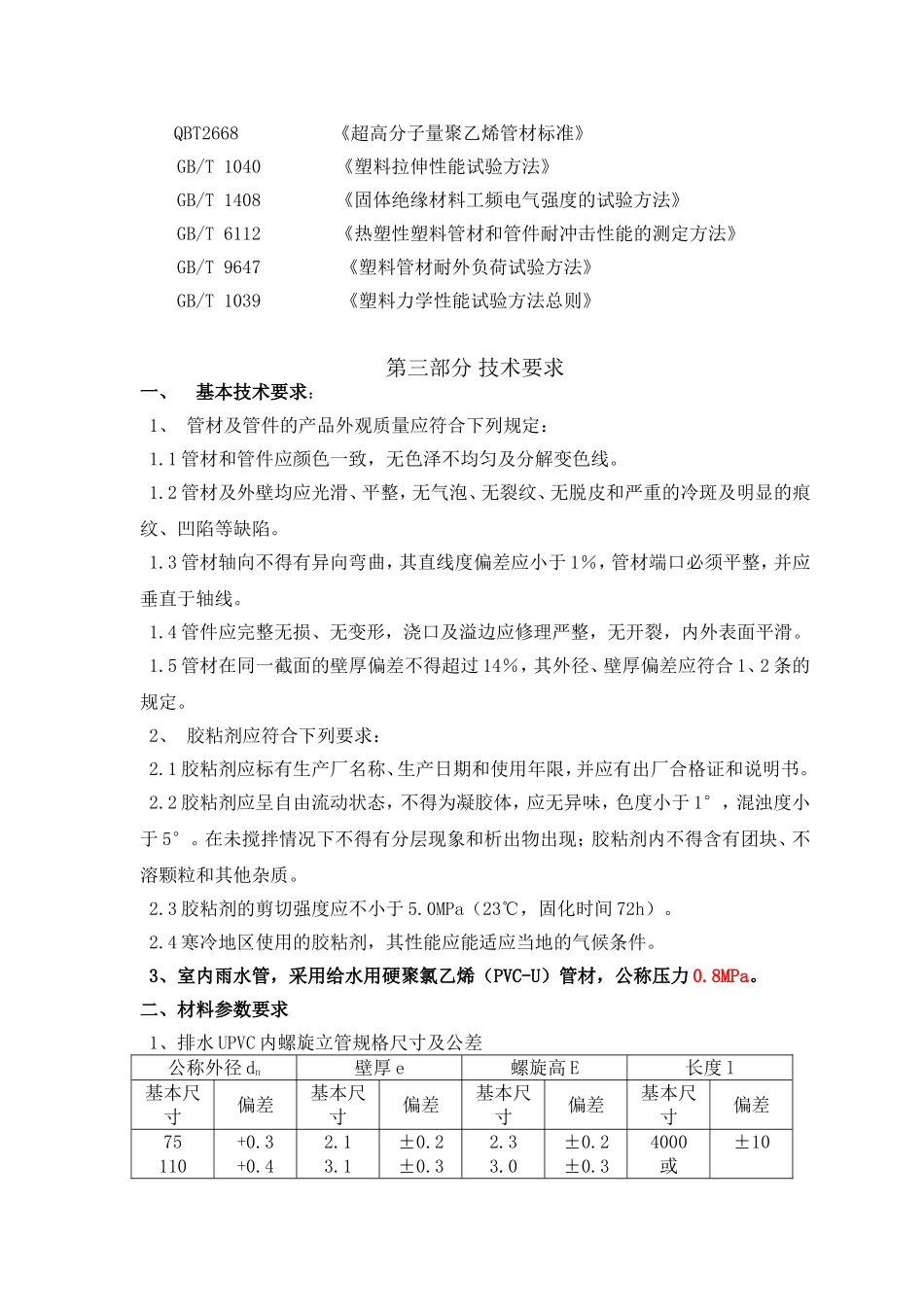

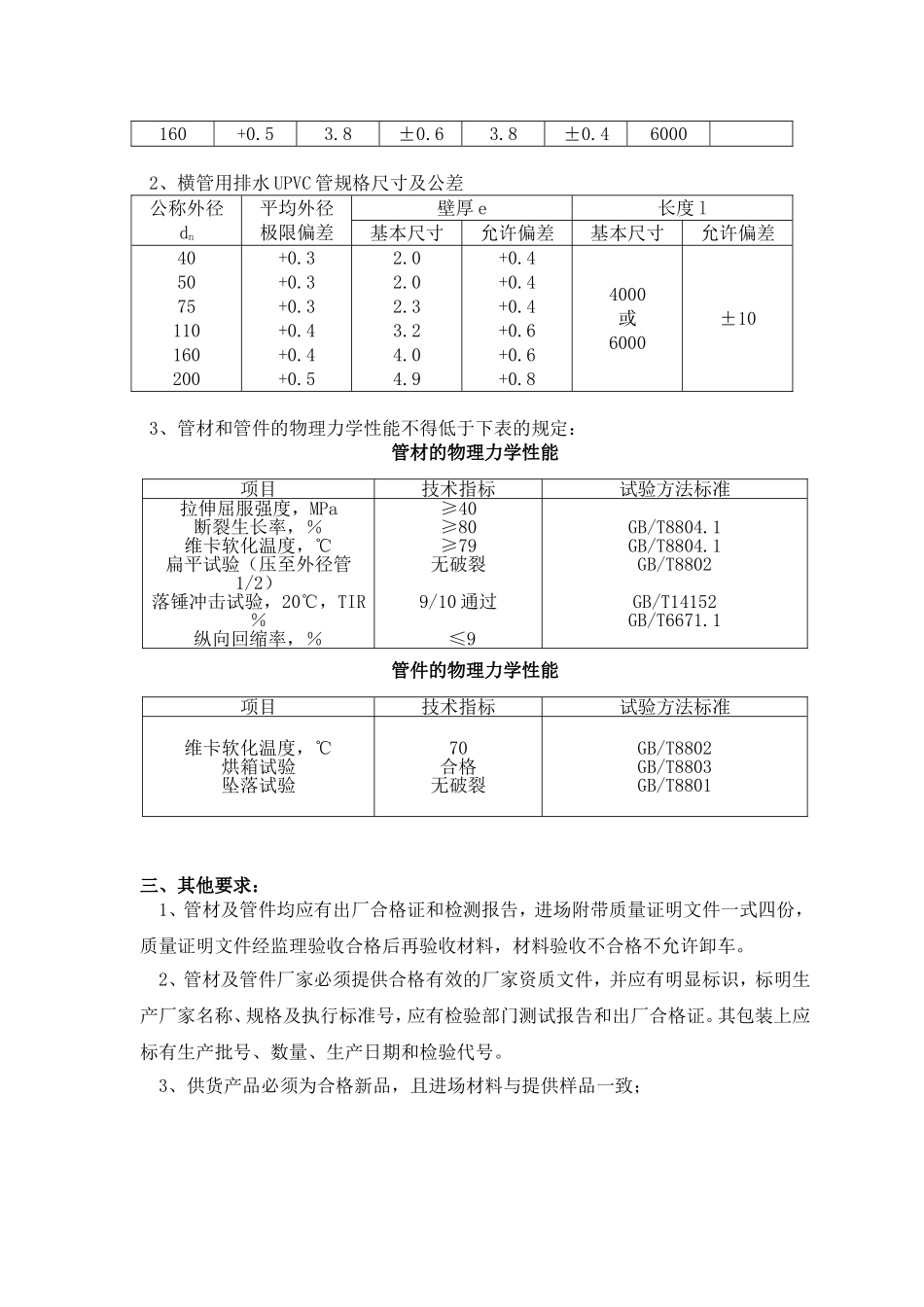

排水管材技术要求第一部分项目综述一、项目概况工程名称：工程地点：工程概况：本工程为卫生间同层排水。二、工程范围建筑排水管材及管件供货。三、工程工期要求中标单位按照招标方订单要求的数量、品种、规格进行供货，在招标方下订单后5个工作日内，将货送至招标方指定的楼盘或仓库。第二部分标准及规范一、供货数量、品种、规格以招标方下达订单为准；二、标准及规范投标方按照合同供应的产品应符合但不限于以下现行版的国家及行业标准：GB/T5836《建筑排水用硬聚氯乙烯(PVC-U)管材》GB/T10002《给水用硬聚氯乙烯（PVC-U）管材》GB1033《塑料密度和相对密度试验方法》GB4615《聚氯乙烯树脂中残留氯乙烯单体含量测定方法》GB6111《长期恒定内压下热塑管材耐破坏时间的测定方法》GB6671.1《硬聚氯乙烯(PVC)管材纵向回缩率的测定》GB8802《硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法》GB8805《硬质塑料管材弯曲度测量方法》GB8806《塑料管材尺寸测量方法》GB14152《热塑性塑料管材耐外冲击性能试验方法，真实冲击率法》QBT2668《超高分子量聚乙烯管材标准》GB/T1040《塑料拉伸性能试验方法》GB/T1408《固体绝缘材料工频电气强度的试验方法》GB/T6112《热塑性塑料管材和管件耐冲击性能的测定方法》GB/T9647《塑料管材耐外负荷试验方法》GB/T1039《塑料力学性能试验方法总则》第三部分技术要求一、基本技术要求：1、管材及管件的产品外观质量应符合下列规定：1.1管材和管件应颜色一致，无色泽不均匀及分解变色线。1.2管材及外壁均应光滑、平整，无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷等缺陷。1.3管材轴向不得有异向弯曲，其直线度偏差应小于1％，管材端口必须平整，并应垂直于轴线。1.4管件应完整无损、无变形，浇口及溢边应修理严整，无开裂，内外表面平滑。1.5管材在同一截面的壁厚偏差不得超过14％，其外径、壁厚偏差应符合1、2条的规定。2、胶粘剂应符合下列要求：2.1胶粘剂应标有生产厂名称、生产日期和使用年限，并应有出厂合格证和说明书。2.2胶粘剂应呈自由流动状态，不得为凝胶体，应无异味，色度小于1°，混浊度小于5°。在未搅拌情况下不得有分层现象和析出物出现；胶粘剂内不得含有团块、不溶颗粒和其他杂质。2.3胶粘剂的剪切强度应不小于5.0MPa（23℃，固化时间72h）。2.4寒冷地区使用的胶粘剂，其性能应能适应当地的气候条件。3、室内雨水管，采用给水用硬聚氯乙烯（PVC-U）管材，公称压力0.8MPa。二、材料参数要求1、排水UPVC内螺旋立管规格尺寸及公差公称外径dn壁厚e螺旋高E长度l基本尺寸偏差基本尺寸偏差基本尺寸偏差基本尺寸偏差75110+0.3+0.42.13.1±0.2±0.32.33.0±0.2±0.34000或±10160+0.53.8±0.63.8±0.460002、横管用排水UPVC管规格尺寸及公差公称外径dn平均外径极限偏差壁厚e长度l基本尺寸允许偏差基本尺寸允许偏差405075110160200+0.3+0.3+0.3+0.4+0.4+0.52.02.02.33.24.04.9+0.4+0.4+0.4+0.6+0.6+0.84000或6000±103、管材和管件的物理力学性能不得低于下表的规定：管材的物理力学性能管件的物理力学性能三、其他要求：1、管材及管件均应有出厂合格证和检测报告，进场附带质量证明文件一式四份，质量证明文件经监理验收合格后再验收材料，材料验收不合格不允许卸车。2、管材及管件厂家必须提供合格有效的厂家资质文件，并应有明显标识，标明生产厂家名称、规格及执行标准号，应有检验部门测试报告和出厂合格证。其包装上应标有生产批号、数量、生产日期和检验代号。3、供货产品必须为合格新品，且进场材料与提供样品一致；项目技术指标试验方法标准拉伸屈服强度，MPa断裂生长率，％维卡软化温度，℃扁平试验（压至外径管1/2）落锤冲击试验，20℃，TIR％纵向回缩率，％≥40≥80≥79无破裂9/10通过≤9GB/T8804.1GB/T8804.1GB/T8802GB/T14152GB/T6671.1项目技术指标试验方法标准维卡软化温度，℃烘箱试验坠落试验70合格无破裂GB/T8802GB/T8803GB/T8801
