第02章Creo1.0二维草图VIP免费

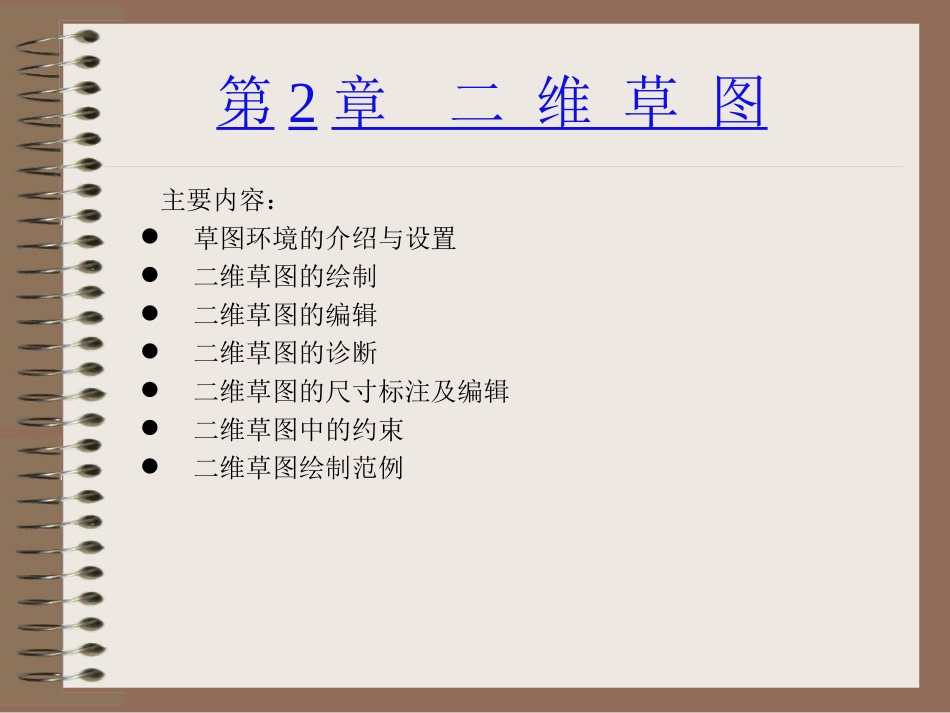

第02章Creo1.0二维草图_第1页
1/83

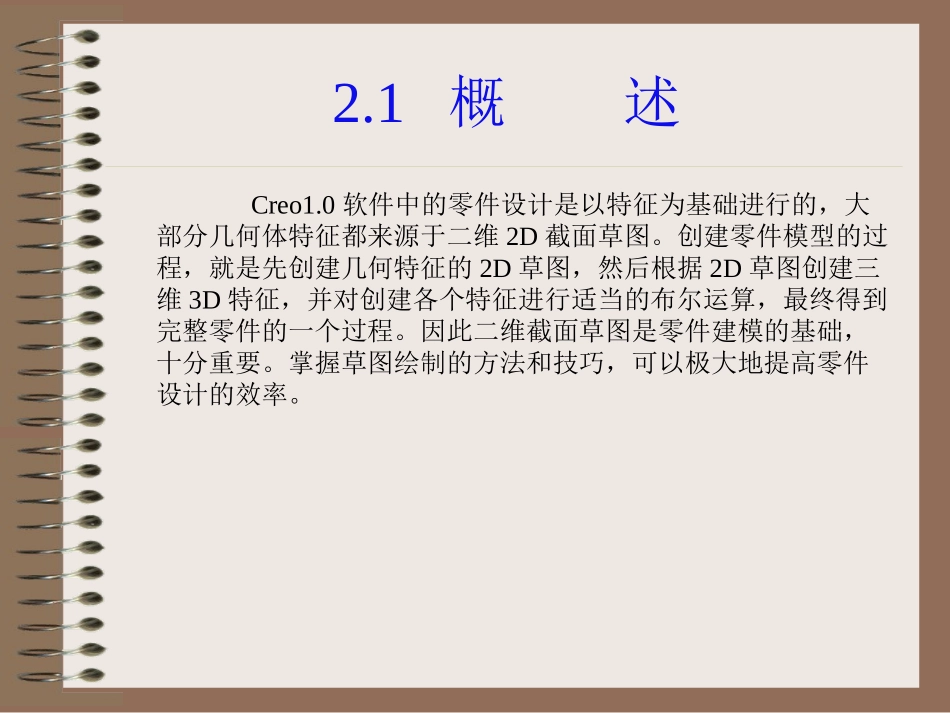

第02章Creo1.0二维草图_第2页
2/83

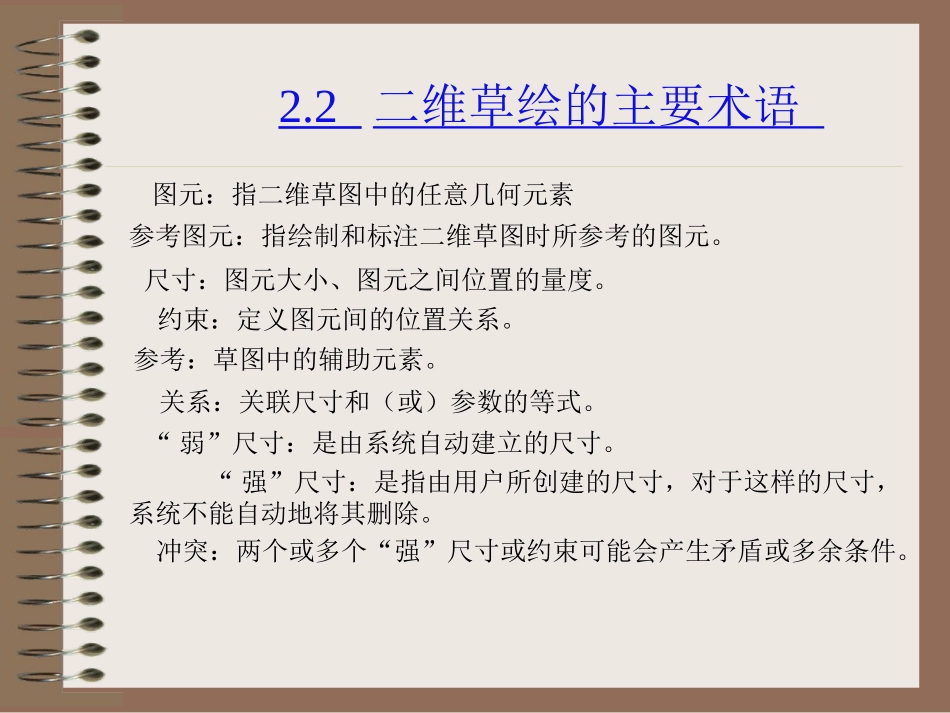

第02章Creo1.0二维草图_第3页
3/83
第2章二维草图主要内容:草图环境的介绍与设置二维草图的绘制二维草图的编辑二维草图的诊断二维草图的尺寸标注及编辑二维草图中的约束二维草图绘制范例2.1概述Creo1.0软件中的零件设计是以特征为基础进行的,大部分几何体特征都来源于二维2D截面草图。创建零件模型的过程,就是先创建几何特征的2D草图,然后根据2D草图创建三维3D特征,并对创建各个特征进行适当的布尔运算,最终得到完整零件的一个过程。因此二维截面草图是零件建模的基础,十分重要。掌握草图绘制的方法和技巧,可以极大地提高零件设计的效率。2.2二维草绘的主要术语图元:指二维草图中的任意几何元素参考图元:指绘制和标注二维草图时所参考的图元。尺寸:图元大小、图元之间位置的量度。约束:定义图元间的位置关系。参考:草图中的辅助元素。关系:关联尺寸和(或)参数的等式。“弱”尺寸:是由系统自动建立的尺寸。“强”尺寸:是指由用户所创建的尺寸,对于这样的尺寸,系统不能自动地将其删除。冲突:两个或多个“强”尺寸或约束可能会产生矛盾或多余条件。2.3进入二维草绘环境进入草绘环境的操作方法如下:(1)单击“新建”按钮(2)系统弹出“新建”对话框,在该对话框中选中“草绘”单选按钮,在“名称”后的文本框中输入草图名(如s1);单击“确定”按钮,即进入草绘环境。2.4二维草图工具按钮简介进入草绘环境后,屏幕上会出现草绘时所需要的各种工具按钮,其中常用工具按钮及其功能注释如图2.4.1所示。图2.4.1“草绘”选项卡2.5草绘前的设置1.设置网格间距根据将要绘制的模型草图的大小,可设置草绘环境中的网格大小。2.草绘区的快速调整在“草绘器优先选项”对话框的“约束”选项卡中,可以设置草绘环境中的优先约束项目。在此被选中的约束项目,在绘制草图时,系统会自动地添加相应的约束,否则不会自动添加。3.草绘选项设置选择“文件”下拉菜中的“选项”命令,系统弹出“CreoParametric选项”对话框,单击其中的“草绘器”选项,即可进入草绘选项设置界面,如图2.5.2所示。只有当这些显示项目被选中时,在绘制草图的过程中,系统才会自动显示草图的尺寸、约束符号、顶点等项目。图2.5.2“草绘器”设置界面2.6二维草图的绘制要进行草绘,应先从草绘环境的工具栏按钮区或“草绘”区域中选取一个绘图命令,然后可通过在屏幕图形区中单击点来创建图元。2.6.1绘制一般直线选择命令:在选项卡中单击“线”命令按钮中的,再单击按钮。2.6.2绘制相切直线选择命令:在选项卡中单击“线”命令按钮中的,再单击按钮。2.6.3绘制中心线中心线可作为一个旋转特征的中心轴,也可作为草图内的对称中心线,还可以用来创建辅助线。其创建方法有两种:单击“基准”区域中的“中心线”命令。单击“草绘”区域中的“中心线”命令。2.6.4绘制矩形矩形对于绘制二维草图十分有用,可省去绘制四条线的麻烦。选择命令:在选项卡中单击按钮中的,再单击按钮。2.6.5绘制斜矩形斜矩形是通过放置斜矩形的一个角点,然后拖动鼠标确定斜矩形的倾斜角度,并单击左键定义斜矩形的长度,最后拖动鼠标并单击左键定义斜矩形的高度来完成创建的。2.6.6绘制平行四边形平行四边形是通过放置平行四边形的一个角点,然后拖动鼠标确定平行四边形的长度并单击左键确认,最后拖动鼠标定义平行四边形的高度来完成创建的。2.6.7绘制圆绘制圆有以下四种方法:中心/点——通过选取中心点和圆上一点来创建圆。三点——通过选取圆上的三个点来创建圆。同心圆。创建与三个图元相切的圆。2.6.8绘制椭圆Creo1.0提供两种创建椭圆的方法,并且可以创建斜椭圆。椭圆的两种创建方法:根据轴端点来创建椭圆。根据椭圆中心和长轴端点来创建椭圆。2.6.9绘制圆弧共有四种绘制圆弧的方法。点/端点圆弧—确定圆弧的两个端点和弧上的一个附加点来创建一个三点圆弧。同心圆弧。圆心/端点圆弧。创建与三个图元相切的圆弧。2.6.10绘制锥形弧选择命令:在选项卡中单击“圆弧”命令按钮中的,再单击按钮。2.6.11绘制圆角选择命令:在选项卡中单击“线”命令按钮中的,再单击按钮。2.6.12绘制椭圆形圆角选择命令:在选项卡中...
